SURFACE MOUNT アクセサリー

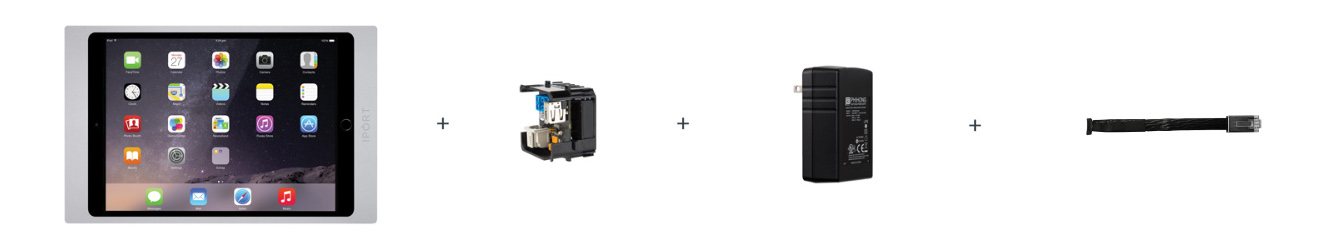

SURFACE COMBI

SURFACE MOUNT を壁面に設置するためのアクセサリー製品です。

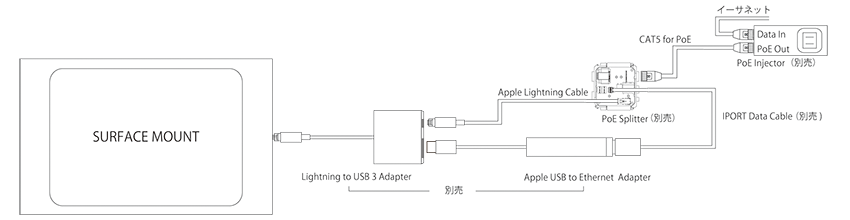

サーフェースマウントのワイヤリング

SURFACE Wirering

= 有線イーサネット通信のためのワイヤリング =
iPadの有線LAN通信のために、iPort製のアクセサリー製品、・iPort PoE Spilitter(70718)、・iPort PoE Injector(70719)、・iPort Data Cable(70791) をご用意ください。またApple製の「Lightning - USB 3 カメラアダプター ※別売」と、「Apple USB Ethernet アダプタ ※別売」をご用意ください。


PoE Splitter

SURFACE COMBI

PoE Splitter
サーフェース用PoEインジェクター
製品番号 70719

PoE Injectorからの電源ラインをLANケーブルからUSB(Lightning)に変換し、iPadへ給電を行うことができます。

型番 / 型式 70718 / iPORT PoE Splitter
カラー ブラック
電源 入力: 36-57V 0.4A DC (PoE IEEE 802.3af) (RJ-45)
AUX 入力: 18-24V, 0.8A DC (2-pin connector)
出力: 5V 2.4A DC (USB-A)
外形寸法 50mm (幅) x 37.1mm (高さ) x 50mm (奥行)
重  量 140g
※ PoE Splitter の外形図はこちらです。

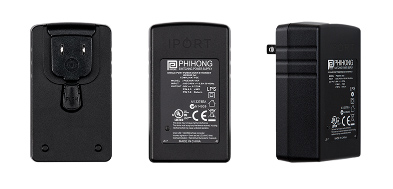

PoE Injector

iPort PoE Injector

iPort PoE Injector
サーフェース用PoEインジェクター
製品番号 70719

SURFACE MOUNTシステムの近くに電源ラインが確保できない場合、PoE Injectorを使用すれば電源ラインをLANケーブルにより最長100m延長する事ができます。

型番 / 型式 70719 / iPORT PoE Injector
カラー ブラック
電源 入力:100-240V 0.8A AC
出力: 56V 0.275A IEEE 802.3af (RJ-45 (PIN 3,6 +56V PIN 1,2 Return))
外形寸法 50.8mm (幅) x 101.6mm (高さ) x 25.4mm (奥行)
重  量 230g
※ PoE Injector の外形図はこちらです。

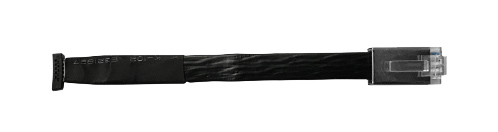

iPort Data Cable

iPort Data Cable

iPort Data Cable
サーフェース用データケーブル
製品番号 70791

SURFACE MOUNTシステムでは、iPort Data Cableを使用することにより、iPadを有線LANで 接続し、安定した通信を行う事が出来ます。
(有線接続には、下記PoE Injector / PoE Splitter 及び、別売のApple USB to Ethernet Adapter / Lightning to USB 3 Adapterをご用意ください)

型番 / 型式 70791 / iPORT Data Cable
カラー ブラック
外形寸法 12.7mm (幅) x 127mm (高さ) x 5.1mm (奥行)
重  量 50g
