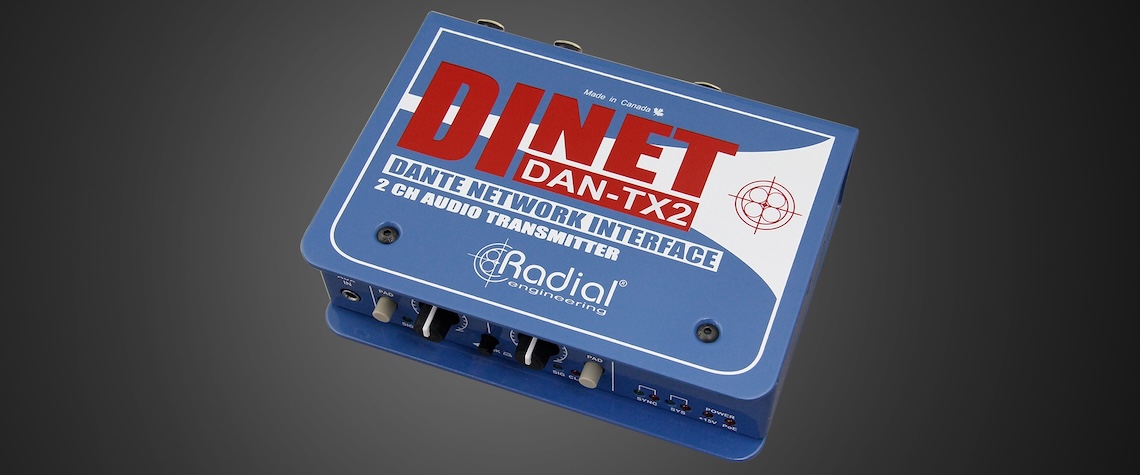

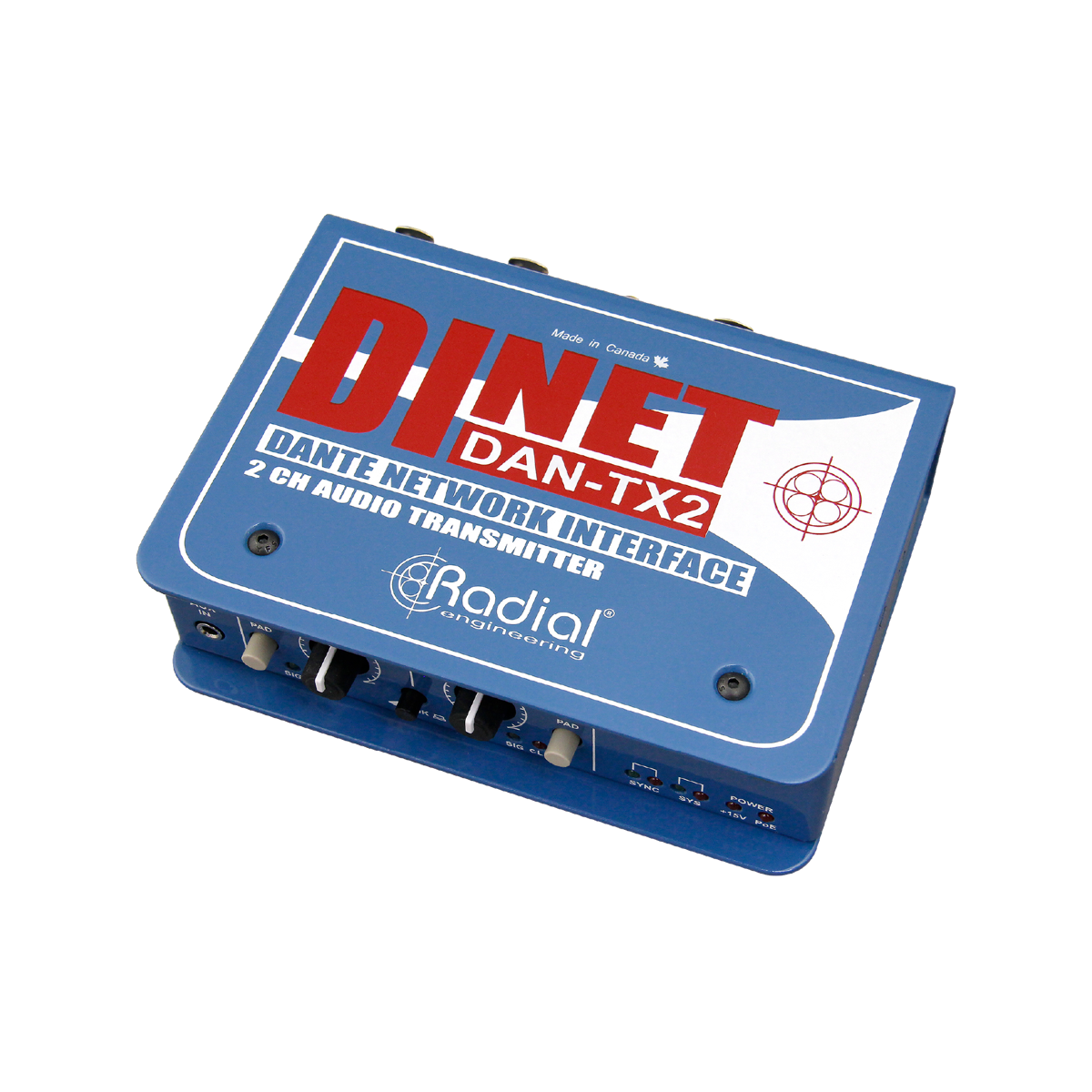

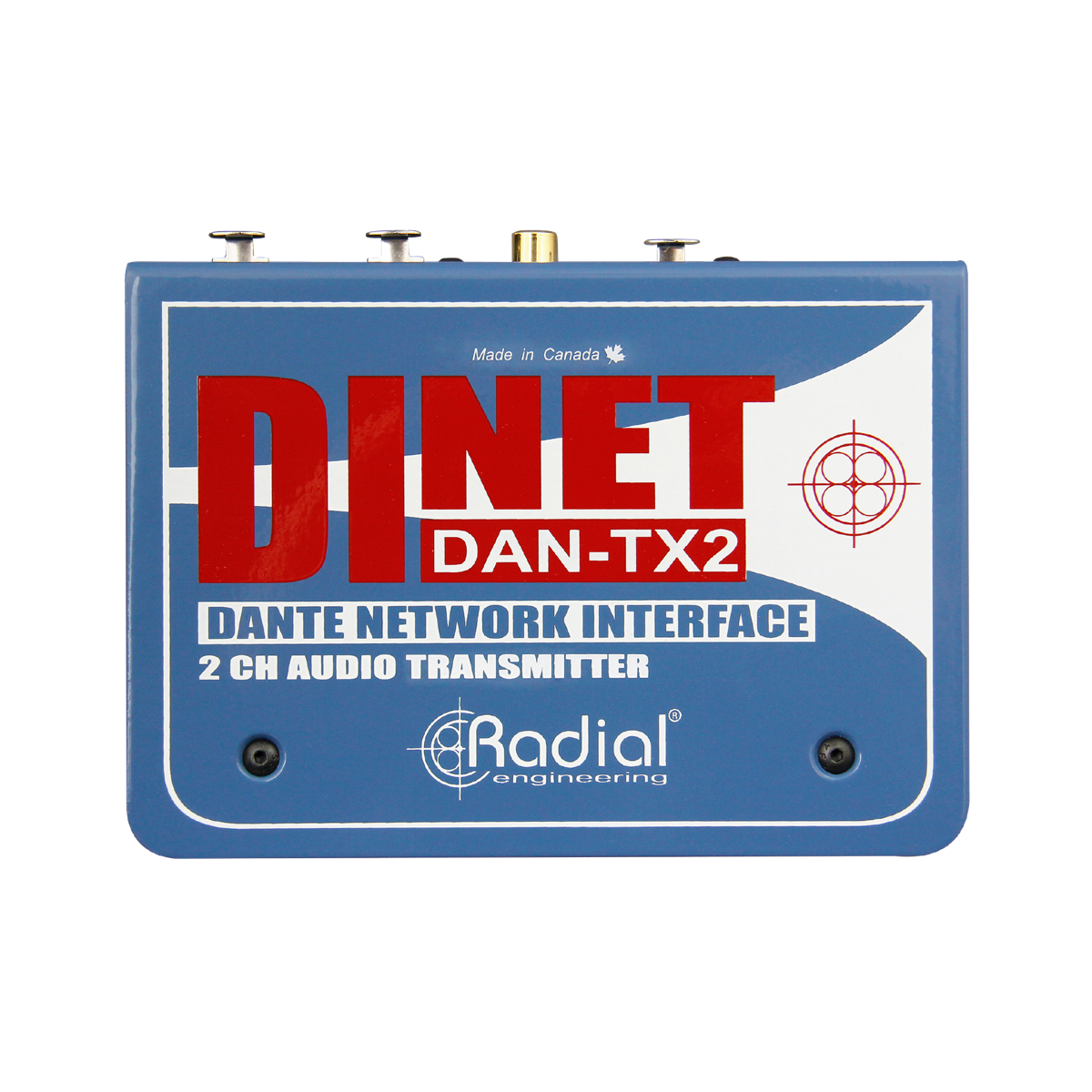

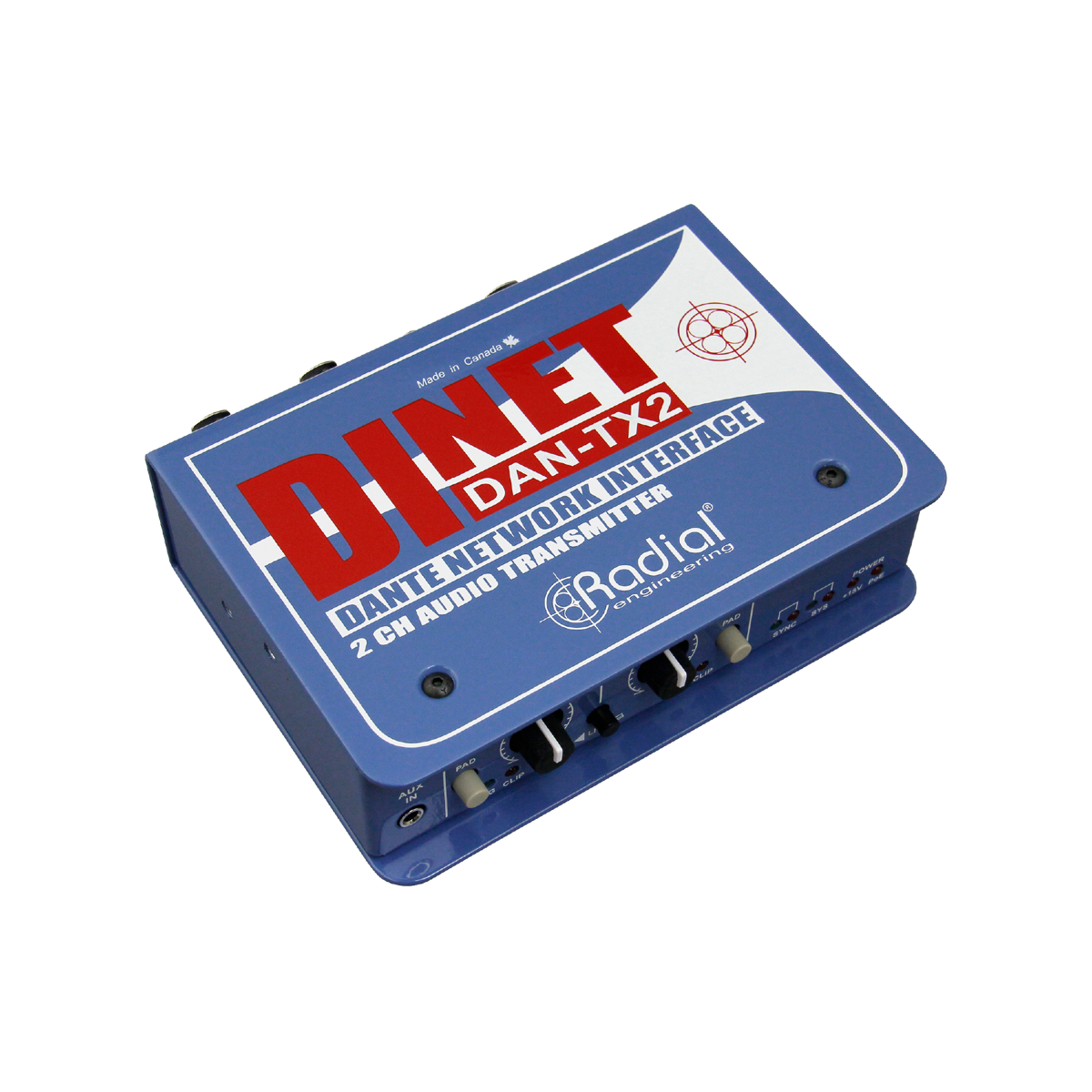

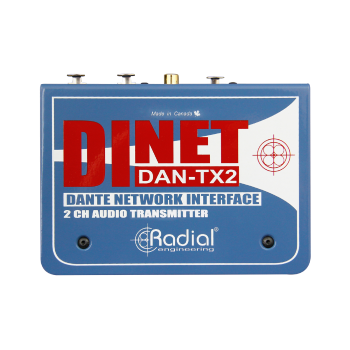

DiNET DAN-TX2

製品紹介

DAN-TX2は2チャンネルのアナログ・デジタルコンバーターで、あらゆるラインレベルの音源をDanteまたはAES67準拠のネットワークに接続可能にします。

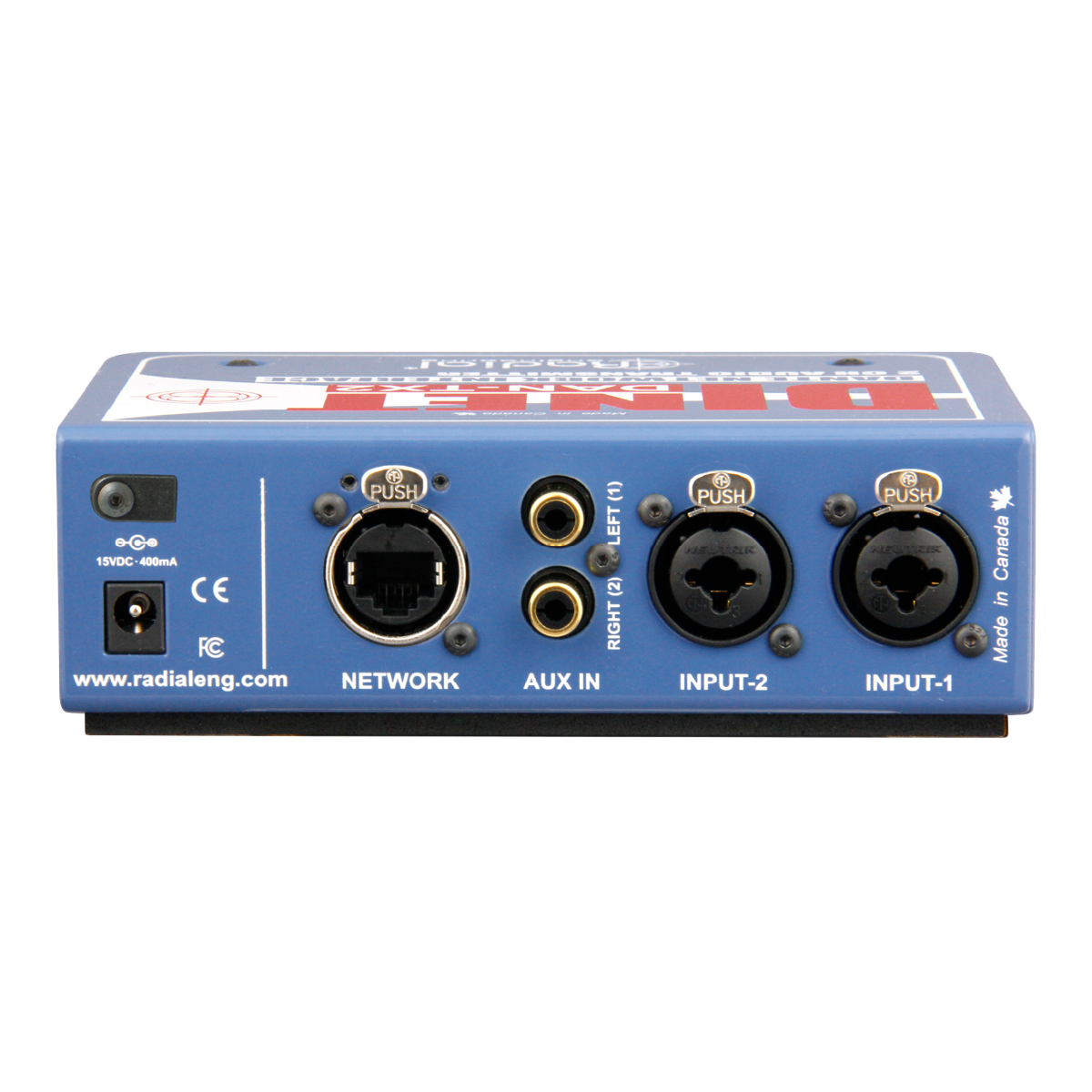

バランスドXLR／TRSコネクターをはじめ、3.5mmのAux入力も備え、ノートパソコンやスマートフォン、タブレットとの接続にも対応。各チャンネルにトリムコントロールとパッドスイッチを装備し、ステレオ信号用のリンクスイッチも搭載しています。RJ45ネットワーク端子はNeutrik製etherCONロック機構対応で、抜け防止とケーブル端子の保護を実現。外部電源とPoEの同時利用によるリダンダント電源供給も可能で、信頼性の高い運用が可能です。オプションのSAシリーズラックマウントキットで19インチラックマウントも可能です。

主な特長

• あらゆるラインレベル音源をDante／AES67ネットワークに変換
• バランスドXLR/TRSコンボ端子と3.5mm Aux入力搭載
• アナログから24bit/96kHzデジタルに変換
• 最大+28dBuの高レベル信号に対応
• EtherCON対応RJ45ネットワークコネクター装備
• PoE対応と外部電源の同時使用でリダンダント電源供給可能

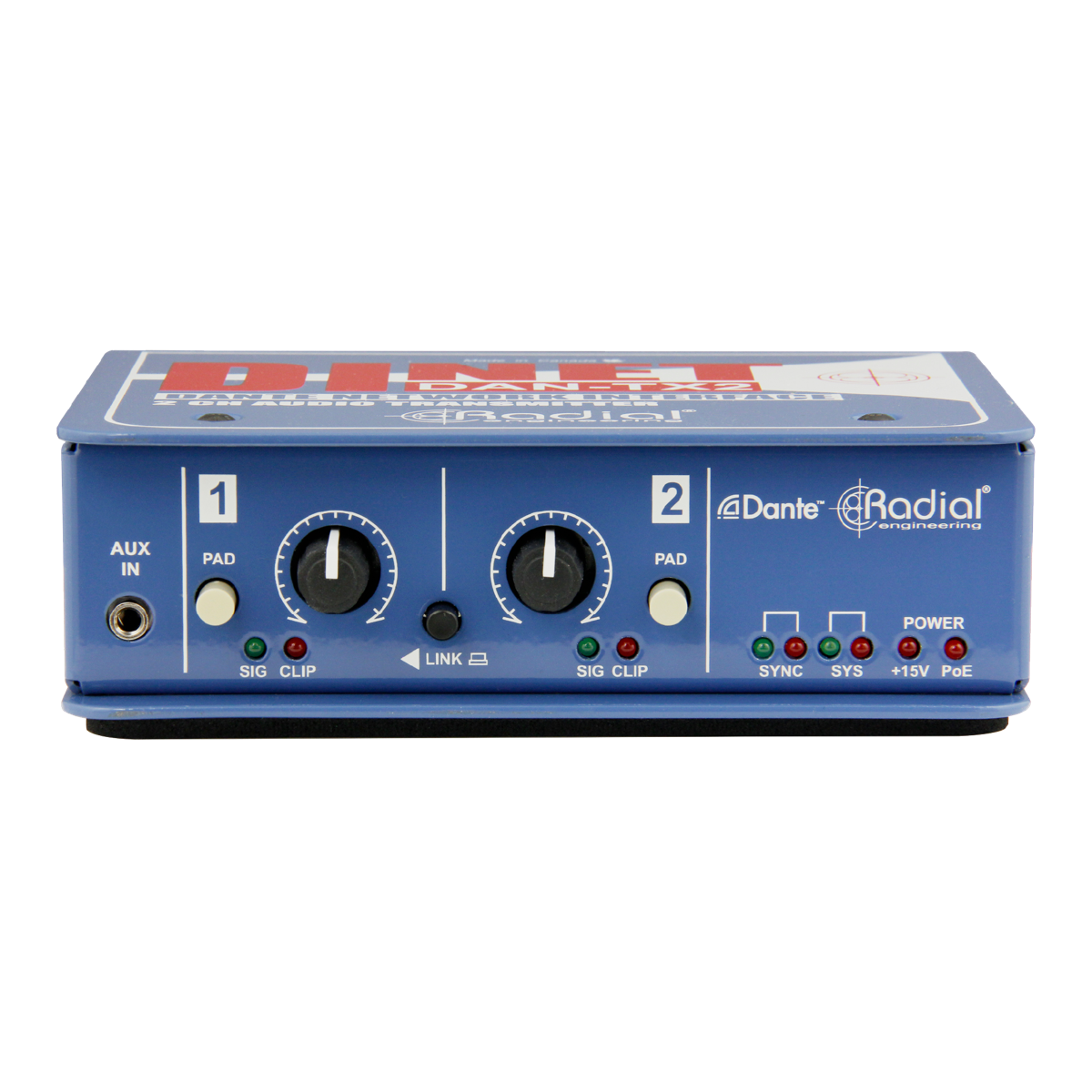

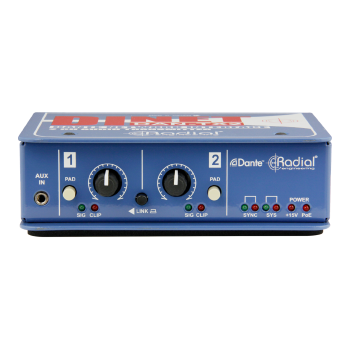

• ステレオリンクスイッチと各チャンネルにトリム＆パッドスイッチ搭載

技術仕様

• オーディオ回路タイプ：ハイカレントバランスドアクティブ入力
• チャンネル数：2
• 周波数特性：20Hz～20kHz
• ダイナミックレンジ：＞103dB
• 全高調波歪み：0.008%（−6dBfs時）
• 相互変調歪み：0.0017%（−10dBfs時）
• 入力インピーダンス：40kΩ（バランス）、20kΩ（アンバランス）
• 等価入力雑音：−98dB
• サンプリングレート：44.1kHz, 48kHz, 88.2kHz, 96kHz
• 最大入力レベル：＋28dBu
• 機能：入力パッド装備

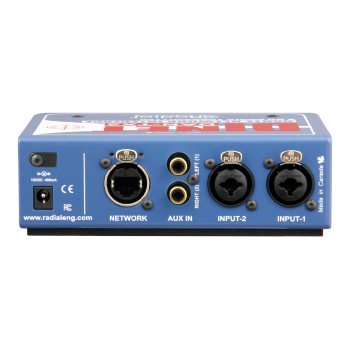

• 入力端子：XLR/TRSコンボ×2、3.5mm TRS
• 出力端子：ロック機構付etherCON対応RJ45イーサネット
• ビット深度：24bit
• アイドルチャンネルノイズ：−108dB
• チャンネルセパレーション：＞85dB
• 消費電力：1.25W
• PoEクラス：Class 1 IEEE 802.3af
• 筐体：14ゲージ鋼製
• 仕上げ：耐久性パウダーコート
• サイズ（長さ×幅×高さ）：121mm × 60mm × 147mm
• 電源：15VDC（電源アダプター付属）またはPoE
• 使用条件：乾燥した5℃～40℃の環境下で使用

よくある質問と回答

DAN-TX2にはアナログ出力はありますか？

いいえ。DAN-TX2はDante対応のイーサネット出力のみ搭載しています。

DAN-TX2はPower over Ethernet（PoE）に対応していますか？外部電源は必要ですか？

DAN-TX2はPoEで動作しますが、PoE非対応のネットワーク用やバックアップ電源として外部電源アダプターも付属しています。

ネットワーク接続時にDAN-TX2側の設定は必要ですか？

いいえ。DAN-TX2はプラグアンドプレイで、接続すると即座に2チャンネル送信デバイスとして認識されます。

Linkスイッチの役割は何ですか？

LinkスイッチはDAN-TX2にステレオソースを接続した際に使用します。これをオンにするとチャンネル1のレベルコントロールとパッドが両チャンネルに均等に影響し、L/Rバランスを崩さず音量調節が可能です。

DAN-TX2はDante Domain Manager（DDM）に対応していますか？

はい。現在のDiNETトランスミッターおよびレシーバーのファームウェアアップデートはすべてDDMに対応しています。

商品コード

EANコード: 0676101044795
