Exo-Pod

モジュラー式パッシブラインスプリッター

製品紹介

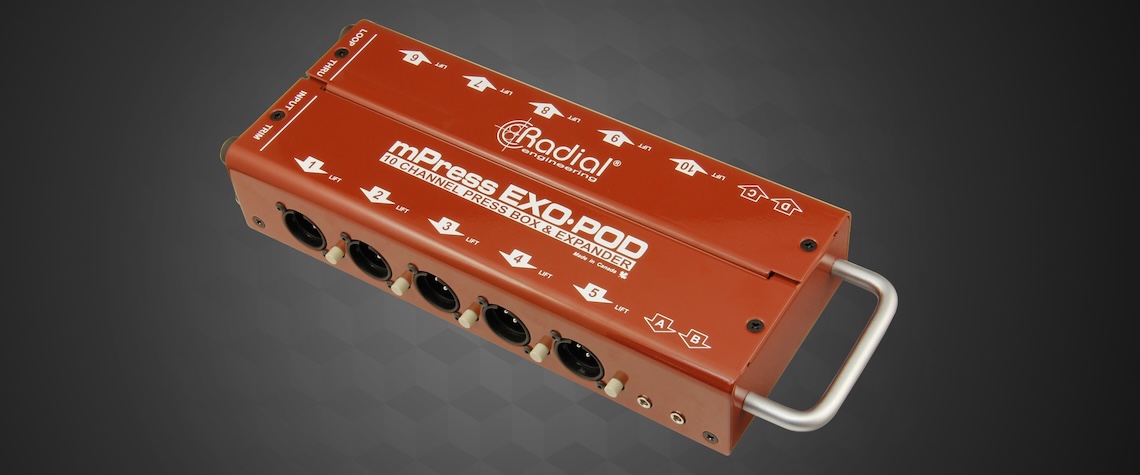

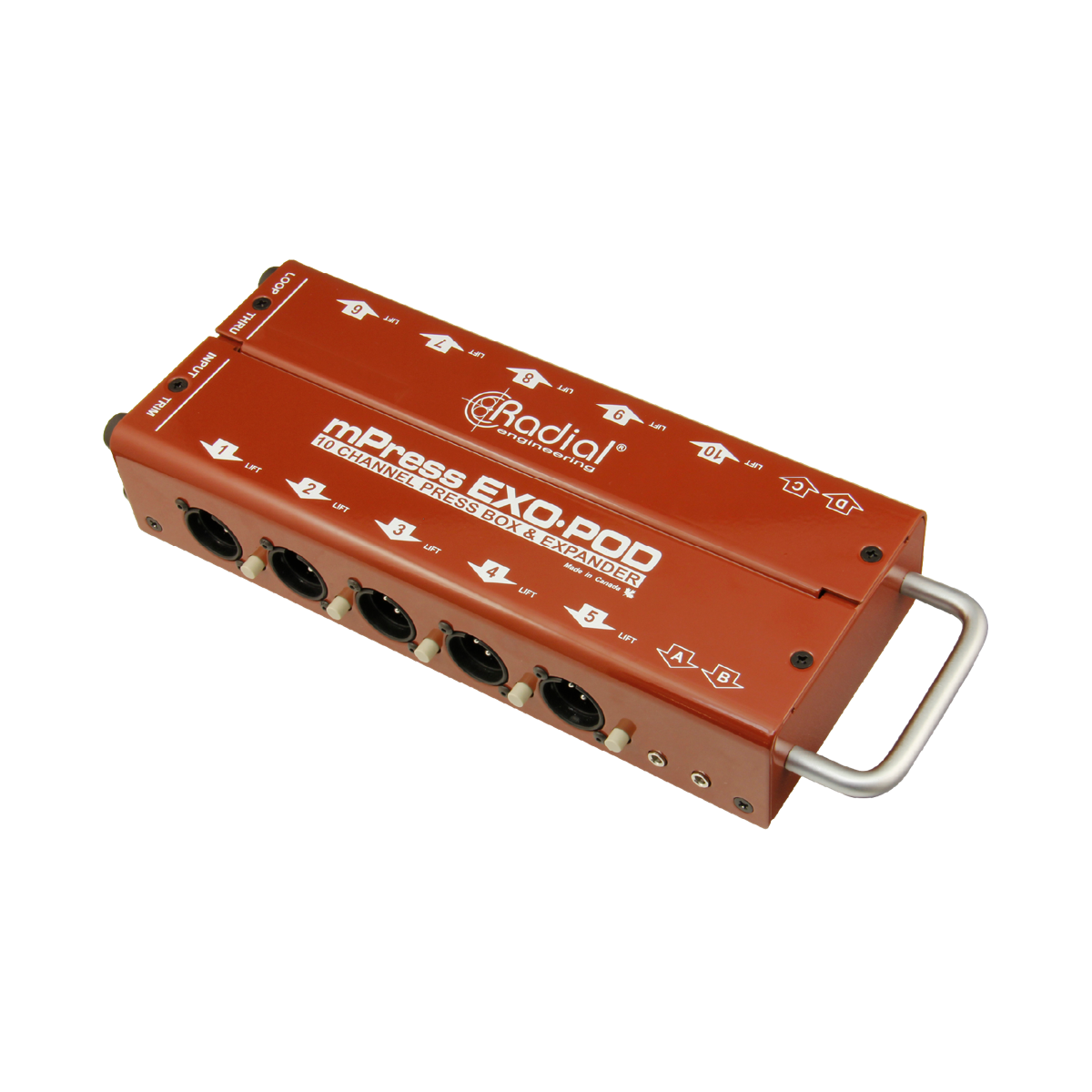

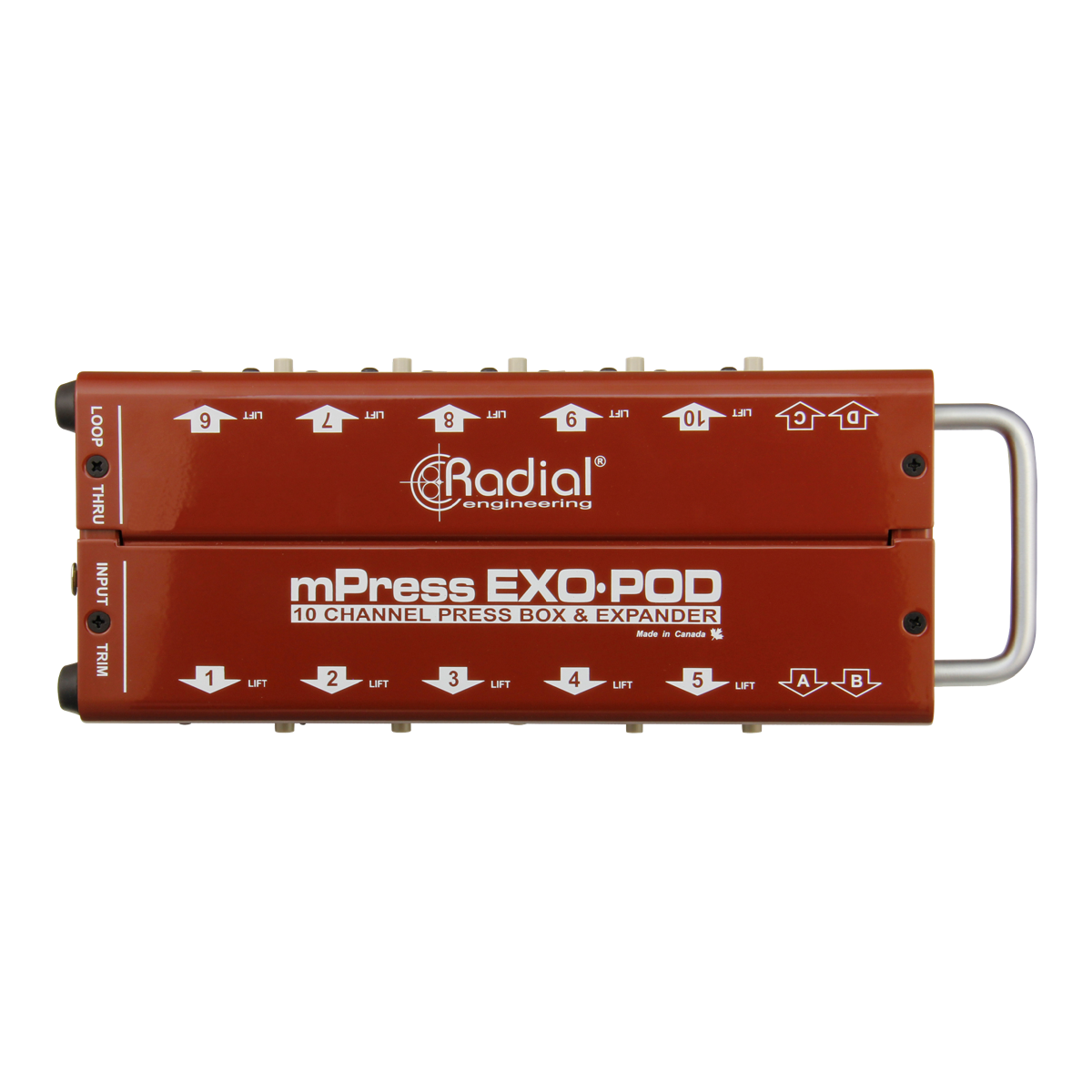

Exo-Podは、ミキシングコンソールのバランスライン出力を受け取り、最大14台のレコーディングデバイスに信号を分配できるパッシブブロードキャストスプリッターです。複数のユニットを連結することで、同時に数百の出力に対応可能な大規模なモジュラーシステムを構築できます。

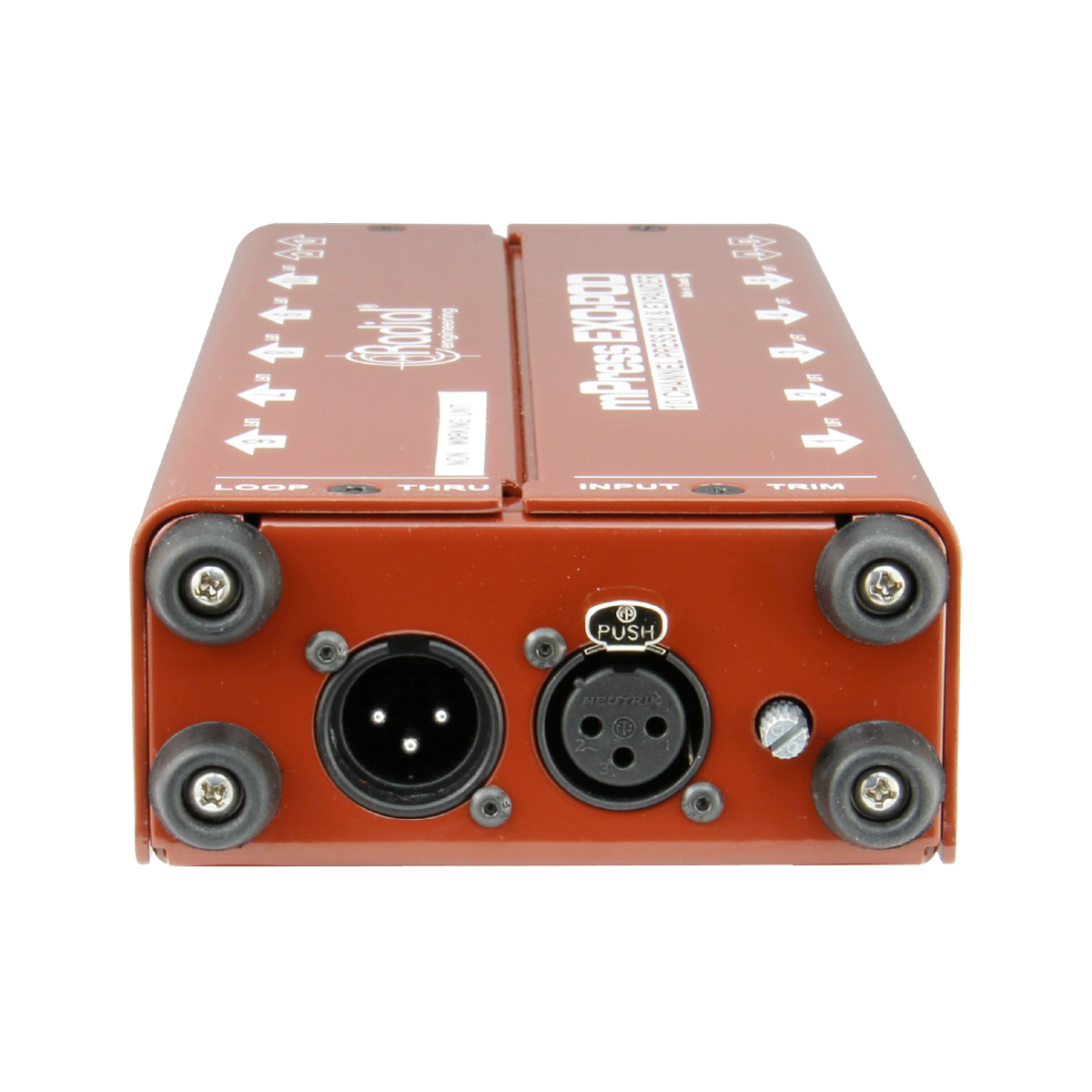

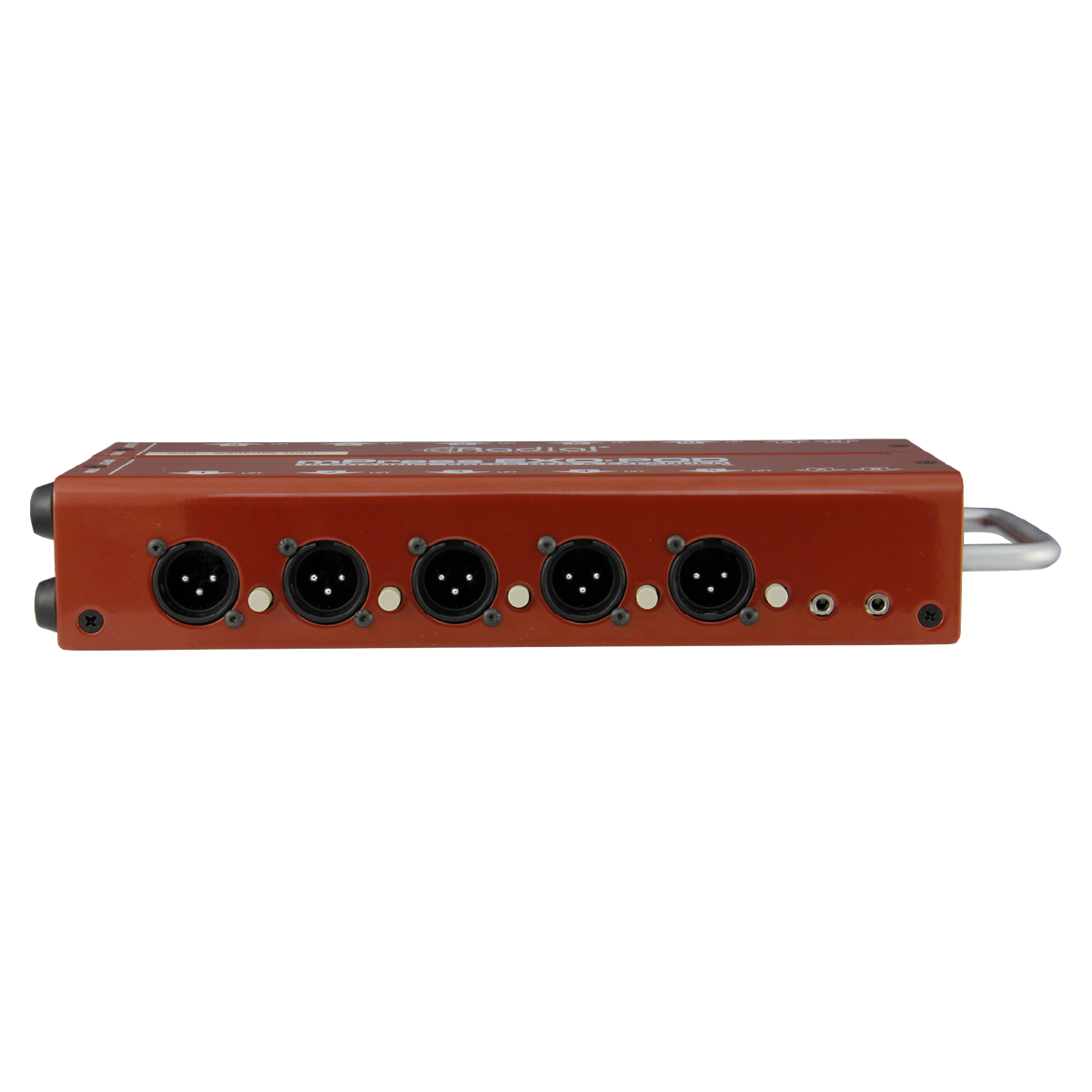

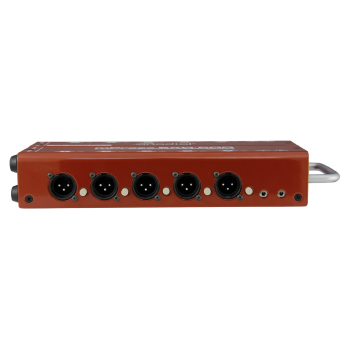

Exo-Podは、ラインレベルのXLR入力信号を10系統のXLR出力と4系統の3.5mm TRSジャックに分配します。可変入力トリムコントロールにより、エンジニアは全体の出力レベルをローカルで調整可能です。全出力はトランスアイソレーションによりグラウンドループによるハムやバズを排除。さらに個別のグラウンドリフトスイッチも搭載し、ノイズを低減します。XLRスルーコネクターにより複数台をデイジーチェーン接続し、大規模イベントにも柔軟に対応可能です。

主な特長

パッシブでノイズフリーな14系統トランスアイソレーション出力
可変トリムコントロールによる簡単な出力レベル調整
最大+24dBまで対応可能なバランスラインレベルXLR入力
複数台のExo-Podをデイジーチェーン接続可能
グラウンドリフトスイッチでハム・バズを低減

技術仕様

オーディオ回路タイプ：パッシブ
出力チャンネル数：14系統
周波数特性：<20Hz～>20kHz ±1dB
ダイナミックレンジ：>136dB / >100dB
ゲイン：-3.5dB / -18dBu
クリップレベル：>+26dBu
全高調波歪み：0.001%
相互変調歪み：0.006%
位相偏差：-5°/+25°
入力インピーダンス：350Ω
出力インピーダンス：XLR 1000Ω / 3.5mm 4600Ω
コモンモード除去比：63dB
等価入力雑音：-108dBu/-84dBu
ノイズフロア：XLR -111dBu / 3.5mm -86dBu
機能：グラウンドリフト、レベルコントロール
入力端子：XLR
出力端子：XLR、3.5mmジャック
筐体構造：14ゲージ鋼製シャーシおよび外装
サイズ（長さ×幅×高さ）：298.45mm × 127mm × 57.15mm
重量：約1.63kg
梱包サイズ（長さ×幅×高さ）：571.5mm × 260.35mm × 114.3mm
梱包重量：約1.81kg
電源：パッシブ（電源不要）
使用環境：乾燥した5℃～40℃の環境下で使用

よくある質問と回答

Exo-Podは電源が必要ですか？

いいえ。完全パッシブで、接続するだけで動作します。

スタジオプリアンプの出力をExo-Podに接続できますか？

はい。非常にコンパクトなプレス配信システムを構築できます。

パワーアンプの出力をExo-Podに接続できますか？

いいえ。Exo-Podはミキサーのラインレベル出力用に設計されています。

Exo-Podの出力からパワードスピーカーを接続できますか？

はい。ほとんどのパワードスピーカーは入力レベルコントロールがあり、Exo-Pod経由の接続に対応可能です。入力感度を調整してください。

Exo-Podの出力をミキサーに接続する際、48Vファンタム電源は故障の原因になりますか？

いいえ。Exo-Pod内のトランスフォーマーがファンタム電源を遮断します。

ミキサーのラインレベル出力に複数台のExo-Podを直列接続できますか？

ミキサー出力の性能によりますが、多くは2台まで駆動可能で、3台駆動できるものもあります。台数が増えると各出力のレベルは低下します。

Exo-Podの出力をPAシステムに接続できますか？

はい。PAミキサーの入力感度を適切に調整して使用してください。

Exo-Podのバランス出力をアンバランス入力に接続できますか？

はい。ピン2（+）とピン1（グラウンド）を使って接続します。この場合出力は約6dB下がるためアンバランス入力の感度を調整してください。

Exo-Podとラインアイソレーターを組み合わせてノイズ除去に使えますか？

はい。ただしExo-Pod内の小型トランスは主にボイスやマイクレベル用途向けで、強い信号を入れると過度な低域歪みが起こる可能性があります。

マイクを直接Exo-Podに接続して複数のマイク入力先に送れますか？

いいえ。Exo-Podのトランスはラインレベル信号を想定しているため、マイク入力では使用できません。

Exo-Podはステレオ対応ですか？

いいえ。モノラル機器です。

商品コード

EANコード: 0676101044207
