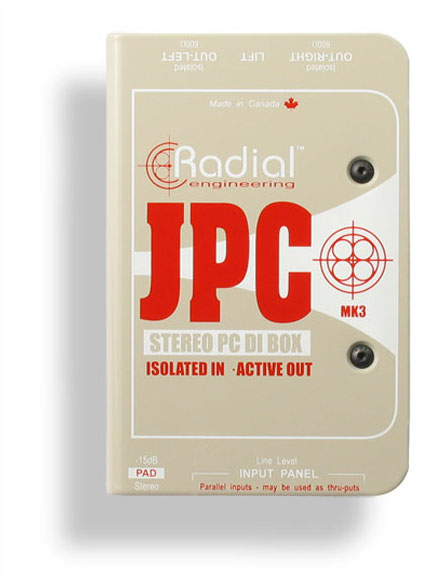

JPC

ステレオ PC-AV DI

製品紹介

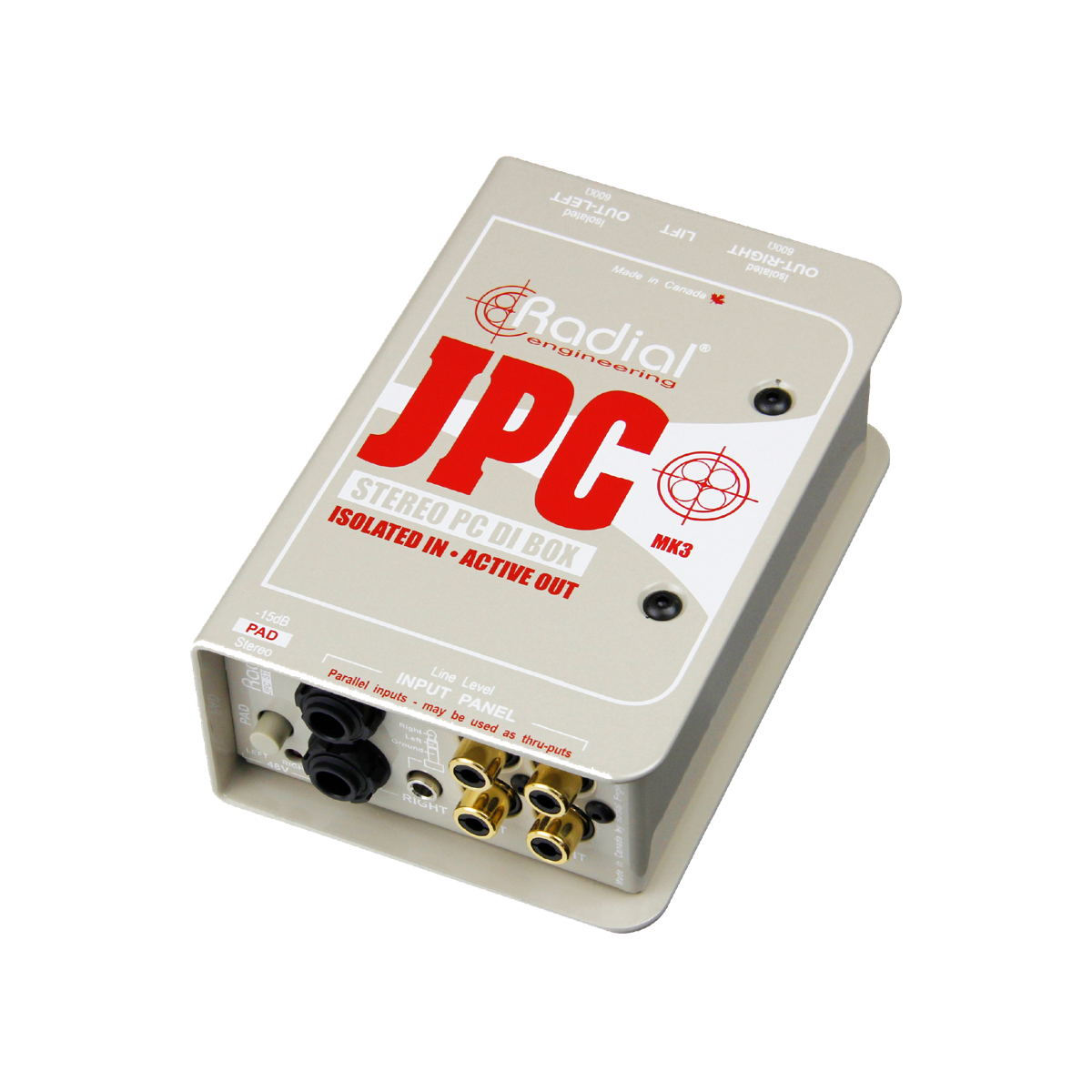

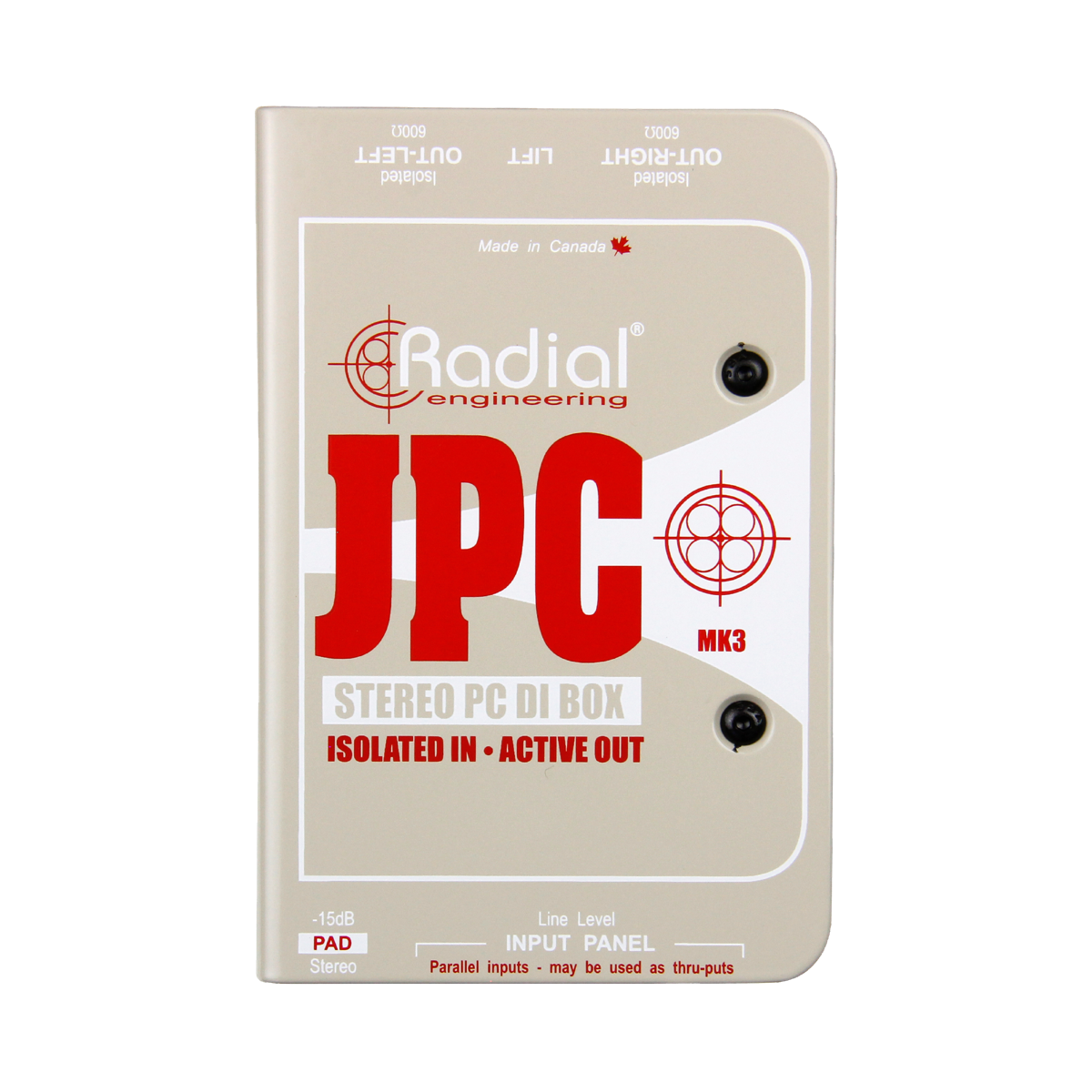

Radial JPCはPCのサウンドカードや民生用オーディオ機器への使用を前提にデザインされたステレオ・ダイレクトボックスです。
JPCは独自のトランスによるアイソレーション入力とアクティブサーキットを組み合わせることで、それらの優れた特性を活かし、コンパクトながらフレキシブルです。
トランスによるアイソレーション入力はグランドループなどが原因のハムノイズなどを防ぎます。またアクティブサーキットにより信号をバランス、ローインピーダンスに変換します。それらを組み合わさることで、高い音質とハムノイズ問題の解消を両立させました。

フレキシブルな接続

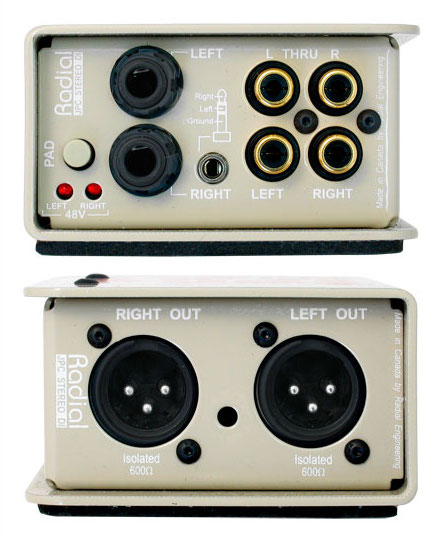

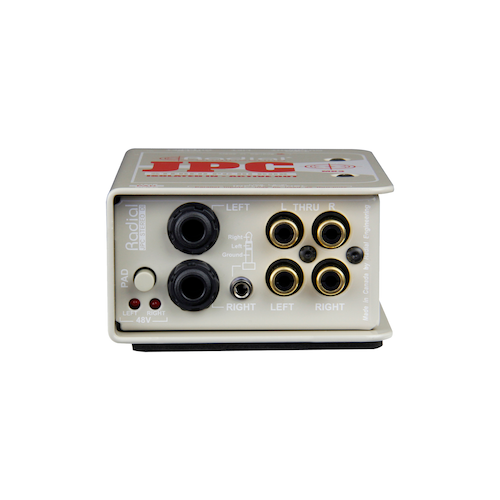

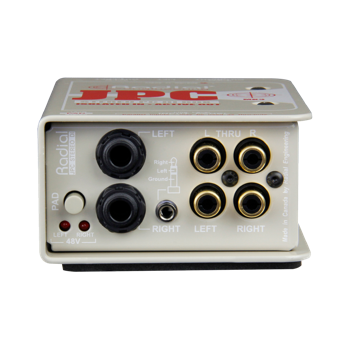

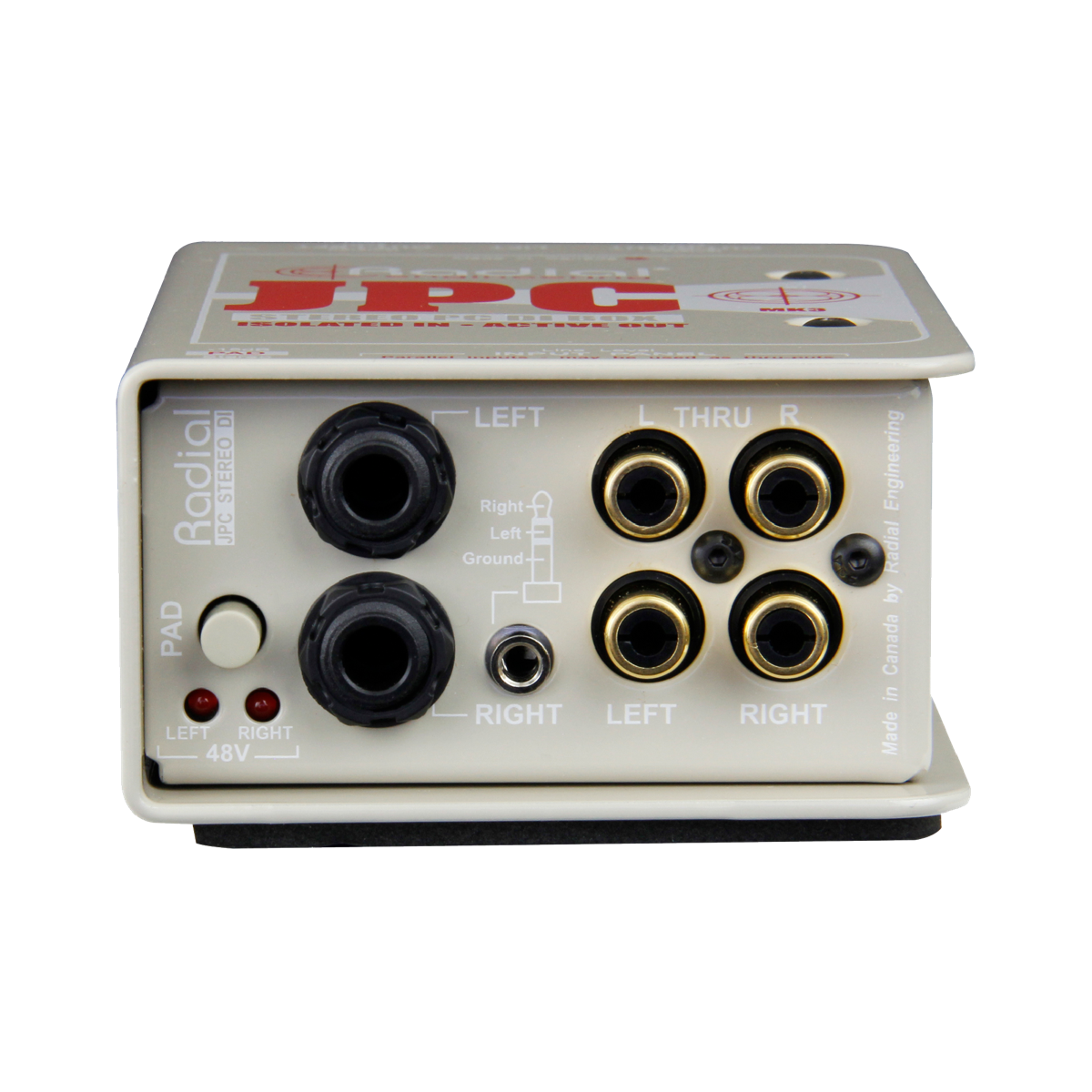

1/4"､1/8"入力、RCA入力、スルーアウトまたステレオ -10dBパッドスイッチを搭載しており、フレキシブルな接続が可能です。48Vファントム電源インジケーターを搭載し、すぐに電源状況を把握可能です。他のRADIAL製品同様、過酷なロードにも耐え得るようスイッチ類を保護するブックエンド・デザインを採用。内部PC基板なども軍用レベルのものが使用されています。
底面のノンスリップラバーパッドにより、滑りによる落下と、外部アンプなどの金属部分を隔離します。

高いコストパフォーマンスを実現したアクティブハイブリッド・デザイン
システムを構築する際の最も大きな問題はおそらくグランドループが原因のハムノイズの除去です。大半の民生用機器は他の業務用機器との接続を想定されていなく、通常の使用ではノイズの問題などは生じません。
しかしながらPCのサウンドカードなどを業務用機器に接続しますと、サイクルハムなどのノイズ問題が生じることがあります。そういった問題の解消にトランスによるアイソレーションは最適です。

主な特長

• PCのサウンドカードへの使用を前提としたステレオ・ダイレクトボックス
• -10dB民生用ライン信号をバランス・マイクレベルに変換
• グランドループを防止するトランス・アイソレーション入力
• コンパクトで使用が簡単なデザイン
• 電池の消耗を配慮する必要のないファントム電源による動作
• 極めて高い耐久性を実現する14ゲージスティール・ブックエンド・デザイン
• 1/4"、1/8"、RCA接続
• 入力していないインプットをスルーアウトとして使用可能

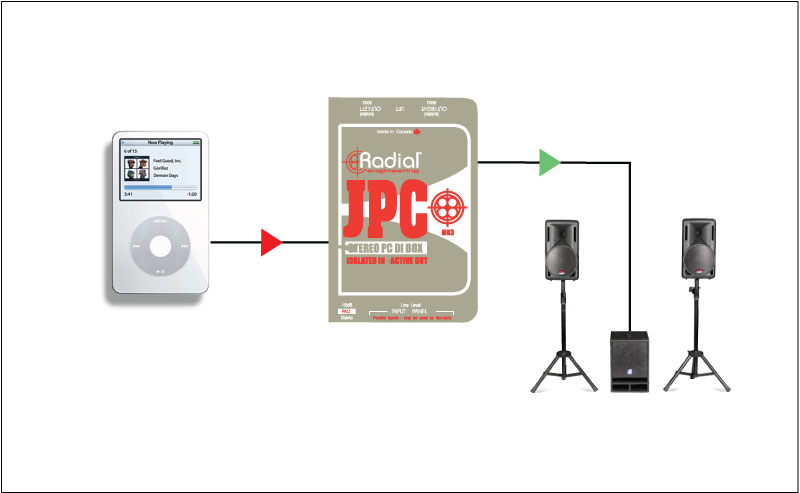

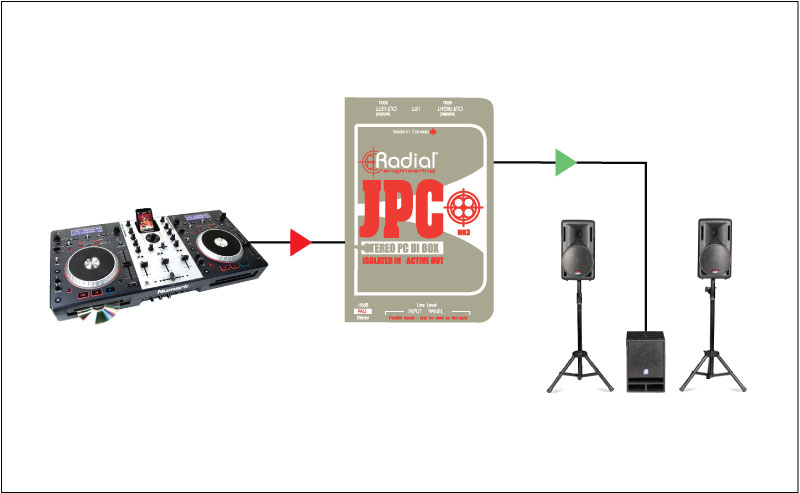

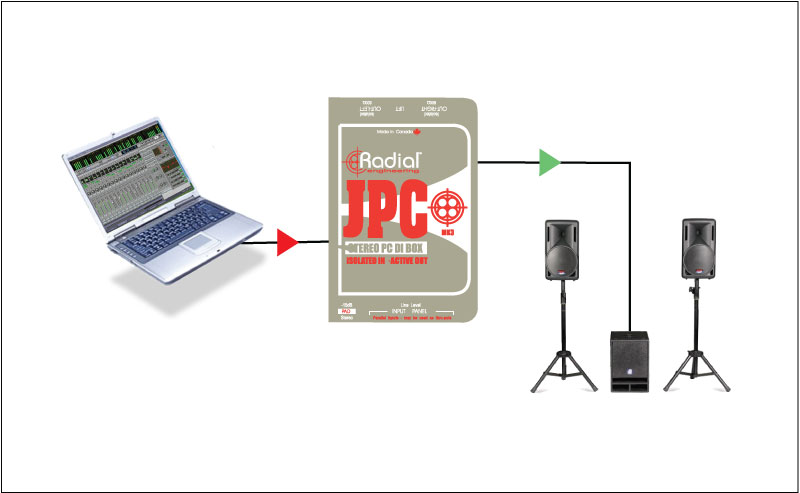

接続例

技術仕様

• Audio circuit type: Unity Gain buffers and inverters using low noise high end audio grade operational amplifiers
• Frequency response: 20Hz ~ 20kHz +/- 2dB
• Signal to noise ratio:
• Dynamic range: 111dB
• Noise floor: -97dB below 0dB Out
• Equivalent input noise: -94dBu
• Maximum input: +17dBu
• Phase deviation: +29º at 20Hz | -5º at 1kHz | -80º at 20kHz
• Total harmonic distortion: 0.01% @ -15dBu Output
• Inter-modulation distortion: Less than 0.15% at any level below clipping
• Input impedance: 10kΩ
• Output impedance: 600Ω

• Input pad: -15dB
• 48V power LED Two 48V phantom indicators, one for each channel

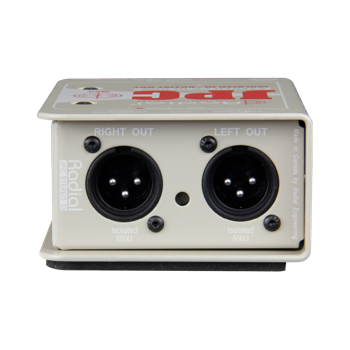

• Ground lift: Disconnects pin-1 at the XLR outputs
• XLR configuration: AES standard (pin-2 hot)

• Power: 48V Phantom Power (each channel requirers 48V phantom)
• Construction: 14 gauge steel chassis and outer shell
• Finish: Durable powder coat
• Size: 3.3" x 5.0" x 2" (84 x 127 x 48mm)
• Weight: 1.55lb (720 g)
• Conditions: For use in dry locations only between 5°C and 40°C
