JX62

ギター＆アンプスイッチャー

製品紹介

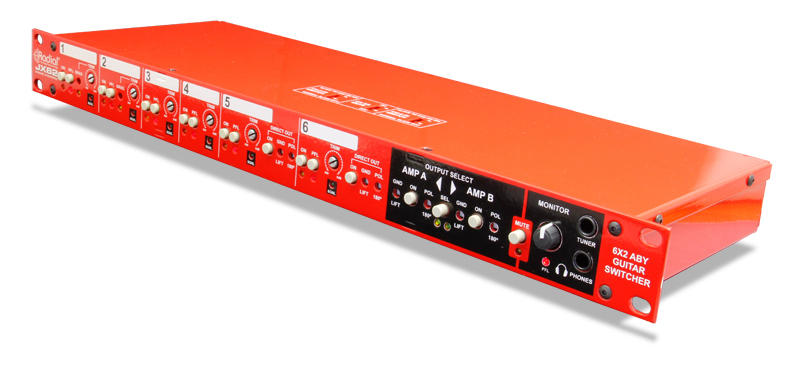

6本のギターと2台のアンプを繋いで切り替えるスイッチャーです。ギターとの接続はシールドでもワイヤレスでもどちらでも対応します。ディスクリート・クラスAバッファー回路で信号を最高の状態にし、出力をアイソレートすることでグランドループが原因のハムやバズを取り除きます。本機は1Uラックサイズに、6つの入力チャンネルがあります。全てのチャンネルには、1/4インチの入力端子とアンプ用のスルー端子を装備しています。加えて、全チャンネルに信号レベルを調節するためのトリム・コントロールがあります。

Dragコントロール（1＆2チャンネル）
チャンネル1と2にはDragコントロールを搭載し、シールドで本機に接続したギターのサウンドを、アンプ直で繋いだ様なサウンドにできます。

DI出力（5＆6チャンネル）
チャンネル5と6にはDI出力を搭載し、アコギやベースのクリーンなサウンドを直接PAに送れます。

アイソレート｜グランドリフト｜位相反転
選んだチャンネル or 全てのチャンネルは同時にオンにもでき、A/B出力やエフェクト・ループがあるマスター・バスに繋がっています。AとB、両方の出力は、トランスでアイソレートされており、搭載するグランドリフト・スイッチと共にグランドループを防ぎます。更に位相反転スイッチで2台のアンプの位相を揃えられます。

出力端子＆切り替え
出力端子はXLRと1/4インチを装備しているので様々な場面に対応できます。出力はフロントパネルのスイッチでも、別売りのデュアル・フットスイッチ（Radial JR2等）でも切り替えられます。

PFL
ギターテックにとっては、PFLスイッチとヘッドホン出力が役に立つでしょう。PFL（プリ・フェーダー・リッスン）は、メイン出力から音を出さずにモニターするための機能です。スタンバイ中のギターをチューニングしたり、ミュージシャンに渡す前のギターのサウンドを確認するときに便利な機能です。

技術仕様

Specifications

Audio circuit type: Class-A buffers with optical switching
Frequency response: 20Hz ~ 20kHz (± 1dB)
Dynamic range: 120dB
Maximum input: +18dBu
Total harmonic distortion: 0.007%
Phase deviation: <10° @ 50Hz
Intermodulation distortion: 0.027%
Equivalent input noise: -94.7dBu
Noise floor: -89.7dBu
Input impedance: Variable from 22K Ohm to 1M Ohm
Output impedance - XLR Output: 680 Ohms
Output impedance - Phone Output: 3500 Ohms
Clip Level - Headphone Output: 5V RMS (Really loud!)
Gain - Channel Input to XLR Output: +5dB
Clip Level - Front Panel Tuner Out: +22dBu
Clip Level - Channel Output: +22dBu

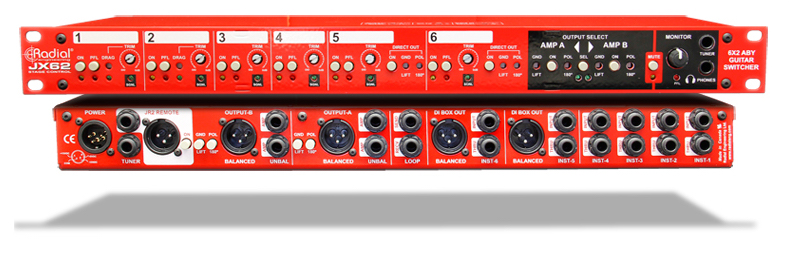

Connections

Unbalanced Inputs: 6 x 1/4" hi-Z guitar inputs
Unbalanced thru-puts: 6 x 1/4" hi-Z guitar thru-puts
Unbalanced outputs: 4 x 1/4" hi-Z amplifier outputs, 2 x tuner out
Balanced outputs: 4 x XLR lo-Z XLR male
Effects loop: 1/4" send & receive
Remote: 1/4" TRS & XLR for optional JR2 remote

General

Power: External supply 500mA with XLR-4 connector
Construction: 14 gauge steel chassis & outer shell
Finish: Durable powder coat
Size: 17.5" x 6" x 1.75" (44.5 x15.25 x 1.75cm)
Weight: 6.95lbs (3.2kg)
Shipping size 22" x 10" x 4.5" (55.9 x 25.4 x 11.4cm)
Shipping weight 9.2lbs (4.2kg)

商品コード

EANコード: 0676101041305
