Relay Xo

製品紹介

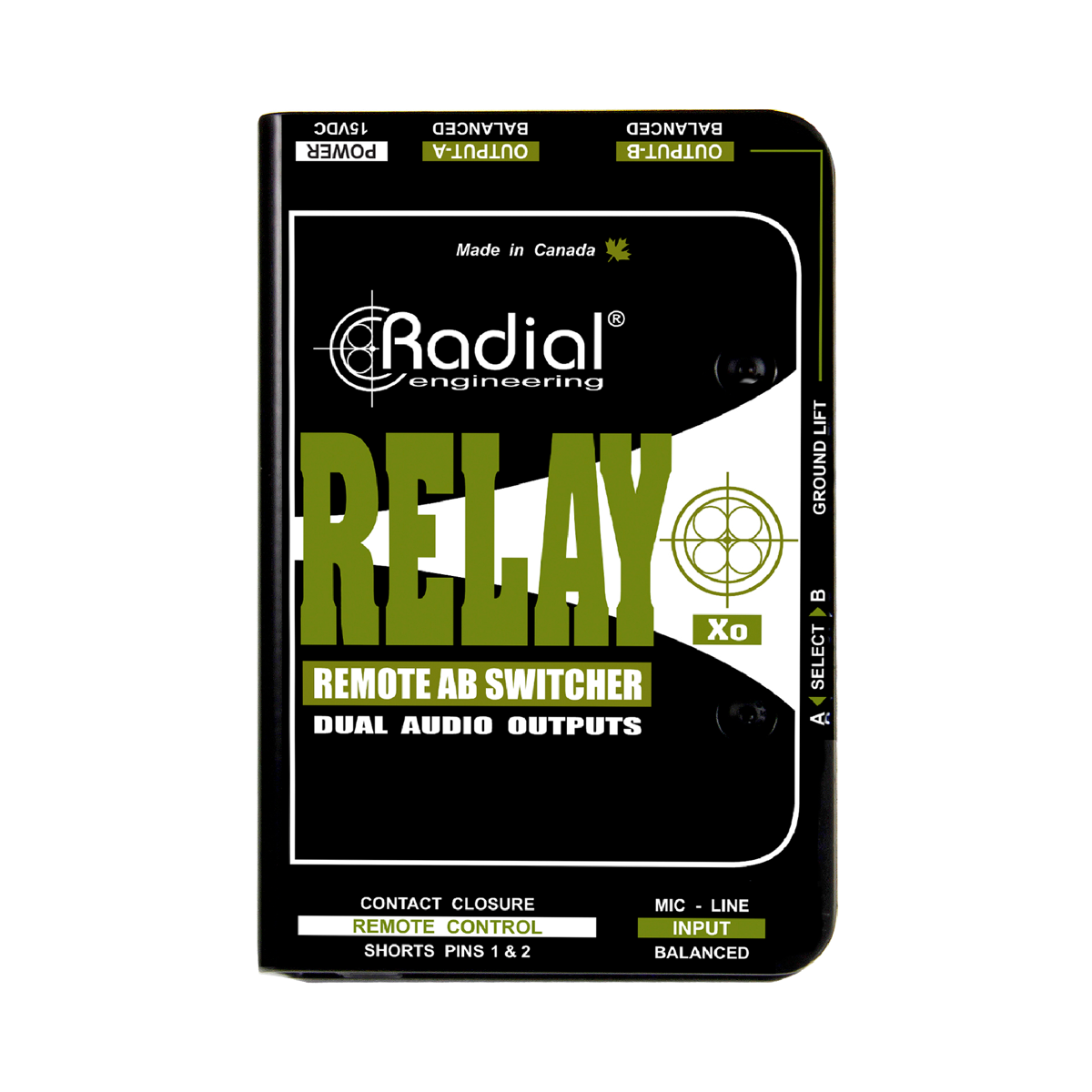

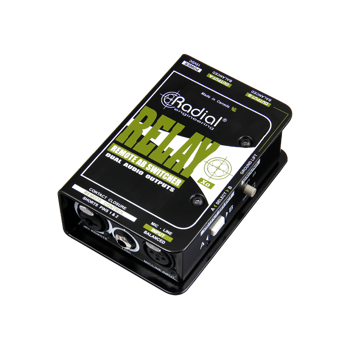

本機はマイク用の1イン2アウトのスイッチャーです。バランス信号を処理します。ボーカリストのマイクを、メインのPA用とモニター用に切り替えることが出来るので、他のメンバーやスタッフとコミュニケーションを取る際に便利です。アーティストがイヤモニを使用している場合に、とても役立ちます。

1本のマイクをPAミキサーの2つのチャンネルに送る
本機は、1本のマイクをPAミキサーの2つのチャンネルに送ることも出来ます。例えば、1つはMC用のドライ・チャンネル、もう1つはボーカル用のエコーやリバーブが利いたウェット・チャンネルにして、2つのチャンネルを切り替えて使用します。こうすればボーカル用のエフェクトを簡単にコントロールでき、より素晴らしいパフォーマンスが可能となります。

高音質設計
本機はバランス仕様で、1系統の入力と、2系統の出力があります。入力と出力との間には、トランスやバッファー回路はありません。切り替えは最高品質の金メッキ接点リレーで行い、本機のソース信号に歪みや雑音が混入しません。本機ではマイク・レベルからライン・レベルの信号まで使用できます。

切り替え方法

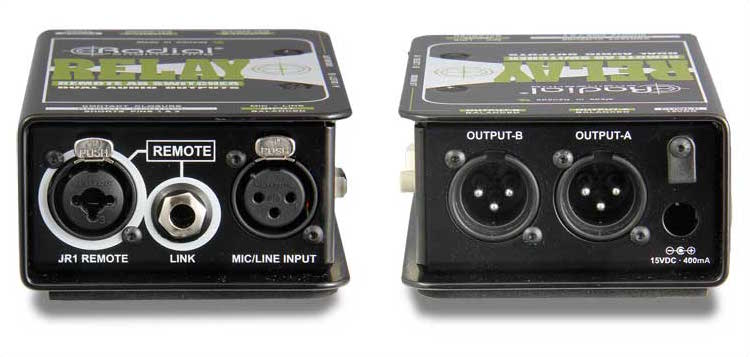

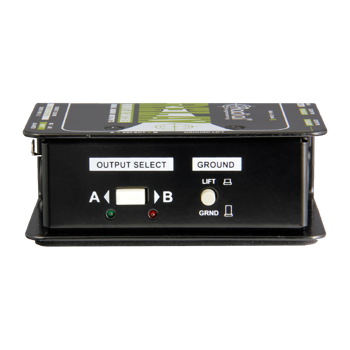

出力の切り替えは本体スイッチ、リモートフットスイッチ、またはMIDIスイッチャーのリレー接点で行えます。外部スイッチとの接続用には、XLRと1/4インチ端子を装備しています。スイッチは、Radial JR1-LやJR1-Mを始めとしたラッチ式やモメンタリー式の製品が使えます。

リモート・コントロール

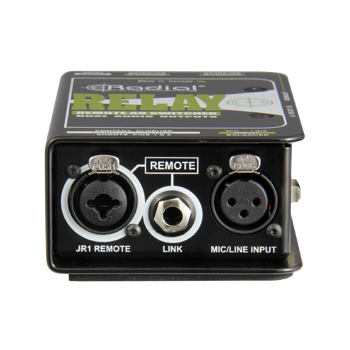

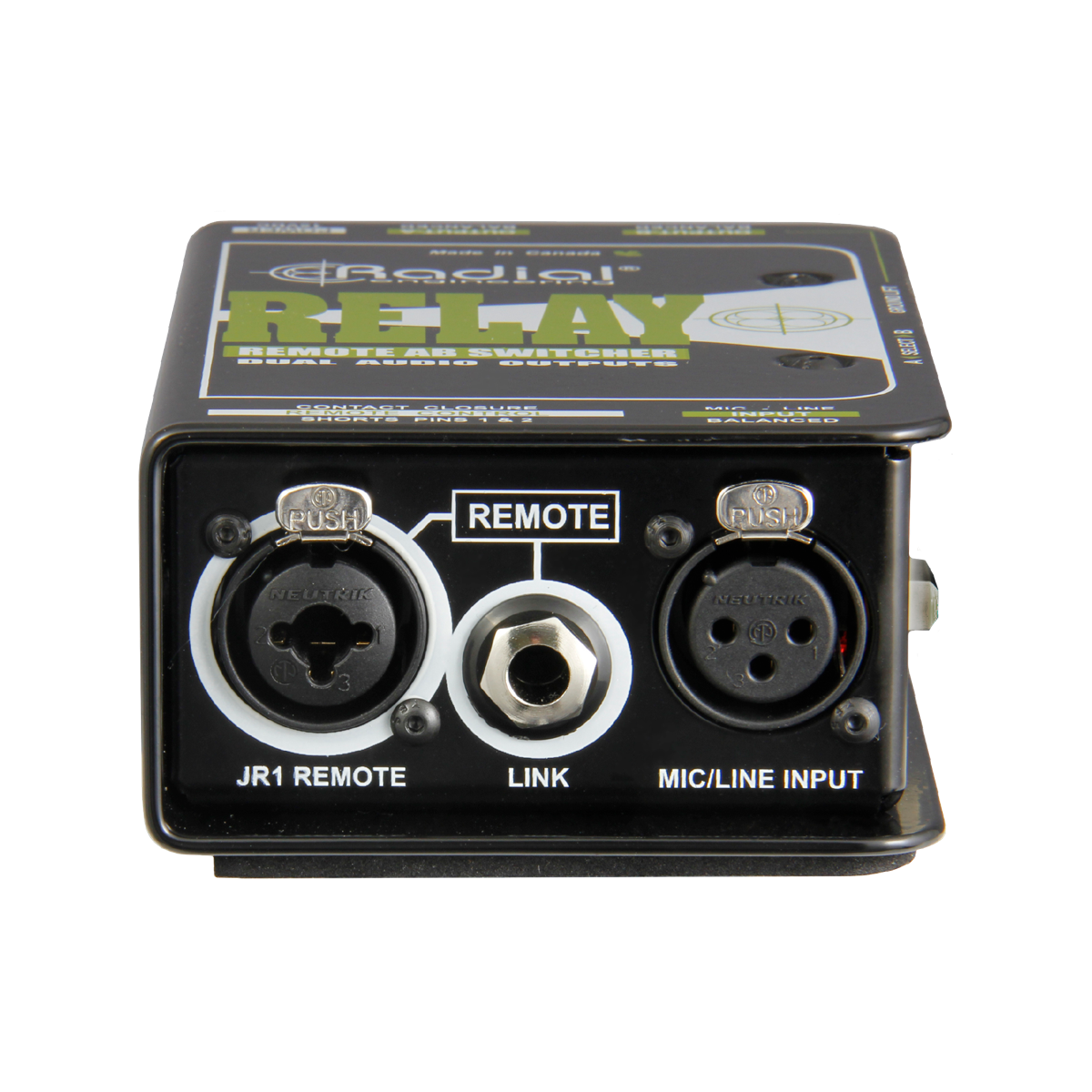

リモート端子にフットスイッチ（別売：ラッチ式）を繋げばリモートで切り替えられます。端子はXLRと1/4インチのコンボ端子です。MIDIスイッチャー・リレー接点でも切り替えできます。

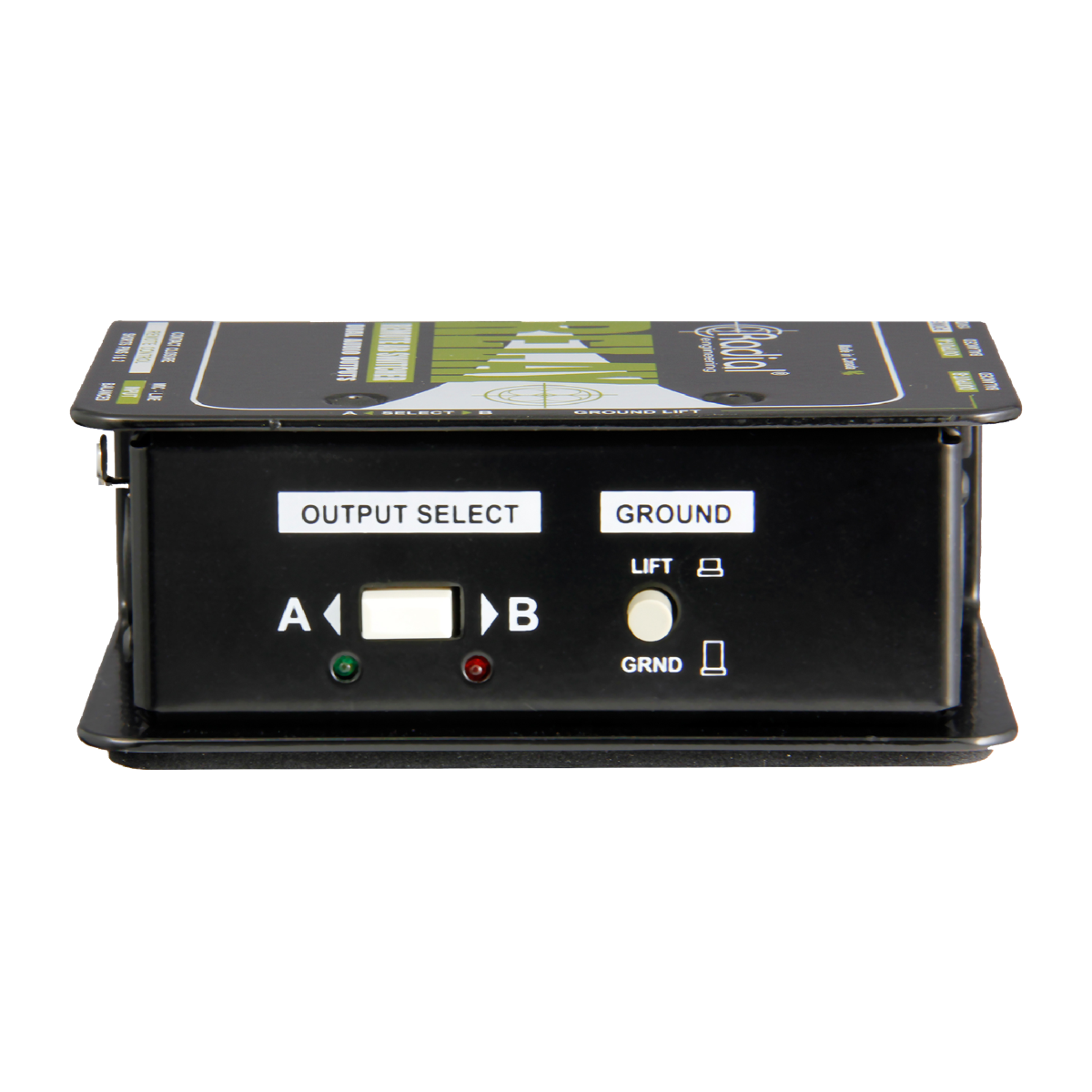

グランドリフト
グランドループに起因するハムやバズを軽減するために、入力XLR 端子の1 番ピン（グランド）を切断するスイッチを装備しています。

リンク機能
1/4インチ・パッチケーブルでリンクすると、2台以上のRelay Xoを連動して切り替えられます。LINK機能は、1つのスイッチでステレオやマルチ・チャンネルのオーディオ・システムを切り替えられます。

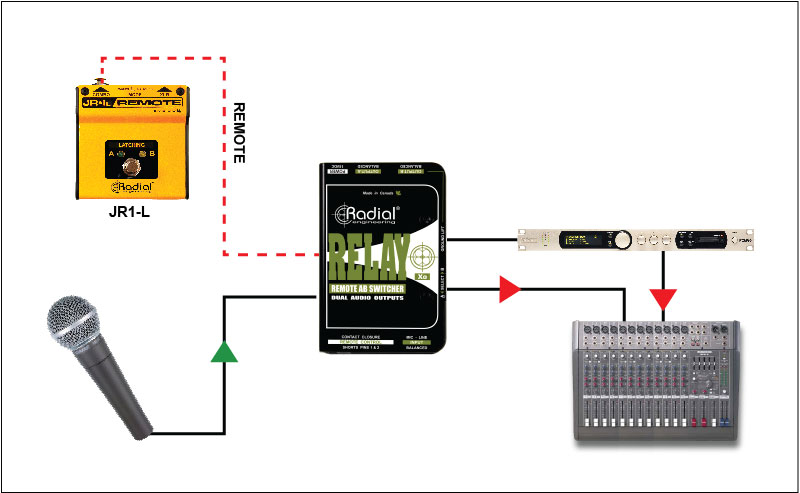

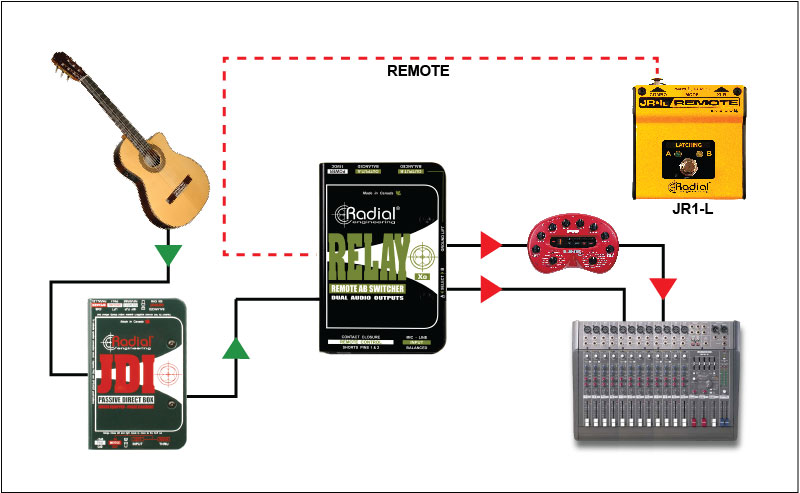

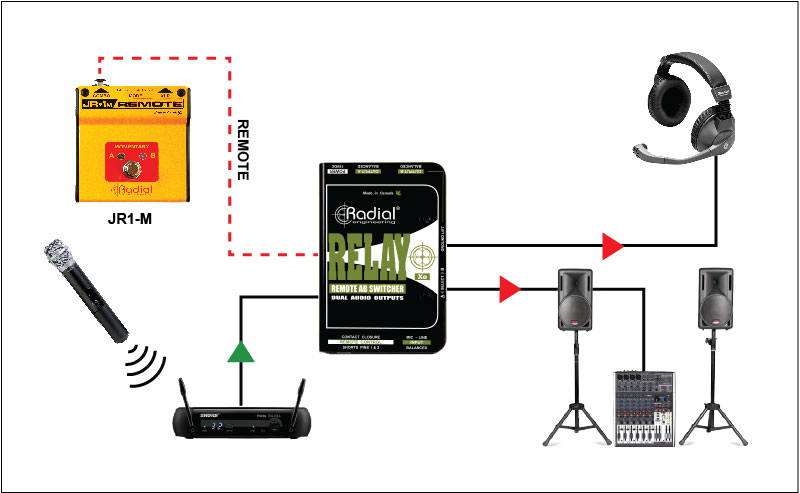

接続例

技術仕様

• Audio circuit type: Remotely controlled mechanical relay
• Frequency response: 10Hz ~ 100kHz
• Total harmonic distortion: <0.0005%
• Dynamic range: >140dB
• Input impedance: Source dependent
• Output impedance: Source dependent
• Common mode rejection: -106dB
• Maximum input: +26dBu
• Phase shift: <1° at all frequencies
• Gain: 0dB
• Noise floor: -115dBu
• Intermodulation distortion: 0.001%

• Audio circuit type: Remotely controlled mechanical relay
• Frequency response: 10Hz ~ 100kHz
• Total harmonic distortion: <0.0005%
• Dynamic range: >140dB
• Input impedance: Source dependent
• Output impedance: Source dependent
• Common mode rejection: -106dB
• Maximum input: +26dBu
• Phase shift: <1° at all frequencies
• Gain: 0dB
• Noise floor: -115dBu
• Intermodulation distortion: 0.001%

• Construction: 14 gauge steel with internal I-beam
• Finish: Durable powder coat
• Size: (L x W x D) 5" x 3.3" x 1.8" (127mm x 84.1mm x 45.5mm)
• Weight: 1.4 lbs (635 grams)
• Shipping size: (L x W x D): 6.5" x 4" x 3" (165mm x 102mm x 76mm)
• Shipping weight: 2.4lbs (1088.6 grams)
• Power: 15VDC, 30mA, center-pin (+)
• Conditions: For use in dry locations only between 5°C and 40°C
