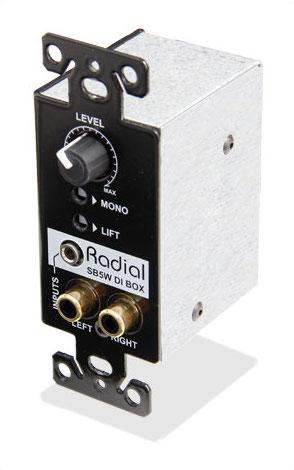

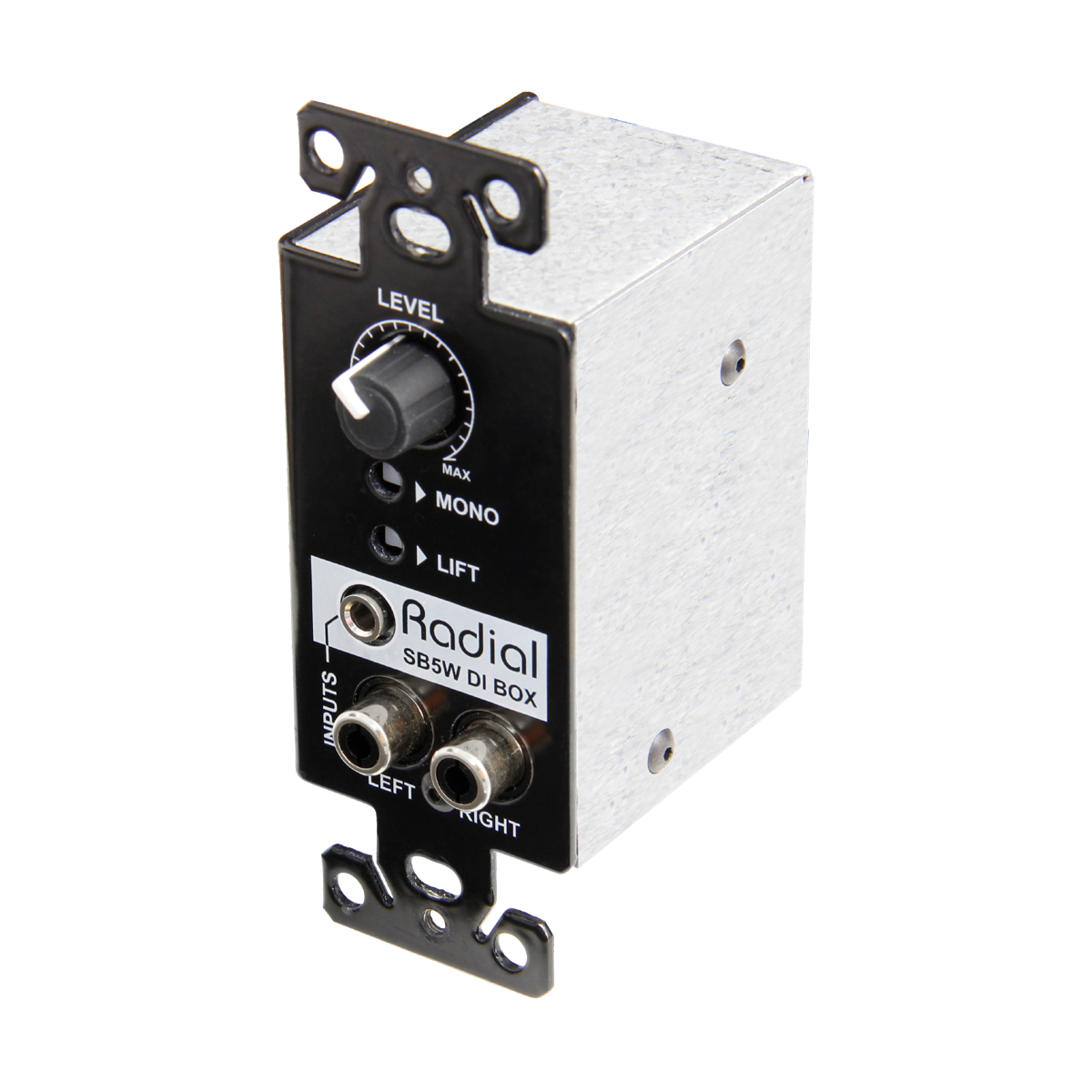

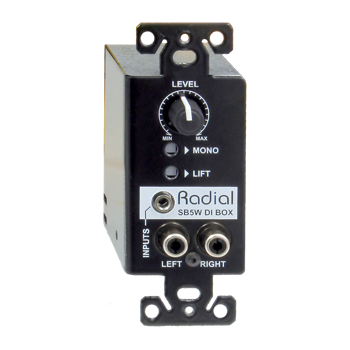

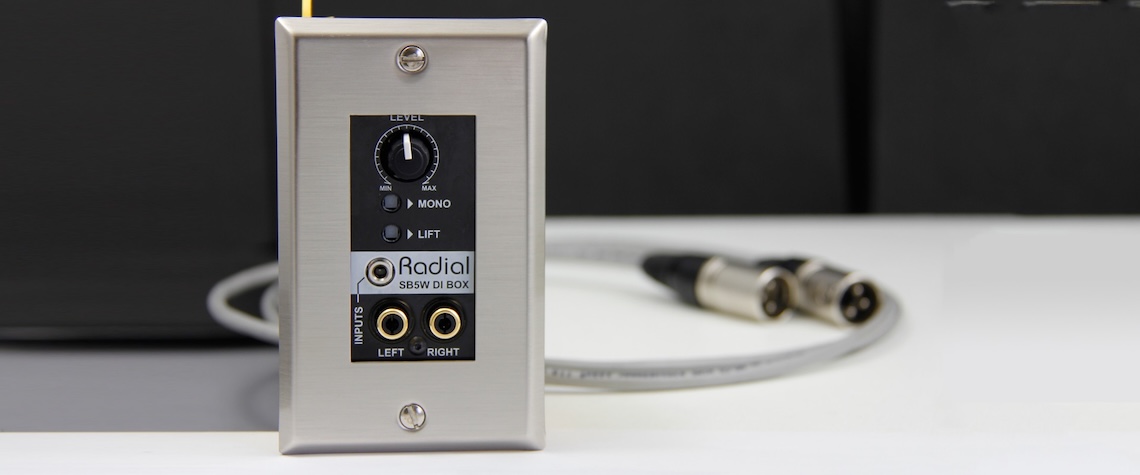

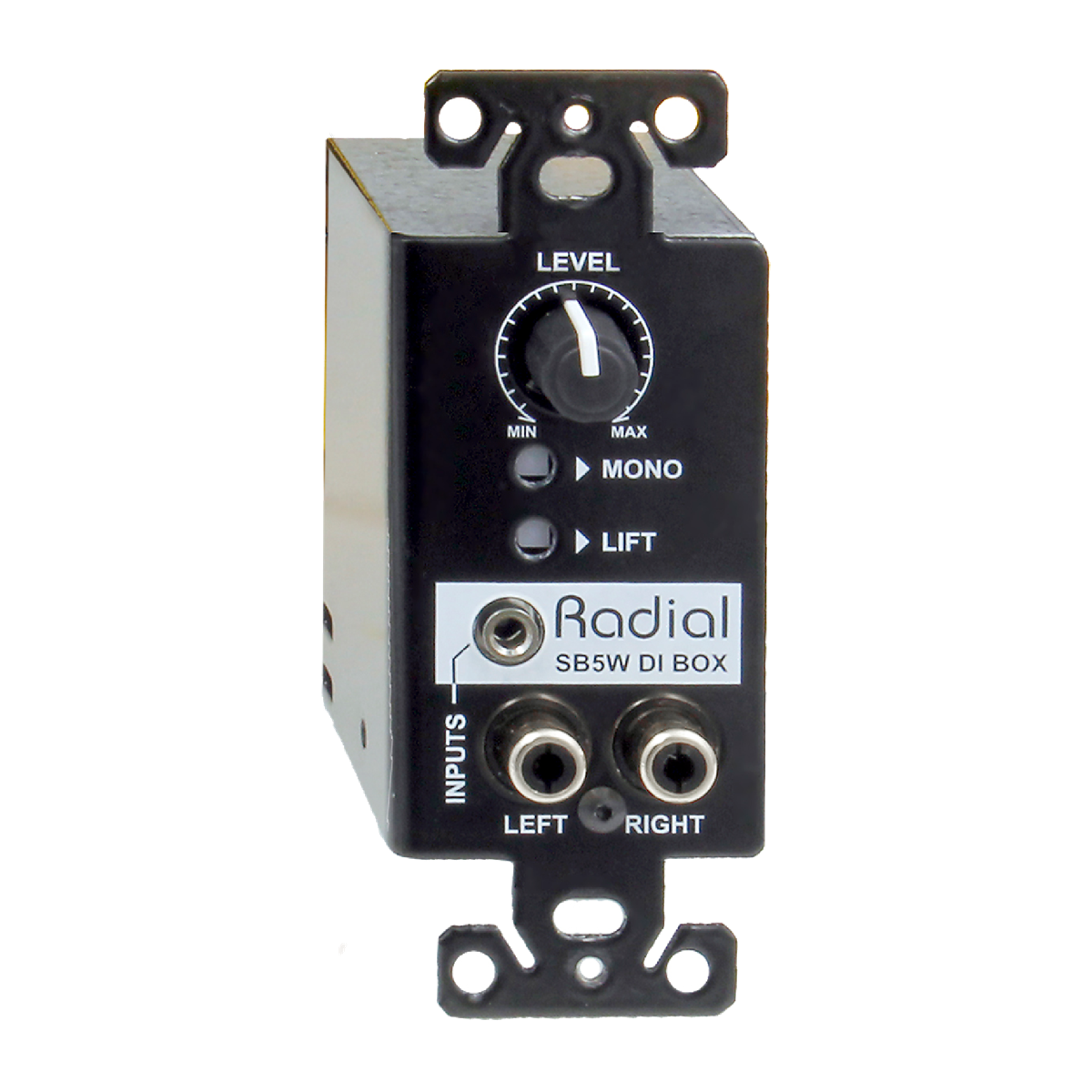

製品紹介
このSB5Wは、壁の取り付け規格であるシングルギャング・サイズのDIボックスです。本機があれば、アンバランス出力の民生用AV機器(パソコン、iPhone、タブレット、CDプレイヤー等)から、バランス入力のプロオーディオ機器に接続できます。シャーシはスチール製で、調光器や屋内配線等が原因で発生するノイズを完全に遮断します。

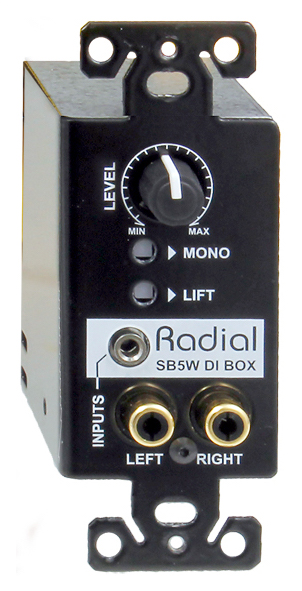

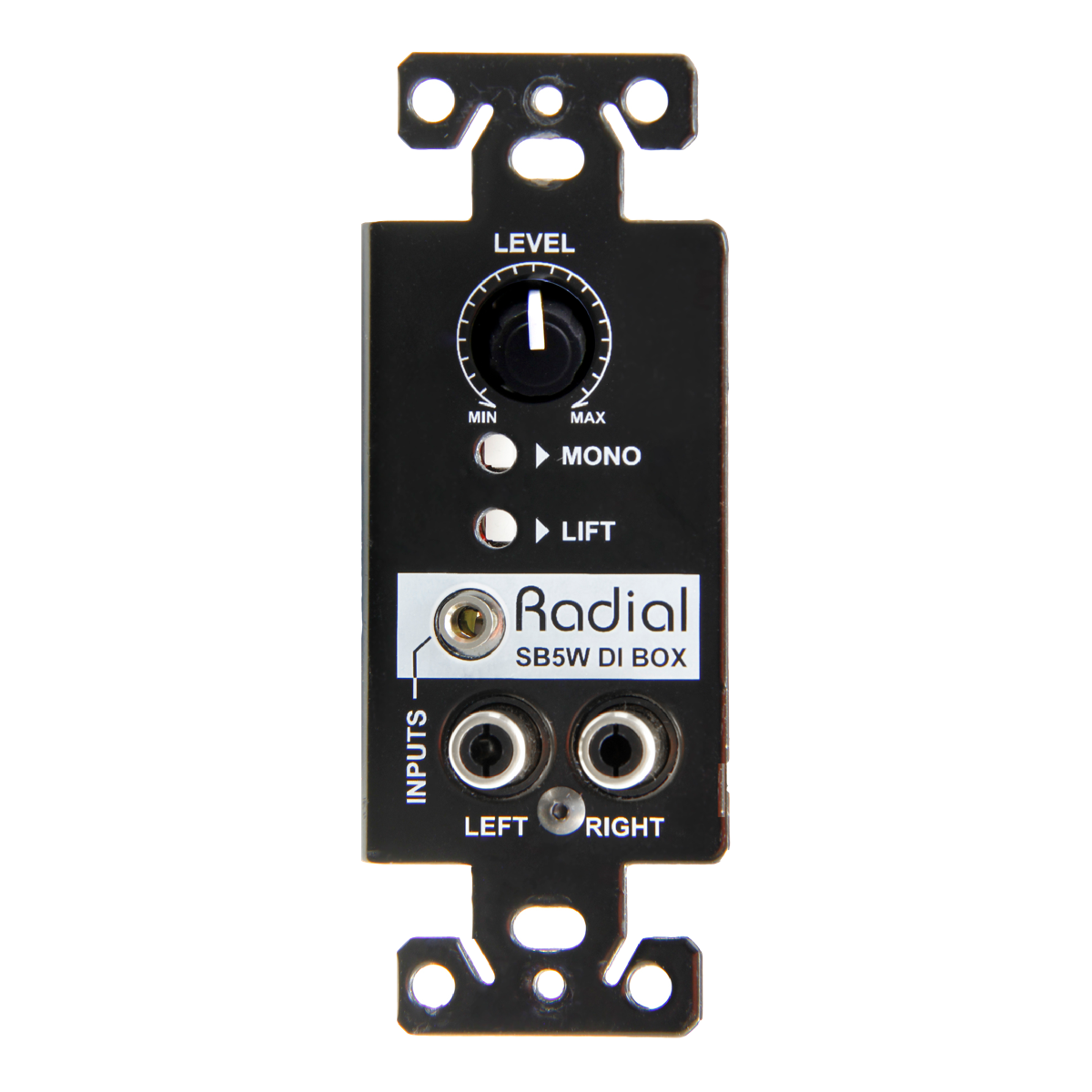

フロントパネル
フロント・パネルには3.5mm TRSとRCA端子があります。これらにより様々なステレオ音源を入力できます。レベルコントロールで音量の調整もできます。

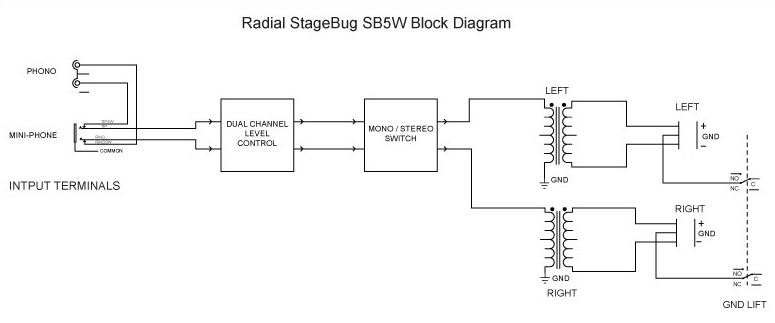

高品質なトランス
優れた音質のトランスを2基搭載し、ハイ・インピーダンス信号をバランス・ロー・インピータンス信号に変換します。これにより、長さ100mのケーブルでも、ノイズ無く送信できます。加えて、グランドループが原因で発生するハムやバズも取り除きます。この機能は、民生機とプロオーディオ機器を一緒に扱うためにとても重要です。
スイッチ類
グランドリフト・スイッチは、一度設定したら不意に触ってしまわないように窪んだ所にあります。モノ・スイッチはパッシブ回路で、ステレオ信号をモノラルに変換します。出力はネジ式端子台で、素早く接続でき信頼性も抜群です。分かりやすいようにパネルに機能がプリントされているので、プロのみならず初心者でも簡単に使えます。

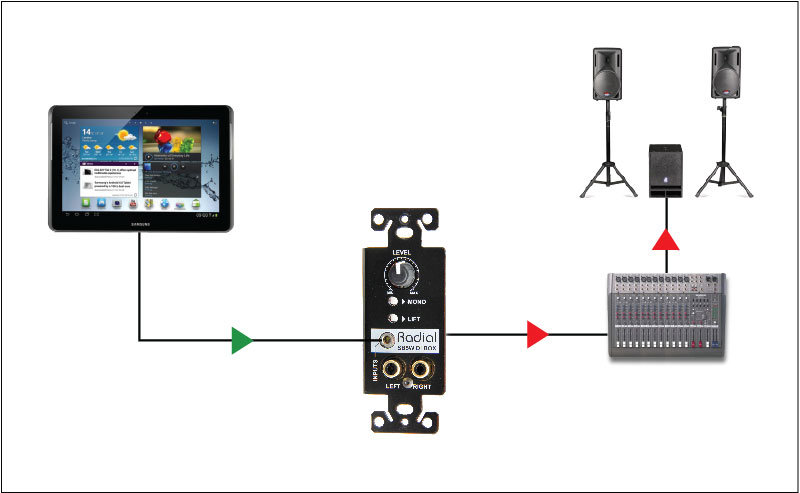

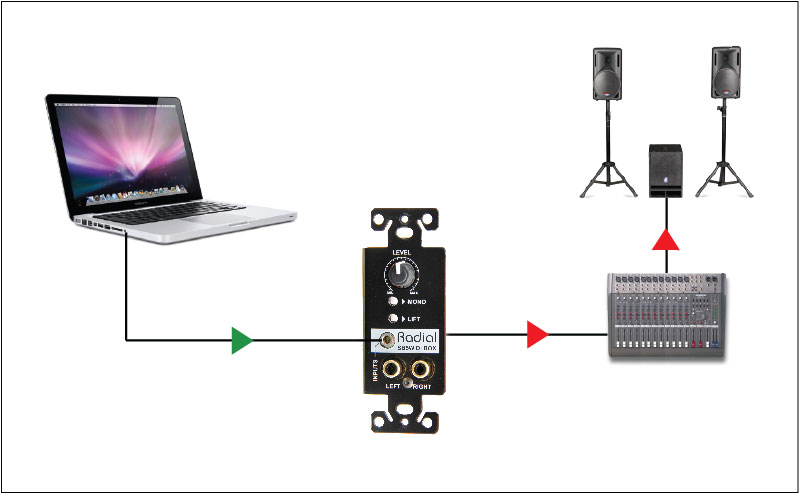

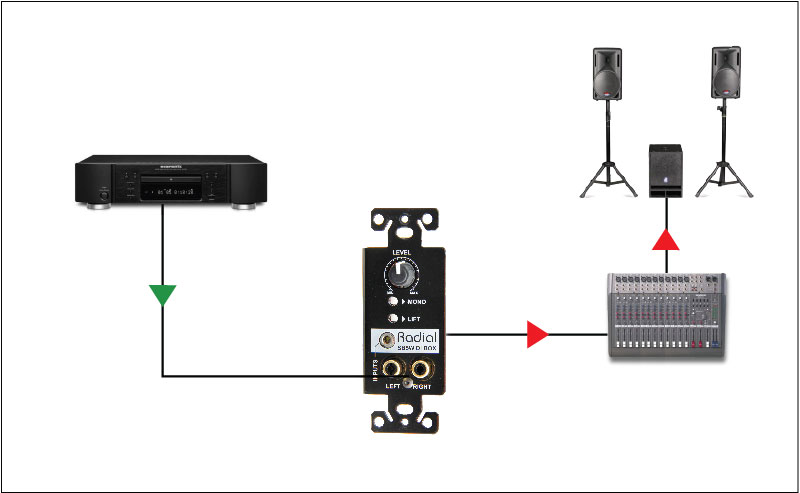

接続例
技術仕様
Specifications
- Audio circuit type: Passive transformer isolated
- Frequency response: 20Hz - 20kHz
- Dynamic range: >120dB
- Noise floor: -101dBu
- Equivalent input noise: -98dBu
- Maximum input: +20dBu
- Phase deviation: 0° @ 100Hz; -3° @ 50Hz
- Total harmonic distortion: 0.002%
- Input impedance: Approx 10K with 100K Load
- Output impedance: 5k Ohms
- Gain: -3dB
- Clip level - output: +17dBu
- Stereo Separation: >77dB
Features
- Controls: Level control adjustable passive trim
- Mono: Mixes left and right inputs
- Ground lift: Disconnects audio ground at both terminals
- Inputs: RCA and 3.5mm TRS stereo inputs

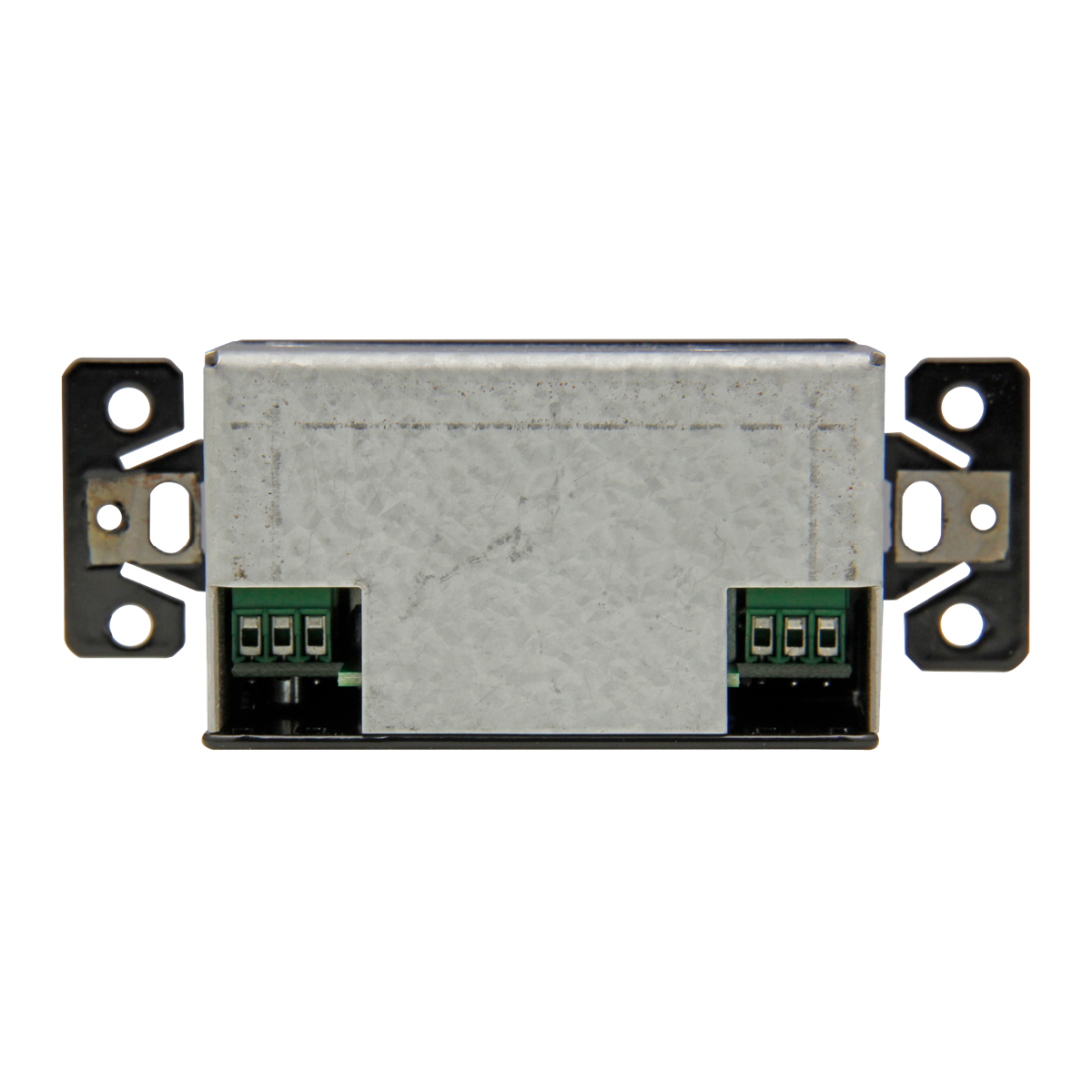

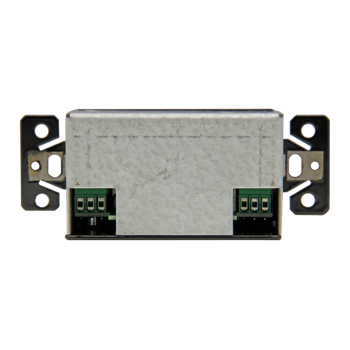

- Outputs: Screw down terminals (- G +)
General
- Construction: 14 gauge steel chassis & outer shell
- Finish: Durable powder coat

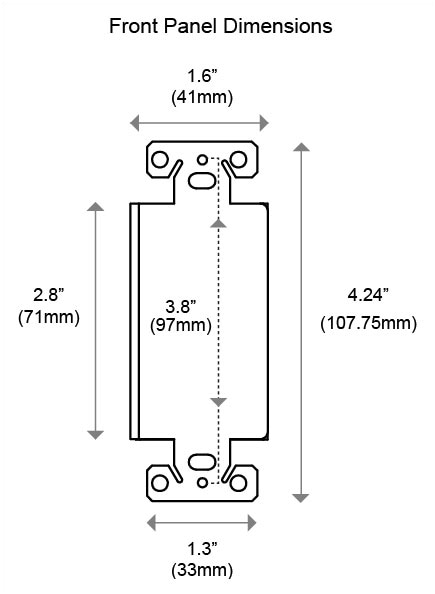

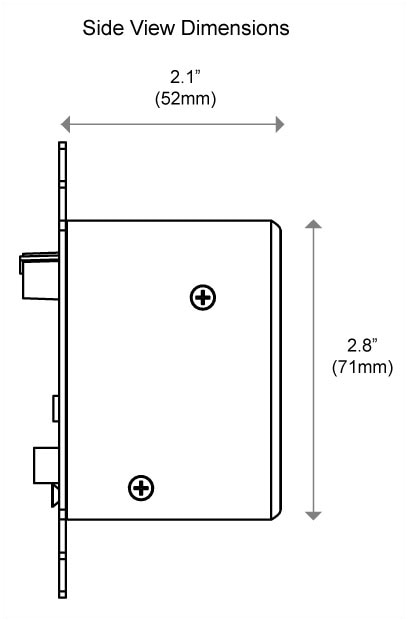

- Size: (L x W x H) 2.42" x 1,62" x 4.24" (61.4mm x 41.1mm x 107.7mm)
- Weight: 0.5 lbs (227 grams)
- Shipping size: (L x W x D): 6.25" x 4.25" x 3" (159mm x 108mm x 76mm)
- Shipping weight: 0.65 lbs (295 grams)
- Power: Passive, no power required
- Conditions: For use in dry locations only between 5°C and 40°C
- Installation: Only use in low voltage systems and enclosures
商品コード
EANコード: 0676101041251
