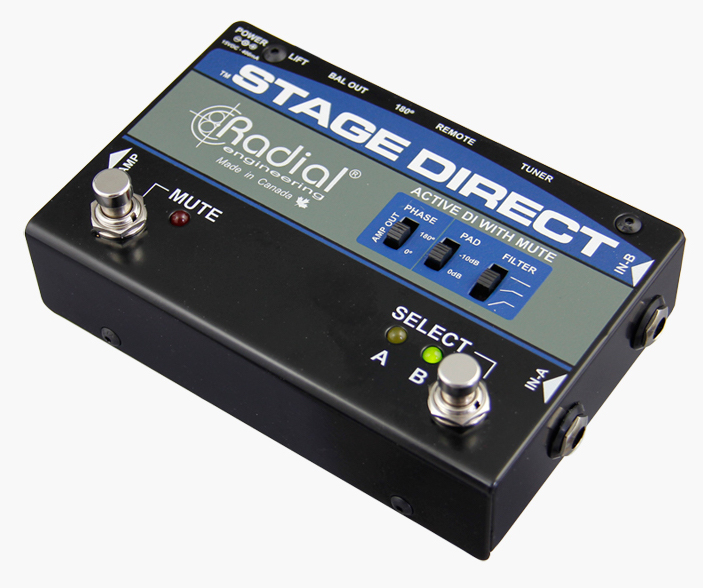

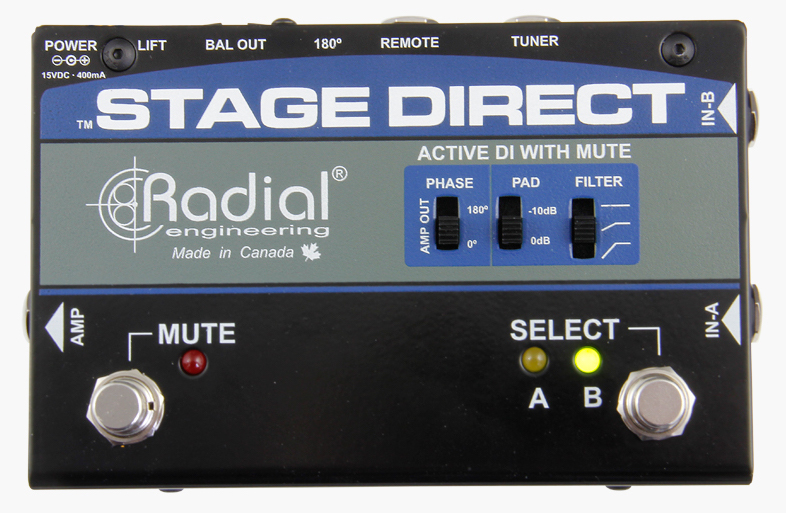

Stage Direct
ミュート機能付アクティブDI
主な特長
- アクティブDIボックス、ミュート・フットスイッチ&チューナー・アウト付き
- ステージ上でノイズ無しで楽器の持ち替え可能
- 楽器を使っていない時にフィードバックしません
- ステージ脇でテクニシャンによるリモート操作可能
製品紹介
本機は、高品質なアクティブDIボックスです。特にステージ上で足元に置いてコントロールしたいプレイヤーに最適です。他のDIボックス同様、不平衡ハイ・インピーダンス信号を、レコーディング機器やPAに送るため、平衡ロー・インピーダンス信号に変換します。
それに加えて、TUNER端子を搭載しています。このTUNER端子は、MUTEフットスイッチの状態に関わらず、いつも信号が出力されます。これで、ステージ上でもアンプなどから音を出さずに、チューニングをすることができます。曲間にチューニングをする場合にとても便利です。

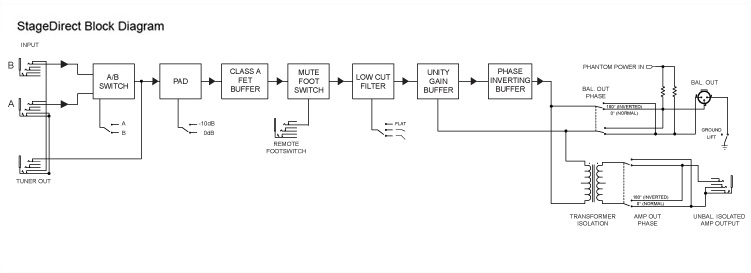

本機の回路は、クラスA入力と低ノイズ・オペアンプを組み合わせており、どの周波数帯においても優れたサウンド特性を発揮します。
-10dB PADを装備しているので、より大きな信号レベルを入力することができます。アクティブPUのベースやデジタル・キーボード、あるいはオーディオ・プレイヤーのヘッドホン出力のような高出力の機器を繋ぐ場合でも、歪まずにフィードバックを減らせます。
フィードバックを防ぐために、位相を反転する機能も2つ搭載しています。一つはXLR出力端子のPin-2とPin-3を反転させます(180°)。もう一つは、AMP端子の信号を反転させます(PHASE)。
本機が、MUTEなのかONなのかを一目で見分けられるように、見やすいLEDがあります。MUTE/ONの切り替えは、本体のフットスイッチの他、外部フットスイッチ(別売:アンラッチ)でも行えます。こうすればステージ袖でギターテックも操作できます。
本機はミキサーからの48Vファントム電源、又は付属の15VDC電源アダプターで動作します。
本機はアコギやベース・プレイヤーに特に役立つでしょう。ステージ上で楽器を取り替える場合でも、ミュート機能を使えば、PAからのポップ・ノイズを気にする必要もありません。

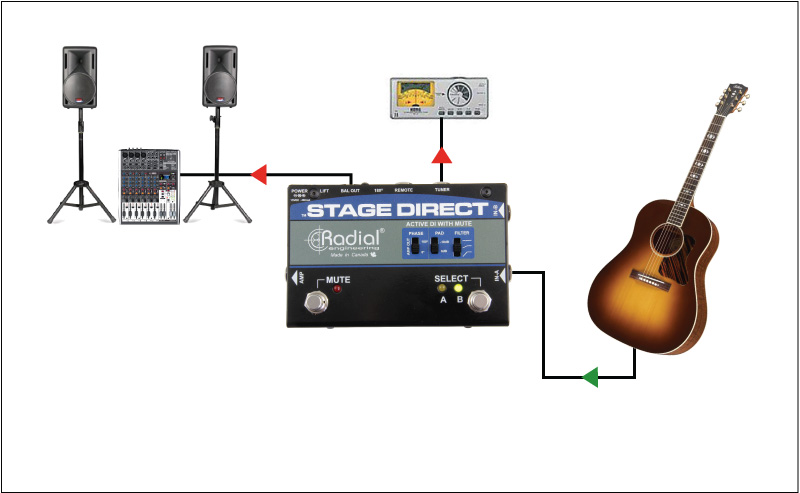

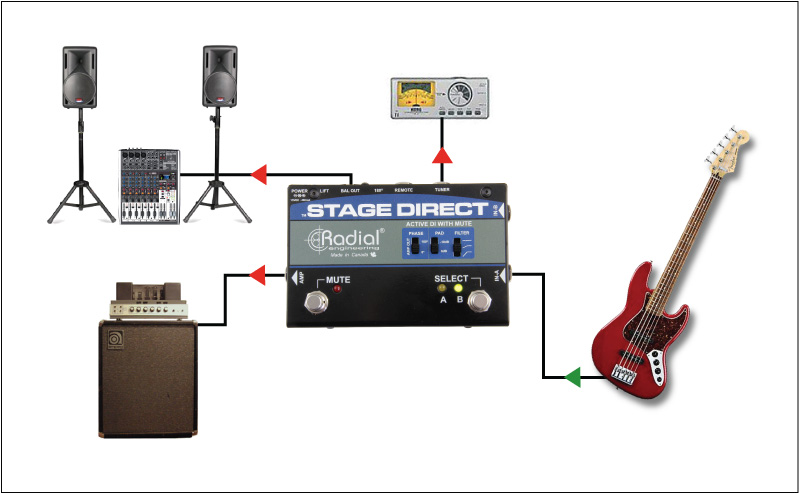

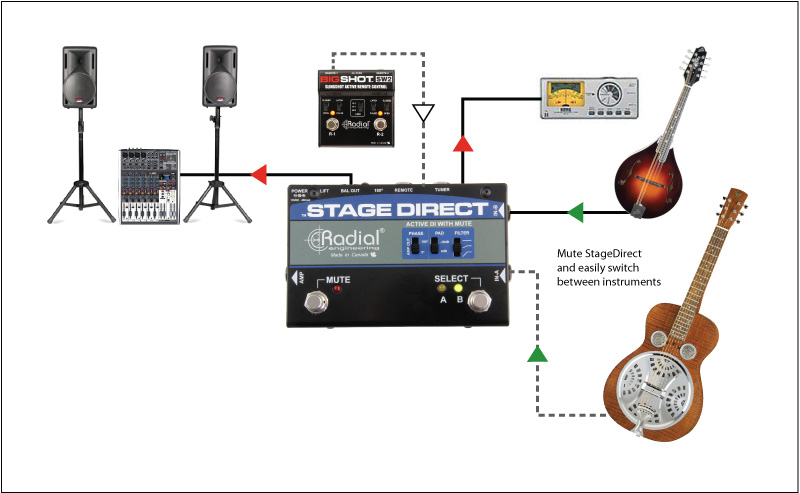

接続例
技術仕様
- Audio circuit type: Active Buffer with class-A FET front end
- Frequency response: 20Hz ~ 20kHz
- Total harmonic distortion: <0.01%
- Dynamic range: 100dB
- Input impedance: 250K-ohms
- Maximum input: +13dBu
- Gain: +5dB
- Output impedance: 250 Ohms
- Equivalent input noise: -87dBu
- Intermodulation distortion: 0.012%
- Phase deviation: 8° at 50Hz
- Instrument input: Hi-Z unbalanced ¼" female connector
- Pad: -10dB
- 3 position low-cut filter: Flat, -3dB @ 60Hz, -3dB @ 200Hz
- Stage amp output: Isolated Hi-Z unbalanced ¼" female connector
- Phase: 180° polarity reverse
- Tuner output: Hi-Z unbalanced ¼" female connector
- Direct box output: Lo-Z balanced XLR-M output
- XLR configuration: Pin 1 ground, Pin 2 (+), Pin 3 (-)
- Ground: Lifts pin 1 on the XLR
- Polarity: Reverses pin-2 and pin-3 on the XLR
- Local control: Footswitch mutes all outputs except tuner
- Remote switch: Momentary (pulse) ¼" contact closure
- Power: Auto switches between 48V phantom power or 15V external power adapter
- Construction: 14 gauge steel chassis and outer shell
- Finish: Durable powder coat
- Size: (L x W x D) coming soon
- Weight: coming soon
- Shipping size: (L x W x D) coming soon
- Shipping weight: coming soon
- Conditions: For use in dry locations only between 5°C and 40°C
