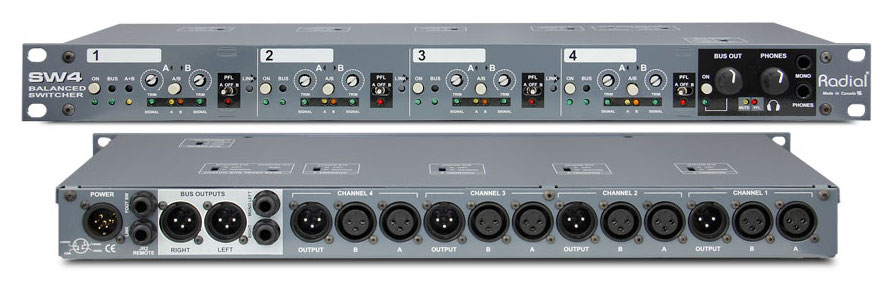

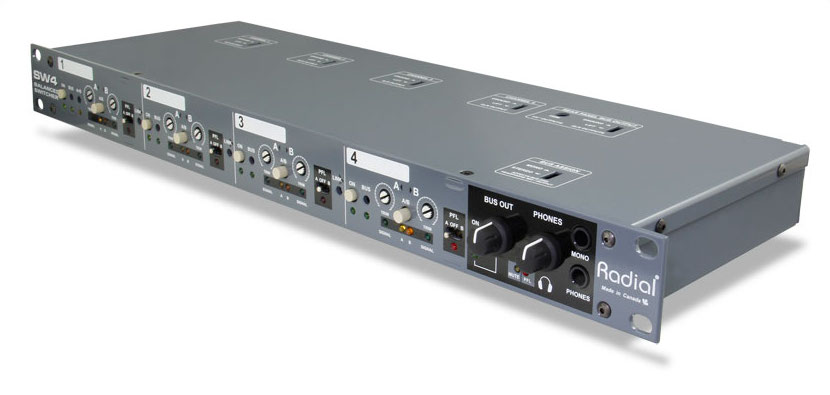

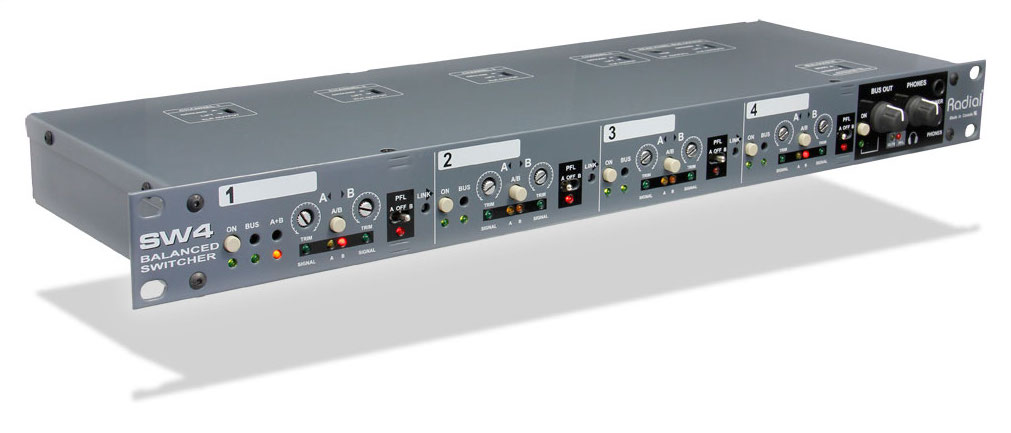

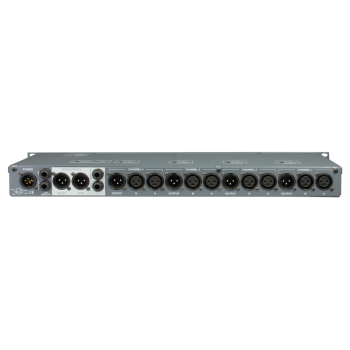

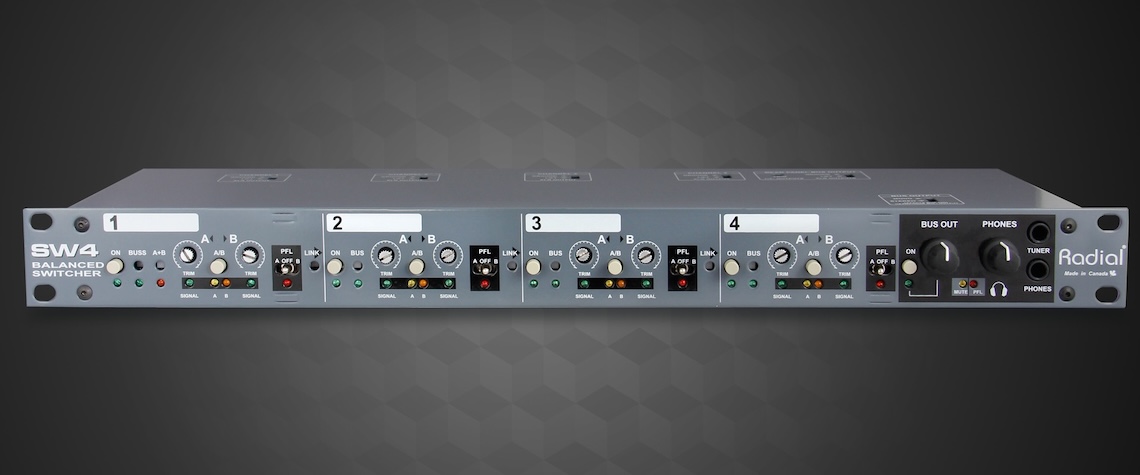

SW4
4ch バランス A/B スイッチャー
主な特長
- 最大で4組までのワイヤレス・システムを切り替え可能
- 2チャンネル|3チャンネル|4チャンネルをリンクしてスイッチング
- 音楽フェス等でヘッドライナー用とオープニングアクト用、2台のミキサーを切り替え
- トランスでアイソレートしてノイズを除去
製品紹介
本機は、4チャンネルのバランス・オーディオ信号を切り替えられます。ワイヤレス・システム、ミキサー、ギター用機材等のバックアップ用途に使用したり、ライブやコンサートでの操作性向上に役立ちます。本機はバランス信号を取り扱うシステムで様々な使用法ができます。システムのバックアップや、マルチ・チャンネルのスイッチングで、幅広く役に立ちます。

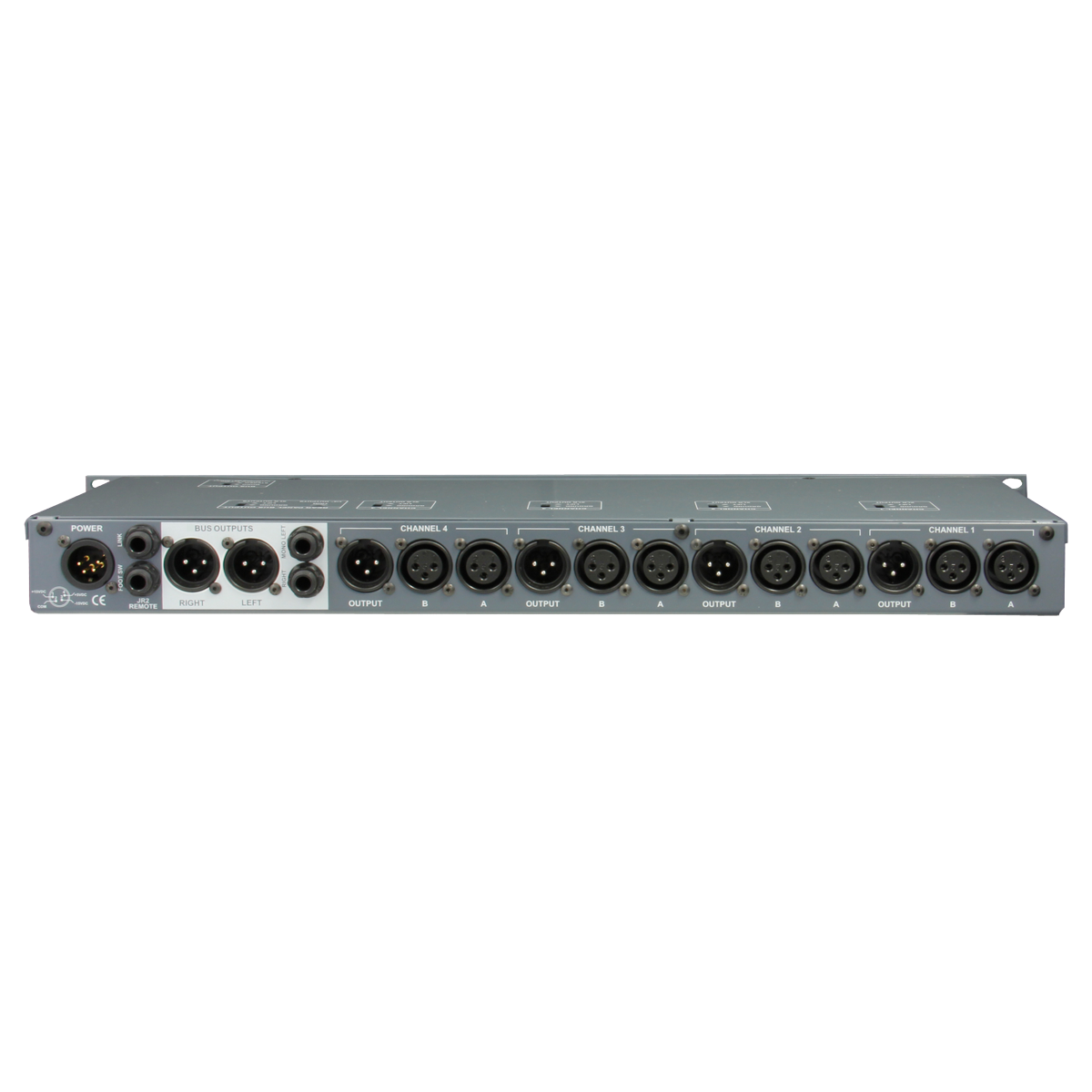

チャンネル毎に、A/B 2つの入力とトランスでアイソレートされた1つの出力を装備しています。これらは全てXLR端子で、+20dB以上の信号を全ての周波数で扱えます。これにより、ワイヤレス・マイク・システムでも、高出力なミキサーと同様に扱うことができます。チャンネルは、2|3|4チャンネルでリンクが可能で、更にもっと大きなシステムでのリンクや、リモート・コントロールも可能です。チャンネル1にのみミックス機能があり、A/B 2つの入力をミックスすることができます。
音の確認用に各チャンネルにはPFLスイッチ(A/B/オフ)があります。ソースA/B or ステレオ・バスの音の確認をヘッドホンで行えます。アイソレートされた2つの1/4インチ・ギター用出力で使用する場合は、モノに切り替えて使うこともできます。本機上面パネルのコントロールではレベルを設定でき、フロントパネルのMONO端子からはモニターやチューナーやギター・アンプにも繋げられます。

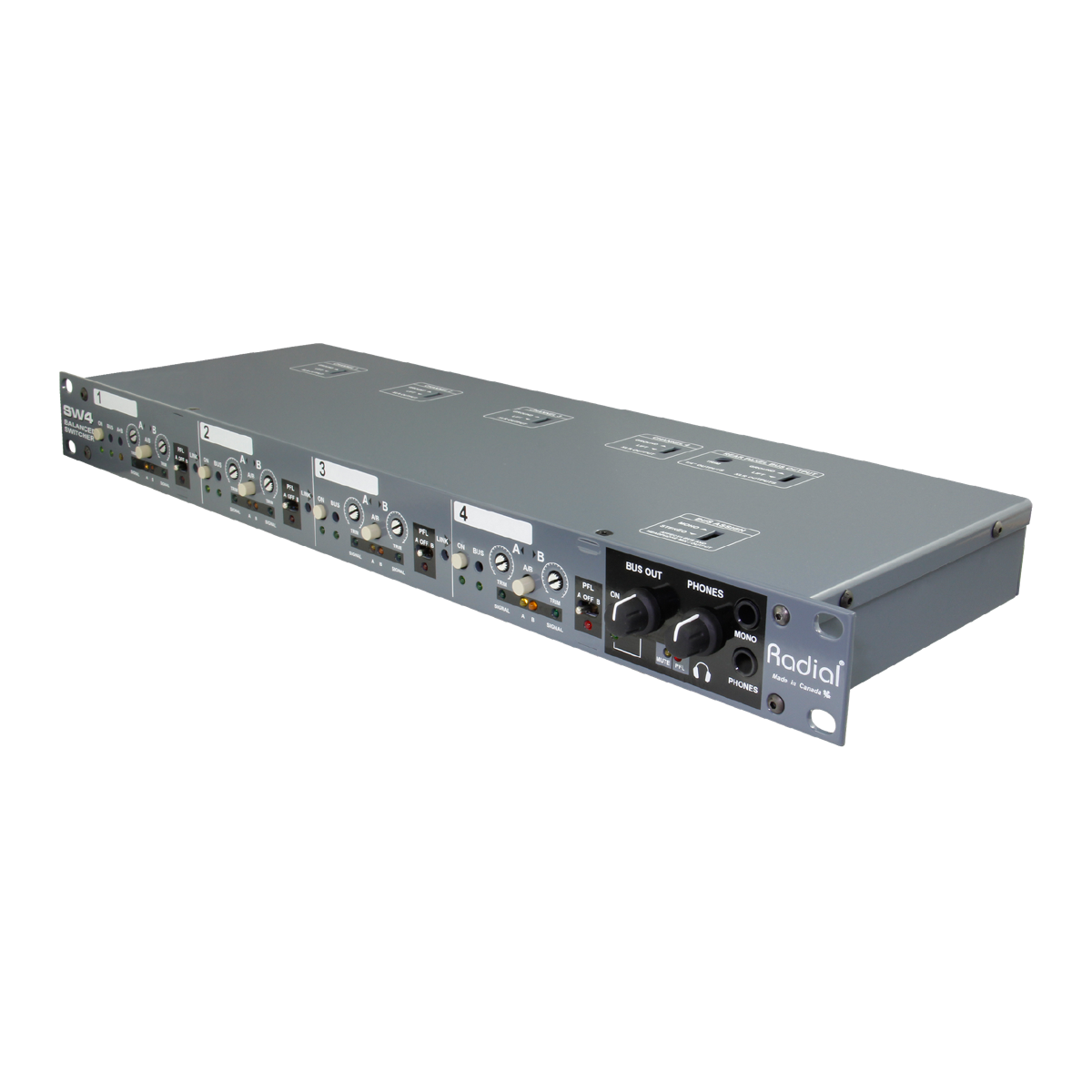

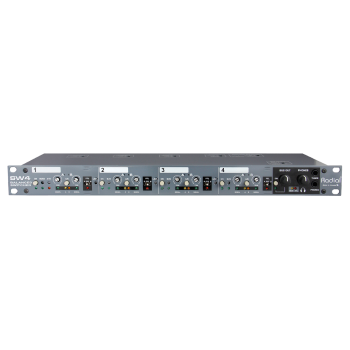

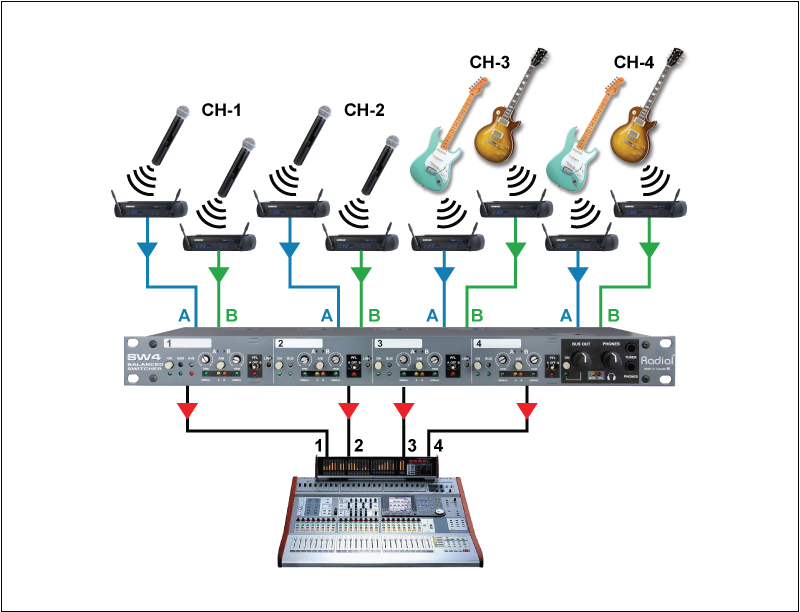

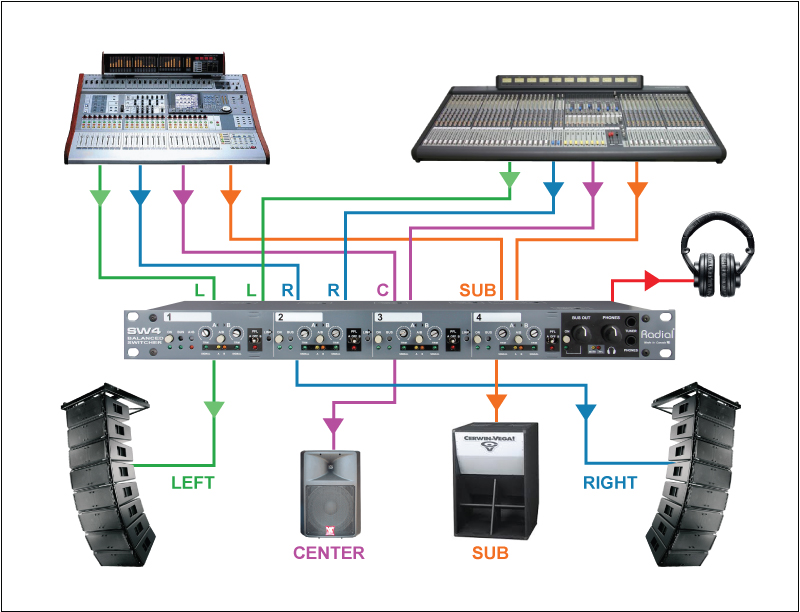

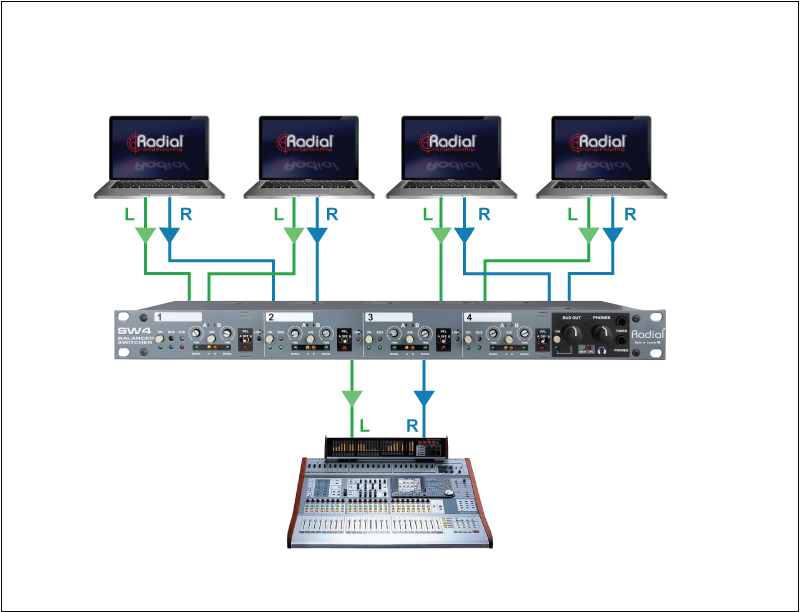

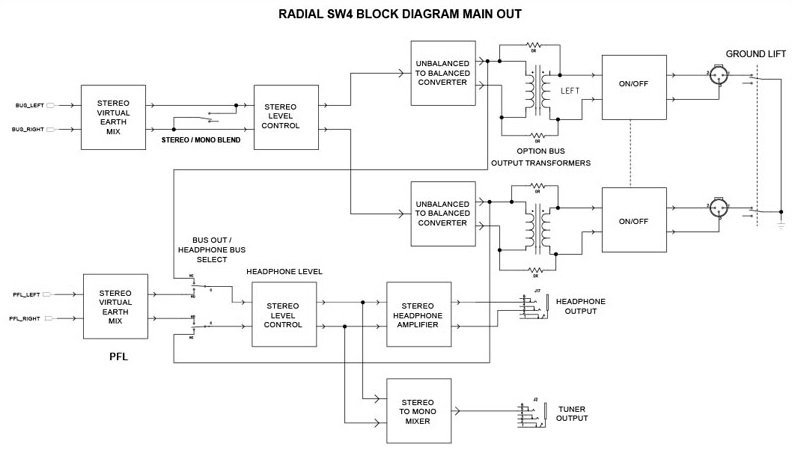

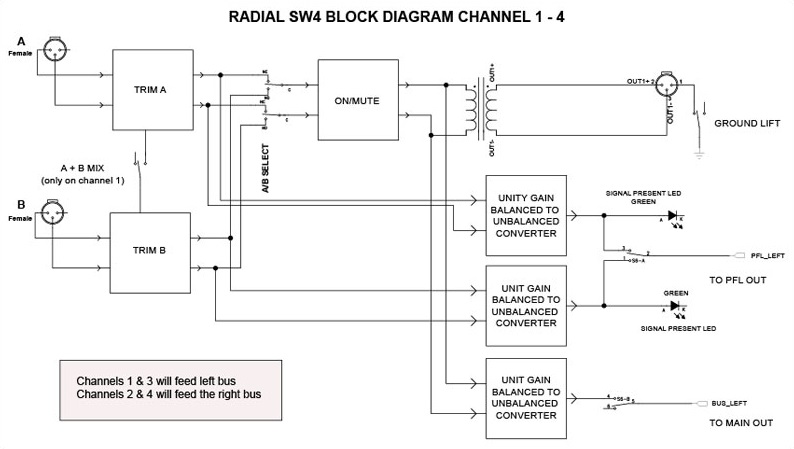

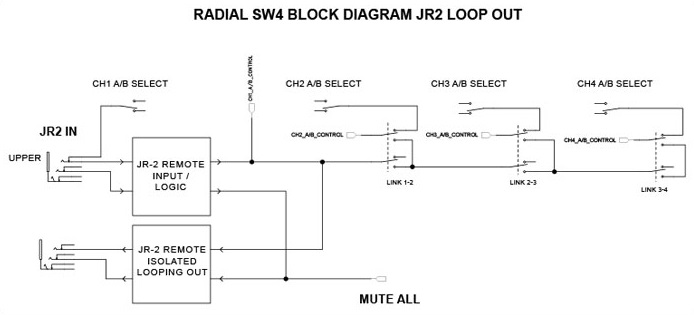

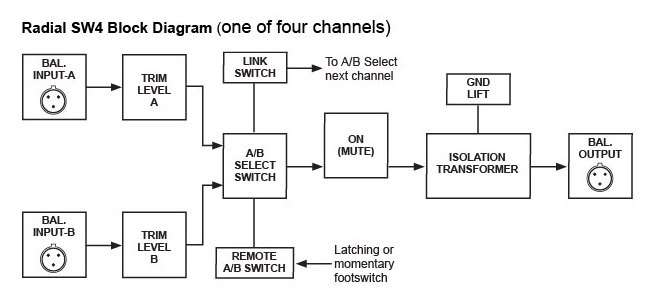

接続例
技術仕様
Specifications
- Audio circuit type: Passive Transformer Coupled with Relay Switching
- Number of channels: 4 x AB select
- Frequency response: 10Hz to 40Khz
- Dynamic range: 136dB
- Total harmonic distortion: 0.002%
- Phase deviation: <3° at all frequencies
- Innermodulation distortion: 0.01%
- Input impedance: Load impedance in parallel with 10K
- Maximum input: +26dBu channel to channel
- Maximum input: +17dBu channel to bus
- Channel to channel gain: -0.26dB with 10k Ohm load
- -2.3dB with 600 Ohm load
- Channel to bus gain: + 8dB with 10k Ohm load
- Channel output impedance: 160 Ohms
- Bus output impedance: 500 Ohms
Features
- Transformer: Eclipse ET-LD2 line output
- Input pad: Variable trim control
- Switches: AB select on each channel
- PFL (pre-fade listen): A & B per channel, master bus
- Bus: Master bus out with headphones
- XLR configuration: AES standard pin-1 ground, pin-2 (+), pin-3 (-)
- Input connectors: XLR female
- Output connectors: XLR male, 1/4" guitar
- Bus output: Stereo or mono assignable
- Ground lifts: On all channels & guitar amp outputs
General
- Power: External 100V - 240V AC with 48V Phantom
- Construction: 14 gauge steel chassis & outer shell
- Finish: Durable powder coat
- Size: (L x W x D) 17.5" x 6" x 1.75" (44.5 x15.25 x 1.75cm)
- Weight:
- Shipping size: (L x W x D): 22" x 10" x 4.5" (55.9 x 25.4 x 11.4cm)
- Shipping weight:
- Conditions: For use in dry locations only between 5°C and 40°C
商品コード
EANコード: 0676101041299
