Trim 2

民生機レベルDI

radial JDI
Radial JDI
Radial JDI
Radial JDI

製品紹介

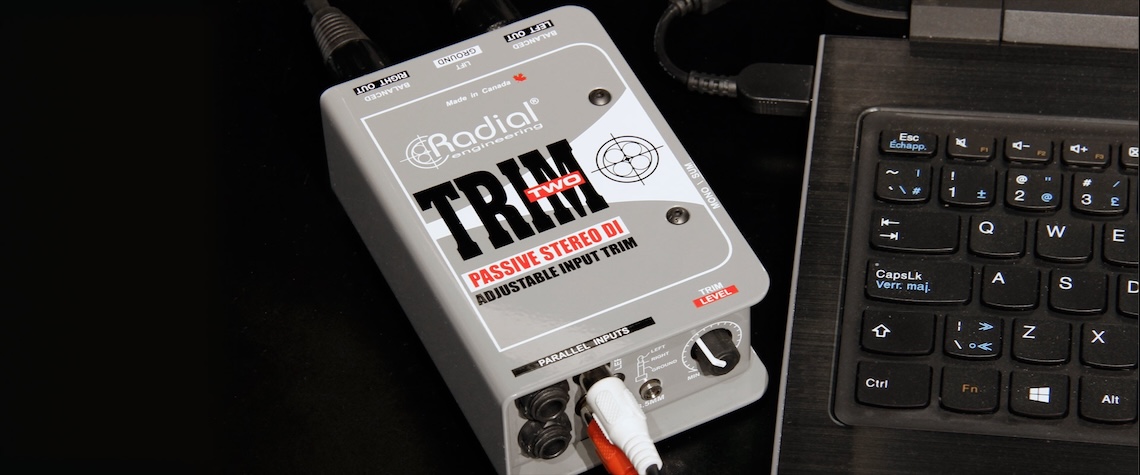

本機は民生用のラインレベル機器に最適なパッシブDIボックスです。特長はその入力レベル・コントロール。アクセスしやすいフロント・パネルにあるので、ステージでとっさの時でも素早く音量を調節できます。本機はキーボード|DJ機器|AV機器|パソコン|タブレット等に最適です。

優れた音質
回路はパッシブで、周波数特性は20Hz〜20kHzまでフラットです。ヘッドルームが+15dBまでと広いので、-10dBの民生機からプロオーディオ機器まで様々な機器に対応します。

入力(スルー)端子&スイッチ

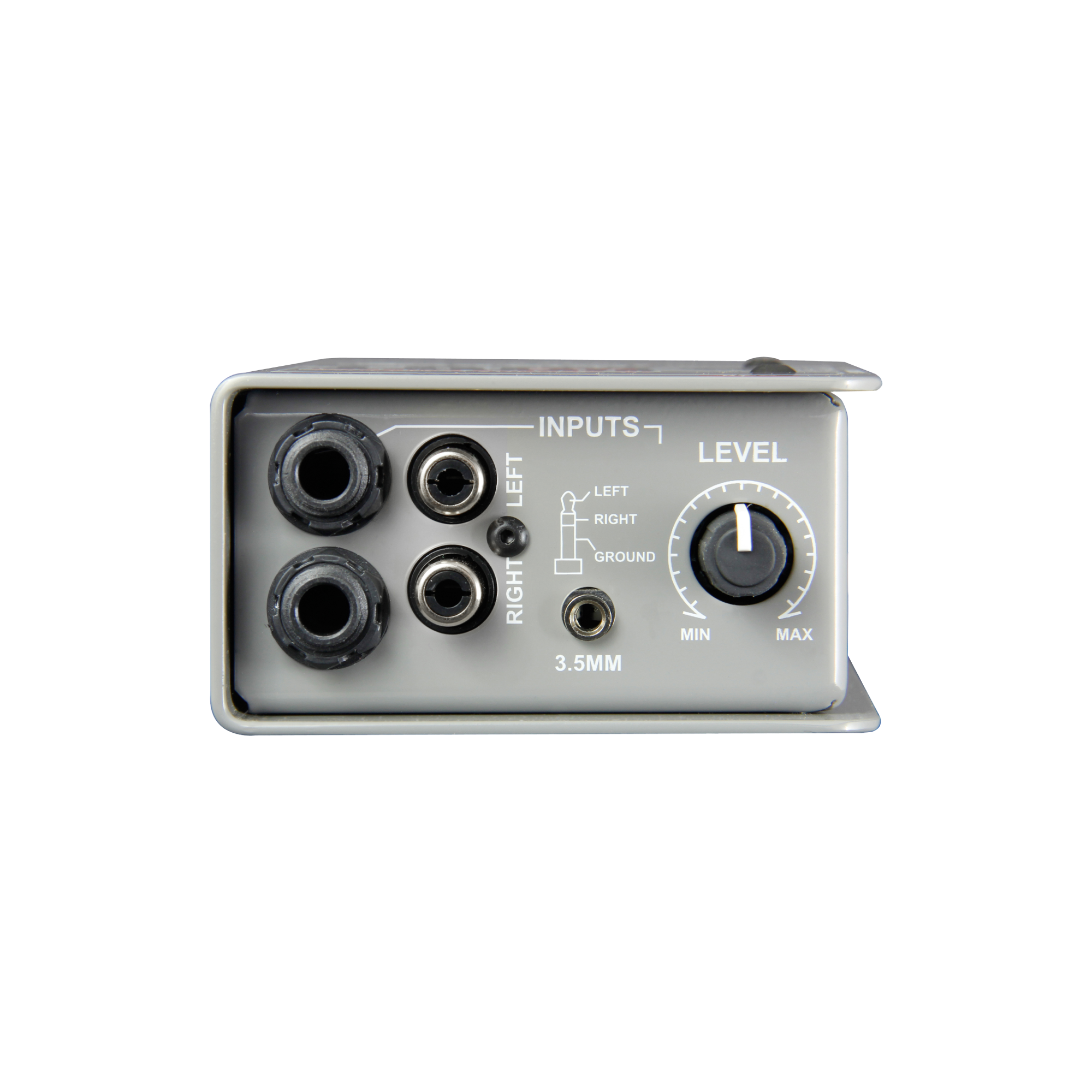

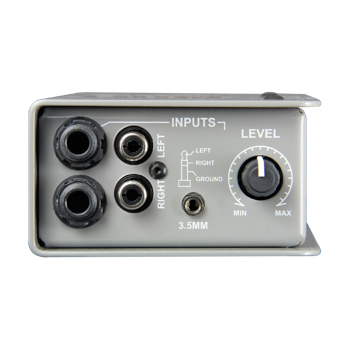

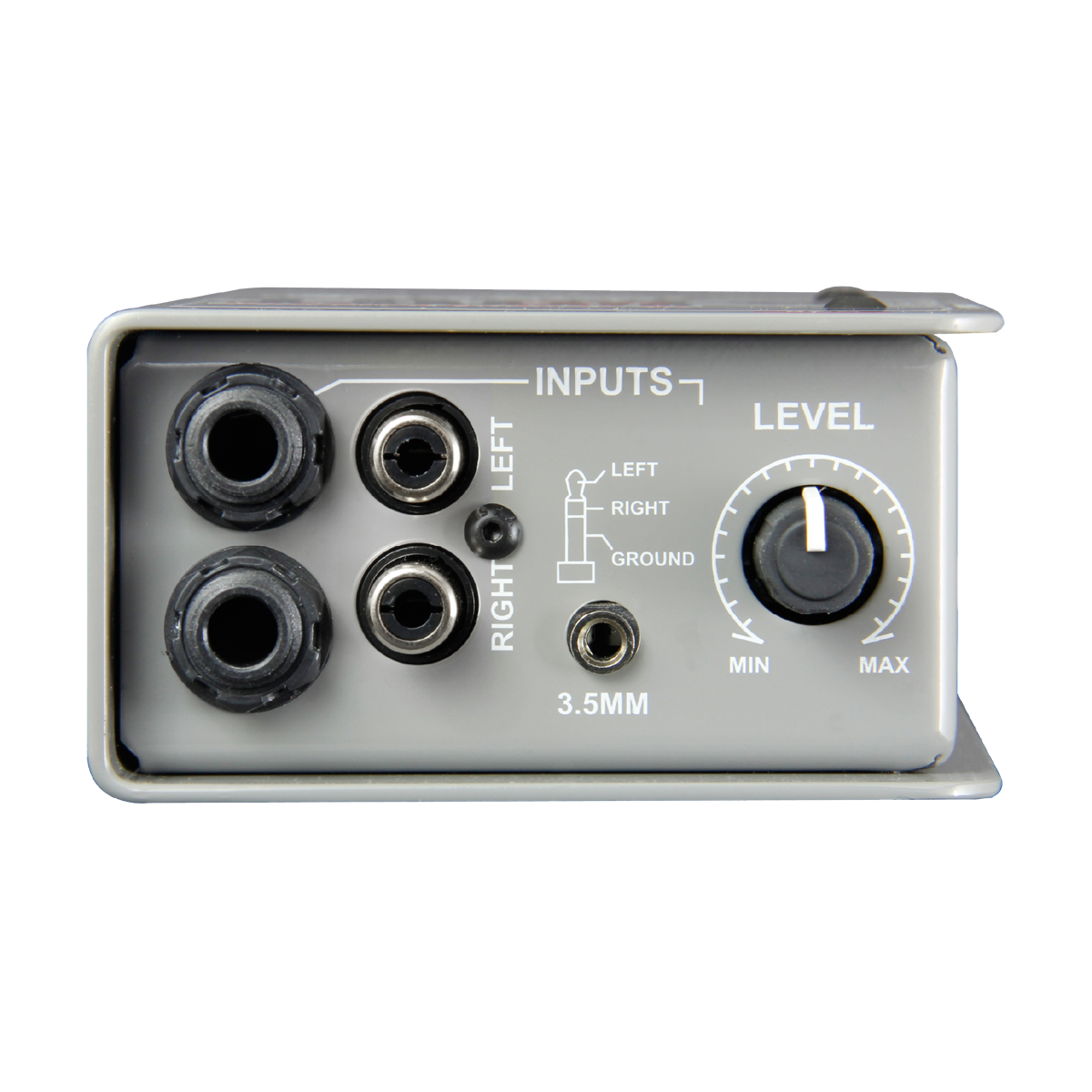

入力端子は、1/4インチ・フォーン(L/R)|RCA(L/R)|3.5mmステレオを搭載。これらの端子はパラレル接続されているので、モニター・スピーカーへのスルー端子としても使用できます。MONO/SUMスイッチを使えば、ステレオ音源をモノラルにミックスできます。PAに送るチャンネルを減らしたり、モノラル出力2系統のスプリッターとしても使えます。

グランド・ループが原因のノイズを除去

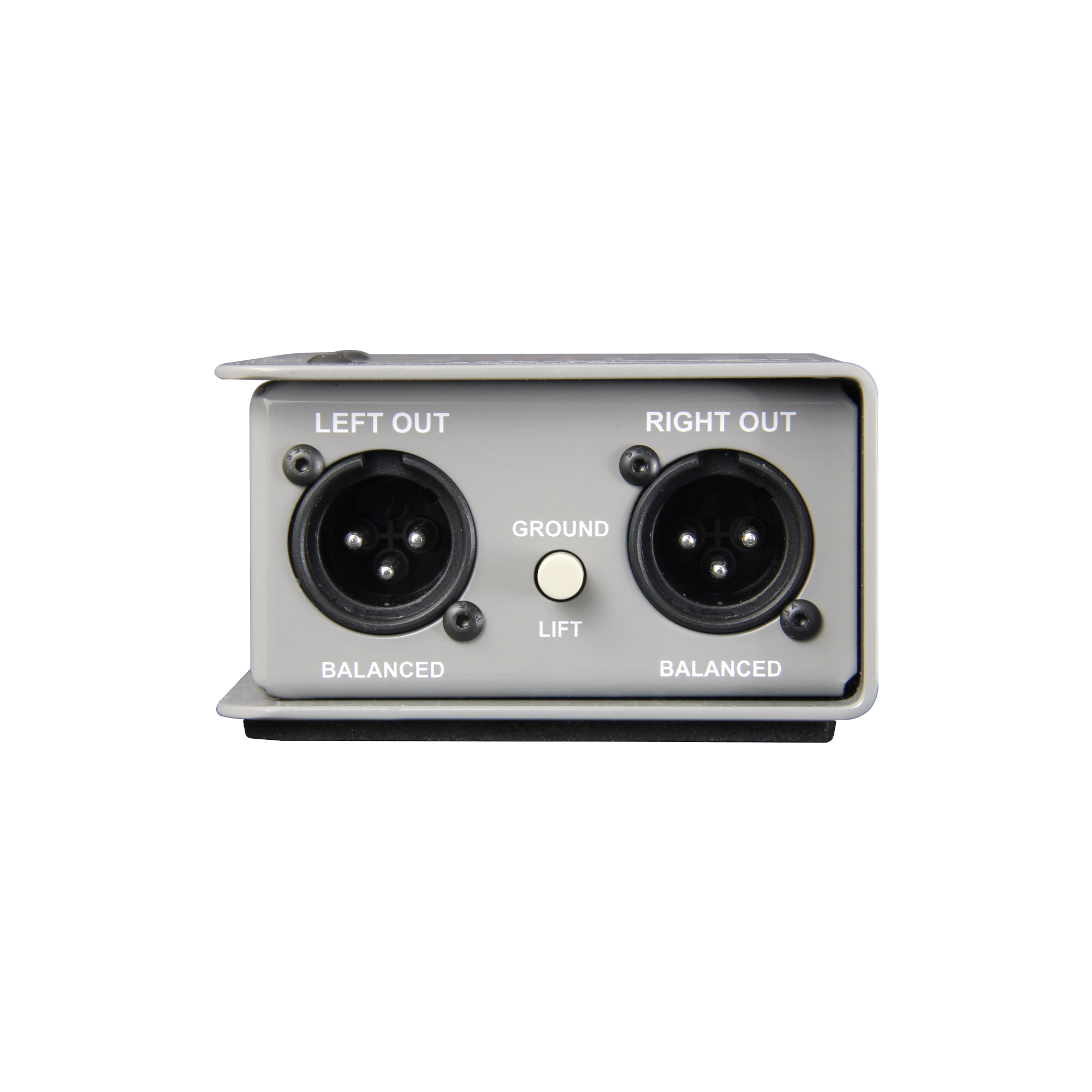

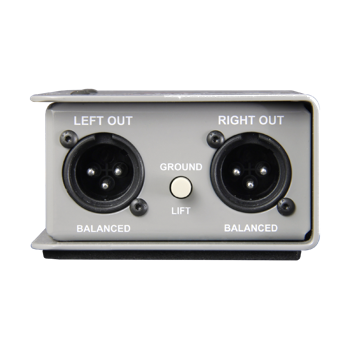

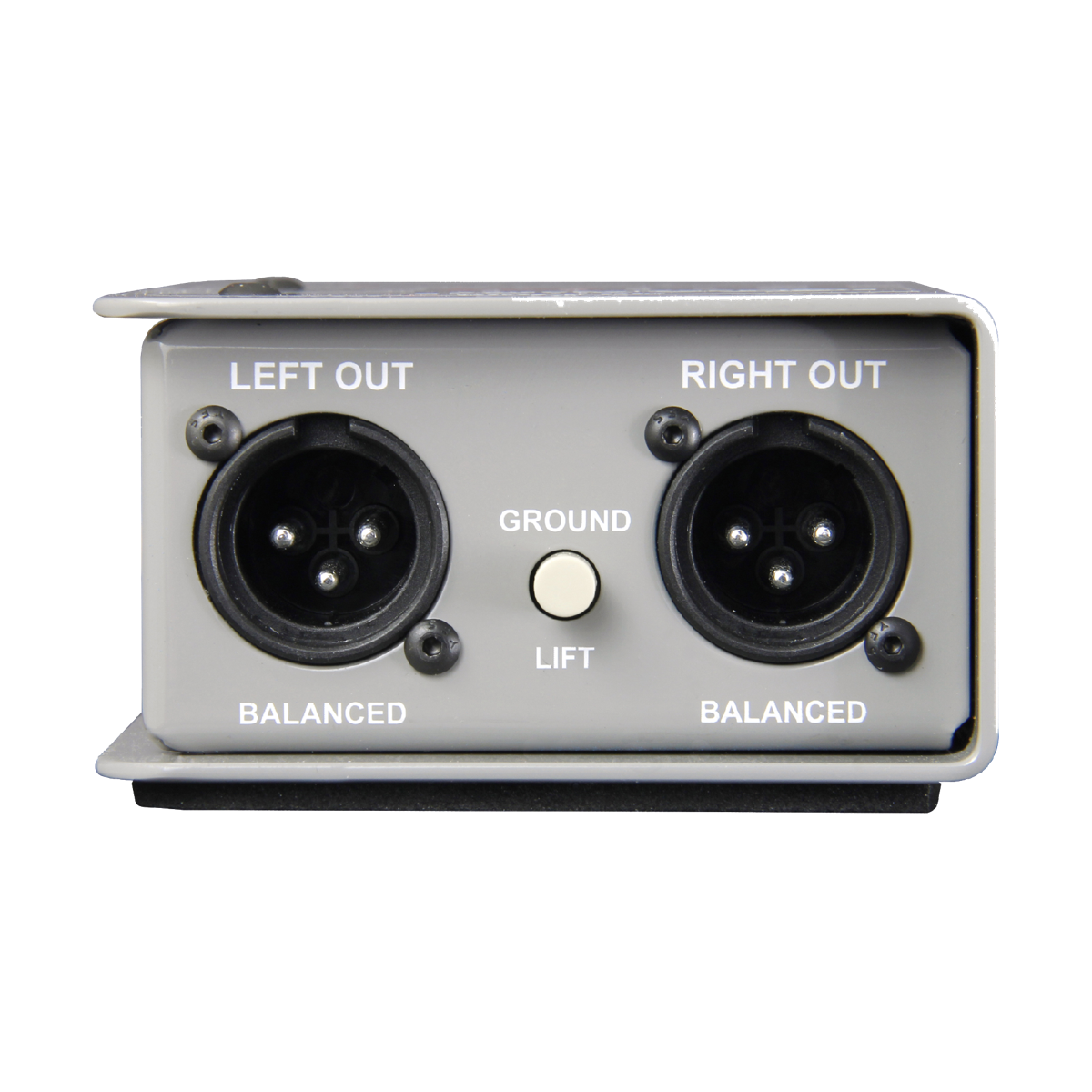

優れたサウンドのEclipseトランスを2基搭載し、バランス信号への入出力間をアイソレートしています。これによりグランドループが原因で発生するハムやバズを防ぎます。ノイズ対策としては更に、XLR出力のグランドを浮かせるグランド・リフトスイッチも搭載しています。

プロ仕様の作り

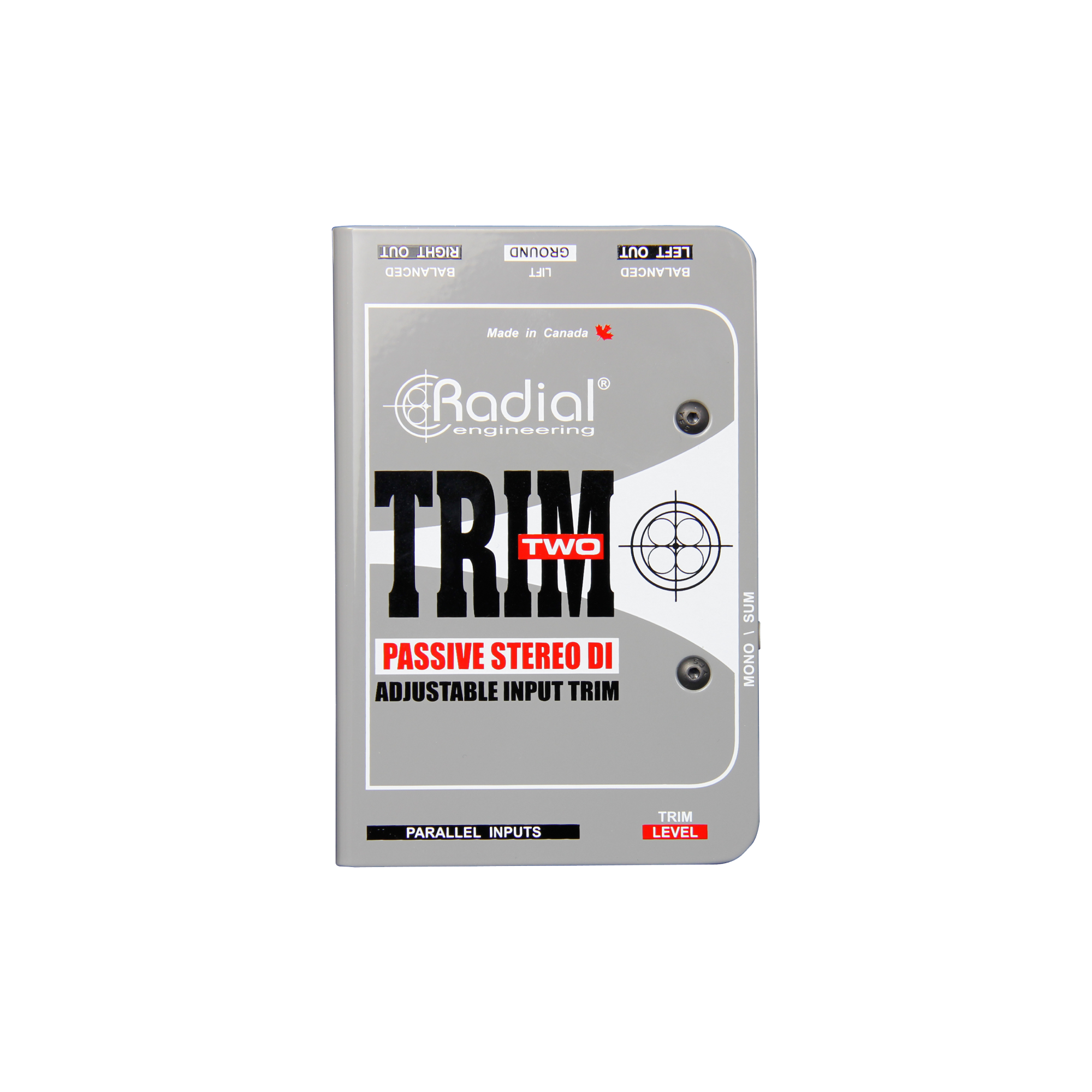

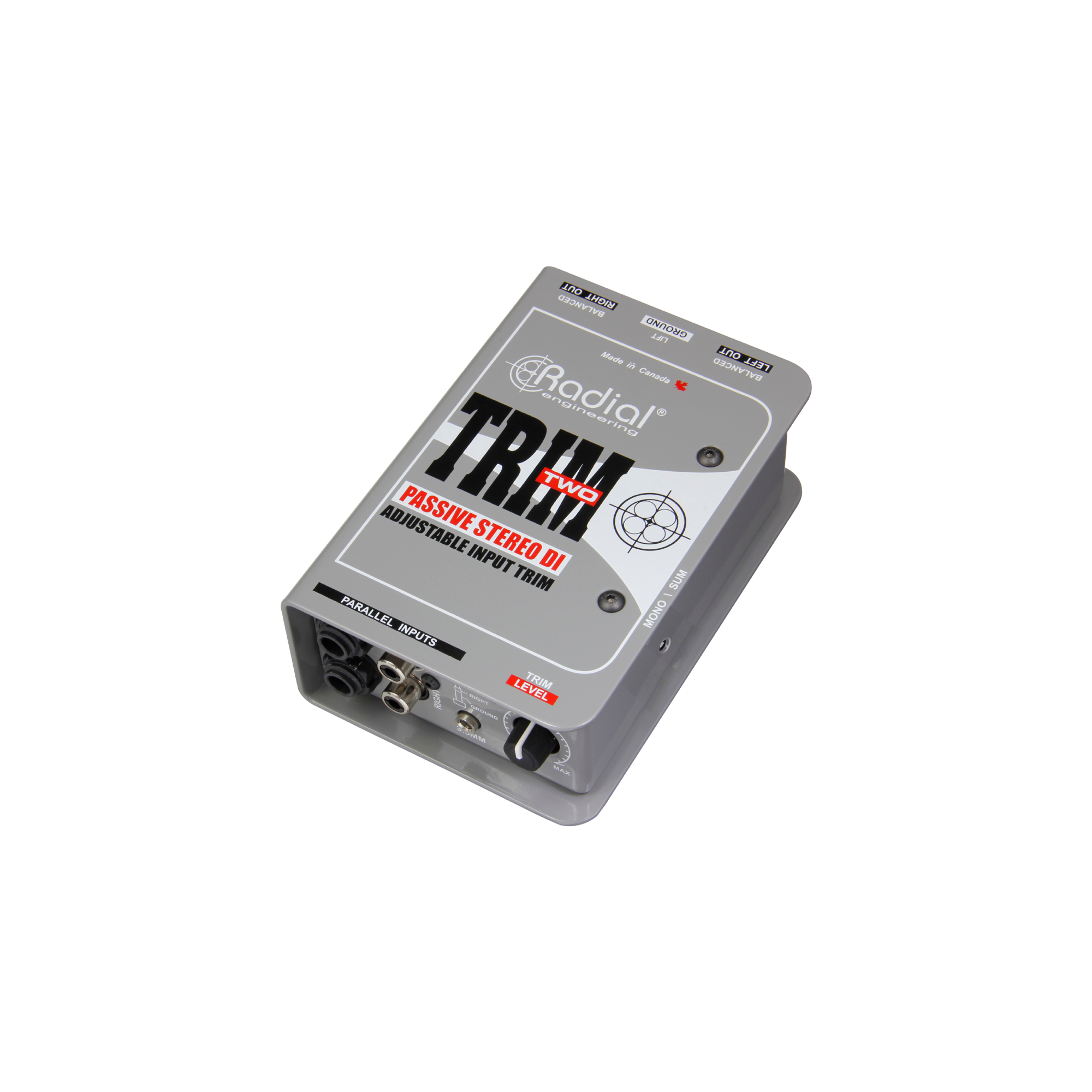

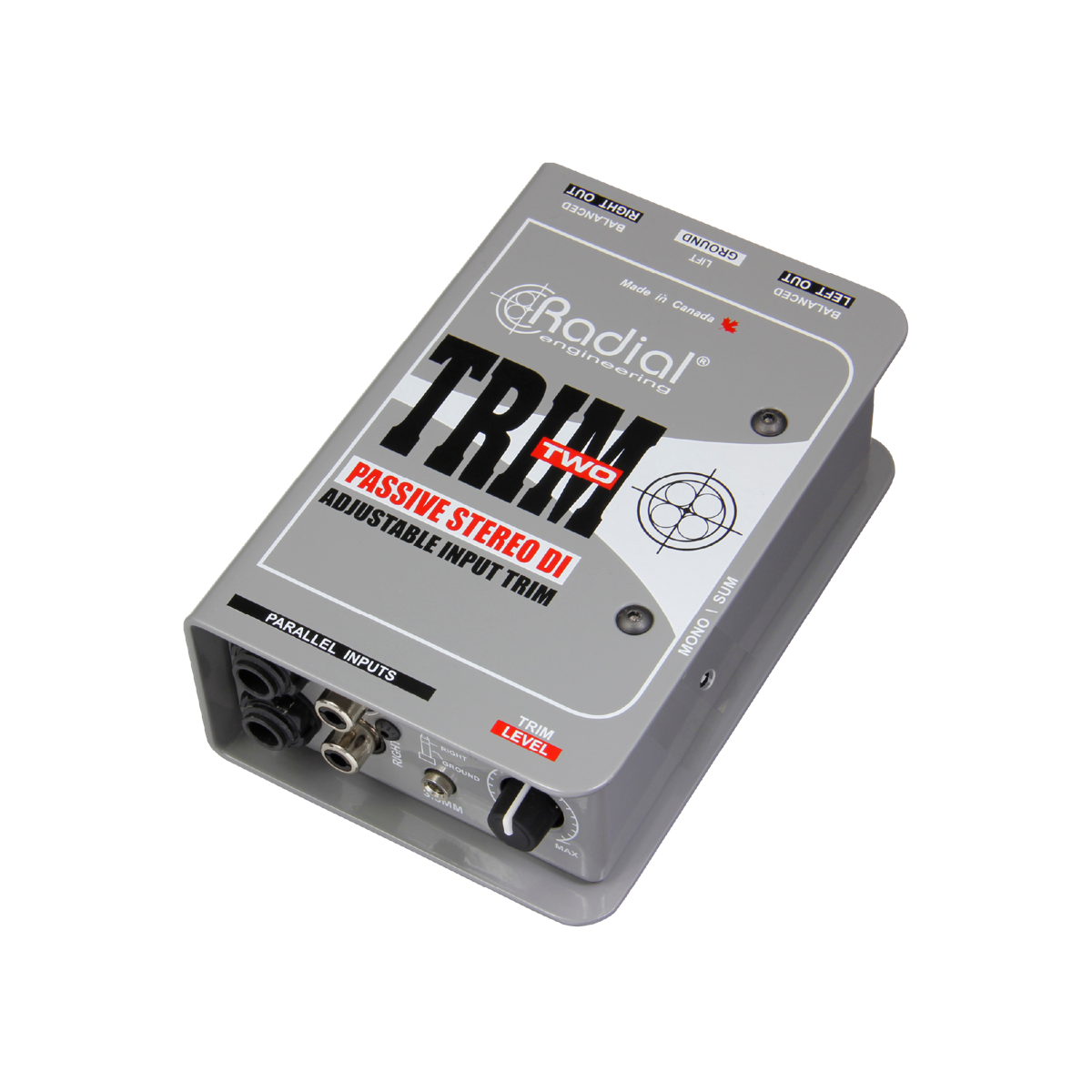

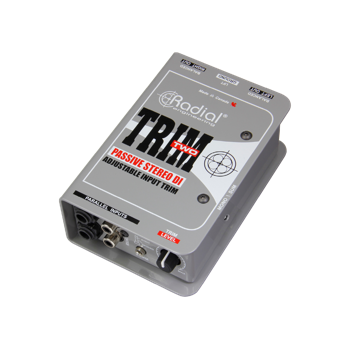

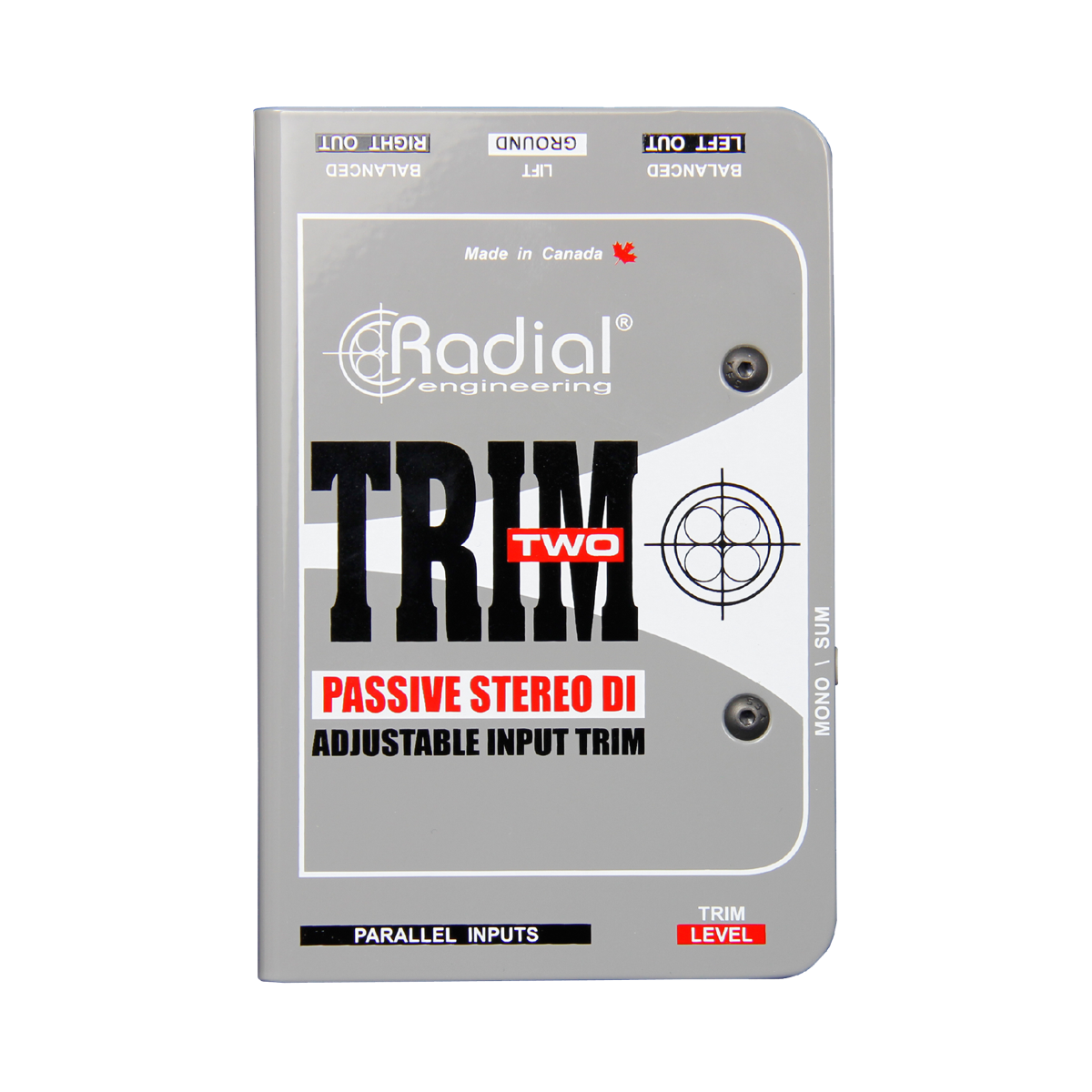

プロの現場での過酷な使用にも耐える非常にタフな作りです。ケースはスチール製で外部ノイズを防ぐと共に14ゲージと分厚く頑丈です。スイッチの周りが張り出した独特なブックエンド・スタイルにより、コントロールやスイッチもしっかりと保護します。内部フレームは衝撃やねじれに強く、ハンダ剥がれの起こりにくい基板を使用しています。これら様々な機能により、ハムがなくクリアな信号を出力できます。加えて、安心信頼のカナダ製です。

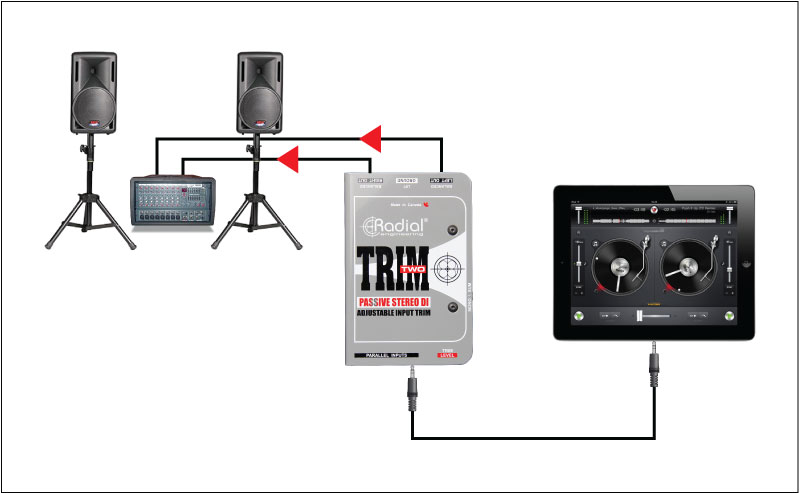

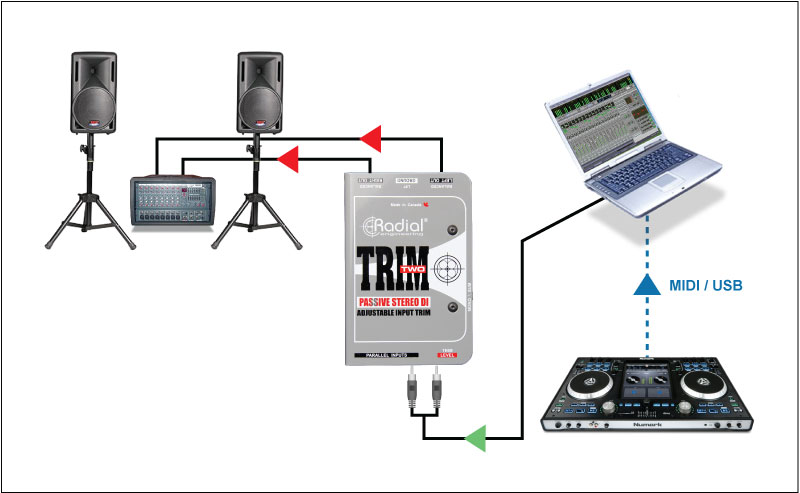

接続例

技術仕様

Specifications
  • Audio circuit type: Passive, transformer based
  • Number of channels: Dual channel (stereo)
  • Frequency response: 20Hz to 20KHz
  • Dynamic range: >100dB
  • Maximum input: +20dB @ 20Hz
  • Total harmonic distortion: 0.009%
  • Phase deviation: <10°
  • Input impedance: 10K Ω, unbalanced
  • Output impedance: 2.8K Ω, balanced
Features
  • Transformer: Custom
  • Shield: Copper foil
  • Input pad: Variable level control
  • Mono sum: Merges left + right sources to mono
  • Ground lift: Disconnects pin-1 @ both XLR outputs
  • XLR configuration: AES standard (pin-2 Hot)
  • Connectors: 1/4", RCA and 3.5mm input, XLR-M ouput
General
  • Construction: 14 gauge steel chassis & outer shell
  • Finish: Durable powder coat
  • Size: (W x H x D) 84 x 127 x 48mm (3.3" x 5.0" x 2")
  • Weight: 0.70 kg (1.55 lbs)
  • Shipping size: (W x H x D) 102 x 76 x 165mm (4" x 3" x 6.5")
  • Shipping weight: .87 kg (1.92 lbs)
  • Power: Passive, no power required
  • Conditions: For use in dry locations only between 5°C and 40°C

商品コード

EANコード: 0676101043507
