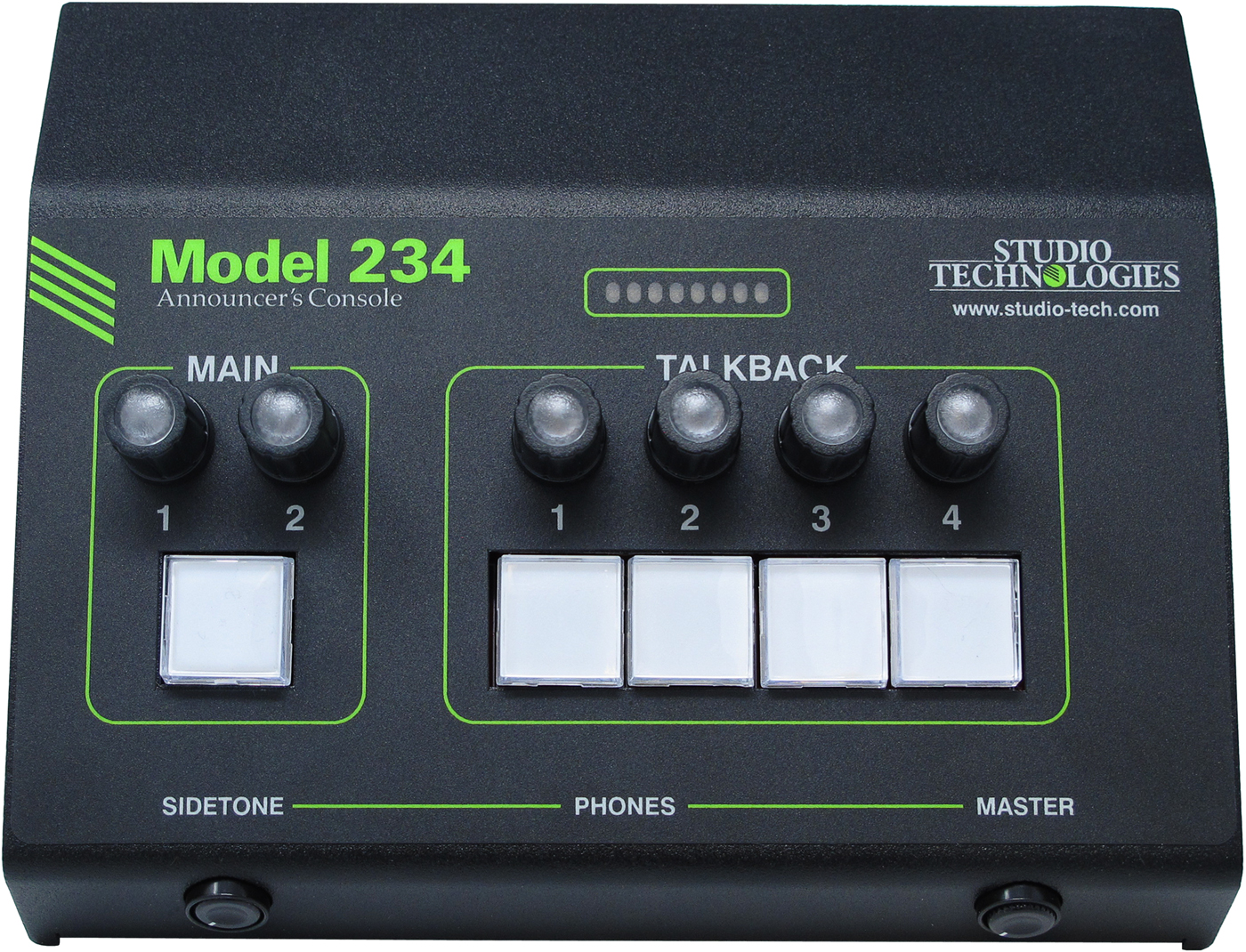

Model 234

Dante対応アナウンサーズ・コンソール
(メイン出力 x1 AUX出力 x1 トークバック出力 x4 / メイン入力 x2 トークバック入力 x4)

Model234アナウンサーズコンソールは、高性能のマイクとヘッドフォンを活用するアナウンサーとコメンテーターによるオンエアおよびライブイベント用に設計されています。 Danteサポートし、豊富な機能を備えています。コンパクトなテーブルトップユニットは、STcontrollerソフトウェアアプリケーションを使って詳細設定をすることができます。 ユーザーは5つのオーディオ出力チャンネル(メイン1つとトークバック4つ)を制御することができます。 2つのギガビット(GbE)イーサネットインターフェイスにより、Danteの冗長動作が可能となっています。Power-over-Ethernet(PoE)接続またはDC12Vの外部電源を使用して給電されます。

主な特長
  • Dante audio-over-Ethernet テクノロジー
  • 高音質設計
  • メイン1系統、AUX1系統、トークバック4系統のDante出力
  • メイン2系統、トークバック2系統のDante入力
  • 20~65dBの調整可能なゲインとP48ファンタム電源を備えたマイク入力
  • パッシブ切り替えアナログマイク出力
  • サイドトーン機能を内蔵した1/4インチヘッドフォン出力
  • 2つのGigabit Ethernetインターフェイスを使用し冗長機能を搭載したDante I/F
  • PoEおよびDC12V給電
  • IFB(talent cueing)機能
  • REMI(リモートプロダクション)アプリケーション向けに設計
  • コンパクトで強靭な筐体
  • 本体の設定はSTcontrollerを使用
  • AES67およびDante Domain Managerのサポート
技術仕様

ネットワークオーディオテクノロジー:

  • Type: Dante audio-over-Ethernet
  • AES67-2013対応
  • Dante Domain Manager(DDM)対応
  • Network Configuretion:スイッチまたはリダンダント
  • Bit Rate:16、24 、32Bit
  • Sanpring Rate:48 kHz、96 kHz
  • Transmit Channel(OUTPUT): 8(Main, Aux, Talkback 1-4, Phones L/R)
  • Receive Channel(INPUT): 7(Main 1-2, Talkback 1-4, Mic In)
  • Dante Audio Flows: 16transmit, 16receive

ネットワークインターフェイス:2, Primary-PoE and Secondary

  • Type: 1000BASE-T (Gigabit Ethernet) / IEEE 802.3ab (10または100 Mbps非対応)
  • Power-over-Ethernet (PoE): / IEEE 802.3af (PoEはPrimary networkのみ)

マイク入力/プリアンプ

  • Type: 電子バランス
  • Compatibility: ダイナミックまたはコンデンサーマイク
  • Phantom Power: 公称DC45V, IEC 61938 P48規格に適合
  • Input Impedance: 3.6kΩ
  • Gain Range: 20・5 dB、1 dBステップで調整可能
  • Frequency Response: 20Hz~22kHz, +0/・ dB,
  • Distortion (THD+N): <0.0025%, measured@1kHz,・6dBu input, 40dB Gain (Output@・0dBFS); <0.0004%, measured@1kHz,0dBu input, 20dBGain
  • Dynamic Range: >120dB, 20dB Gain, A-weighted
  • EIN: ・27dBu, 22kHz bandwidth, 65dB Gain, 150Ω source resistance
  • CMRR: >65 dB, 20 Hz to 20 kHz, 40 dB Gain

ヘッドホンアウト:

  • Type: 2チャンネル (ステレオ)
  • Compatibility: ステレオ (dual-channel) またはモノラル (single-channel) ヘッドホン, ヘッドセット, または公称インピーダンス50Ω以上のイヤホン
  • Maximum Output Voltage: 3.0 Vrms、1kHz、 150Ω負荷
  • Frequency Response: 20Hz~22kHz, +0/・dB
  • Dynamic Range: >101 dB, A-weighted
  • Distortion (THD+N): <0.025%, measured at 1 kHz, 0 dBu output

構成: Studio TechnologiesのSTcontrollerソフトウェアアプリケーション、バージョン2.09.00以降が必要

電源:

  • Power-over-Ethernet (PoE):IEEE 802.3af class0準拠 (classification unimplemented, ・2.94W)
  • External: DC10~18V, 最大550mA@DC12V (オプション電源ユニット PS-DC-02)

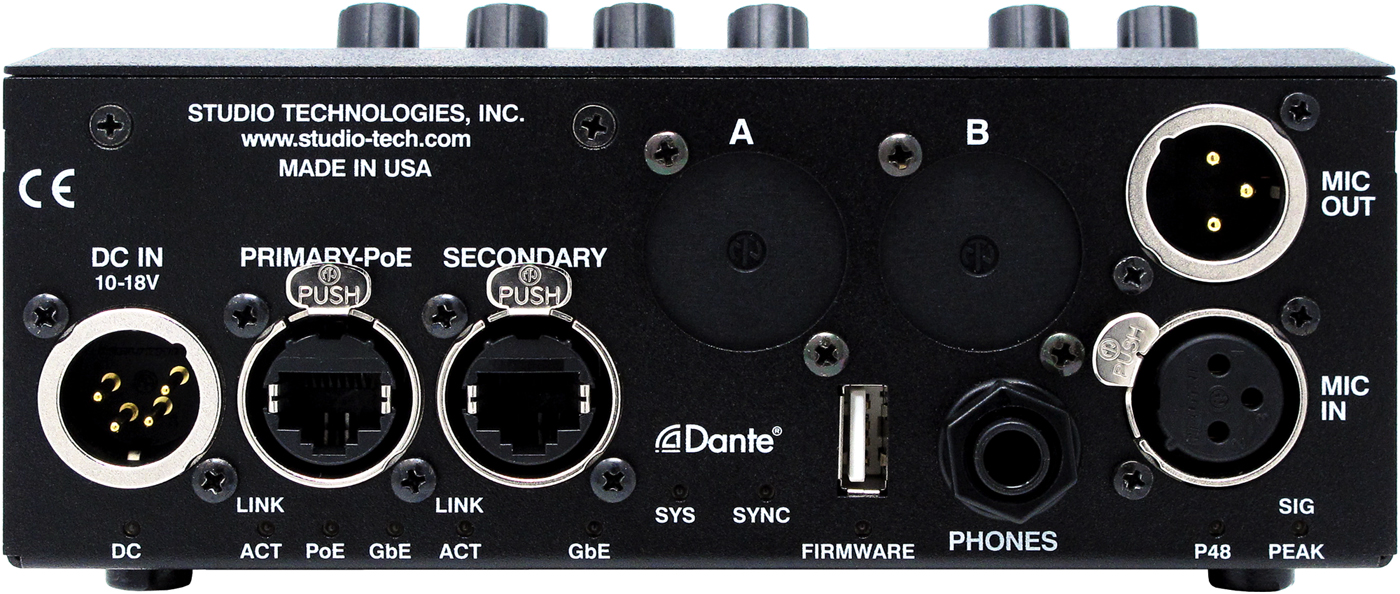

コネクター:

  • Microphone Input: XLR3ピンメス
  • Microphone Output: XLR3ピンオス
  • Headphone Output: ・inch 3極ジャック
  • Ethernet: Neutrik NE8FBH etherCON RJ45レセプタクル
  • External DC: XLR4ピンオス (1ピン マイナス, 4ピン プラス)
  • USB: type Aレセプタクル (ファームウエアアップデート用)

スペアコネクター: 2

  • Allows Studio Technologies' cable assemblies or option modules to be installed. Also compatible with Neutrik NC*D-L-1 connectors (*=3F, 3M, 5M, 6F, 6FS, etc.).

寸法 (全体):

  • 幅16.5 cm
  • 高さ7.4 cm
  • 奥行き12.5 cm

重量:

  • 0.95kg

記載されている仕様および情報は、予告なしに変更されることがあります。

オプション

PS-DC-02J

パワーサプライ(DC12V 1.5A)

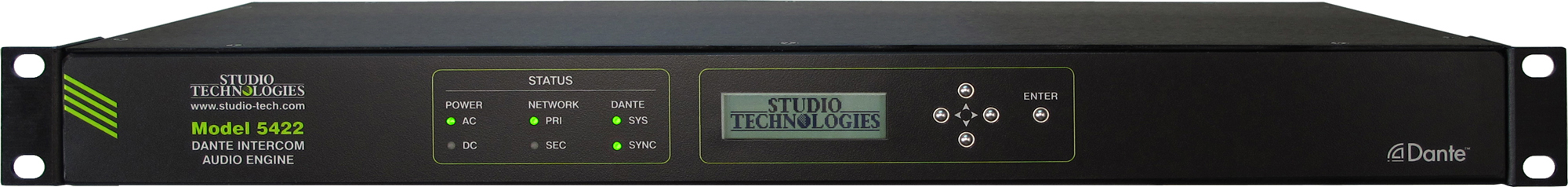

Model 5422

Dante インターカムオーディオエンジン
Model5422-01
(32ch x1)
Model5422-02(32ch x2)

IFB Talent Cueing機能を使用するためにはmodel5422が必要となります。
