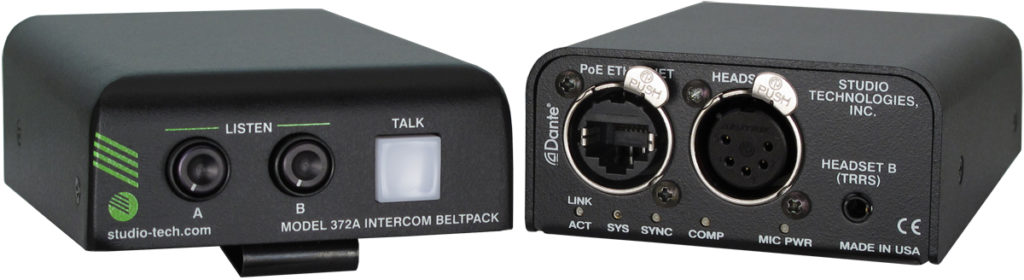

Model 372A

Dante対応インターカムベルトパック(5ピンXLRメス)

Model372A DanteRインターカムベルトパックは、1チャンネルの送信と2チャンネルの受信を組み合わせた非常にコンパクトなデバイスです。 このユニットは、従来のアナログパーティーラインインターカムが提供する機能をベースにして、DanteRネットワークオーディオが提供する高度なパフォーマンスと柔軟性とともに、 さまざまな新機能を追加しました。 標準のIPネットワークを介して、2台のモデル372Aを使って「ポイントツーポイント」で使用するか、複数のモデルの372Aおよび他の互換性のあるStudio Technologies製品のベルトパックユニットを使用し、 Model5421もしくは5422などのDante Intercom Audio Engineなどの外部Dante対応オーディオマトリックスを使用して、パーティーラインのインターカムアプリケーションを作成することができます。

主な特長
  • Dante audio-over-Ethernet テクノロジー
  • 送信1チャンネル、受信2チャンネル
  • ダイナミックマイクおよびエレクトレットマイク対応
  • 5ピンXLRメス端子
  • 3.5 mm 4芯TRRSヘッドセットコネクタ
  • 着信/表示機能
  • 高音質設計
  • 内部設定にはSTcontrollerアプリケーションを使用
  • AES67対応 Dante Domain Manager対応
  • PoEによる電源供給
技術仕様

電源

  • PoE：クラス1（Low Power、≤3.84W）IEEER 802.3af準拠

ネットワークオーディオテクノロジー

  • Type: Danteオーディオネットワーク
  • AES67-2013対応
  • Dante Dommein Manager対応
  • Bit Rate: 24
  • Sample Rate: 48kHz
  • Dante Transmitter (Output) Channels: 2
  • Dante Receiver (Input) Channel: 2
  • Dante Flows: 2 transmitter, 2 receiver

ネットワークインターフェース

  • Type：100BASE-TX、ツイストペアイーサネット、PoE対応
  • Data Rate: 100Mb/s（10Mb/s,1000Mb/s "GigE"はサポートされていません）
  • Compatibility-Headset A: ダイナミックまたはエレクトレットマイク（低電圧DC電源）を備えたシングルまたはデュアルイヤーブロードキャストスタイル
    Pin1 Mic common, Pin2 Mic, Pin3 Phones common, Pin4 phones left, Pin5 phones right
  • Compatibility-Headset B: CTIA・AHJ 互換（通常はエレクトレットパワードマイクを使用）
    Tip phones Left, Ring1 phones right, Ring2 common, Sleeve mic,

オーディオチャンネル

  • 2 talk, 2 listen

マイク入力

  • Compatibility: ダイナミックまたはエレクトレットマイク（低電圧DC電源）
  • Type: アンバランス
  • Electret Microphone Power: DC3.3V 2k抵抗経由, On/Off可能
  • Gain: 24、30、36、42、または48 dB、選択可能、参考-60dBu入力からDante出力（-20dBFS公称）
  • Frequency Response:40 Hz～20 kHz、-3 dB
    • Distortion (THD+N): <0.02％（最小ゲイン時）
  • Dynamic Range: 91 dB

コンプレッサー

  • アプリケーション: Danteトランスミッター（出力）チャンネルとサイドトーンオーディオに適用
  • Threshold: 2dB 公称レベル以上(-19dBFS)
    • B
  • Slope: 2:1
  • Status LED: コンプレッサー active

ヘッドフォン出力

  • Type: 2チャンネル
  • Compatibility: 公称インピーダンス50Ω以上のステレオ（デュアルチャンネル）またはモノラル（シングルチャンネル）ヘッドセットへの接続用
  • Maximum Output Voltage: 2.8 Vrms、1 kHz、150Ω負荷時
  • Frequency Response: 20 Hz～20 kHz、-3 dB
    • Distortion (THD+N):<0.002％
  • Dynamic Range: > 100 dB

通話受信機能

  • Implementation: 両方のDanteレシーバー（入力）チャンネルを監視して通話信号の有無を確認します
  • Signaling Method: オーディオチャンネル内 20kHz, ±800Hz,
  • Call Receive Level: 最小 -27dBFS

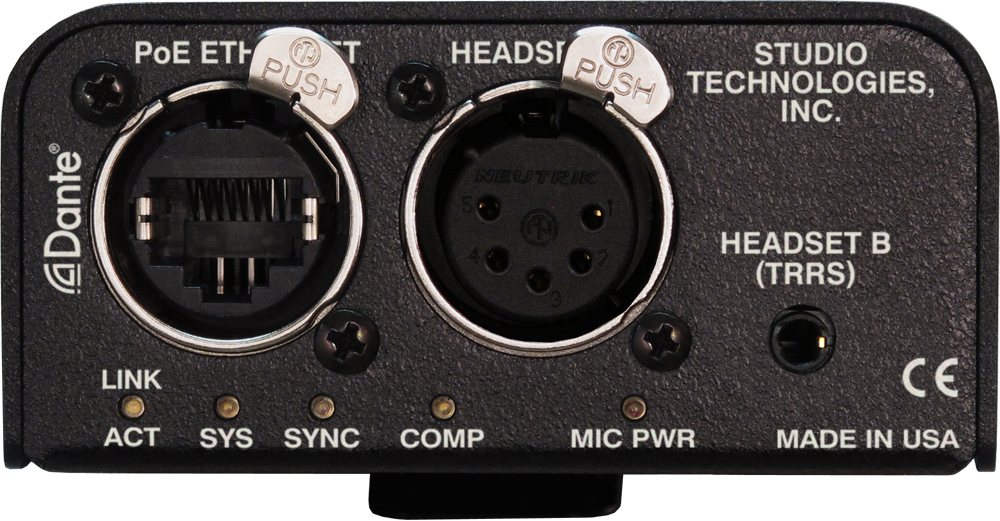

コネクタ

  • HeadsetA: 5ピンメスXLR
  • HeadsetB: 4芯（TRRS）3.5mmジャック、JEITA(日本標準)/EIAJ RC-5325A
  • Ethernet: Neutrik NE8FBH etherCON RJ45レセプタクル
  • USB: タイプAレセプタクル（Model372Aのエンクロージャー内にあり。ファームウェアの更新にのみ使用）
  • Configuration: requires Studio Technologies STcontroller software application, version 1.06.00 and later (STcontroller is compatible with Windows version 7 and later)

構成

  • Studio TechnologiesのSTcontrollerソフトウェアアプリケーション、バージョン2.01.00以降が必要

環境

  • Operating Temperature: 0・0℃
  • Storage Temperature: ・0・0℃
    • Humidity: 0・5％(結露なきこと)
オプション

Model 5421

Dante 16chインターカムオーディオエンジン

※3台以上のベルトパックを接続する場合に必要です。

Model 5422

Dante インターカムオーディオエンジン
Model5422-01(32ch x1)
Model5422-02(32ch x2)

※3台以上のベルトパックを接続する場合に必要です。
