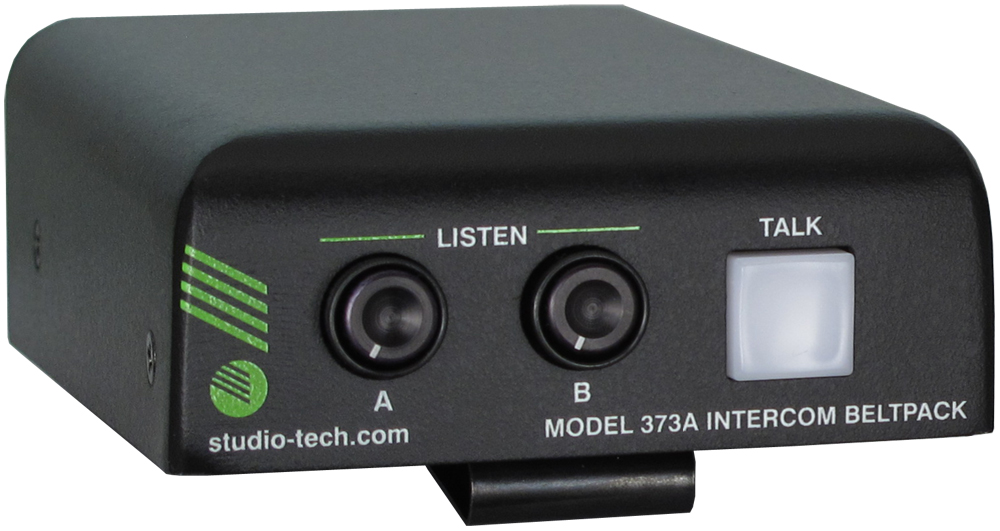

Model 373A

Dante対応インターカムベルトパック(4ピンXLRオス)

Model373Aインターカムベルトパックは、1チャネルの送信と2チャネルの受信を組み合わせた非常にコンパクトなデバイスです。 このユニットは、従来のアナログパーティーラインインターカムが提供する機能をベースにして、DanteRネットワークオーディオが提供する高度なパフォーマンスと柔軟性とともに、 さまざまな新機能を追加しました。 標準のIPネットワークを介して、2台のModel373Aを使って「ポイントツーポイント」で使用するか、複数のModel373Aおよび他の互換性のあるStudio Technologies製品のベルトパックを使用し、 Model5421もしくは5422など Dante Intercom Audio Engineなどの外部Dante対応オーディオマトリックスを使用して、パーティーラインのインターカムアプリケーションを作成することができます。

主な特長
  • Dante audio-over-Ethernet テクノロジー
  • 送信1チャンネル、受信2チャンネル
  • ダイナミックマイクおよびエレクトレットマイク対応
  • 4ピンXLRオス端子
  • 3.5 mm 4芯TRRSヘッドセットコネクタ
  • 着信/表示機能
  • 高音質設計
  • 内部設定にはSTcontrollerアプリケーションを使用
  • AES67対応 Dante Domain Manager対応
  • PoEによる電源供給
技術仕様

電源

  • PoE：クラス1（Low Power、≤3.84W）IEEER 802.3af準拠

ネットワークオーディオテクノロジー

  • Type: Danteオーディオネットワーク
  • AES67-2013対応
  • Dante Dommein Manager対応
  • Bit Rate: 24
  • Sample Rate: 48kHz
  • Dante Transmitter (Output) Channels: 2
  • Dante Receiver (Input) Channel: 2
  • Dante Flows: 2 transmitter, 2 receiver

ネットワークインターフェース

  • Type：100BASE-TX、ツイストペアイーサネット、PoE対応
  • Data Rate: 100Mb/s（10Mb/s,1000Mb/s "GigE"はサポートされていません）
  • Compatibility-Headset A: ダイナミックまたはエレクトレットマイク（低電圧DC電源）を備えたシングルまたはデュアルイヤーブロードキャストスタイル
    Pin1 Mic common, Pin2 Mic, Pin3 Phones common, Pin4 phones left, Pin5 phones right
  • Compatibility-Headset B: CTIA・AHJ 互換（通常はエレクトレットパワードマイクを使用）
    Tip phones Left, Ring1 phones right, Ring2 common, Sleeve mic,

オーディオチャンネル

  • 1 talk, 2 listen

マイク入力

  • Compatibility: ダイナミックまたはエレクトレットマイク（低電圧DC電源）
  • Type: アンバランス
  • Electret Microphone Power: DC3.3V 2k抵抗経由, On/Off可能
  • Gain: 24、30、36、42、または48 dB、選択可能、参考-60dBu入力からDante出力（-20dBFS公称）
  • Frequency Response:40 Hz～20 kHz、-3 dB
  • Distortion (THD+N): <0.02％（最小ゲイン時）
  • Dynamic Range: 91 dB

コンプレッサー

  • アプリケーション: Danteトランスミッター（出力）チャンネルとサイドトーンオーディオに適用
  • Threshold: 2dB 公称レベル以上(-19dBFS)
  • Slope: 2:1
  • Status LED: コンプレッサー active

ヘッドフォン出力

  • Type: 2チャンネル
  • Compatibility: 公称インピーダンス50Ω以上のステレオ（デュアルチャンネル）またはモノラル（シングルチャンネル）ヘッドセットへの接続用
  • Maximum Output Voltage: 2.8 Vrms、1 kHz、150Ω負荷時
  • Frequency Response: 20 Hz～10 kHz、-3dB
  • Distortion (THD+N):<0.002％
  • Dynamic Range: > 100 dB

通話受信機能

  • Implementation: 両方のDanteレシーバー（入力）チャンネルを監視して通話信号の有無を確認します
  • Signaling Method: オーディオチャンネル内 20kHz, ±800Hz,
  • Call Receive Level: 最小 -27dBFS

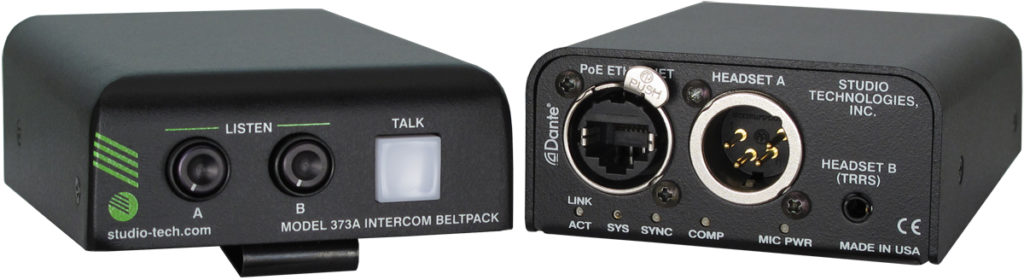

コネクタ

  • HeadsetA: 4ピンオスXLR
  • HeadsetB: 4芯（TRRS）3.5mmジャック、JEITA(日本標準)/EIAJ RC-5325A
  • Ethernet: Neutrik NE8FBH etherCON RJ45レセプタクル
  • USB: タイプAレセプタクル（Model372Aのエンクロージャー内にあり。ファームウェアの更新にのみ使用）
  • Configuration: requires Studio Technologies STcontroller software application, version 1.06.00 and later (STcontroller is compatible with Windows version 7 and later)

構成

  • Studio TechnologiesのSTcontrollerソフトウェアアプリケーション、バージョン2.01.00以降が必要

環境

  • Operating Temperature: 0・0℃
  • Storage Temperature: ・0・0℃
  • Humidity: 0・5％(結露なきこと)
  • Altitude: 特徴なし

寸法

  • Wide 79mm
  • High 40mm(ベルトクリップなし）/46mm(ベルトクリップ付き)
  • Deep 125mm

重量

  • 0.23kg
オプション

Model 5421

Dante 16chインターカムオーディオエンジン

※3台以上のベルトパックを接続する場合に必要です。

Model 5422

Dante インターカムオーディオエンジン
Model5422-01(32ch x1)
Model5422-02(32ch x2)

※3台以上のベルトパックを接続する場合に必要です。
