• Dante audio-over-Ethernet テクノロジー
• 複数のバーチャル・パーティーラインを作成
• オーディオパフォーマンスを向上させるオートミックス機能
• Studio Technologiesのインターカムベルトパックをサポート
• AES67、Dante Domein Managerサポート
• PoE給電対応。ギガビットイーサネットインターフェイス
• Windowsアプリケーション「STcontroller」を使用して内部構成の設定が可能
• テーブルトップ、ポータブル、またはオプションのラックマウント設置に対応

アプリケーション

• Danteオーディオネットワーク環境下で1・個のパーティーラインを作成することができます。

エンジンコンフィグレーション

• 16 (1Group)
• 12, 4 (2Groups)
• 8 , 8 (2Groups)
• 8, 4, 4, (3Groups)
• 4, 4, 4, 4, (4Groups)

オーディオパフォーマンス

• デジタルオーディオ処理：24ビット
• 入出力オーディオ処理遅延：<100 uSec
• オートミックス：高度なFPGAベースのアルゴリズムにより、オーディオの明瞭度が向上（オン/オフの選択は可能）

ネットワークオーディオテクノロジー

• Type: Danteオーディオネットワーク
• AES67-2013対応
• Dante Dommein Manager対応
• Clock Source: Dante network または internal(clock masterとして動作)
• Bit Rate: 16, 24, 32
• Sample Rate: 48kHz
• Dante Receiver (Input) Channel: 16
• Dante Transmitter (Output) Channels: 16
• Dante Flows: 16 transmitter, 16 receiver

ネットワークインターフェース

• Type：IEEE802.3abに準拠 1000BASE-T、ツイストペアイーサネット、PoE対応
• Data Rate：1000Mb/s（10Mb/sは非対応、100Mb/s対応可能）
• AutoMDI/MDI-X対応
• NICステータスLED：Link, Active

電源

• PoE：クラス2（Low Power、≤6.49W）IEEER 802.3af準拠

構成

• Studio Technologies社製「STcontroller」ソフトウェアアプリケーション、バージョン2.06.00以降が必要

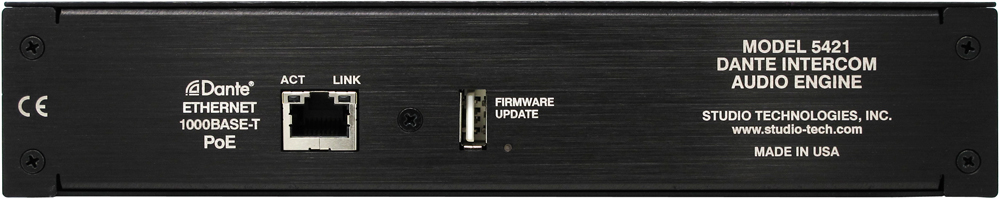

コネクタ

• イーサネット：1、RJ45
• USB：TYPE A レセプタクル（アプリケーションとFPGAファームウェアの更新にのみ使用）

ファームウェアアップデート

• 本体FPGAのファームウェアの更新にはUSBメモリー、Danteモジュールのファームウェアアップデートには、Dante ControllerまたはDante Firmware Update Managerアプリケーションを使用して更新可能。

フロントパネルLED

• LED： 2(2色)
• 機能：Dante接続のステータスを表示

寸法

• Wide 221mm
• High 44mm
• Deep 211mm

取り付けオプション

• ラックマウントキット：シングルユニット(RMBK-11) デュアルユニット(RMBK-12)※別売です。（19インチラックで1Uスペースが必要です。）

重量

• 1.3kg


記載されている仕様および情報は、予告なしに変更されることがあります。

RMBK-11

1台のModel 5421を1Uラックにマウントするためのパネル　取付け詳細図

RMBK-12

2台のModel 5421を1Uラックにマウントするためのパネル　取付け詳細図
