Model 545DC

Danteインターカムインターフェイス(Clear-Comパーティーライン対応)

545DCインターカムインターフェースは、２系統のシングルチャンネル・アナログ・パーティーラインインカムをDante audio-over-Ethernet アプリケーションに組み込むためのものです。アナログパーティーラインインカムシステムは、シンプルで信頼性が高く、低コストで使いやすいソリューションが求められる劇場やエンターテイメント、教育現場などで一般的に使用されています。Danteは標準的なイーサネットネットワークを使用して、オーディオ信号と様々なデバイスを相互接続します。Model 545DCは、アナログパーティーラインとDante、双方に対応しており、優れたパフォーマンスを発揮します。Clear-Com社のシングルチャンネル・アナログ・パーティーライン製品と直接互換性があり、Danteで2系統のシングルチャンネルパーティーラインを送受信するために使用されます。Model 545DCの2系統のハイブリッド回路は自動Null機能を備えており、高いリターンロスと優れた音質で送受信オーディオを良好に分離することができます。Model 545DCのデジタルオーディオ信号は、Dante技術を利用したすべての機器に対応しネットワーク化された高度なオーディオシステムの一部となります。

主な特長
  • Dante audio-over-Ethernet テクノロジー
  • パーティーラインへの電源供給
  • オートヌルを搭載したアナログハイブリッド回路
  • 入出力レベルメーター
  • 高音質設計
  • STコントローラーによりモニターリングと設定可能
  • PoEおよび12Vdcによる電源供給
  • テーブルトップ，ポータブル，ラックマウント（オプション）

技術仕様

Power Sources

  • Power-over-Ethernet (PoE): class 3 (medium power) per IEEE 802.3af
  • External: 10 to 18 Vdc, 1.0 amp max @ DC12Vdc

Network Audio Technology

  • Type: Dante audio-over-Ethernet
  • Bit Depth: up to 24
  • Sample Rate: 48 kHz
  • Number of Receiver (Input) Channels: 2
  • Number of Transmitter (Output) Channels: 2
  • Dante Audio Flows: 4; 2 receiver, 2 transmitter
  • Analog to Digital Equivalence: a +4 dBu input with 0 dB gain selected results in a Dante digital output level of -20 dBFS

Network Interface

  • Type: 100BASE-TX, Fast Ethernet per IEEE 802.3u (10BASE-T and 1000BASE-T (GigE) not supported)
  • Power-over-Ethernet (PoE): Per IEEE 802.3af
  • Data Rate: 100 Mb/s (10 Mb/s and 1000 Mb/s not supported)

General Audio

  • Frequency Response (PL to Dante): -0.3 dB @ 100 Hz (-4.8 dB @ 20 Hz), -2 dB @ 8 kHz (-2.6 dB @ 10 kHz)
  • Frequency Response (Dante to PL): -3.3 dB @ 100 Hz (-19 dB @ 20 Hz), -3.9 dB @ 8 kHz (-5.8 dB @ 10 kHz)
  • Distortion (THD+N): <0.15%, measured at 1 kHz, Dante input to PL interface pin 2 (0.01% pin 3)
  • Signal-to-Noise Ratio: >65 dB, A-weighted, measured at 1 kHz, Dante input to PL interface pin 2 (73 dB, PL interface pin 3)

Party-Line (PL) Intercom Interface: 2

  • Party-Line (PL) Intercom Interfaces: 2
  • Type: single-channel analog PL (XLR pin 1 common; XLR pin 2 DC; XLR pin 3 unbalanced audio)
  • Compatibility: single-channel PL intercom systems such as those offered by Clear-ComR
  • Power Source, XLR Pin 2: 28 volts DC, 150 mA maximum
  • Impedance, XLR Pin 3 - Local PL Power Not Enabled: >10 k ohms
  • Impedance, XLR Pin 3 - Local PL Power Enabled: 200 ohms
  • Analog Audio Level, XLR Pin 3: -14 dBu, nominal, +7 dBu maximum
  • Call Light Signal Support, XLR Pin 3: DC voltage on pin 3; detects at >= 5 5volts DC nominal; generates at 16 volts DC nominal
  • Mic Kill Signal Support, XLR Pin 2 - Local Power Enabled: momentary break in DC voltage

Party-Line Hybrids: 2

  • Topology: 3-section analog circuitry compensates for resistive, inductive, and capacitive loads
  • Nulling Method: automatic upon user initiation, processor implements digital control of analog circuitry; settings stored in non-volatile memory
  • Nulling Line Impedance Range: 120 to 350 ohms
  • Nulling Cable Length Range: 0 to 3500 feet
  • Trans-Hybrid Loss: >55 dB, typical at 800 Hz

Meters: 4

  • Function: displays level of audio input and output channels
  • Type: 5-segment LED, modified VU ballistics

Connectors

  • Party-Line (PL) Intercom: two, 3-pin male XLR
  • Ethernet: Neutrik etherCON RJ45 jack
  • External DC: 4-pin male XLR
  • USB: type A receptacle (used only for updating application firmware)

Configuration: requires Studio Technologies' STcontroller software application

Software Updating: USB flash drive used for updating application firmware; Dante Updater application used for updating Dante interface firmware

Environmental:

  • Operating Temperature: 0 to 50 degrees C (32 to 122 degrees F)
  • Storage Temperature: -40 to 70 degrees C (-40 to 158 degrees F)
  • Humidity: 0 to 95%, non-condensing
  • Altitude: not characterized

Dimensions (Overall)

  • 8.7 inches wide (22.1 cm)
  • 1.72 inches high (4.4 cm)
  • 8.3 inches deep (21.1 cm)

Deployment

  • RMBK-10 allows one unit to be mounted in a panel cutout or on a flat surface
  • RMBK-11 allows one unit to be mounted in the left- or right-side of one space (1U) of a standard 19-inch rack
  • RMBK-12 allows two units to be mounted in one space (1U) of a standard 19-inch rack
  • RMBK-13 allows one unit to be mounted in the center of one space (1U) of a standard 19-inch rack

Weight

  • 1.7 pounds (0.77 kg); rack-mount front panels add 0.2 pounds (0.09 kg)
オプション

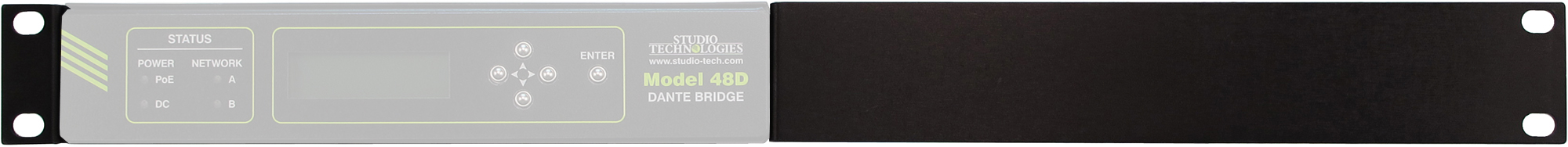

RMBK-11

1台のModel48Dを1Uラックにマウントするためのパネル　取付け詳細図

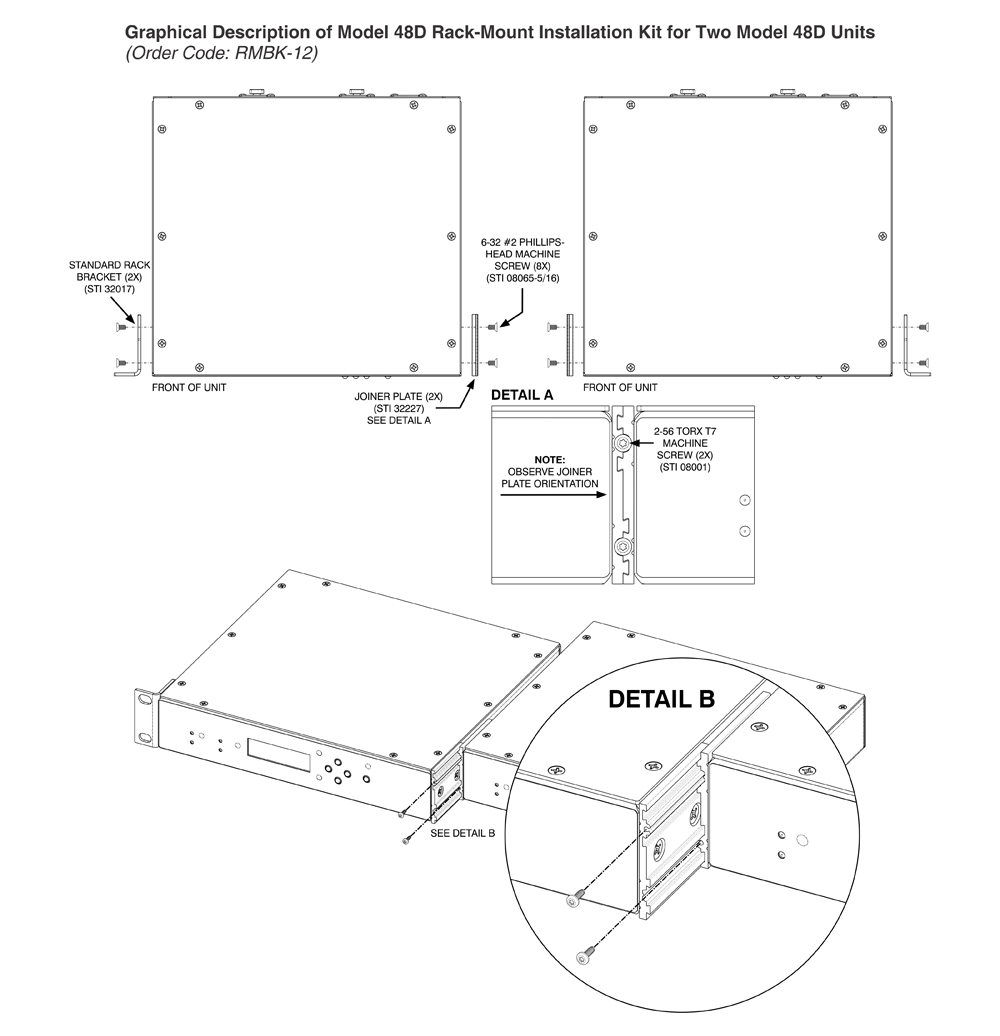

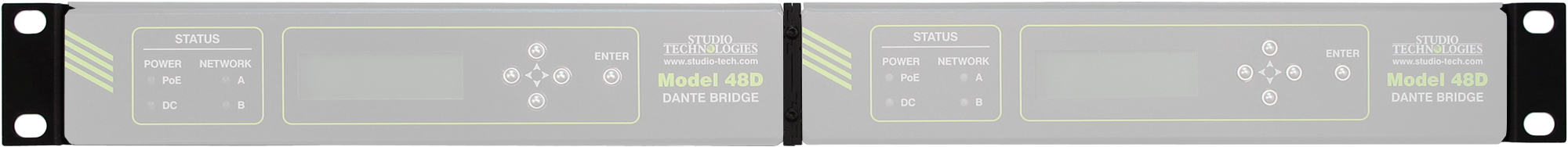

RMBK-12

2台のModel48Dを1Uラックにマウントするためのパネル　取付け詳細図

PS-DC-02J

パワーサプライ(DC12V 1.5A)
