Model 5482

Danteブリッジ 32chモデル
Model5482-01

Danteブリッジ 64chモデル
Model5482-02



Model 5482は、2つの独立したDanteネットワークを相互接続できるようにするインターフェースです。
2つのDanteネットワーク間の双方向で、Model5482-01は最大32チャンネル(48kHz)または16チャンネル(96kHz)、Model5482-02は最大64チャンネル(48kHz)または32チャンネル(96kHz)の接続を可能にします。
サンプルレートコンバーター(SRC)デバイスとしても機能し、異なるサンプリングレートまたはタイミング基準を持つDanteデバイスを相互接続することができます。 各Danteネットワークインターフェースは、3つのギガビットイーサネットポートを備えています。2つはオーディオの転送(Danteリダンダントモード)として使用でき、 3つ目のポートは管理メニューシステム用として使用できます。各インターフェイスはAES67もサポートしています。
19インチラックの1スペース(1U)にマウントし、100V、50/60 Hzで給電されます。
DC12Vの外部電源からの給電も可能です。

主な特長
  • 2つの独立したDanteネットワークを接続
  • Model5482-01は双方向に最大32チャンネル、Model5482-02は双方向に最大64チャンネルをブリッジ
  • 高品位サンプルレート変換
  • 高音質設計
  • DDMおよびAES67をサポート
  • AC100VおよびDC12Vによる電源供給
  • シンプルなセットアップ
技術仕様

アプリケーション:

  • 2つの独立したDanteネットワークオーディオ間で最大32チャネル(Model5482-01)最大64チャネル(Model5482-02)を相互接続します。
  • AES67-2018アプリケーションもサポートします。
  • サンプルレート変換機能搭載により、独立したネットワークのタイミングで稼働可能です。

ネットワークオーディオテクノロジー(各ネットワークインターフェース):

  • Type: Dante audio-over-Ethernet
  • AES67-2018対応
  • Dante Domain Manager(DDM)対応
  • Ethernet Interface Configuration:スイッチまたはリダンダント
  • Sample Rates: 44.1, 48, 88.2, 96 kHz
  • Bit Rate: 最大24Bit
  • Transmit Channel(OUTPUT):
    [Model5482-01] 32(44.1, 48kHz), 16(88.2, 96kHz)
    [Model5482-02] 64(44.1, 48kHz), 32(88.2, 96kHz)
  • Receive Channel(INPUT):
    [Model5482-01] 32(44.1, 48kHz), 16(88.2, 96kHz)
    [Model5482-02] 64(44.1, 48kHz), 32(88.2, 96kHz)
  • Dante Audio Flows:
    [Model5482-01] 16transmit, 16receive
    [Model5482-02] 32transmit, 32receive

ネットワークインターフェイス:2

  • Physical Ethernet Connections per Interface: 3; Dante Primary, Dante Secondary, and Management
  • Ethernet Connection Type: 1000BASE-T (Gigabit Ethernet ("GigE")) per IEEE 802.3ab (10 and 100Mbps 非対応)
  • Ethernet Connection NIC Status LEDs: one link and one activity for each Ethernet connection

オーディオパフォーマンス:

  • Type: fully-digital paths between network interfaces (by way of sample-rate-converter functions)
  • Dynamic Range: 147 dB at 48 kHz sample rate, 148 at 96 kHz sample rate, A-weighted
  • Distortion (THD+N): ・40dB@48kHz, ・43dB@96kHz, measured@・dBFS, 1kHz
  • Internal Digital Audio Processing: 32Bits
  • Input-to-Output Audio Processing Latency: <500 uSec

フロントパネルLED: 12(2色LED)

  • Functions: 入力AC,DC電源の状態、各インターフェイスのDanteステータス、各インターフェイスのイーサネットステータスを表示

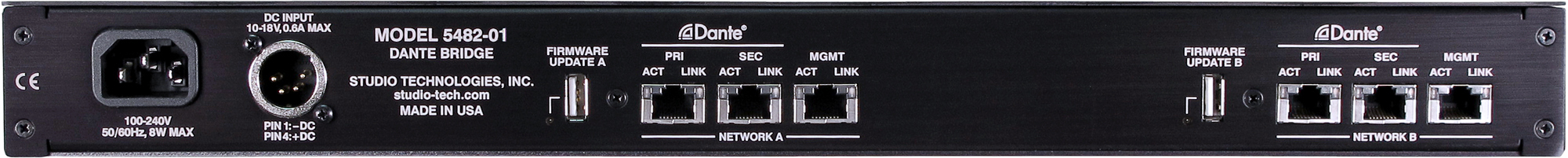

バックパネルLED:14

  • Functions:ファームウェア更新機能と6つのイーサネットインターフェイスのステータス表示

電源:

  • ACメイン: 100V, 50/60 Hz, 最大8W
  • DC: 10~16V, 最大0.6A

コネクター:

  • Ethernet: 6, RJ45
  • AC Mains Input: 3-blade, IEC 320 C14-compatible (mates with IEC 320 C13)
  • DC Input: 4-pin male XLR (pin 1 negative, pin 4 positive)
  • USB: 2, type A receptacle (used only for updating firmware)

環境:

  • Operating Temperature: 0~50℃
  • Storage Temperature: -40~70℃
  • Humidity: 5~9%,結露なきこと
  • Altitude: 特になし

寸法:

  • 幅: 48.3 cm
  • 高さ: 4.4 cm
  • 奥行き: 20.3 cm

取付:標準の19インチラックに1スペース(1U)

重量:1.4 kg


仕様および情報は予告なく変更されることがあります。
オプション

PS-DC-02J

パワーサプライ(DC12V 1.5A)
