マージング・テクノロジーズ本社でのアップグレード作業となるためお時間を頂戴します。
<アップグレード費用：660,000円（税込）>
マージング・テクノロジーズ社は、接続および伝送のオーディオ・インターフェイスとして LAN / Ethernet 端子（RJ45）とネットワークケーブルを使用する最新の放送業界向け音声伝送技術"Ravenna"（ラヴェンナ）ネットワーク・テクノロジーを採用しました。この大容量のデータを制限されることなく伝送可能な"Ravenna" を” マージング・ナダック” にも導入しています。"Ravenna" は、IP（ Internet Protocol）ベースで動作し、コンピューターにドライバーをインストールすることにより、お互いをIP アドレスで認識しAudio-over-IP として音楽信号を伝送します。
"Ravenna" でのデータ伝送の高信頼性と高安定性は、既に録音現場、スポーツの国際イベントやコンサートの生放送において実証されています。1 本のLAN ケーブルで48 チャンネルものDSD256 信号の伝送能力を備え、100m のケーブル長においても確実な伝送を実現します。
接続
|
|
|
|||

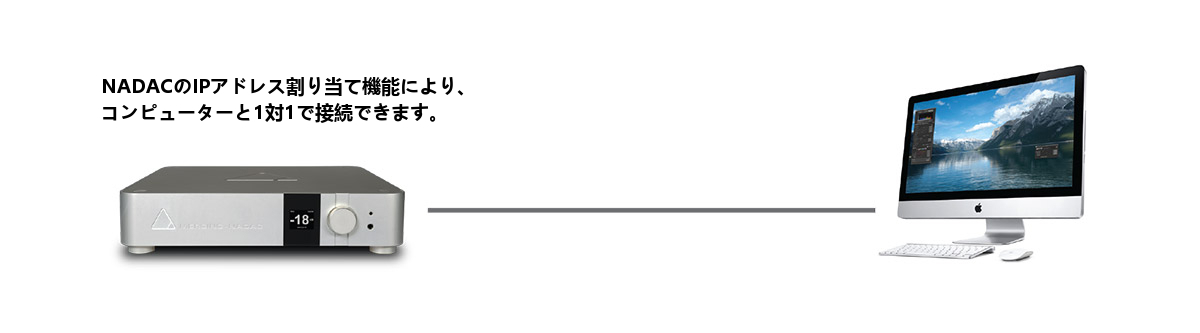

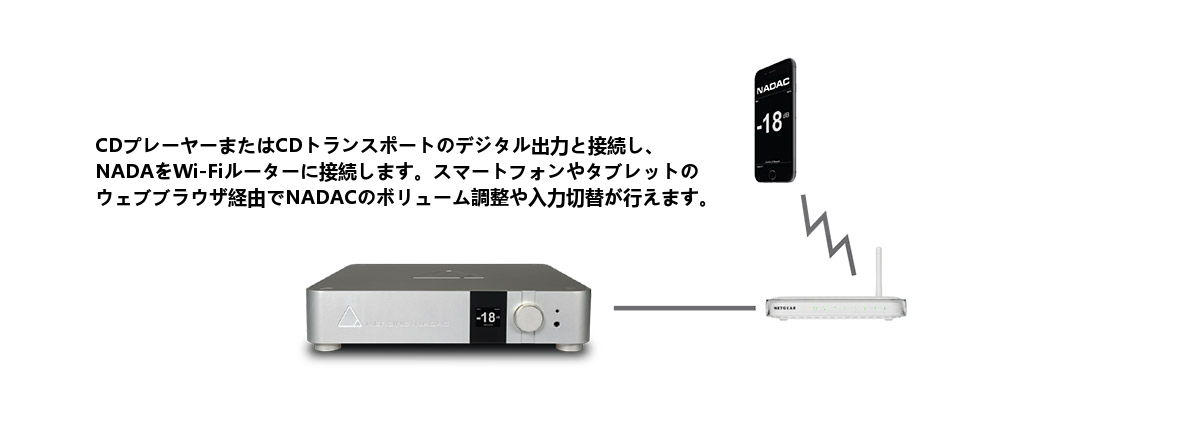

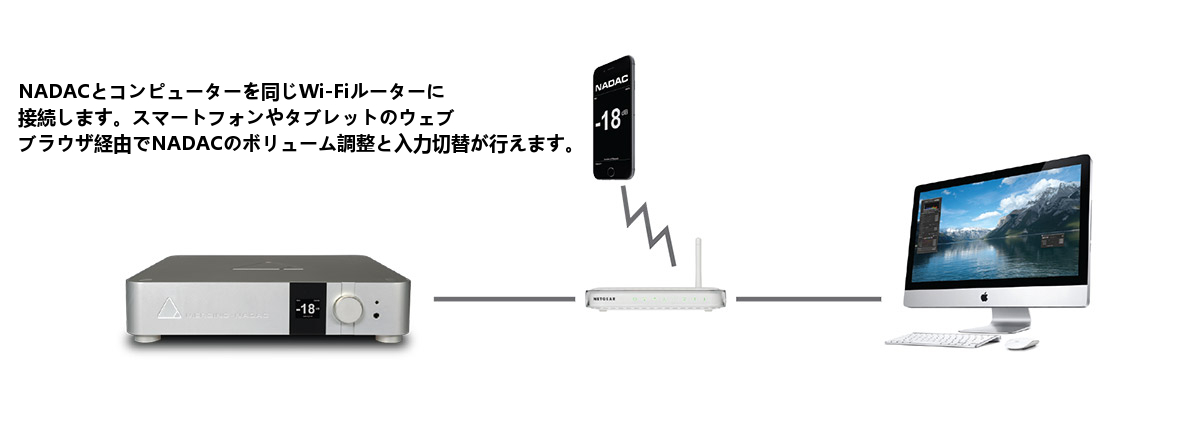

| PEER TO PEER（1対1） | リモートコントロール | 最も一般的な使用例 | |||
|
|
|
|||

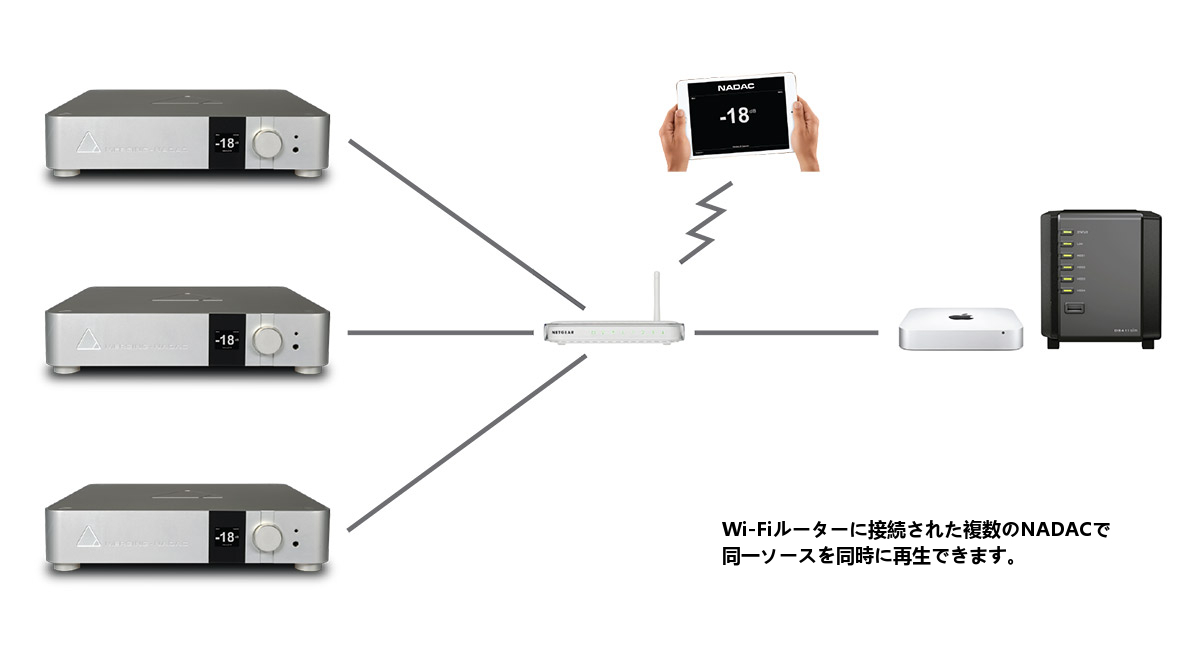

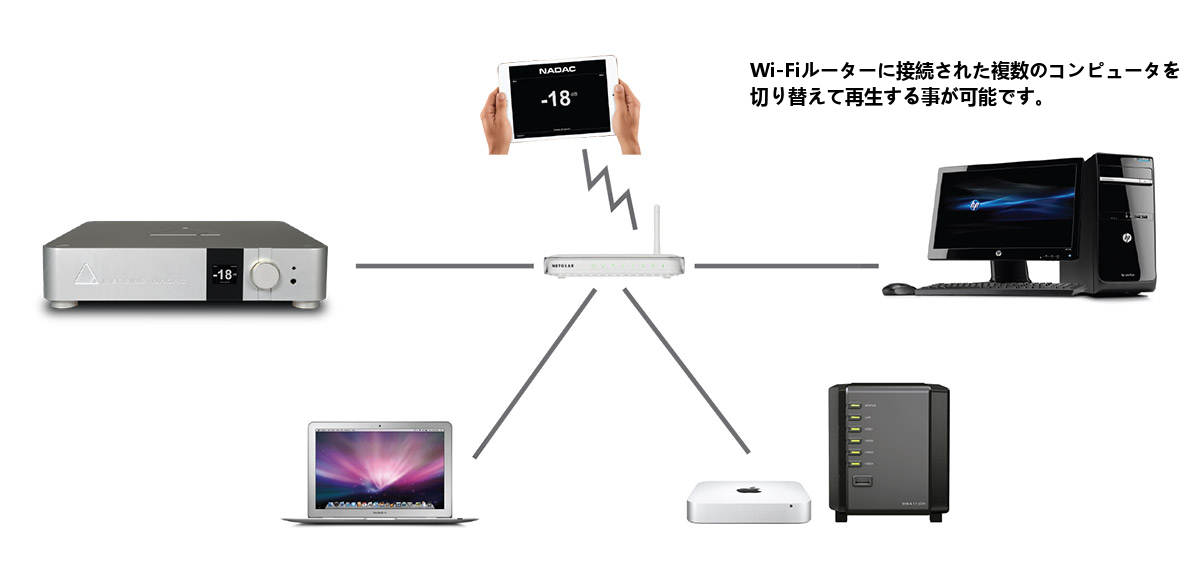

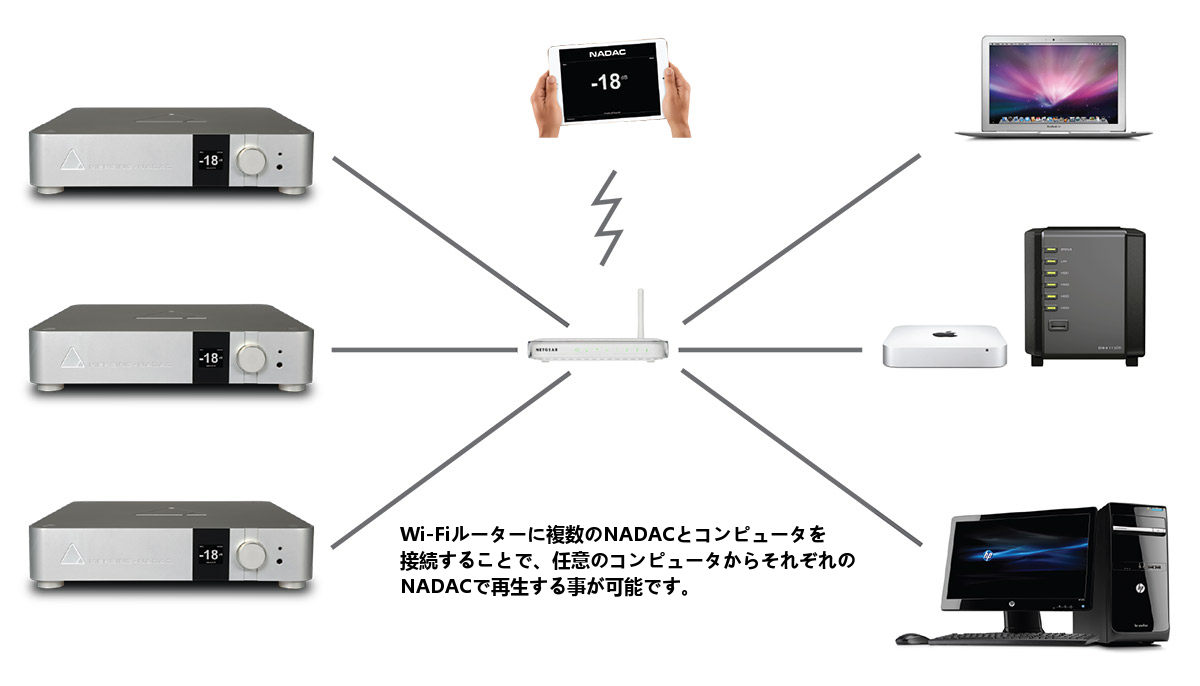

| マルチソース | マルチゾーン | マルチソース ＆ マルチゾーン |
■ リアパネル

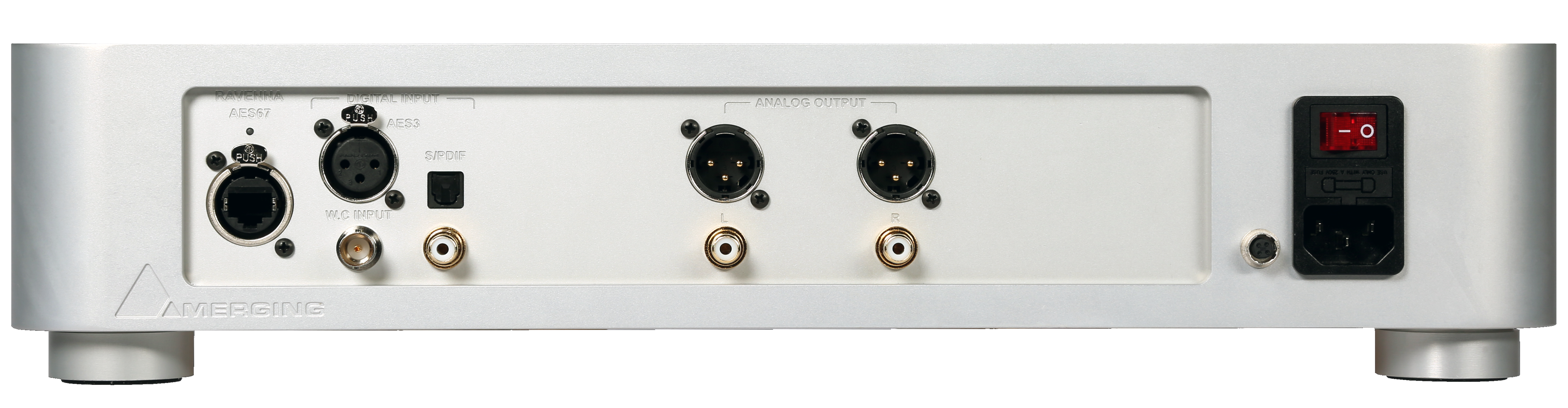

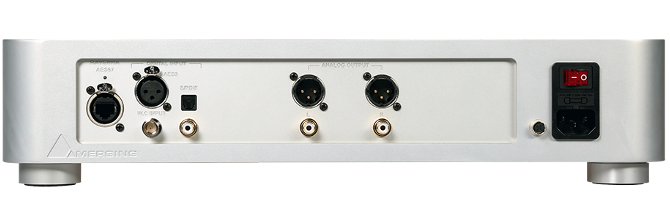

ステレオバージョン

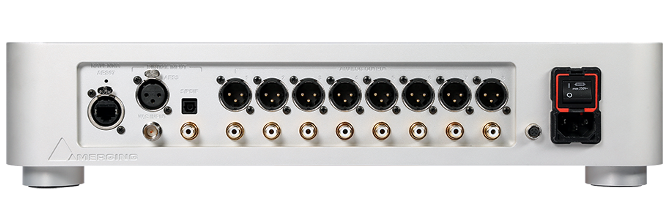

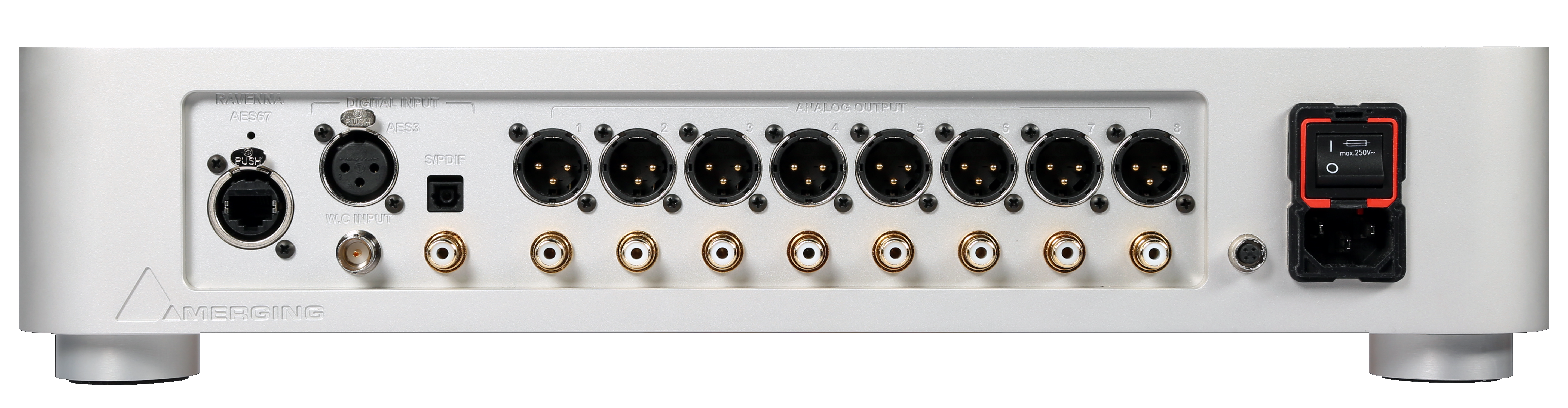

マルチチャンネルバージョン
■ 出力
| バランス（XLR） |
2 系統 8 系統 |
Stereo Version Multichannel Version |
| アンバランス（RCA ) |
2 系統 8 系統 |
Stereo Version Multichannel Version |
| 出力インピーダンス |
XLR RCA |
40 Ω 20 Ω |
| 最大出力レベル |
XLR RCA |
18 dBu (6.1 Vrms) 8.8 dBu (2.1 Vrms) |
| ダイナミックレンジ |
XLR / Stereo Version XLR / Multichannel Version RCA / Stereo Version RCA / Multichannel Version |
130 dB(A) 124 dB(A) 123 dB(A) 120 dB(A) |
| 全高調波歪率(@1kHz) |
XLR / Stereo Version XLR / Multichannel Version RCA / Stereo Version RCA / Multichannel Version |
-116 dB (0.00016 %) -113 dB (0.00022 %) -114 dB (0.0002 %) -113 dB (0.00022 %) |
| デジタル入力 |
AES/EBU（XLR) S/PDIF（RCA） TOSLINK（光） Network |
44.1 kHz – 192 kHz 44.1 kHz – 96 kHz 44.1 kHz . 96 kHz Neutrik EtherCon RJ45,1 Gb/s (Gigabit Ethernet only) 44.1 kHz – 384 kHz,DSD64, DSD128 and DSD256 |
| クロック入力 | BNC 端子 | 44.1 kHz . 192 kHz |
| 端子 | 2 系統（3.5mm、6.3mm） |
| インピーダンス | 40 Ω |
| 最大出力レベル | 14.4 dBu (4.0 Vrms) |
| ダイナミックレンジ | 123 dB(A) |
| 全高調波歪率(@1kHz) | -111 dB (0.00028 %) |
■ 筐体
| 材質 | アノダイズド削り出しプレミアムアルミニウム |
| 外形寸法 | 435 W x 435 D x 95 H mm |
| 重量 | 11 kg |
| 電源電圧 | 100V-240V/47-63Hz (IEC socket) |
| 消費電力 | 30W 以下 |
| ディスプレイ | 有機発光ダイオード160x128 pixels,16 bit colors |
DLNAへの対応について
NADAC は、DLNA に対応していません。接続するコンピューターに専用ドライバーのインストールが必要です。
ドライバー
| Windows®（64bit version） | RAVENNA ASIO DRIVER |
Windows 7, Windows 8.1 and Windows 10 （XP またはVista は、サポートしていません） |
| Apple® | RAVENNA COREAUDIO DRIVER |
Mac OS X Mavericks 10.9.5 以上 Yosemite 10.10.2 以上 |
ネットワーク製品 推奨スペック
| ポート・ルーター・スイッチングハブ | Gigabit Ethernet対応 |
| ネットワークケーブル | CAT5E,CAT6以上 |
ダウンロード
ドライバーのダウンロードはMERGING SUPPORTページよりダウンロードできます。
*MERGING SUPPORT PAGE*インストール手順
■MERGING SUPPORTページよりダウンロードした、.exeファイルを実行してください。
■最初のウィンドウが開いたらNextをクリックします。
■チェック項目上段を選択し、Nextをクリックします。
■Completeを選択し、Nextをクリックします。
■Installをクリックし、インストールを開始します。
■インストールが進行中はステータスバーが表示されます。
■インストールの途中でWindowsセキュリティの画面が表示された場合はインストールをクリックします。
■Finishをクリックし、インストール画面を閉じます。
■設定を有効にするため再起動を促す画面が表示されるので、Yesをクリックし再起動を行います。
インストール手順 -Mac-
■MERGING SUPPORTページよりダウンロードした、.dmgファイルを実行してください。
■開いたウィンドウに内包されている～Installer.pkgファイルを実行します。
■続けるをクリックします。
■インストールをクリックします。
■ユーザー名・パスワードを入力し ソフトウェアをインストール をクリックします。
■インストールを続ける をクリックします。
■インストールが進行中の間はステータスバーが表示されます。
■再起動をクリックし、Macを再起動します、再起動が完了したらインストールは完了です。
