V16X

製品紹介

V16Xは、最高級のショーコントローラーとして、テーマパークなどのアトラクションが要求する複雑な制御ニーズとメンテナンスの容易さに十分答えられるコントローラーです。アトラクションのデザイナーは、ビジョンを機能させる方法を心配するよりも、ビジョンに集中することに多くの時間を費やす必要があると考えています。そのため、V16Xは、創造性を機能制御に簡単に変換できるスクリプトのようなアプローチを使用するように設計されています。専用のソリッドステートデザインにより、アトラクションの存続期間を通じてクリエイティブな意図が一貫して提供されます。この最先端の製品は、複数のイーサネットポート、シリアル、DMX、SMPTEタイムコード、デジタルIO、GPS、内蔵LCDディスプレイなど、アトラクションシステム内で一般的に使用されるすべてのインターフェイスを備えています。これにより、V16Xがアトラクションの中心として機能し、機能とゲストエクスペリエンスの間のギャップを埋めることができます。V16Xには、PTP、NTP、GPS、SMPTEタイムコード、Genlockなどの業界標準の方法を使用して完璧な時間を維持するまったく新しい同期コアが組み込まれています。この新しいテクノロジーにより、このショーコントローラーは、ライドコントロール、オーディオ、ビデオ、照明、特殊効果、および一流のショー品質を確保するために連携して動作する必要がある他のすべてのエンターテインメントシステム間の完全な同期を調整するための完璧なデバイスになります。V16Xはコンピューターではありません。その専用設計は、アトラクションの存続期間中、完全な一貫性とメンテナンスなしでアトラクションを実行できることを意味します。このような製品を使用すると、過去30年間、世界で最も優れたアトラクションがAlcornMcBrideに毎日ショーを運営することに依存している理由を簡単に理解できます。

特長

• 複数のデバイスへのシームレスなコントロール
• PTP/NTP/GPS
• ゲンロック入力/出力装備
• SMPTE タイムコードリーダー/ジェネレータ内蔵
• 4イーサネットポート装備
• 16入力/出力および16シリアルポート装備
• DMXコントロール
• 4.3インチTFT液晶パネル

仕様

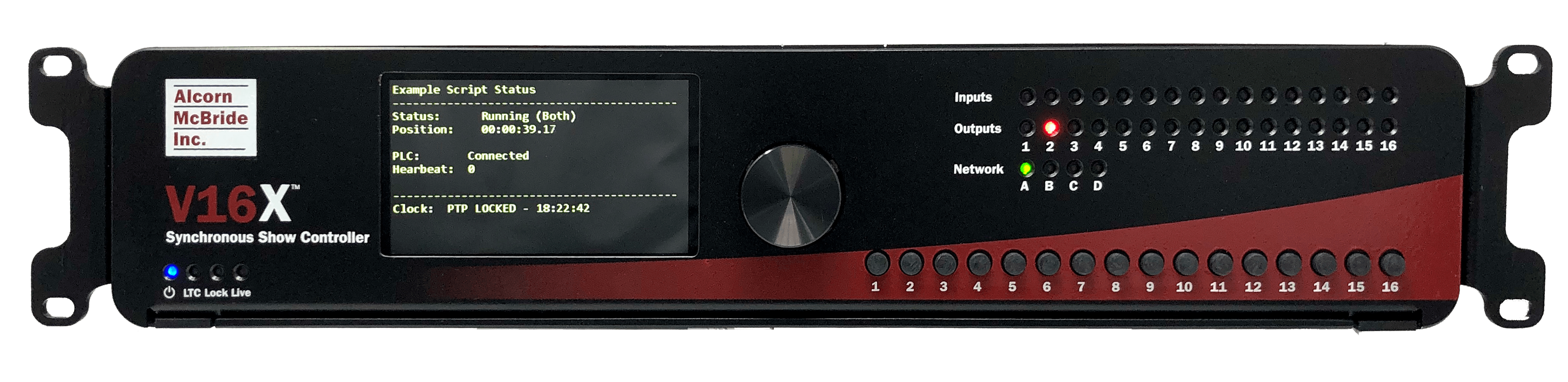

フロントパネル
・4.3インチTFTディスプレイ
・ナビゲーションホイール
・パワーLED
・タイムコードLED（LYC）
・ロックLED（PTP、NTP、GPS、LTC、Genlock）
・ライブLED
・ネットワークアクティブLED×4
・インプットステータスLED×16
・アウプットステータスLED×16
・プログラマブルプッシュボタン×16

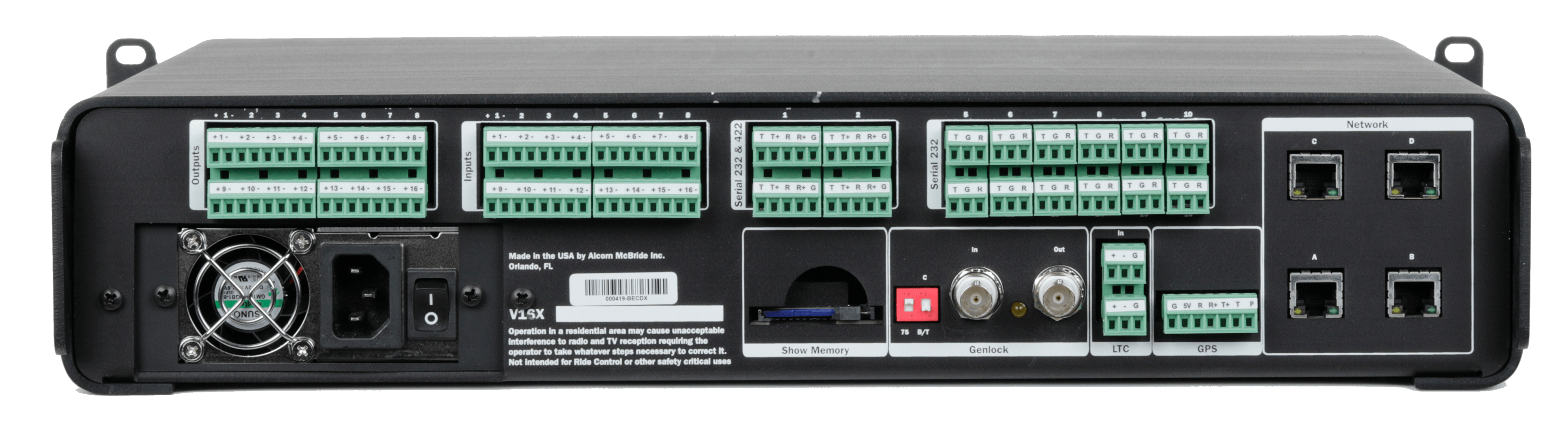

リアパネル
・10/100/1000BTイーサーポート×4
・シリアルポート×16
　　RS422/RS232（5ピンフェニックス）×4
　　RS232（3ピンフェニックス）×12
・DMX512（5ピンフェニックス、シリアルポート 1）
・コンタクト/電圧入力×16（8ピンフェニックス×4）
・N.O.ドライコンタクトリレーアウトプット×16（8ピンフェニックス×4）
・GenLockインプット/アウトプット（BNC×2）
・SMPTE LTCインプット/アウトプット（3ピンフェニックス×2）
・GPSインプット（7ピンフェニックス×1）
・DIPスイッチ：75ΩGenLockターミネーション、GenLockタイプp
シリアルポー
・RS232/RS422（ポート1-4）、DMX（ポート1）、個別にスフとウェア設定可
・ボートレート：300-115.2k
・ストップビット　：1または2
・バリティ　：全バリティタイプ
デジタルインプット
・電圧または接点用を個別にソフトウェア認定可能
・インプット電圧範囲5-24VDC、最大5mA
・誤入力設定からハードウェアを保護
・トリガー遅延〈1フレーム（〈17ms）
リレーアウトプット
　接点は内部で900mAで制限
　自己修復ポリマーヒューズ
ショーメモリー
　脱着可能SDカード
全般
・外形寸法
　483mm(W) x 89mm(H) x 356mm(D)
・重量
　6.4kg
・電源
　AC100V - AC250V 最大20W
・動作温度
　0℃から38℃　(通気性確保の状態)
・動作環境
　0 - 90％　（相対湿度、結露ない状態）
・適合
　CE, UL, CB, WEEE, RoHS
