MediaMatrixR sDABシリーズのネットワーク対応デジタルオーディオブリッジは、DanteRおよび/またはAES67 audio-over-IPを利用したマイク/ラインレベルオーディオをサポートするオーディオブレークイン/ブレイクアウトデバイスです。
sDABシリーズのデバイスでは、sDABからsDABへ、またはMediaMatrixファミリーのDSPデバイスを介して、オーディオI/Oをリモートで拡張できます。sDABの5つのモデルは、8i x 8o、16i、16oに加えて、それぞれ特別注文の16i x 16oおよび/または32o入力および/または出力構成をサポートします。
入力をサポートするsDABデバイスは、-60+24dBuのマイクロホンとラインレベル信号の両方に対応し、各入力には割り当て可能な+48Vファンタム電源が含まれます。出力レベルは+24dBuまで設定可能です。
すべてのsDABバージョンは、設定可能な汎用入力出力(GPIO)-25ピン「D」コネクタを備えており、デジタルおよびドライコンタクトクロージャー接続が可能です。
別売りのGPIO-25と呼ばれるオプションのDINレール取り付けシステムは、効率的なラック配線とサービスのために利用できます。

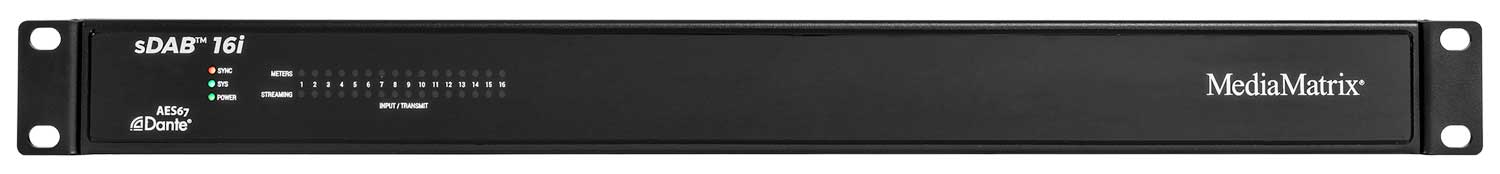

フロントパネルは、オーディオレベル用のチャンネルごとに2つのRGB LEDをサポートし、さらに電源、システム、およびオーディオストリーミングステータス用のLEDをサポートします。
sDABシリーズは、受賞歴のあるnWareソフトウェアスイートを使用して構成されています。
制御と監視は、nWareおよび/または組み込みのWeb UIによっても管理されます。
オーディオルーティングは、Danteコントローラーを使用して実現されます。 電源は内蔵のユニバーサルAC電源から供給されます。オプションの外部12VDC電源を使用して冗長電源を利用できます。

仕様

• 入力:16 x Mic/Line
• AniteのAudio-over-IPをサポートし、AES67の相互運用性を実現
• 44.1、48、または96kHzのサンプルレート@ 32ビットA / DおよびD / A変換。(AES67 @ 48 kHzのみ)
• バランス型マイクロホン/ラインレベル入力、レベル範囲は -60 → +24dBu
• 各入力で切り替え可能な+48Vファンタム電源
• バランス ライン レベル出力 0 +24dBu
• 3.81mm ユーロブロック コネクタ、各オーディオ接続用の個別のプラス(+)、マイナス(-)、アース(G)
• DB-25 GPIOコネクタは、オプションのGPIO-25 DINレール取り付けシステムをサポートします
• RGB フロント パネル LED は、チャンネルごとの計測、電力、システム、およびオーディオ ストリーミング ステータスを提供します。
• 監視と制御のためのMediaMatrix nWareソフトウェアスイートをサポート
• デュアル RJ-45 ネットワーク ジャックは、冗長モードまたはスイッチ モードで操作可能
• 内蔵ユニバーサル90-260VAC 50 / 60Hz電源@ 最大60W
• オプションの補助+ 12VDC電源は、2.1mmジャックをロックすることで冗長性を提供します。
