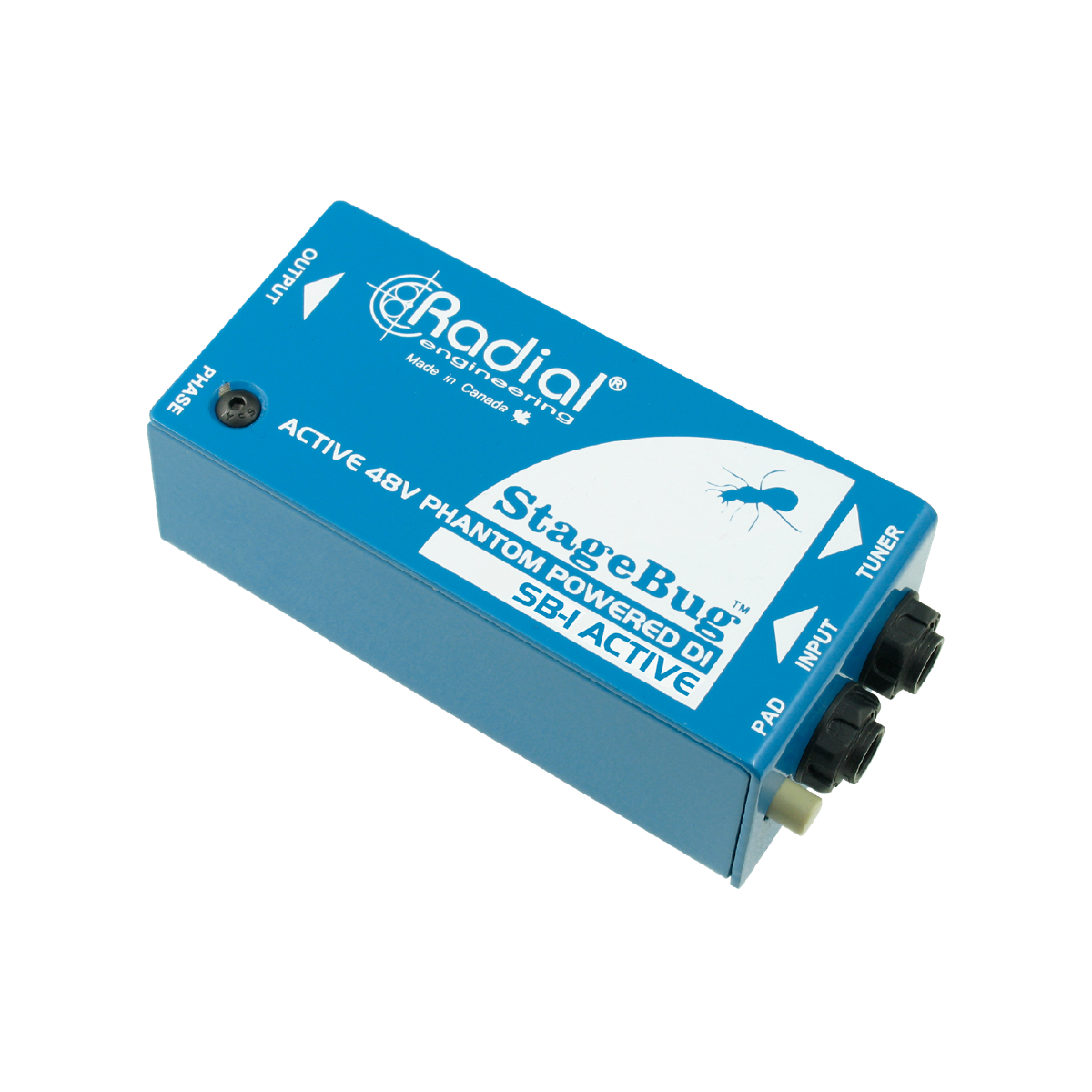

StageBug SB-1

アクティブDI

製品紹介

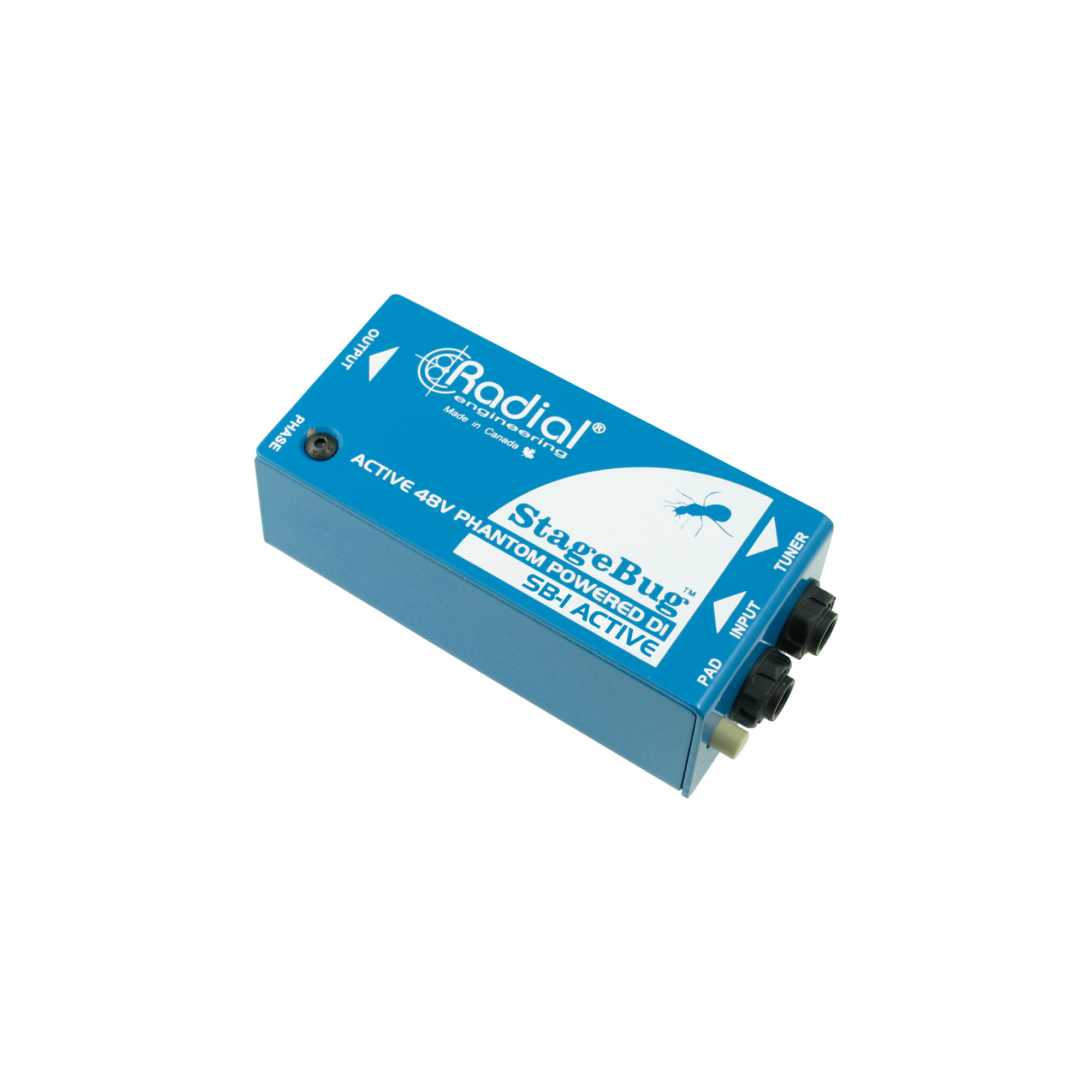

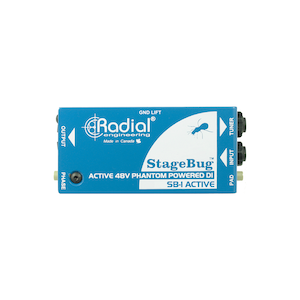

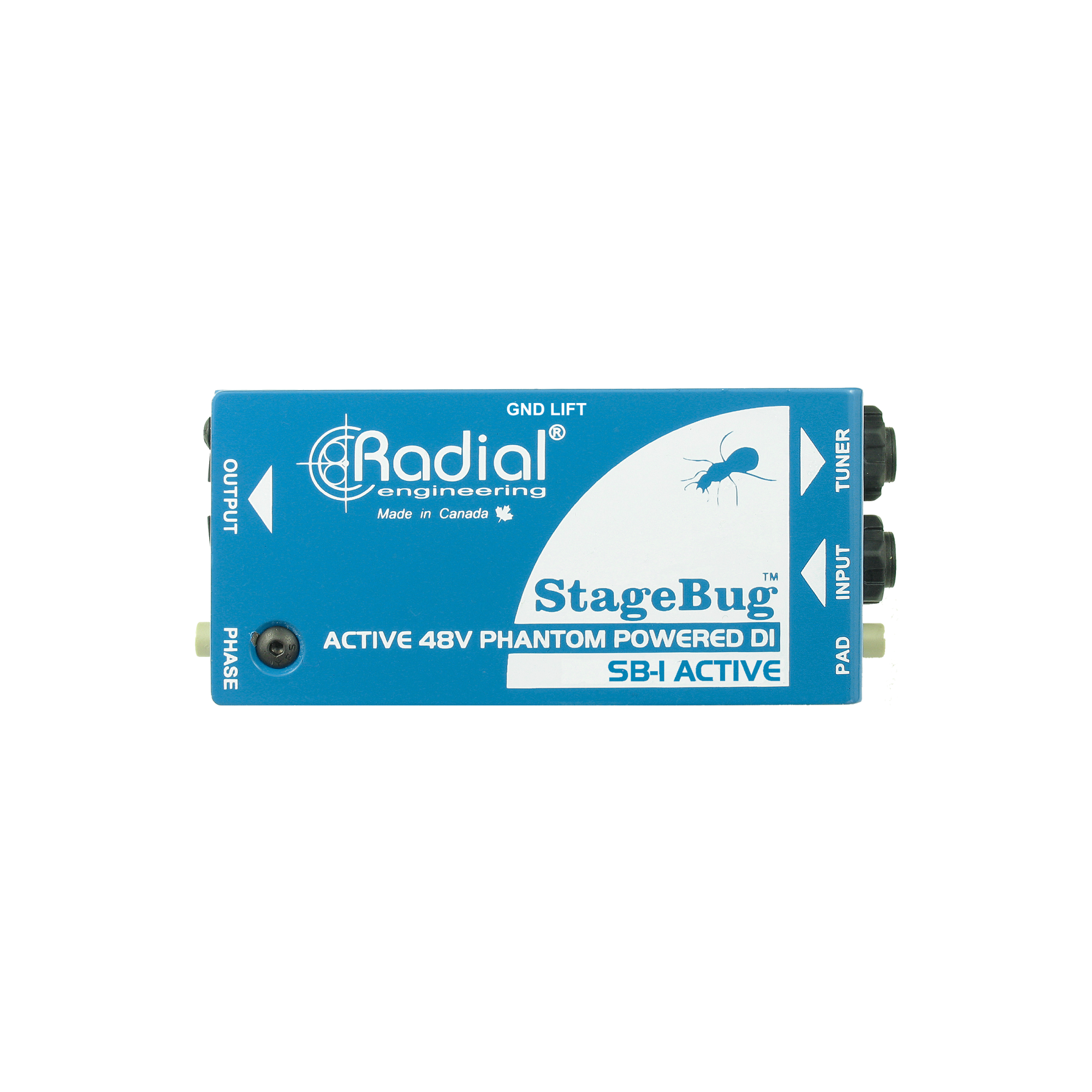

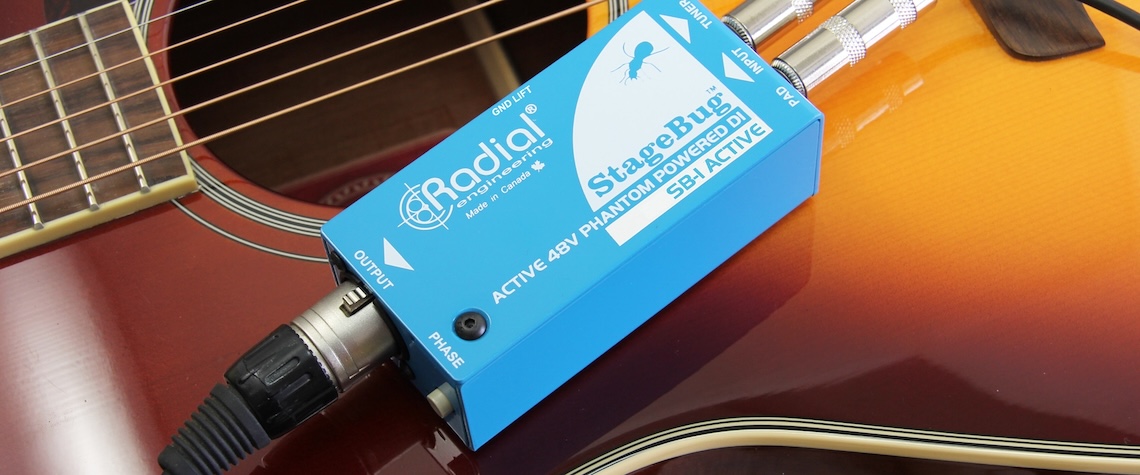

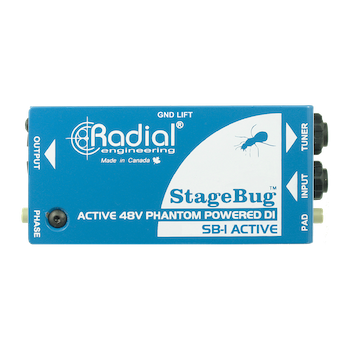

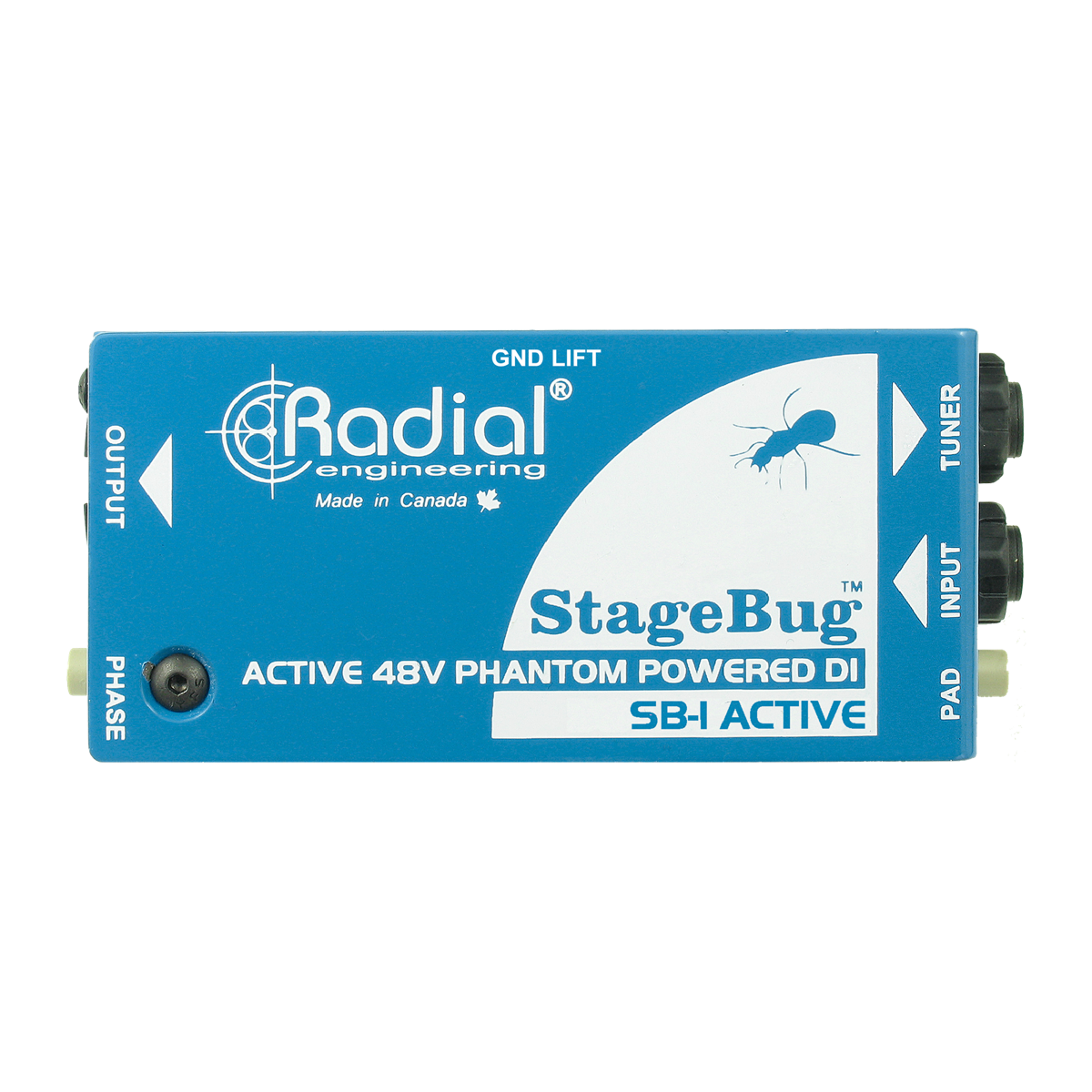

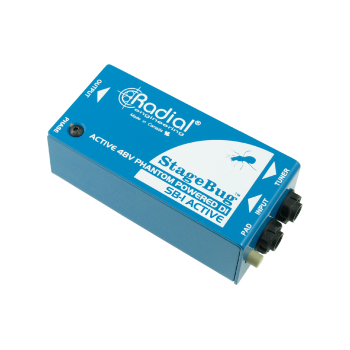

エレアコ・プレイヤーの皆さん、自分専用のDIボックスを持ち運んではいかがですか？StageBug SB-1は、持ち運びしやすいサイズの、アクティブDIボックスです。ギターケースにすっぽり収まるコンパクト・サイズなので、いつも持ち運べてPAに繋げます。もう、会場でDIボックスが足りないっ！なんてこともありません。

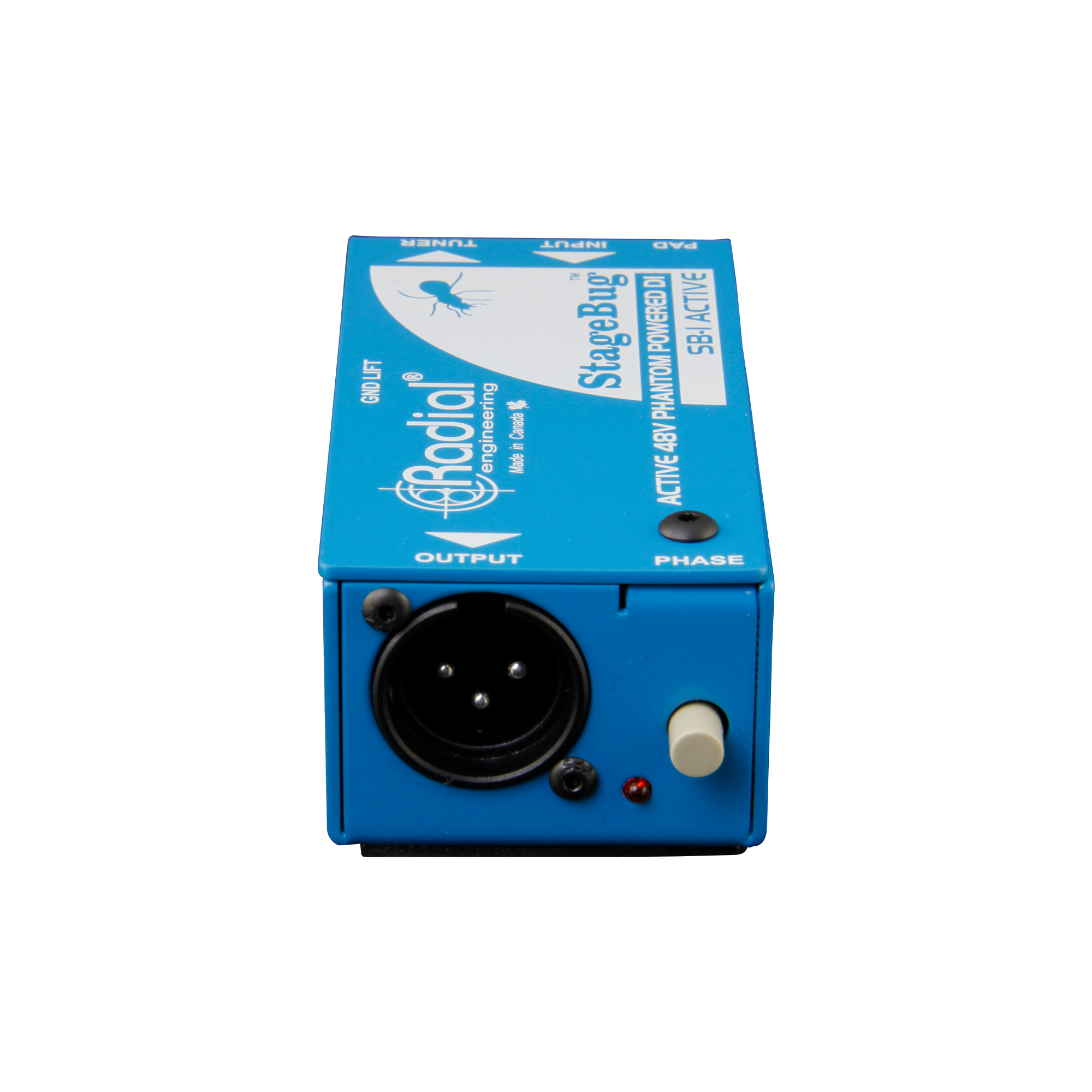

DIボックスは、ハイ・インピーダンスのアンバランス信号（1/4"端子）をロー・インピーダンスのバランス信号（XLR端子）に変換します。バランス・ケーブルによって、ノイズや信号の損失なくPAに送れます。本機は特にアコギ用に作られていますが、エレキ・ベースやキーボードでも使えます。

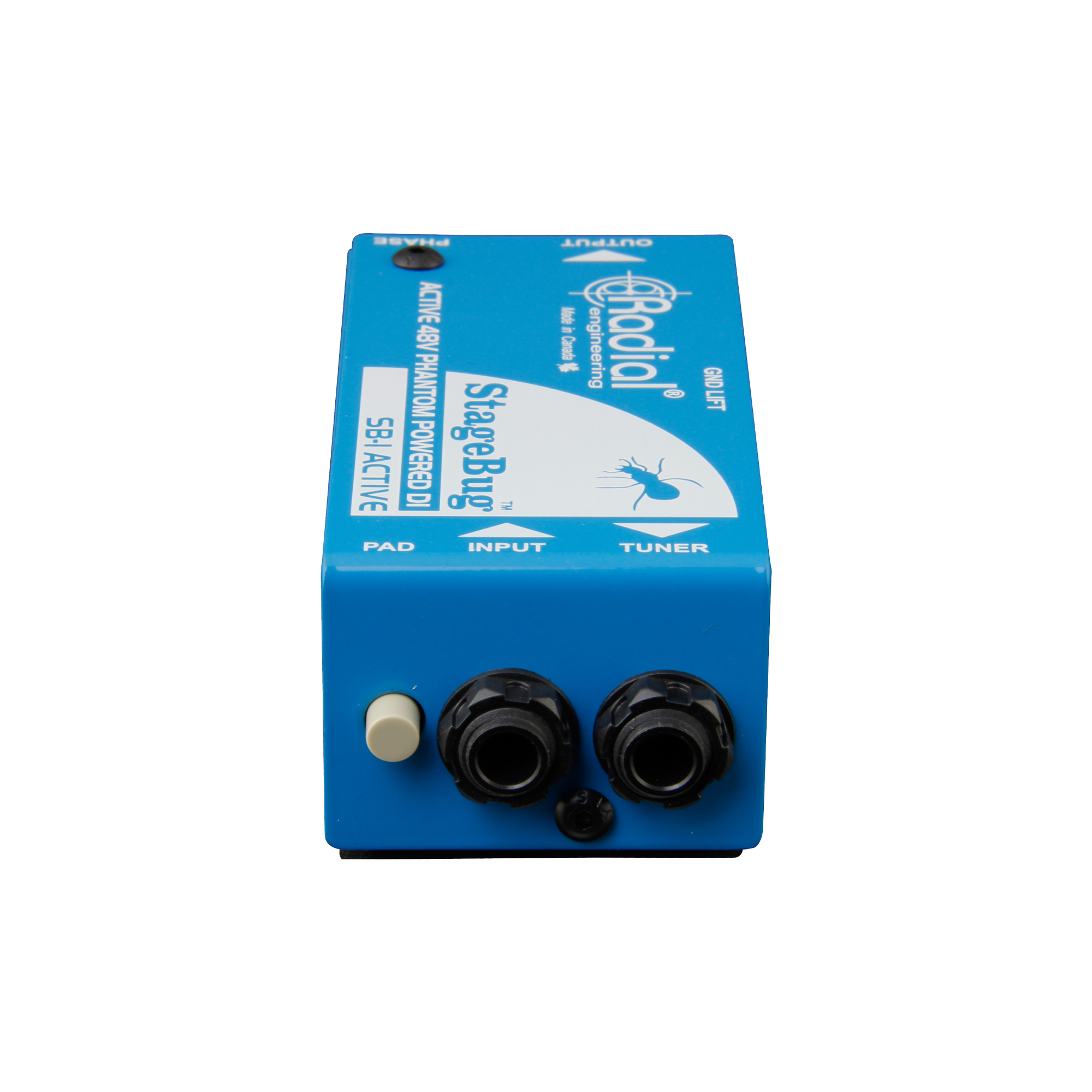

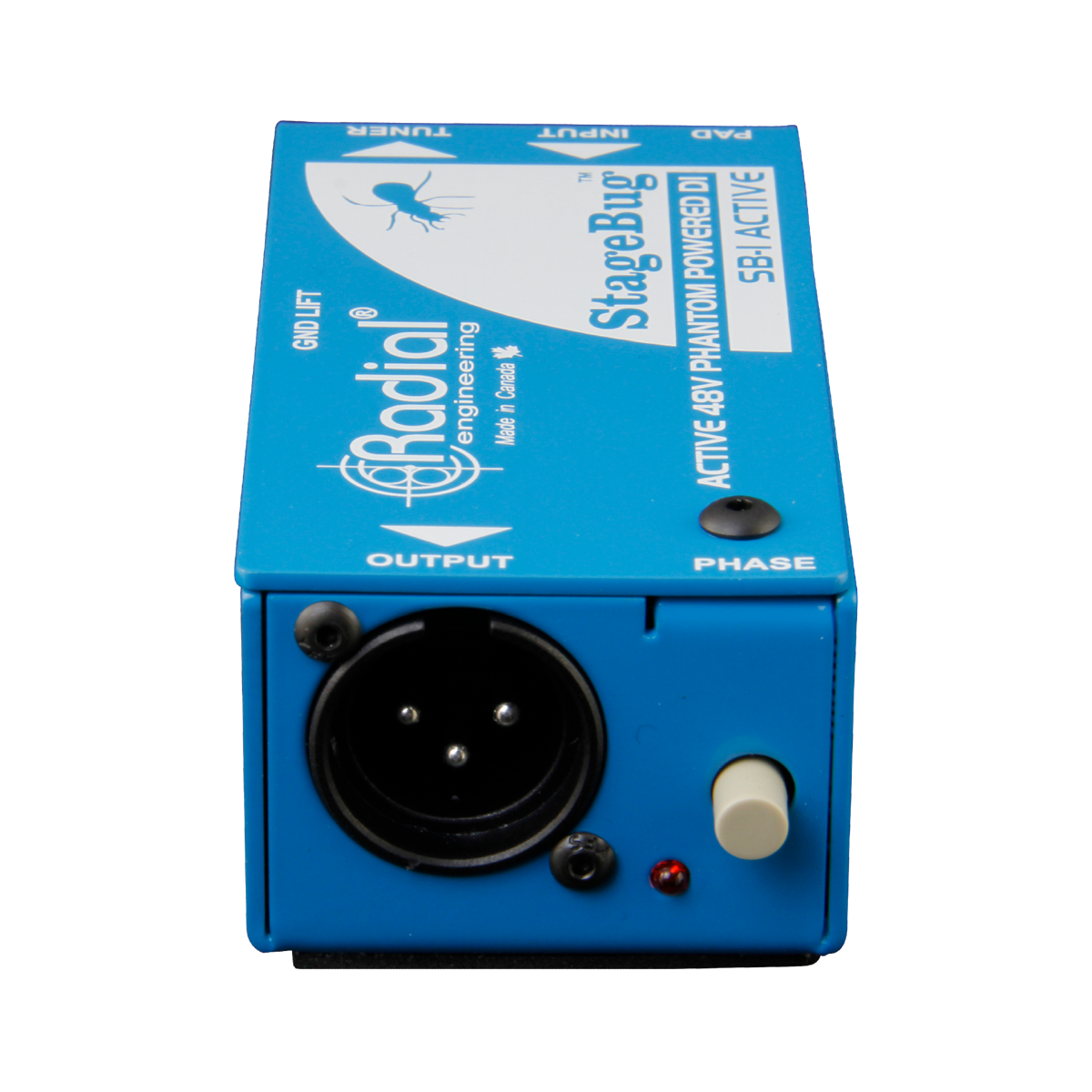

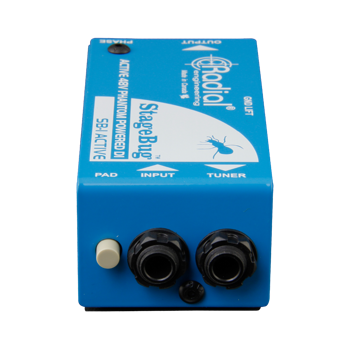

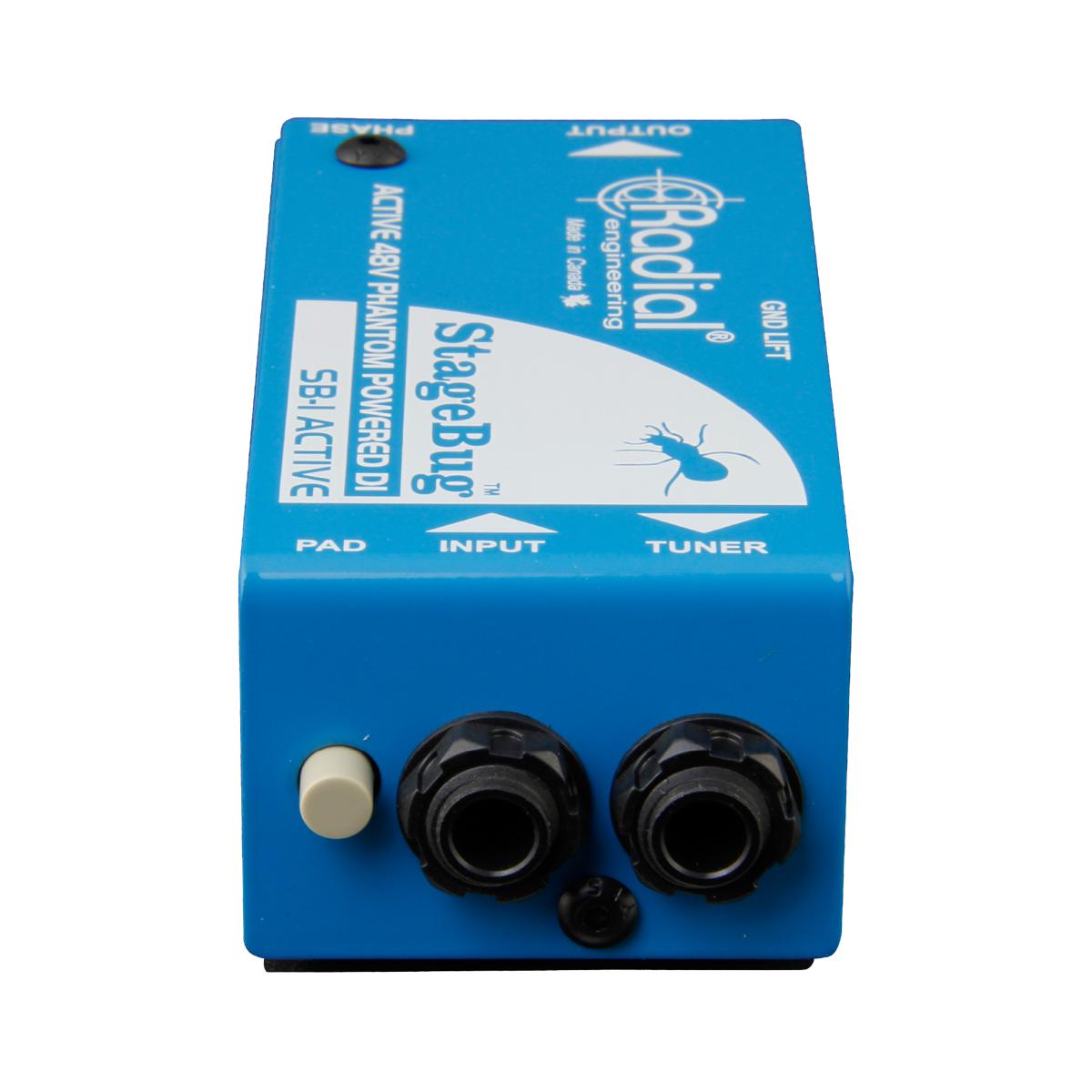

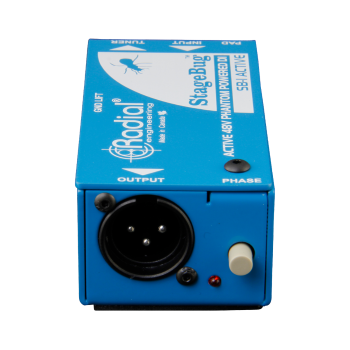

本機に電池や専用電源は必要ありません。ミキサーからの48Vファントム電源を使います。繋いだらすぐに使えるのも魅力です。チューナー端子には、ギターアンプも繋げます。ステージ上でアンプからの音をモニターしながら、同時にPAにも信号を送れます。ギターの音が歪んでしまう場合にはPADスイッチが便利です。これで入力感度を15dB減らせます。ステージでフィードバックを減らしたい場合に便利なPHASEスイッチも装備しています。

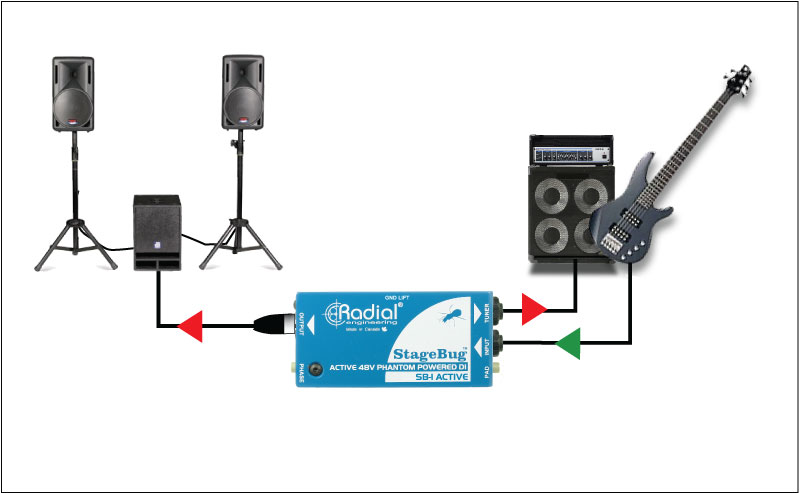

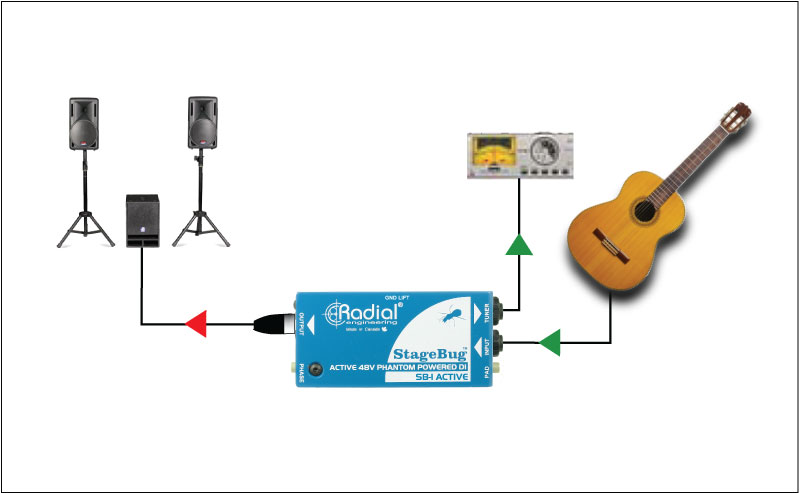

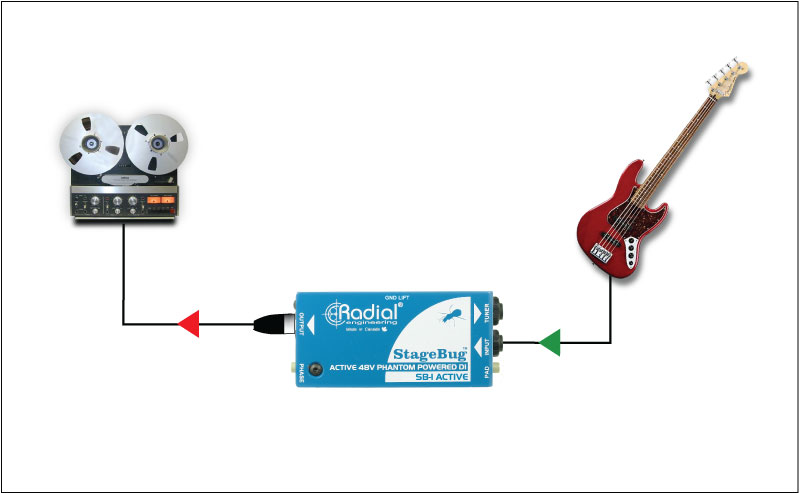

接続例

技術仕様

• Audio circuit type: Active Buffer with Phase Splitter
• Frequency response: 20Hz to 20KHz
• Total harmonic distortion: <0.006%
• Dynamic range: >100dB
• Input impedance: 800K/23K
• Maximum input: +2dBu/+8dBu
• Gain: +1.3dBu/+4.4dB
• Clip Level - Output +3.3dBu/+12.3dBu
• Output impedance: 330 Ohms
• Equivalent input noise: -101dBu
• Noise floor: -97dBu
• Intermodulation distortion: <0.01%
• Phase deviation: 25/12 degrees Maximum

• Switches: Pad, Phase
• Merge function: Automatic
• Input pad: -12dB
• Polarity: Yes
• XLR configuration: + = Pin 2, - = Pin 3, Ground = Pin 1

• Construction: 16 gauge steel chassis & outer shell
• Finish: Durable powder coat
• Size: (L x W x D) 4.5" x 1,85" x 1.35" (114mm x 47mm x 34mm)
• Weight: 0.55 lbs (250 grams)
• Shipping size: (L x W x D): 8" x 5" x 3" (203mm x 127mm x 76mm)
• Shipping weight: 0.8 lbs (365 grams)
• Power: 48V phantom power, 5mA
• Conditions: For use in dry locations only between 5°C and 40°C
