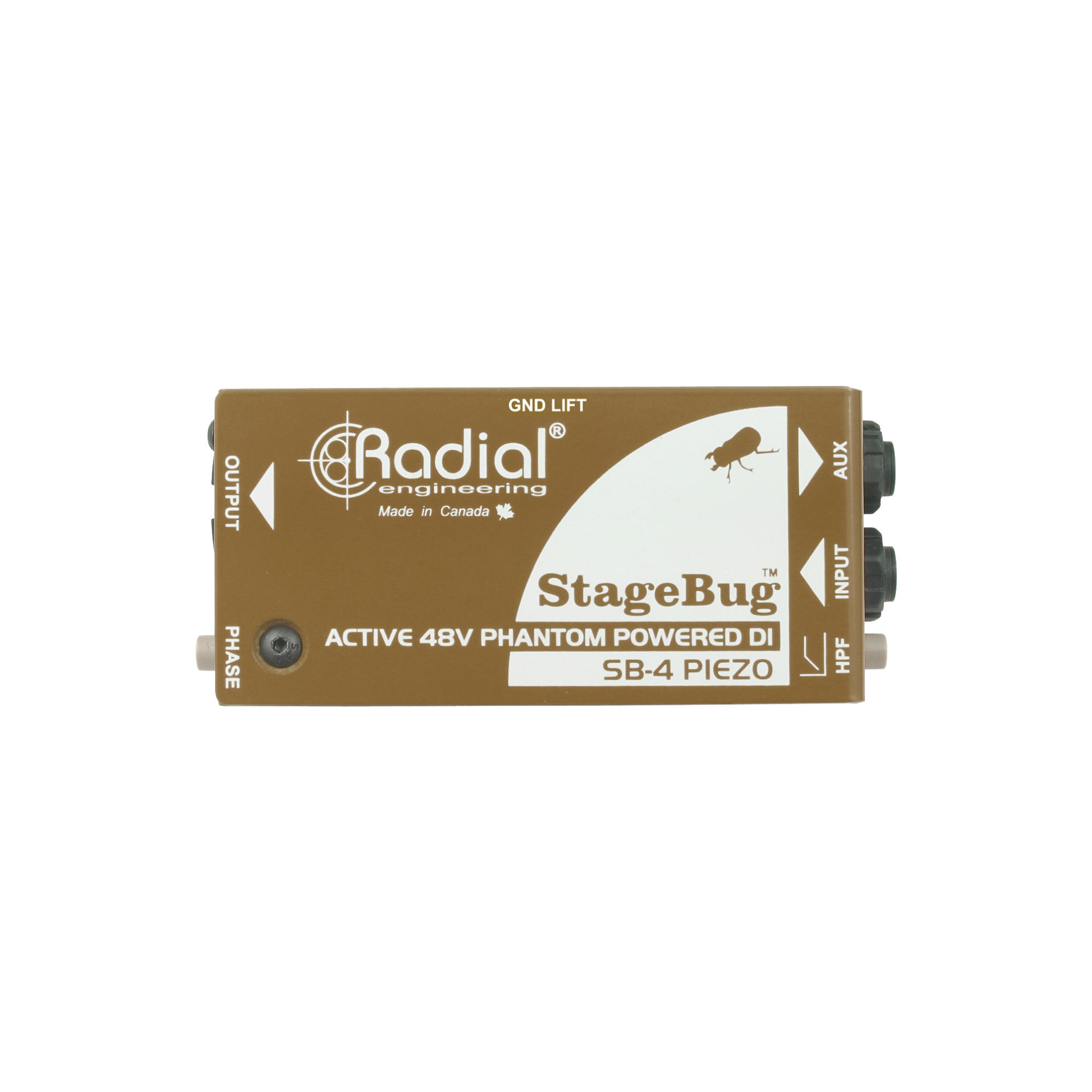

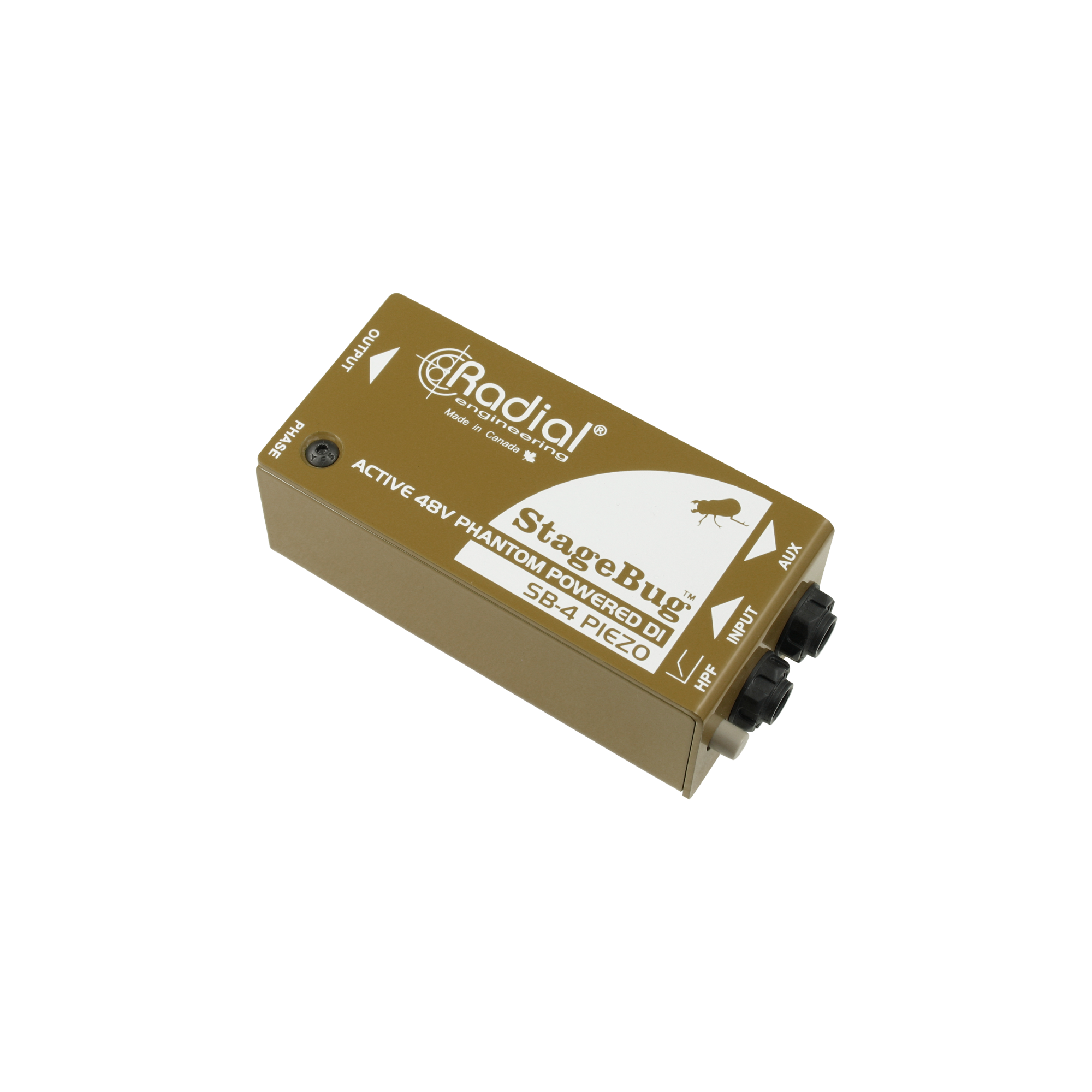

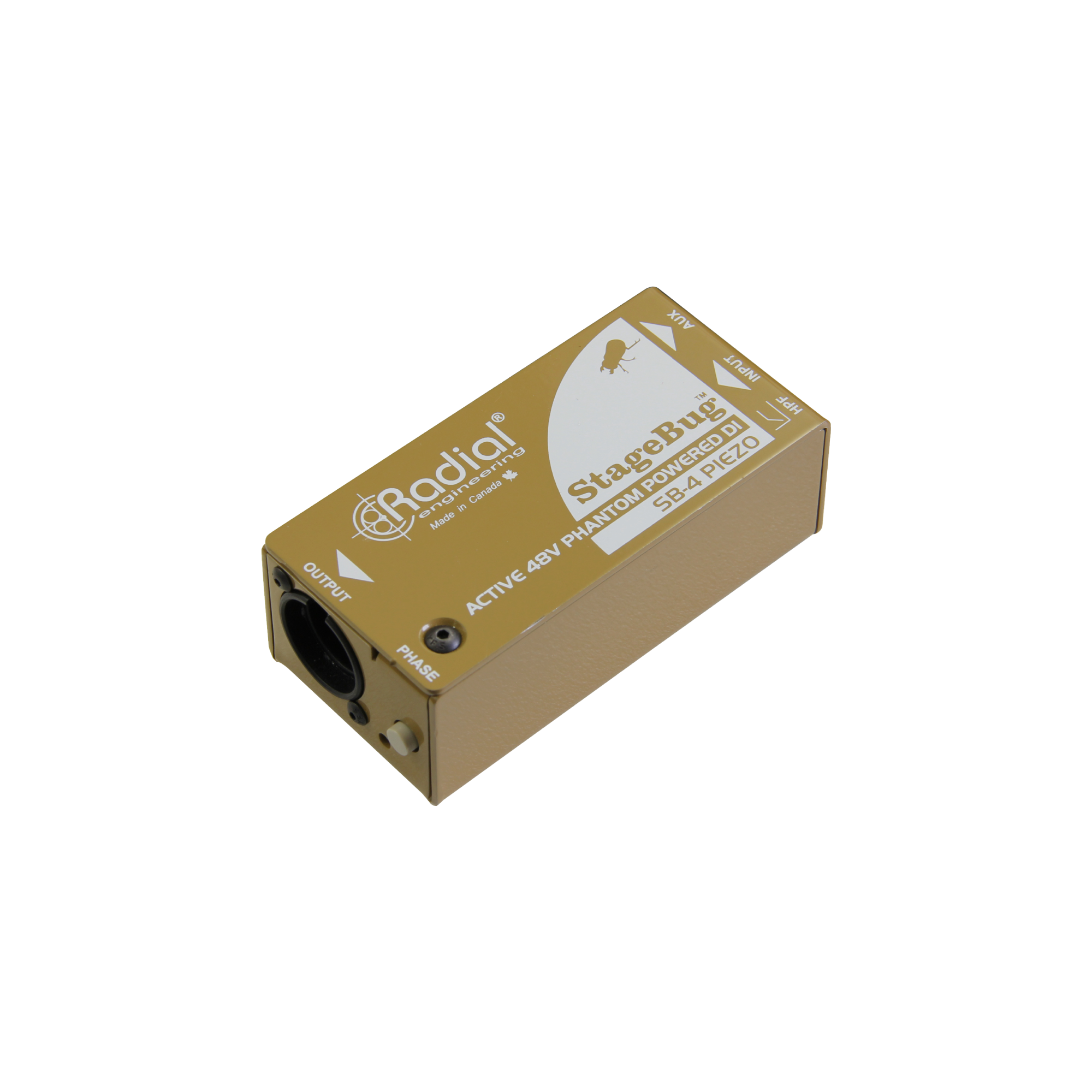

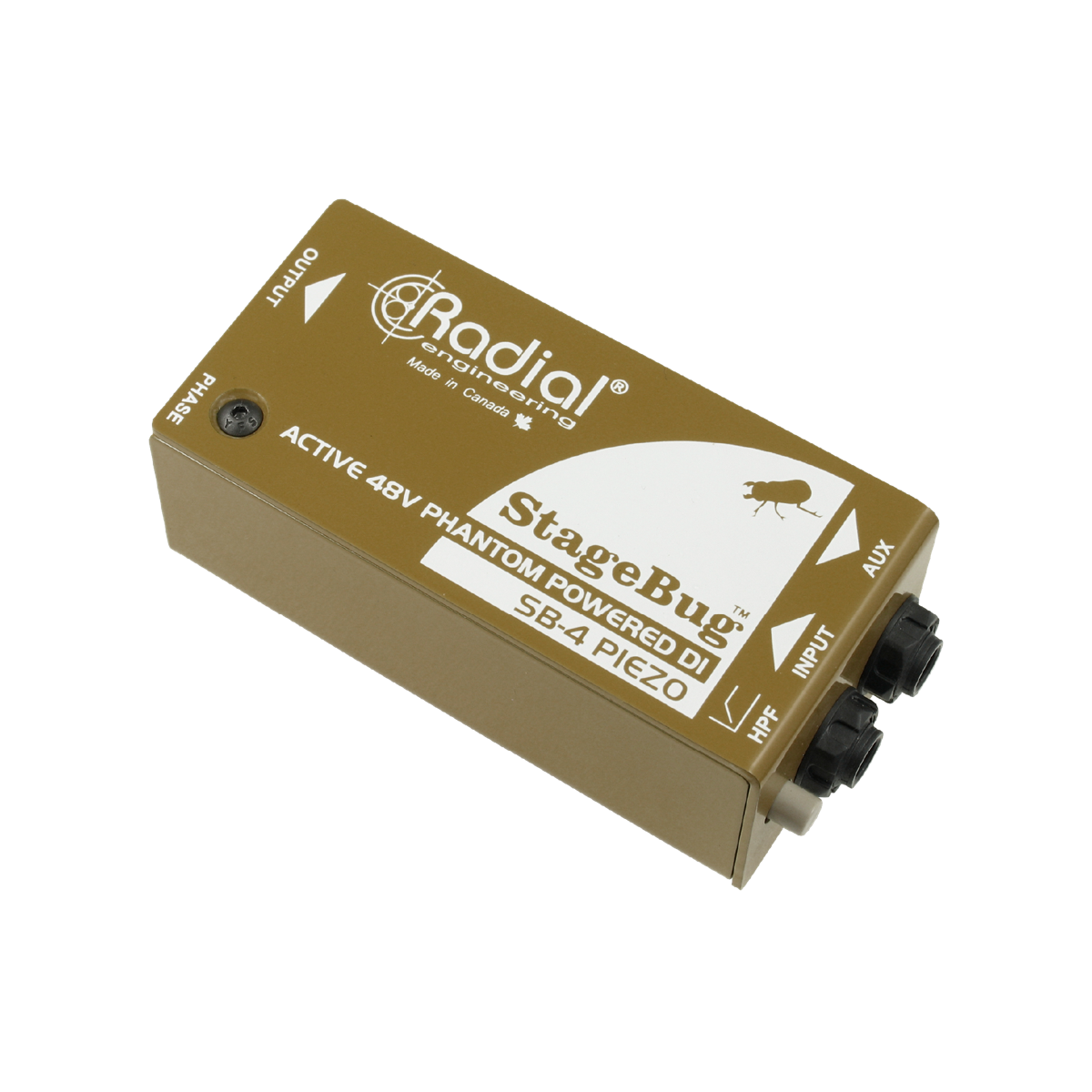

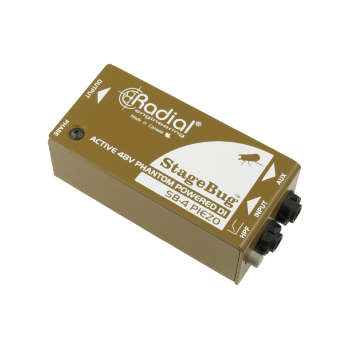

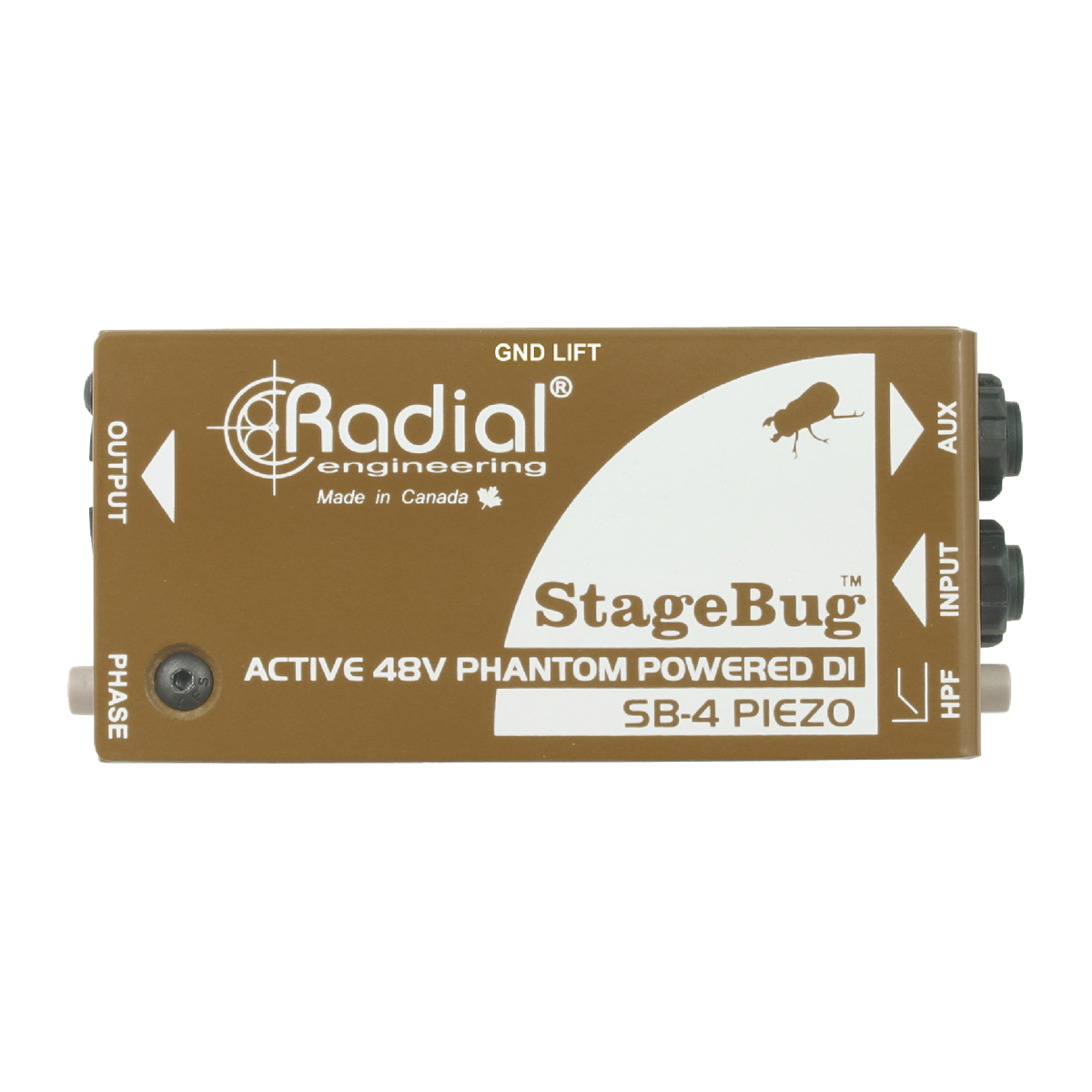

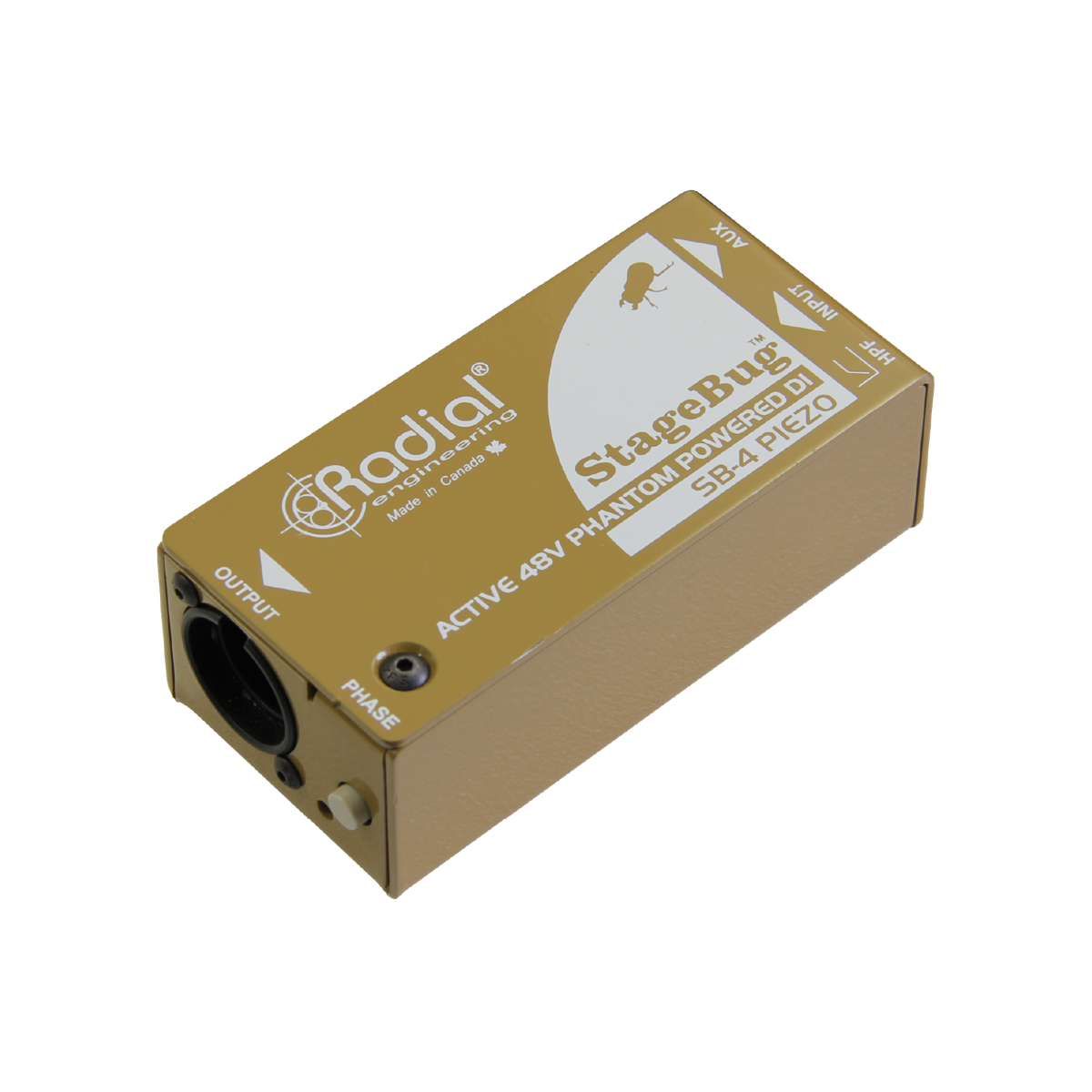

StageBug SB-4

ピエゾピックアップ用DI

製品紹介

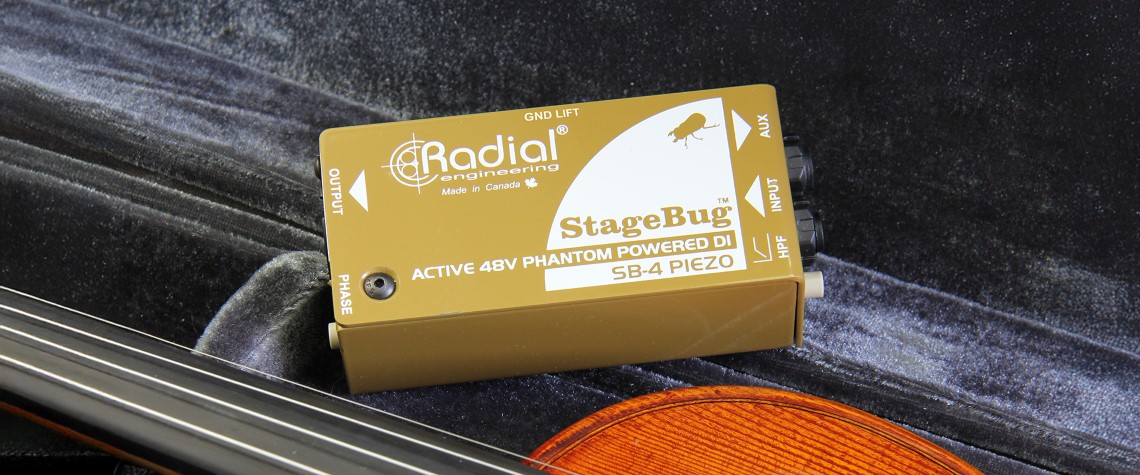

本機は、ピエゾ・ピックアップを使用する、バイオリン、マンドリン、チェロ、ウッドベース等のアコースティック楽器に最適な、アクティブDIボックスです。ピエゾ・ピックアップによる超ハイ・インピーダンスの信号も、スムーズに出力します。暖かみのあるトーンにし、不要なノイズ成分や、ピエゾにありがちなピーク成分を取り除きます。本機があれば、ピックアップとPAの間にプリアンプは不要です。ただ繋いでプレイするだけです。

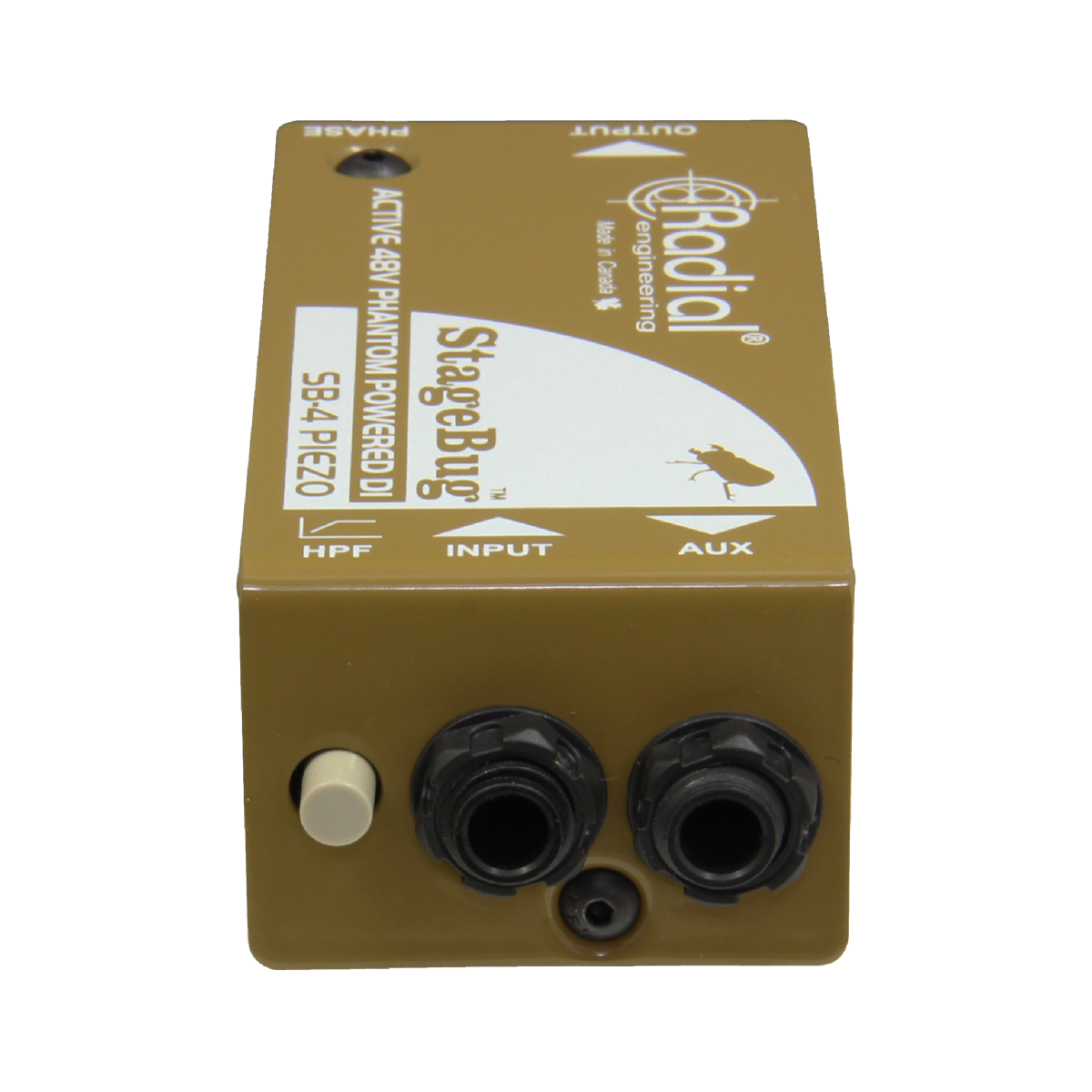

チューナーやギター・アンプを繋ぐ
本機には、チューナーを繋ぐためにAUX端子があります。この端子にはチューナーだけでなく、ギターアンプを繋ぐこともできます。ステージ上でアンプからの音をモニターしながら、同時にPAにも信号を送れます。

ハイパス・フィルターを使う
本機にはハイパス（＝ローカット）・フィルターがあります。これにより低音のノイズを除き、よりクリーンで明確なサウンドが出るようにします。

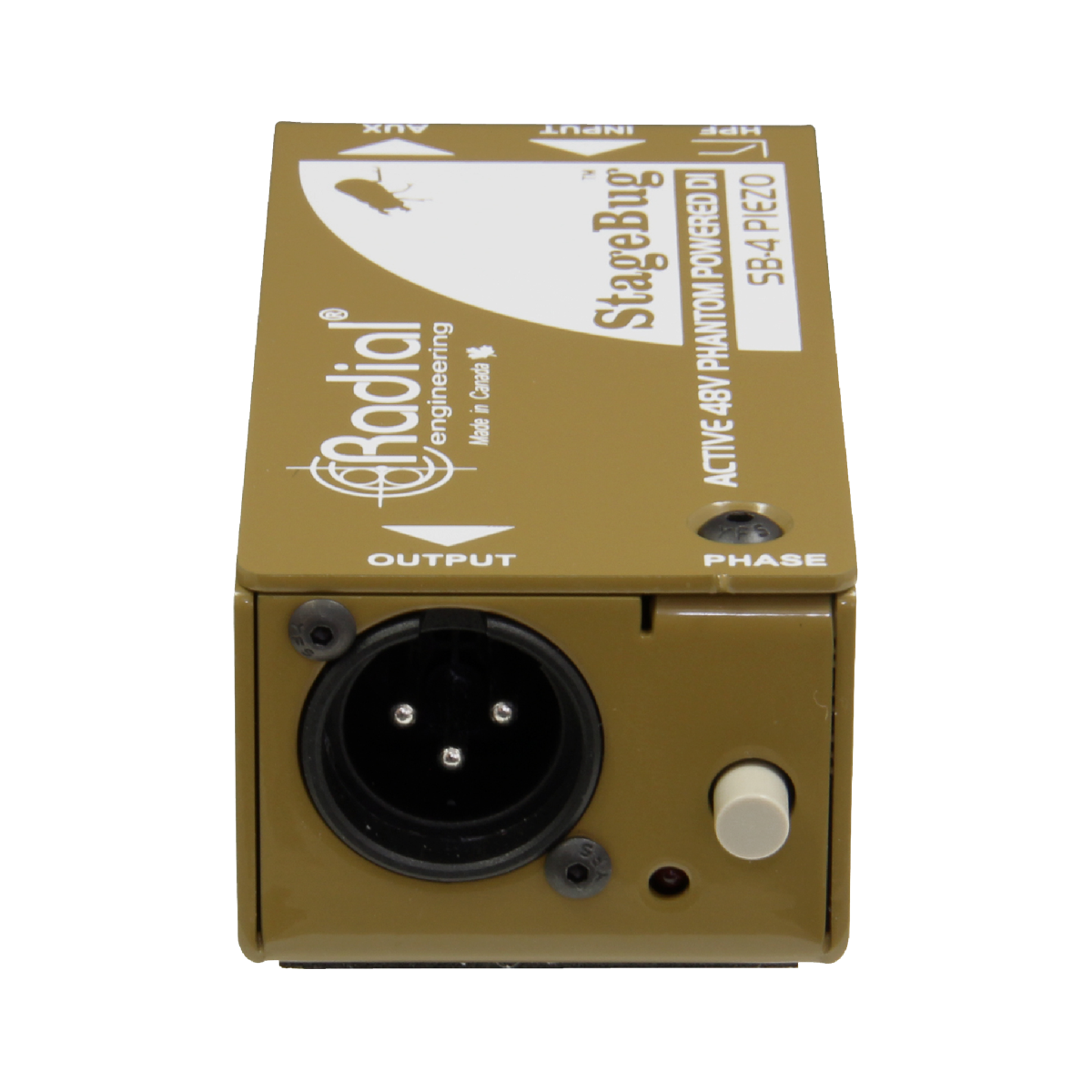

位相を反転する
PHASEスイッチは、ステージでフィードバックを減らしたい場合に使います。

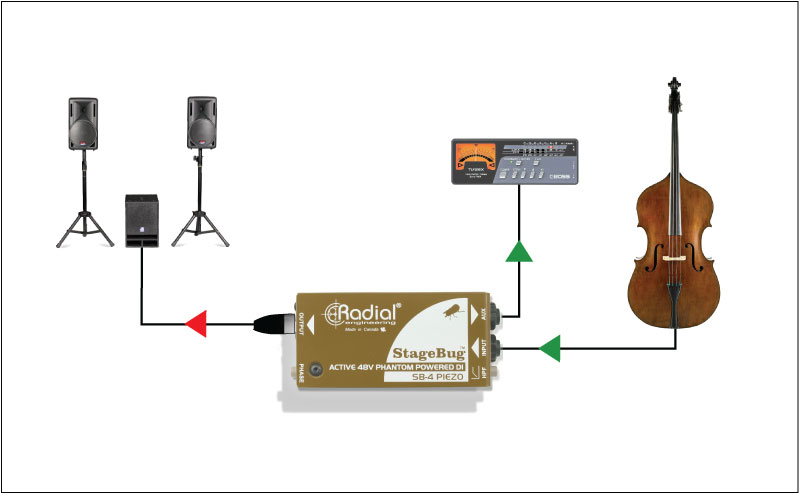

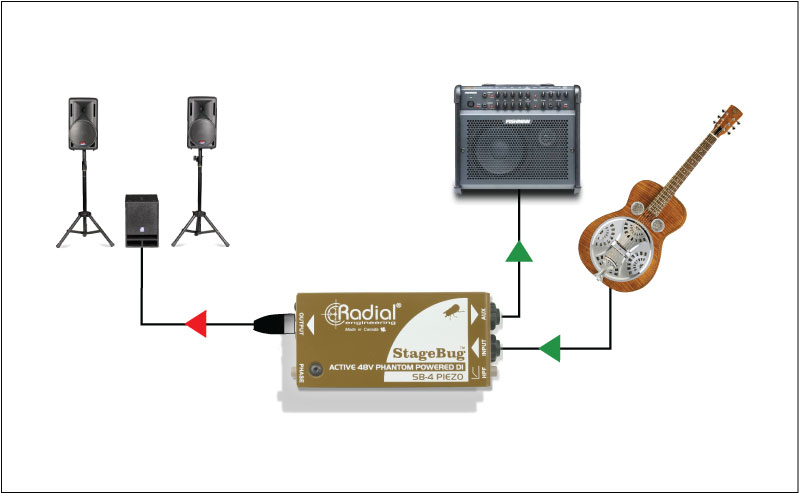

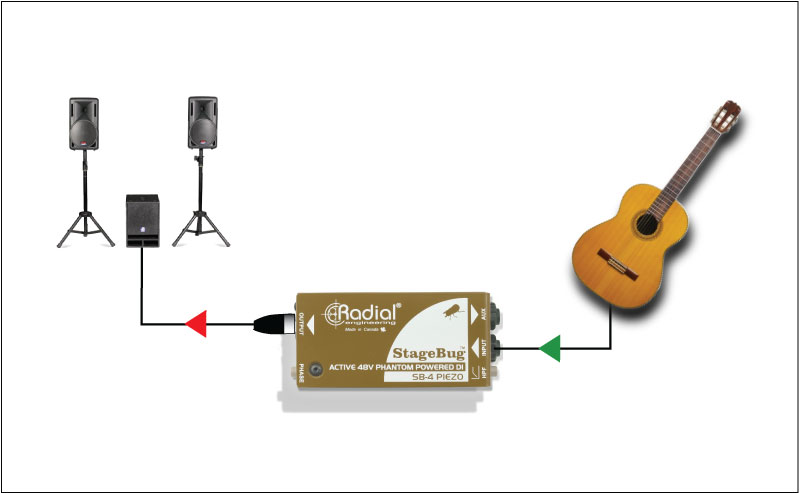

接続例

技術仕様

• Audio circuit type: Piezo optimized active buffer
• Frequency response: 20Hz to 20kHz
• Total harmonic distortion: <0.006%
• Dynamic range: 100dB
• Input impedance: 5Meg Ohms
• Maximum input: +4dBu
• Gain: +2dB
• Output impedance: 330 Ohms
• Equivalent input noise: -101dBu
• Noise floor: -97dBu
• Intermodulation distortion: <0.01%
• Phase deviation: 10° @ 50Hz

• Switches: High Pass Filter, Phase, Ground Lift
• Low-cut filter: 150 Hz
• Filter slope: 6dB/octave

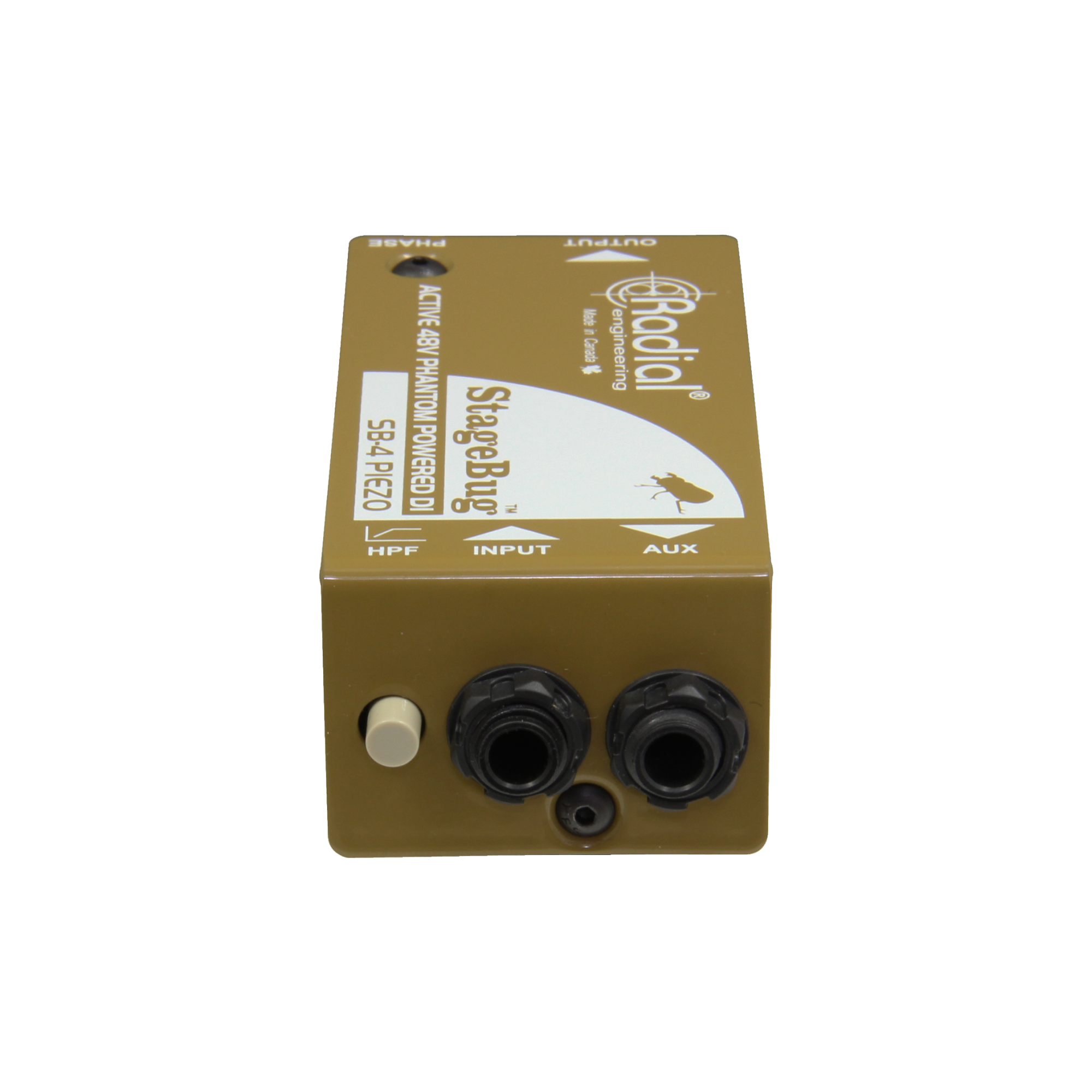

• Instrument input: ¼" buffered with piezo optimized load
• Auxilary output: ¼" buffered to drive guitar effects, amplifier or tuner

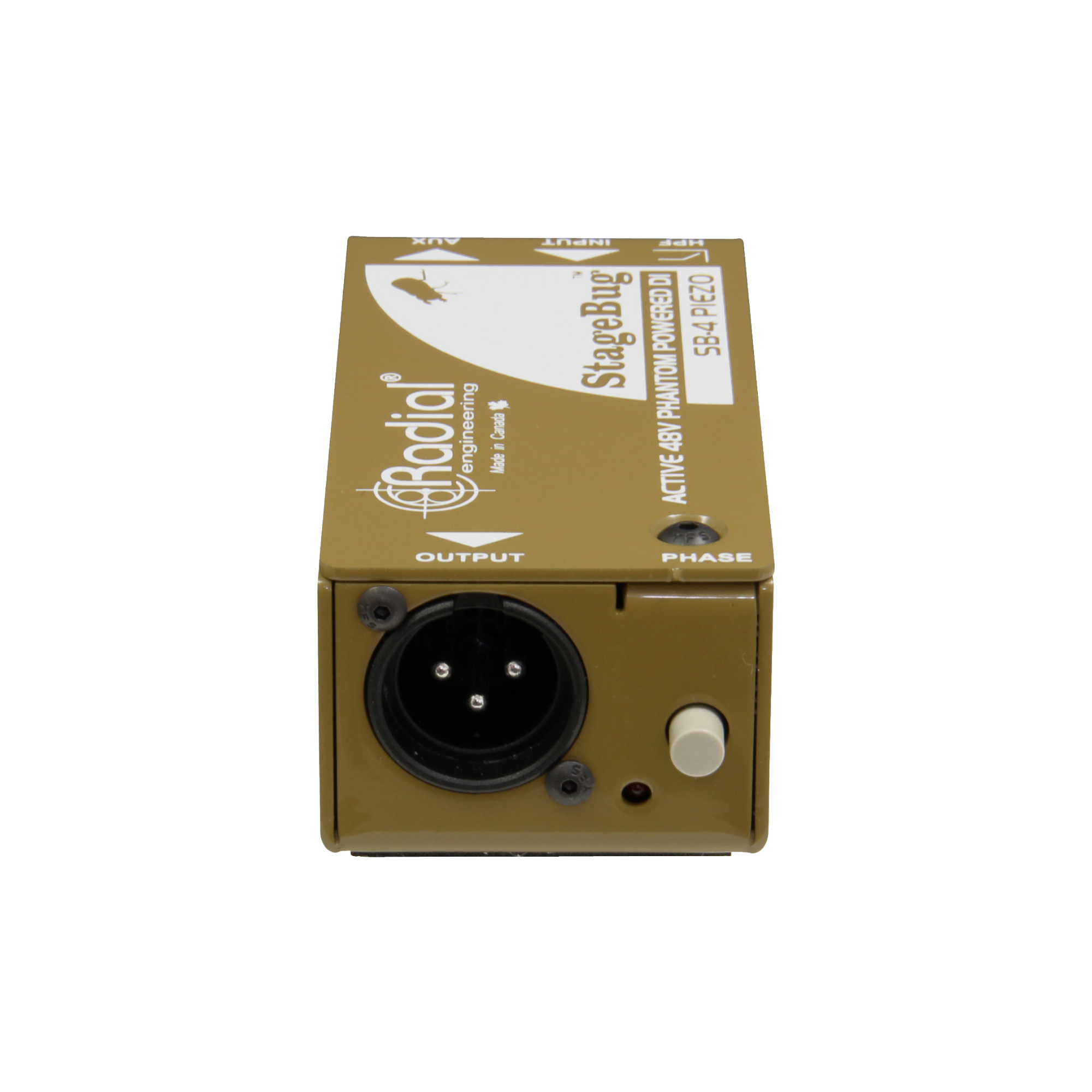

• Balanced output: Pin-1 ground, pin-2 (+), pin-3 (-)
• Polarity reverse: 180°
• Ground lift: Soft lift with 100 Ohms to ground

• Construction: 16 gauge steel chassis & outer shell
• Finish: Durable powder coat
• Size: (L x W x D) 4.5" x 1,85" x 1.35" (114mm x 47mm x 34mm)
• Weight: 0.55 lbs (250 grams)
• Shipping size: (L x W x D): 8" x 5" x 3" (203mm x 127mm x 76mm)
• Shipping weight: 0.8 lbs (365 grams)
• Power requirement: 48V phantom power, 5mA
• Conditions: For use in dry locations only between 5°C and 40°C
