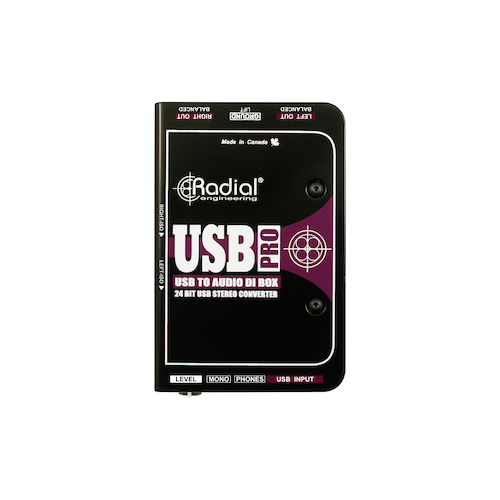

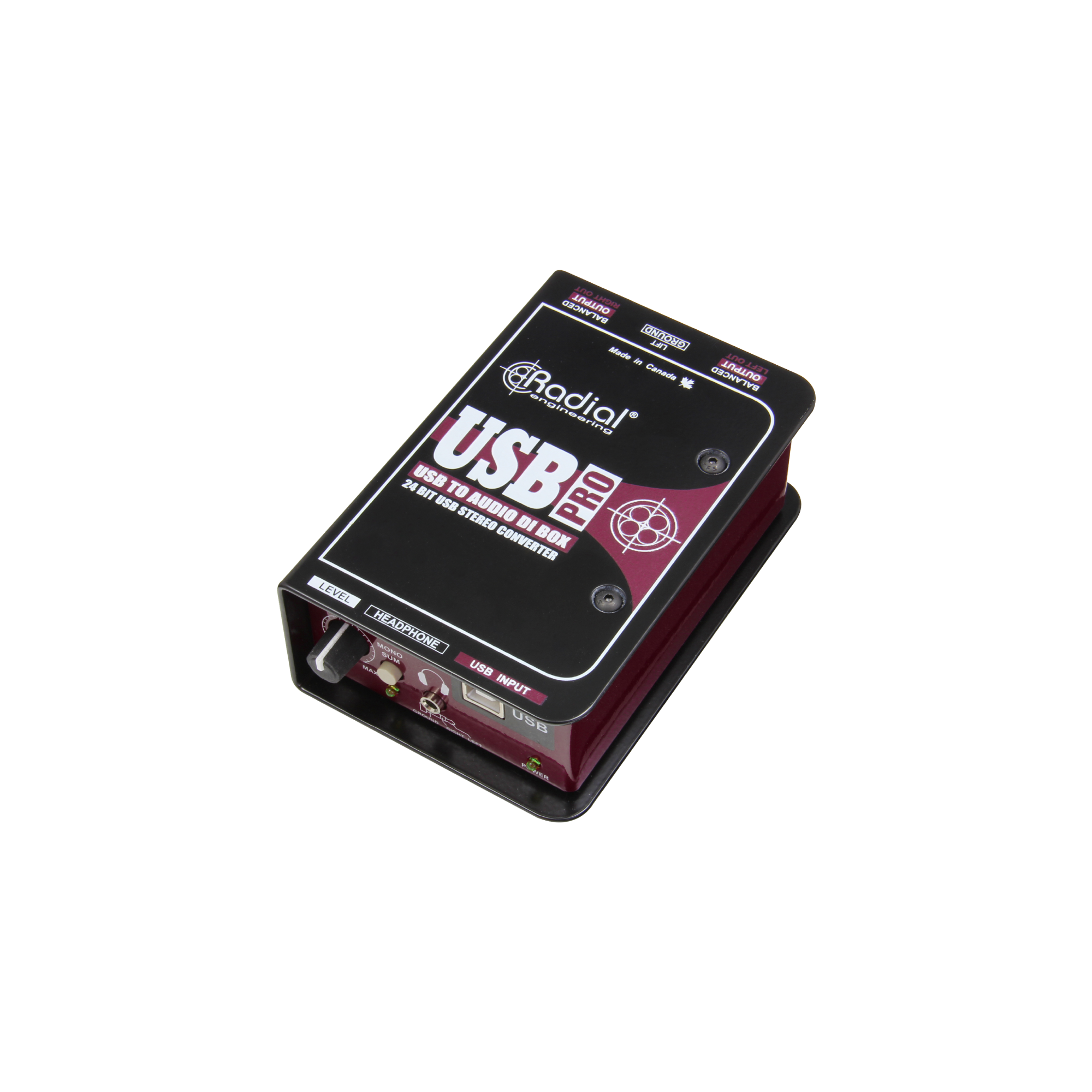

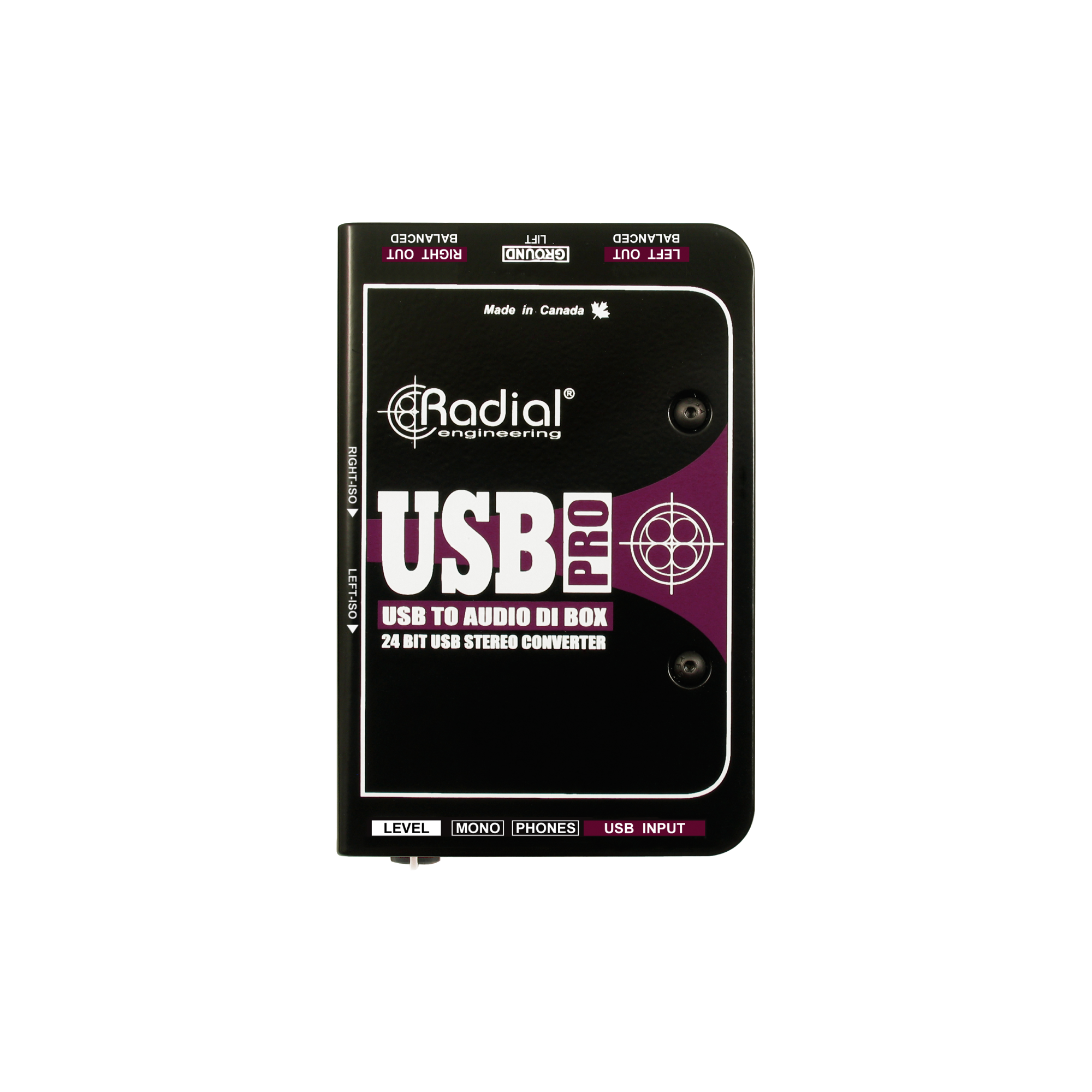

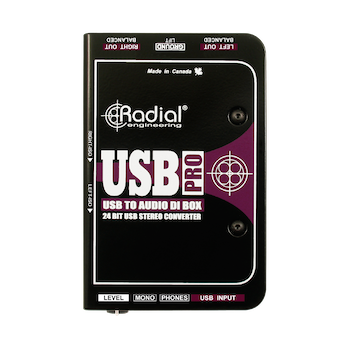

USB Pro

ステレオUSB接続DI

製品紹介

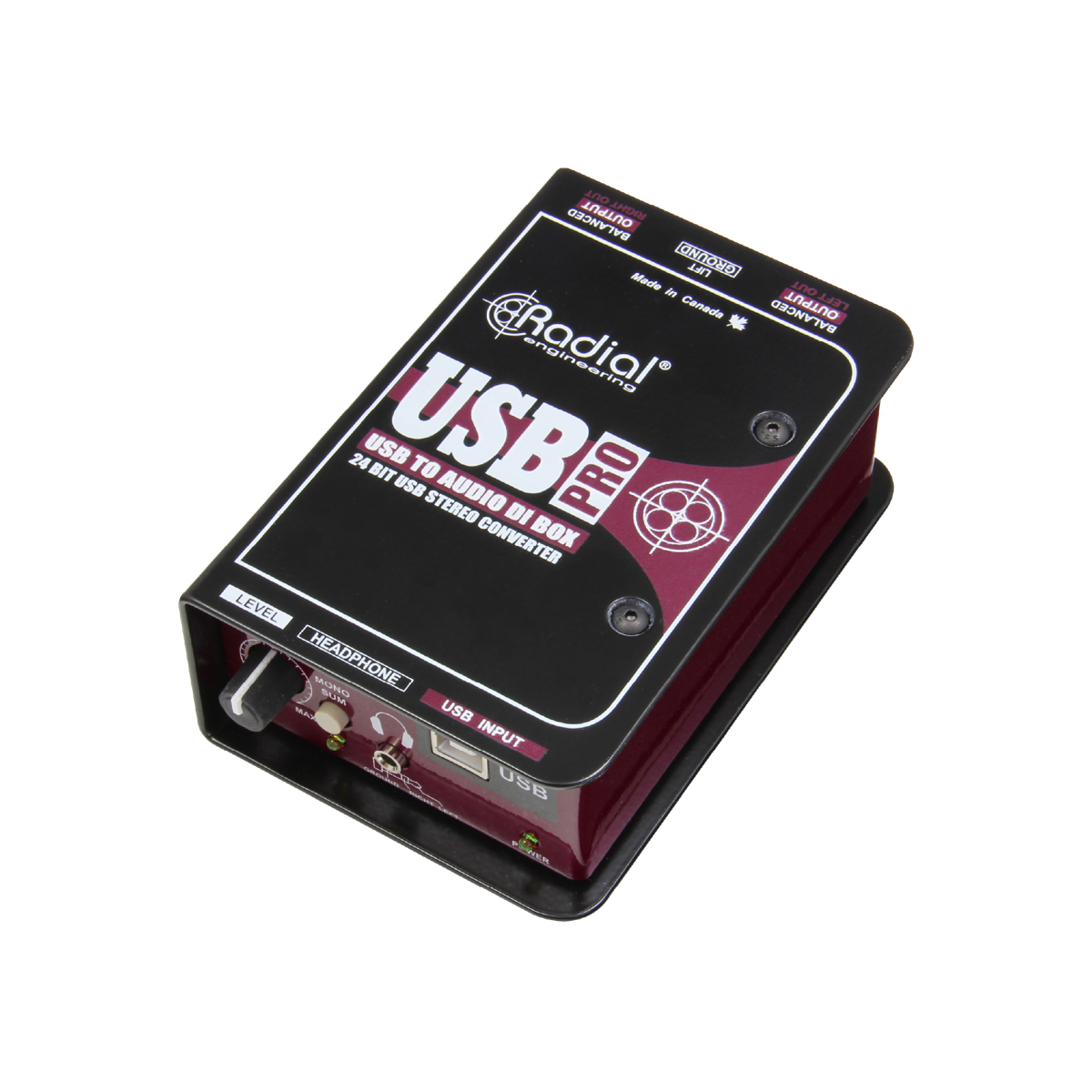

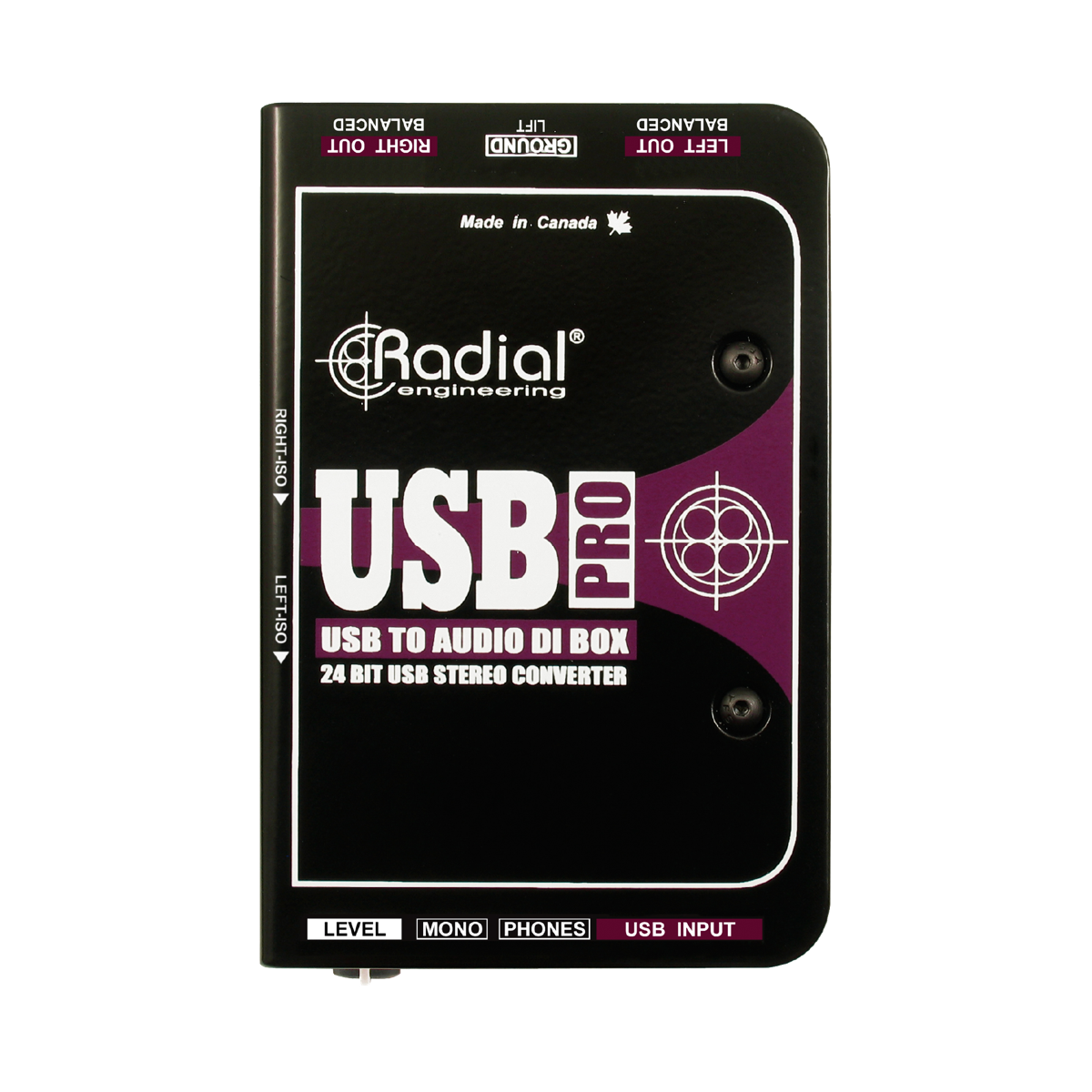

本機は、パソコン用にUSB端子を搭載した高品質なステレオDIボックスです。パソコンのサウンド・ファイルを、PAやレコーディング、放送用にステレオのバランス信号に変換し、ミキサーに信号を送ることが出来ます。

Windows XP/Vista/Win7/Win8/Win10またはMac OSであれば、ドライバーのインストールの必要はなく、繋ぐだけで直ぐに使えます。24 bit/96kHzまで対応しているので、よりヘッドルームが広く、ディテールも詳細になります。ファイルの転送に、追加のサウンドカードや外付けコンバーターはいりません。忙しい制作環境もスッキリさせます。

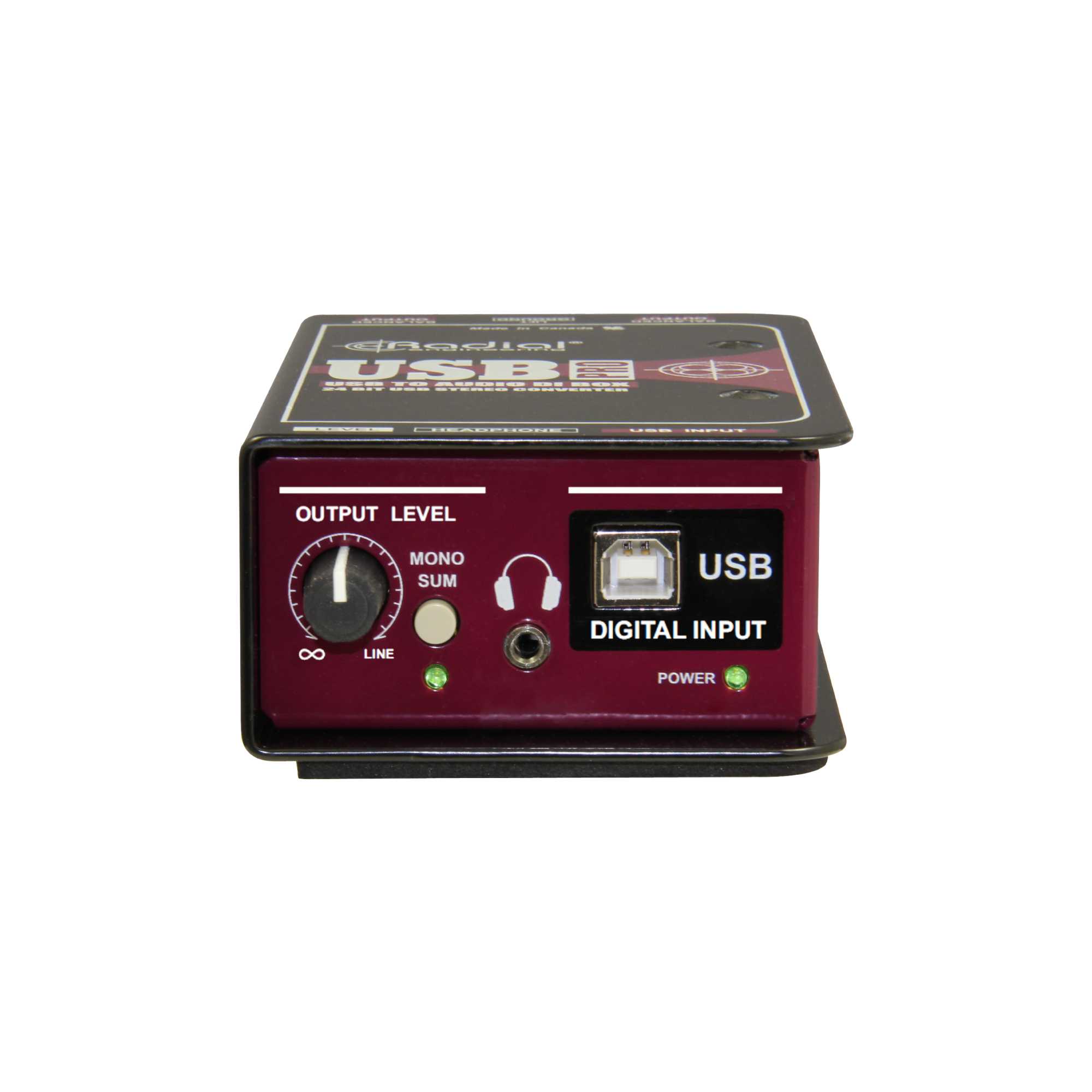

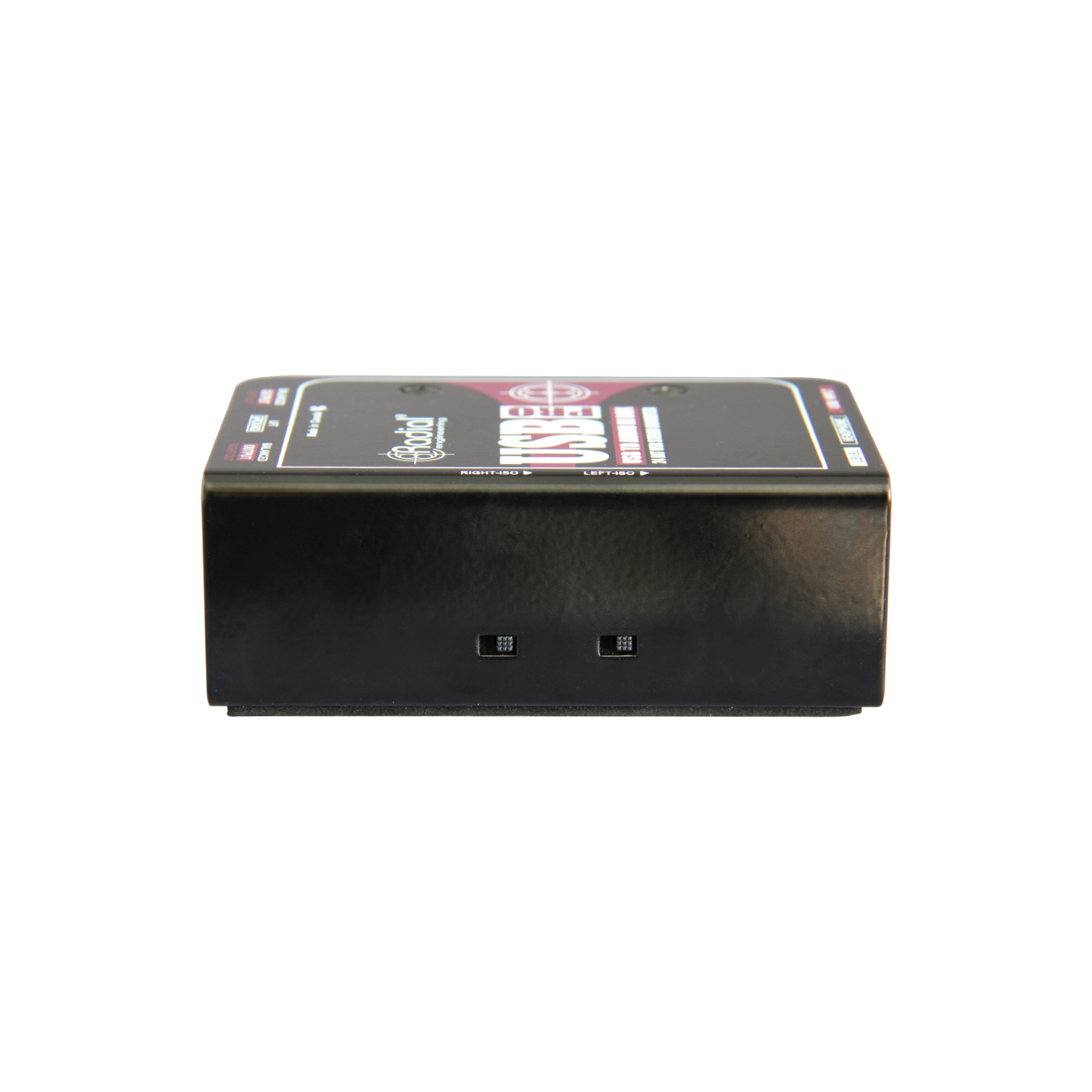

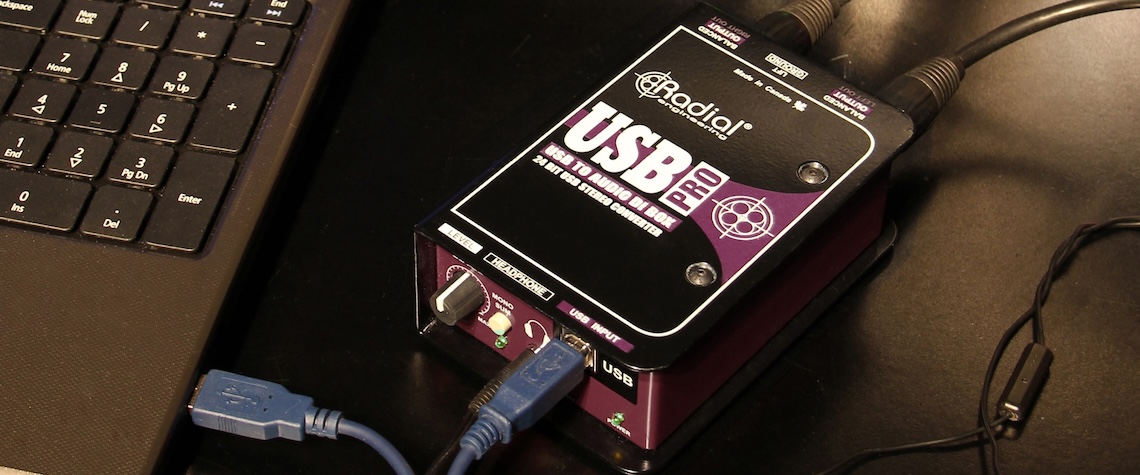

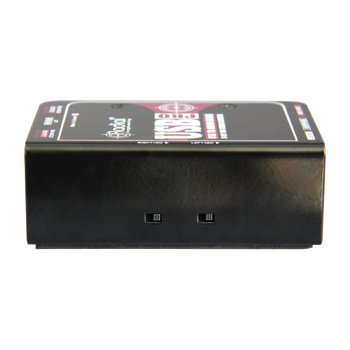

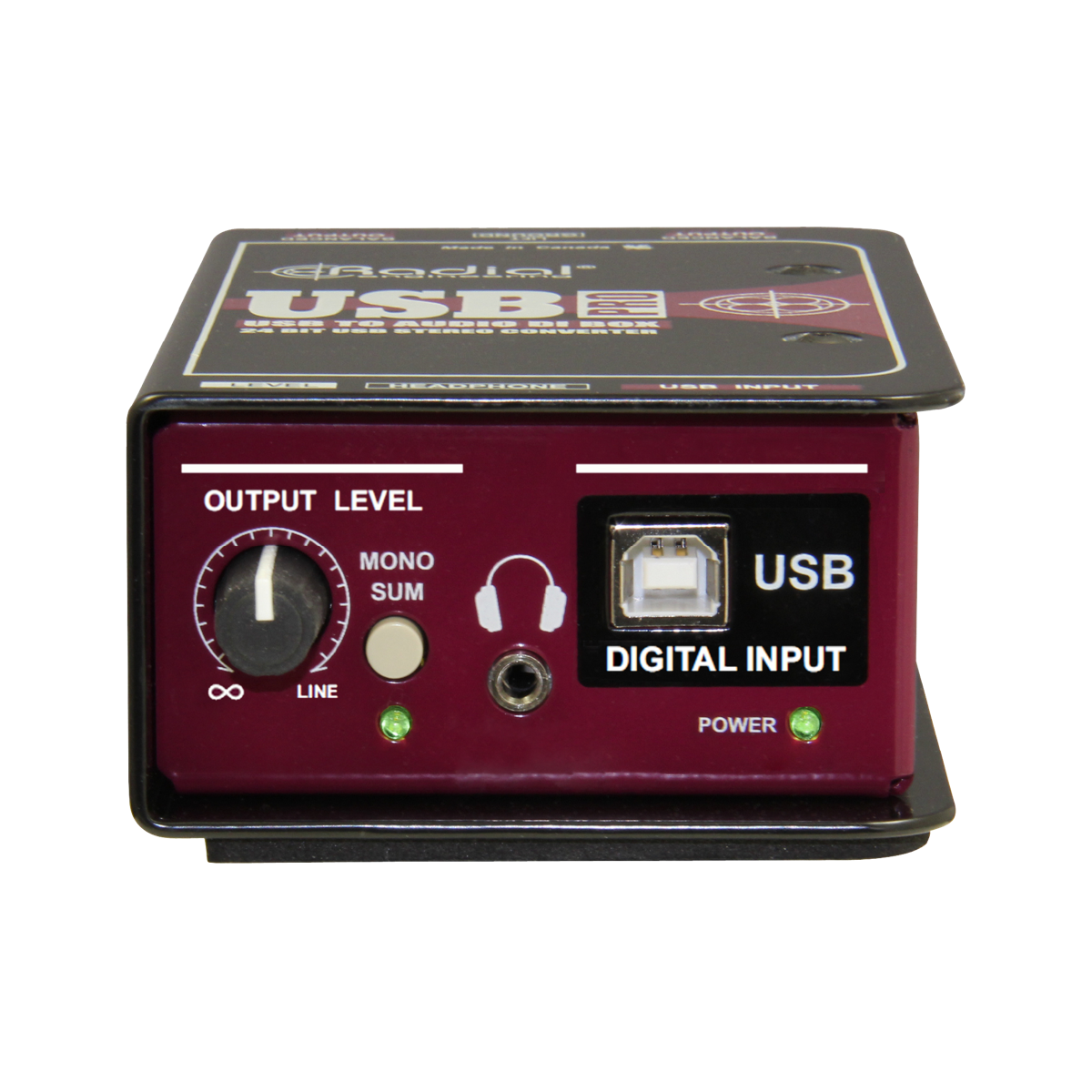

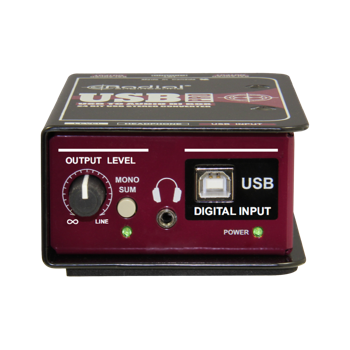

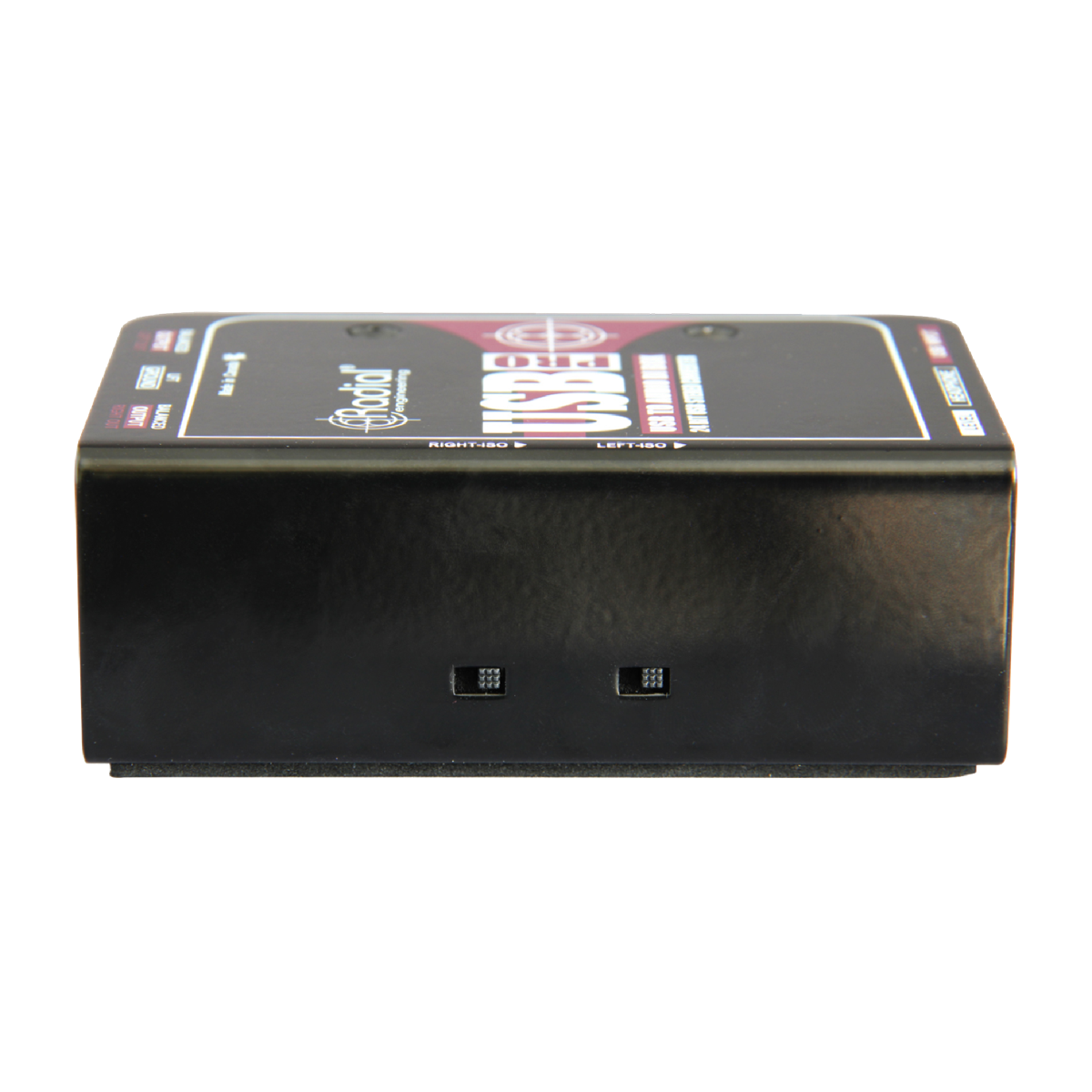

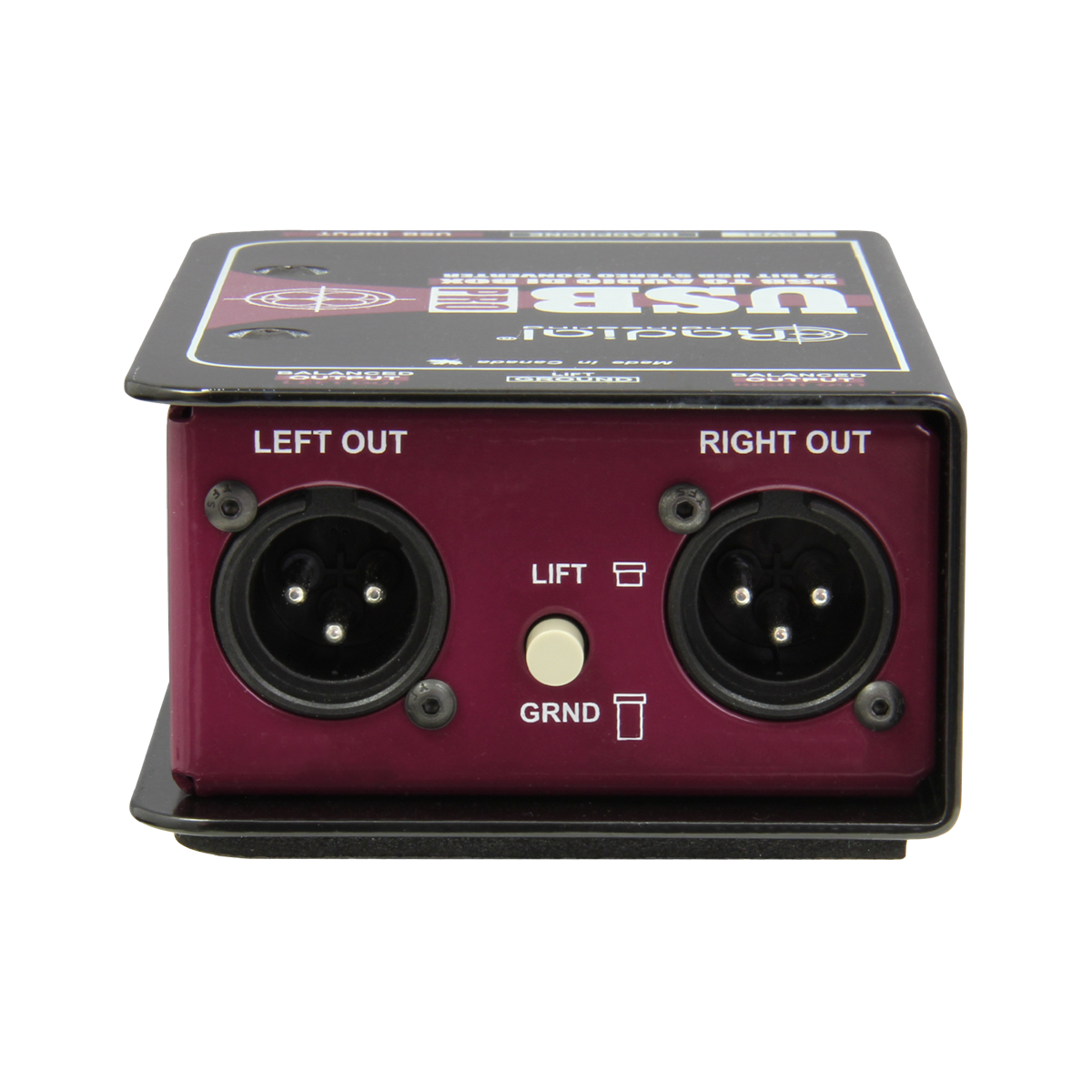

パソコンとの接続はUSB端子を使います。ヘッドホン・アンプを搭載しているので、D/A変換したサウンドのモニターもできます。ステレオ信号をモノラルにするMONO-SUMスイッチは、位相のチェックをしたり、2ヶ所への同時出力に便利です。ボリュームは1つなのでとてもシンプル。グランド・ループが原因によるハムやバズの対策として、本体の横に2つのスイッチがあります。このスイッチはアイソレーション・トランスを信号の経路に挿入するもので、漏れたDCオフセット成分もブロックします。一度設定したらあまり変えないものなので、あえて横にあります。更にノイズを減らす為に、グランドリフト・スイッチで、2つあるXLR出力のpin-1を切断します。

他のラジアル製品同様、本機もプロの激しいツアーでの使用に耐える頑丈さがあります。ケースのカバー部がせり出しているので、スイッチや端子類をガッチリと守ります。内部の基板もねじれに強い構造です。底面はすべり止めのパッドがあり、電気的にもケースを絶縁できます。

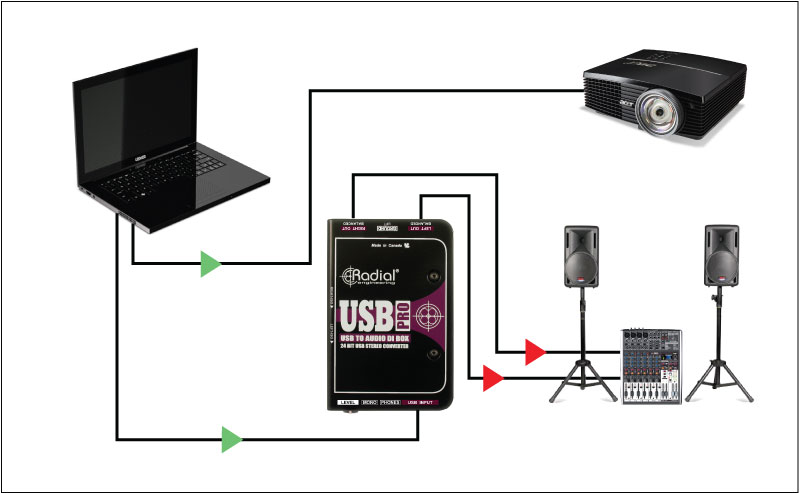

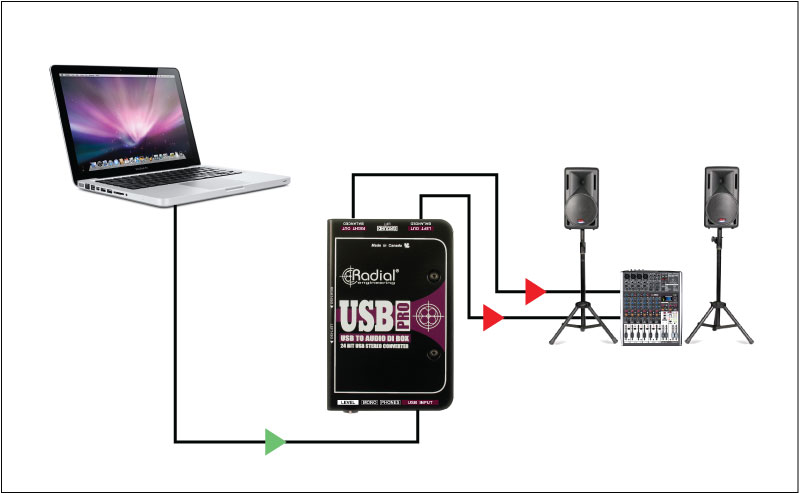

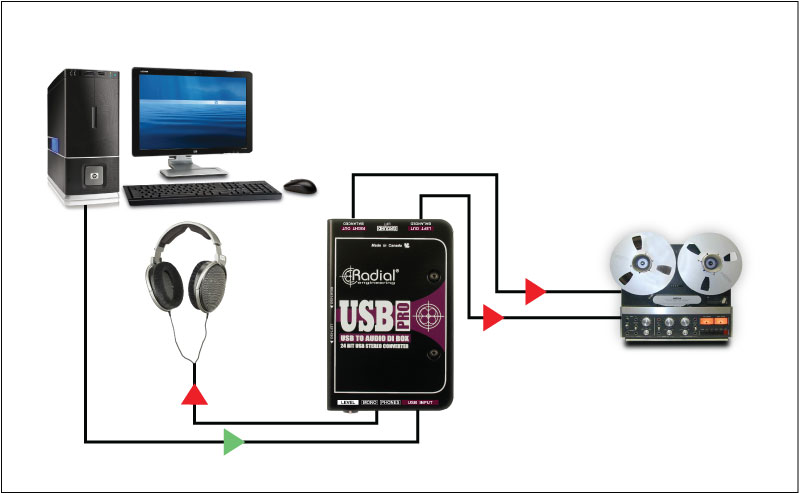

接続例

技術仕様

• Audio circuit type: Custom decoder with analog line drive
• USB compliance: USB 1.1 full speed
• Bit depth: 24bit (16bit capable)
• Sampling rate: 44.1kHz / 48kHz / 96kHz auto sensing
• Sound file compatibility: WDM, MME, CoreAudio, DirectSound, WASAPI and .WAV
• Software compatibility: Windows XP/Vista/Win7/Win8/Win10 and Mac OS
• Frequency response: 5Hz ~ 40kHz (30Hz ~ 18kHz with isolation)
• Dynamic range: >90dB
• Noise floor: -90dB
• Maximum gain: +8dBu
• Total harmonic distortion: 0.01%
• Stereo separation: 75dBu
• Output impedance: 250Ω nominal

• Digital input: USB connector B-type
• Analog output: Stereo balanced mic level (2 x XLR-M)
• Headphone output: 3.5mm TRS
• Level control: Variable, works on headphone and XLR outputs
• Isolation: Switchable for each channel
• Mono switch: Sums left & right inputs to mono

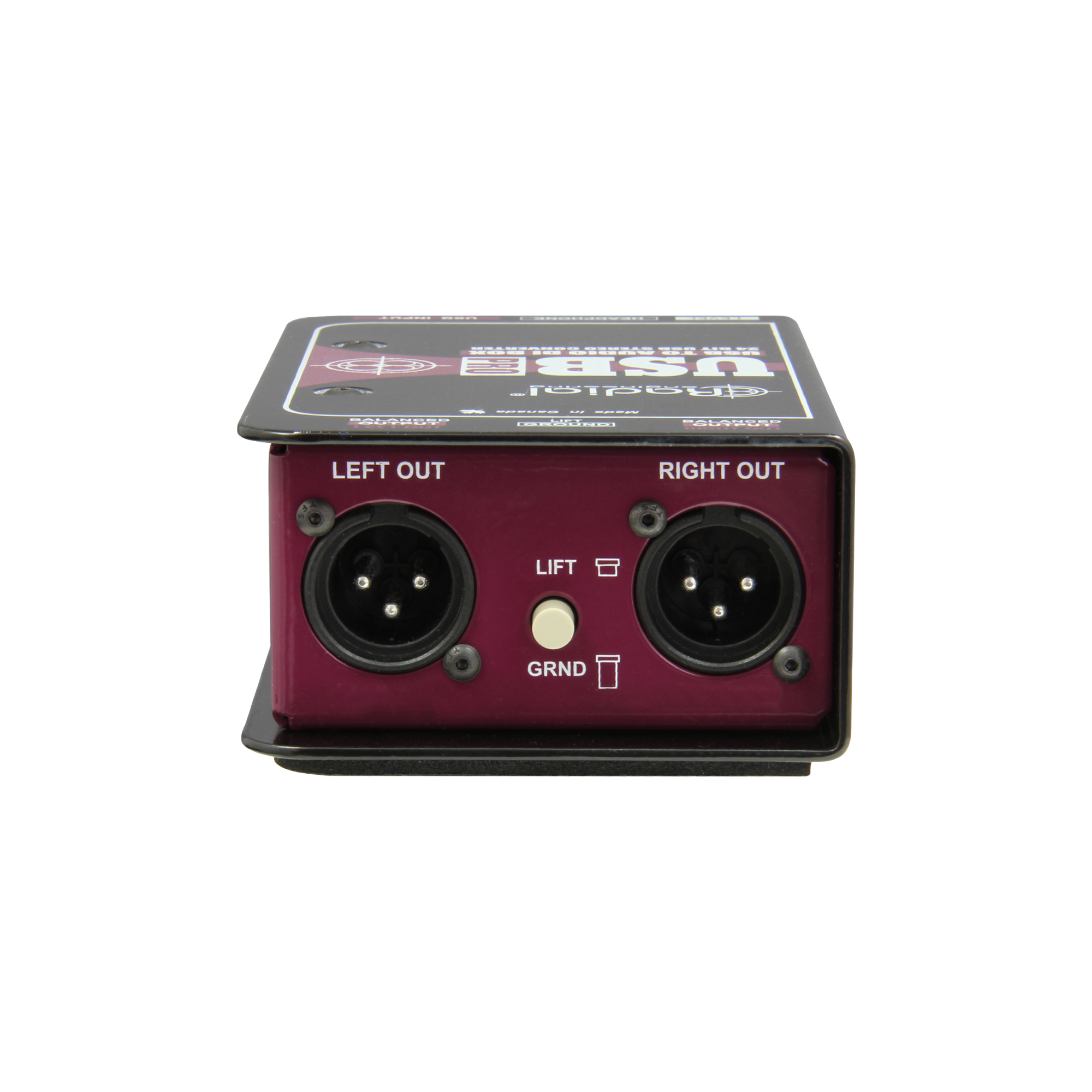

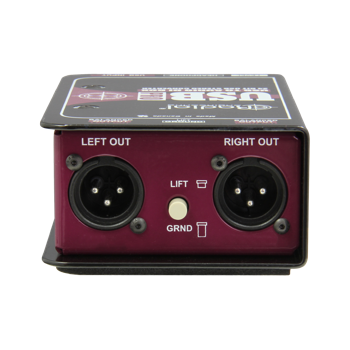

• Ground lift: Lifts pin-1 on both XLR outputs

• Power: USB bus powered 500mA maximum
• Finish: Durable powder coat
• Size: 3.3" x 5.0" x 2" (84 x 127 x 48mm)
• Weight: 1.5 lb (680 g)
• FCC approval: Complies with section 15 of the FCC Rules
• Conditions: For use in dry locations only between 5°C and 40°C
