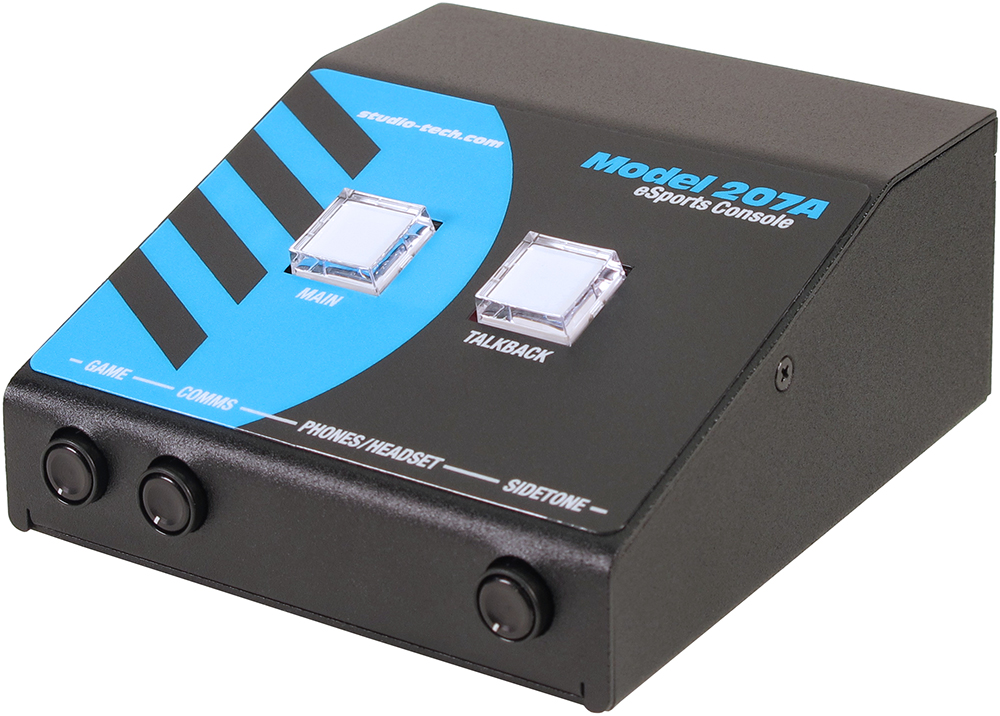

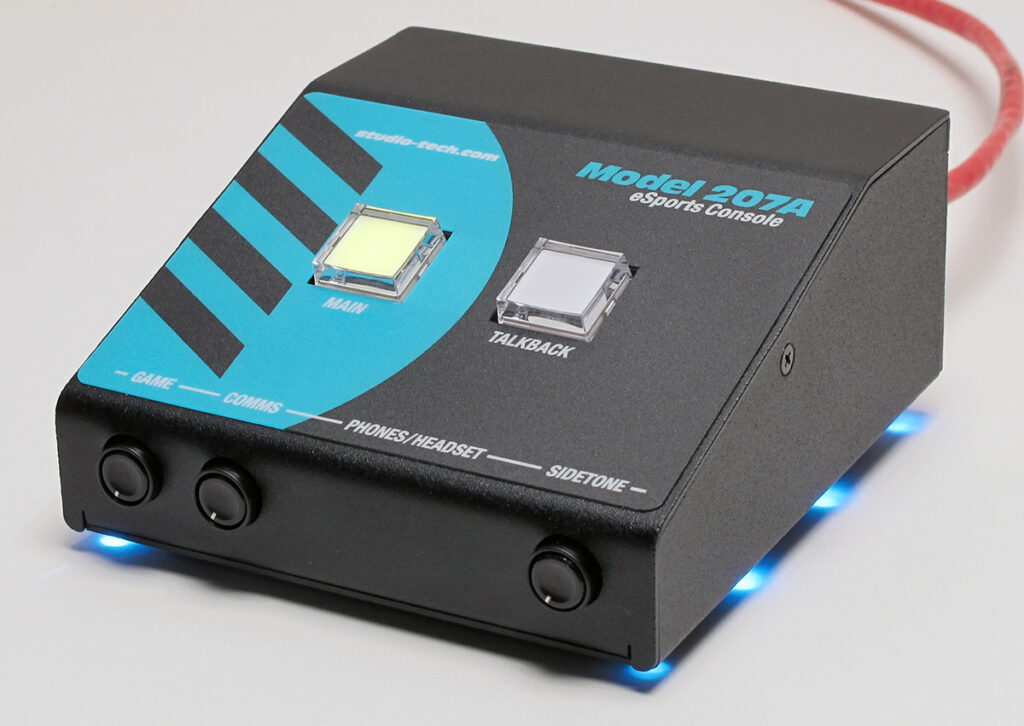

Model 207A

Dante対応eSportsコンソール(メイン出力 x1 トークバック出力 x1）

製品紹介

Model 207Aは、Danteに対応したコンパクトなeスポーツ専用 (ボイスチャット※) コンソールです。 eスポーツの大会において、複雑になりがちなプレーヤー周りのオーディオ配線を簡素化し、かつ運営をスムーズに行うことができる画期的なコンソールです。各プレーヤーのゲーム音やプレーヤー間の音声レベル調整、また、チーム内通話と運営側や PAシステムなどへの回線切替えを、プレーヤー自身が手元で簡単に行うことができます。なお、ゲーム音はゲーム機からプレーヤーへアナログオーディオで最小のレイテンシーで送信され、その他の各通信はDanteでクリアな音質を提供します。 Danteネットワークを介し、その他のオーディオシステムへの接続も簡単にでき、運用の幅を大きく広げることができます。

※オンラインゲーム大会には欠かせない”ボイスチャット”
オンラインゲームにおけるボイスチャットとは、ゲーム内で他のプレーヤーとリアルタイムで音声を通じてコミュニケーションをとる機能で、より楽しくプレイをするためには欠かせない機能です。特にプレイヤー同士でチームを組んで戦うシステムのゲームでは仲間同士の連携がカギとなり、円滑なコミュニケーションが勝利へ導きます。近年、台頭してきたeスポーツですが、日本でも多くの大会が開催され、大きな盛り上がりを見せています。その大会会場では、プレイヤーはゲーム音とは別にこのチャット音声も聞くことが必須となるため、これらをミックスしてプレイヤーに提供することが必要となります。また、会場のオーディエンスへのPAやゲーム運営サイドに対してのインカムパーティーラインへの配信も必要となり、アナログ回線では複雑な配線構築が必要となります。

主な特長

Dante audio-over-Ethernet テクノロジー
5ピンXLRおよび3.5 mm TRRSコネクタ付きのヘッドセットをサポート
コンピュータオーディオとの互換性のためのアンバランスステレオライン入力
メイン出力（x1），トークバック出力（x1）
柔軟性の高い2チャンネルのヘッドフォン出力
コンパクトな筐体
高音質設計
設定はSTcontrollerアプリケーションを使用
PoEによる電源供給

技術仕様

Power Source

Power-over-Ethernet (PoE): class 2 (low power, 6.49 watts)

Network Audio Technology

Type: Dante audio-over-Ethernet
AES67-2013 Support: yes
Dante Domain Manager (DDM) Support: yes
Bit Depth: up to 24
Sample Rate: 44.1 and 48 kHz
Number of Transmitter (Output) Channels: 4 (Main, Talkback, Line In L, Line In R)
Number of Receiver (Input) Channels: 4 (Headphone Ch1,
Number of Receiver (Input) Channels: 4 (Headphone Ch1, Headphone Ch2, Headphone Ch3, Headphone Ch4)
Dante Audio Flows: 4; 2 transmitter, 2 receiver

Network Interface

Type: 100BASE-TX, twisted-pair Ethernet, Power-over-Ethernet (PoE) supported
Data Rate: 100 Mb/s (10 Mb/s and 1000 Mb/s "GigE" Ethernet not supported)

Microphone Input

Compatibility: dynamic or electret (low-voltage DC-powered) microphones
Type: unbalanced
Electret Microphone Power: 5 volts DC via 2.21 k resistor, selectable on/off
Impedance: 1 k ohms, nominal, microphone power off; 690 ohms, nominal, microphone power on
Gain: 24, 30, 36, 42, 48 dB, selectable
Frequency Response: 50 Hz to 20 kHz, +0/-2 dB
Distortion (THD+N): <0.07%, measured at -20 dBFS, 22 Hz to 22 kHz bandwidth, 36 dB of gain
Dynamic Range: >96 dB, A-weighted, 24 dB gain

Compressor

Application: applies to Dante main and talkback transmitter (output) channels
Threshold: 2 dB above nominal level (-18 dBFS)
Slope: 2:1
Status LED: compressor active

Headphone Output

Type: 2-channel (stereo)
Compatibility: intended for connection to stereo (dual-channel) or monaural (single-channel) headsets with a nominal impedance of 50 ohms or greater
Maximum Output Voltage: 3.8 Vrms, 1 kHz, 150 ohm load
Frequency Response: 20 Hz to 20 kHz, -2dB
Distortion (THD+N): <0.002%
Dynamic Range: >100 dB

Stereo Line Input:

Type: stereo (2-channel), analog, unbalanced
Impedance: 10 k ohms, nominal
Nominal Level: -16 dBu (?18 dBV) (0.13 Vrms)
Gain: -3, 0, 3, 6, 9, or 12 dB, selectable
Frequency Response: 20 Hz to 20 kHz, +0/ ?0.7 dB
Distortion (THD+N): <0.008%, measured at 0 dB gain
Dynamic Range: >105 dB, A-weighted

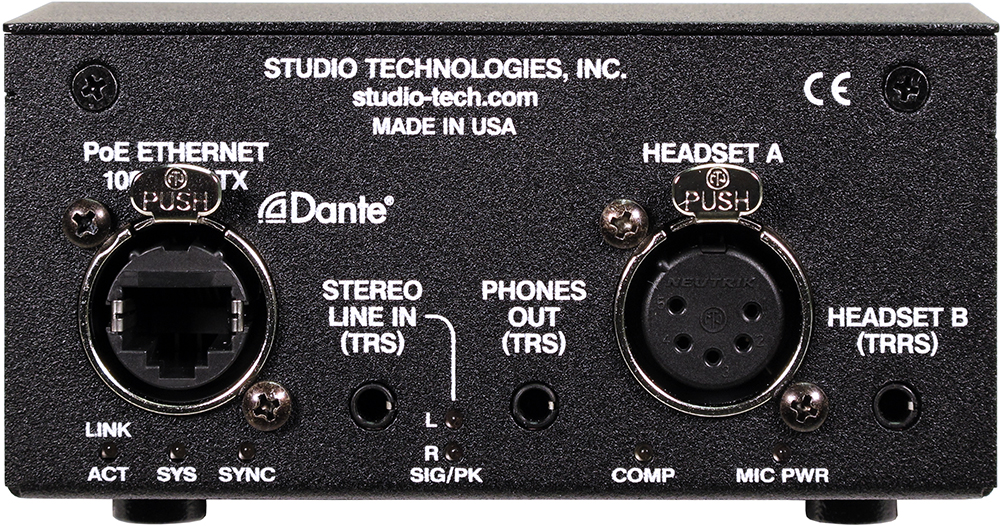

Connectors:

Headset A: 5-pin female XLR
Headset B: 3.5 mm 4-conductor TRRS jack, per Japanese standard JEITA/EIAJ RC-5325A
Stereo Line Input: 3.5 mm 3-conductor TRS jack, per Japanese standard JIS C 6560
Ethernet: Neutrik NE8FBH etherCON RJ45 receptacle
USB: type A receptacle (located inside Model 207’s enclosure and used only for updating firmware)
Dynamic Range: >105 dB, A-weighted

Configuration

requires Studio Technologies STcontroller personal computer application, version 1.05.00 and later
(STcontroller compatible with WindowsR version 7 and later)

Dimensions (Overall)

4.3 inches wide (10.9 cm)
2.1 inches high (5.4 cm)
5.1 inches deep (13.0 cm)

Deployment

intended for tabletop applications

Weight

1.2 pounds (0.55 kg)
