• Dante audio-over-Ethernet テクノロジー
• GME-3-12グースネックマイクをサポート（別売）
• バックグラウンドミュージックをサポートする音声ページング機能
• 放送タレントキューイング（IFB）機能
• 4つの独立した出力チャネル(Dante)
• インプットセレクト付きアナログモニター出力
• 本体に保存可能な2つのデジタルオーディオ（WAV）ファイルをリプレイ
• 優れたサウンドクオリティー
• 本体の設定はSTcontrollerを使用
• Power-over-Ethernet（PoE）電源動作

アプリケーション

• Danteベースの音声ページング、インターカム、タレントキュー（ブロードキャストIFB）、一般的なオーディオ設備

電源

• Power-over-Ethernet（PoE）、クラス1（Very Low Power 3.84W以下）、IEEE802.3afに準拠

デジタルオーディオ処理

• 内部デジタルオーディオ処理：32Bit(Fixed)
• 公称デジタル入力および出力レベル：-20 dBFS

ネットワークオーディオテクノロジー

• Type: DanteRオーディオネットワーク
• AES67-2018: 対応
• Dante Dommein Manager: 対応
• Bit Rate: 16, 24, 32
• Sample Rate: 48kHz
• Dante Receiver (Input) Channel: 4
• Dante Transmitter (Output) Channel: 4
• Dante Flows: 4 (transmitter 2, receiver 2)
• Internal Digital Audio Processing: 32bit(Fixed)

ネットワークインターフェース

• Type: 100BASE-TX、Power-over-Ethernet（PoE）
• Data Rate: 100MB/sec（10MB/sec 1000MB/sec GigEは非サポート）

マイク入力

• Compatibility: Studio TechnologiesのGME-3-12または同等のグースネックマイク
• Microphone Power: 2.49k抵抗 DC3.3V
• Impedance: 公称 2.0kΩ
• Gain: 12、18、24、30、36dBの中から選択
• Frequency Response: -3dB（40Hz）、-1dB（16kHz）
• Distortion (THD+N): 0.022％、・0dBFS、帯域幅22Hz・2kHz、12dB GAIN
• Noise Floor: > -95dBFS、A-weighted、12dB GAIN
• Dynamic Range: > 76 dB、A-weighted、36dB GAINでの測定

コンプレッサー

• Application: グースネックマイクオーディオにのみ適用
• Threshold: 公称Dante出力レベル（-17.3dBFS）より2.7dB高い、±0.3dB
ope: 2：1
• Status LED: コンプレッサー アクティブ

プリアンブルオーディオ

• Number of Channels:2 USBフラッシュドライブを使用してフィールド更新可能
• Source Type: 16ビットモノフォニック、48kHzサンプルレート、WAV（.wav）ファイル、不揮発性メモリに保存
• Level: 公称-20dBFS、調整可能± 3dBステップで12dB
• Duration: WAVファイルごとに最大40秒 (preliminary calculation)
• Distortion: <0.0001％
• Frequency Response: 20Hz～20kHz、+0/-0.7dB

Talent Cue（Broadcast IFB）機能

• Number of Channels:最大4、(設定可能)
• Audio Sources: Danteレシーバー（入力）チャンネル1～4
• Frequency Response: 20 Hz～20 kHz、+ 0 / ～0.7 dB
• Program Audio Attenuation (Dim): 0、5、10、15、20dB、Full MUTE、(設定可能)

アナログモニター出力

• Type: 電子バランス、コンデンサー結合、(2kΩ以上の平衡または不平衡負荷を駆動)
• Audio Source: Danteレシーバー（入力）チャネル1～4、プリアンブルオーディオ、マイクオーディオ、(設定可能)
• Source Impedance: 200Ω
• Nominal Level: 0dBu、基準・0dBFS
• Maximum Level: +20dBu、0dBFS入力 (1kHzで測定)
• Dynamic Range: >106 dB、A-weighted 歪み（THD+N）：0.0011％-99dB）(-1dBFS入力 22kHz帯域幅で測定)
• Frequency Response: +0/-1.5dB、20Hz～20kHz
• Level Reduction (Dim) Capability: 0、5、10、15、20dB、Full MUTE、(設定可能)

チャネルステータス信号

• Action: チャネルごとに個別に設定可能
• Send Tone Frequencies: 16、18、20kHz(正弦波)
• Send Tone Frequency Accuracy: <10 ppm
• Send Tone Level: 公称-20dBFS
• Send Tone Distortion: <0.0001％
• Receiver Tone Detect Level Threshold: 16kHzで・3dBFS; ・8kHzで28dBFS ;20kHzで・0dBFS
• Receiver Tone Minimum On Time: 80ミリ秒 (プログラム入力からモニターへのローパス出力)
• Filter: 10kHzで-6dB; -16kHzで28dB; 20kHzで-55dB
• トーン検出トーンからモニターへの出力除去フィルター：18kHzで-31dB; 20kHzで-46dB; 22kHzで-70 dB

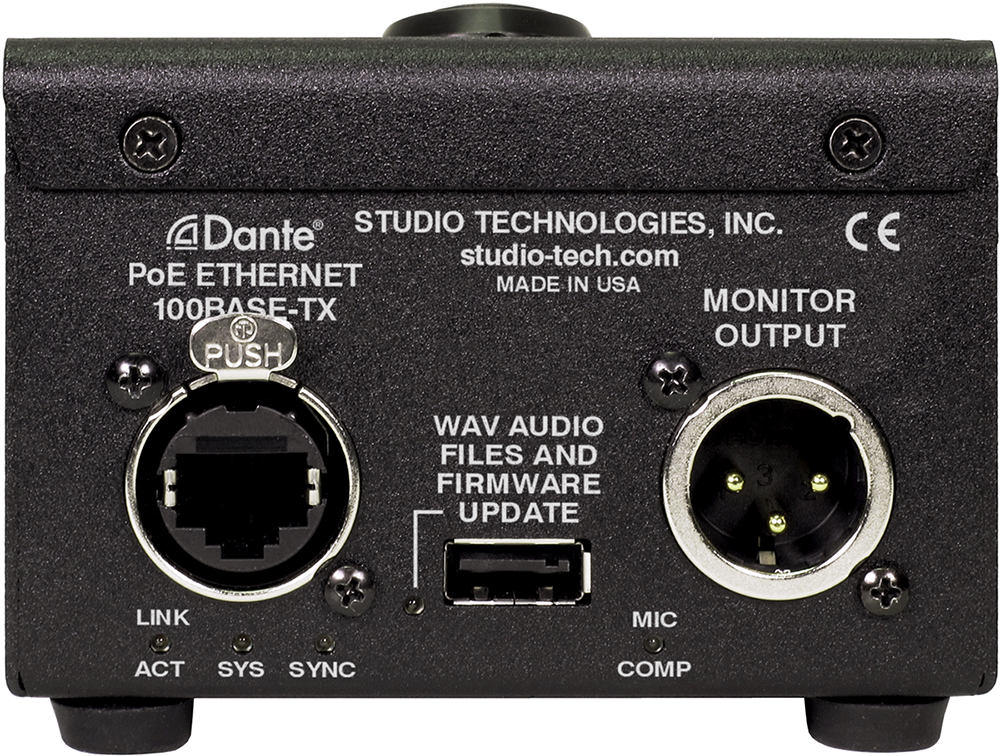

コネクタ

• Gooseneck Microphone: 7/16-20UNFネジ付きブッシングを備えた＜Cンチ3導体。4-40六角頭ソケットセットネジによりマイクをブッシングに固定できます
• Analog Monitor Output: 3ピンオスXLR
• Ethernet: Neutrik NE8FBH etherCON RJ45端子
• USB: タイプAレセプタクル（ファームウェアとWAVオーディオファイルの更新にのみ使用）

構成

• Studio Technologies社製「STcontroller」ソフトウェアアプリケーション

ソフトウェアの更新

• 本体ファームウェアとWAVオーディオファイルの更新に使用されるUSBフラッシュドライブ。 Danteインターフェイスファームウェアの更新に使用されるDanteControllerのDanteUpdaterアプリケーション。

環境

• Operating Temperature: 0・0℃
• Storage Temperature: ・0・0℃
• Humidity: 0・5％、結露なきこと
• Altitude: 特徴なし

寸法

• Wide 91mm
• High 69mm
• Deep 119mm

重量

• 0.5kg（グースネックマイク無し：GME-3-12は0.11kg）

  仕様および情報は予告なしに変更されることがあります。

GME-3-12

グースネックマイクロフォン
