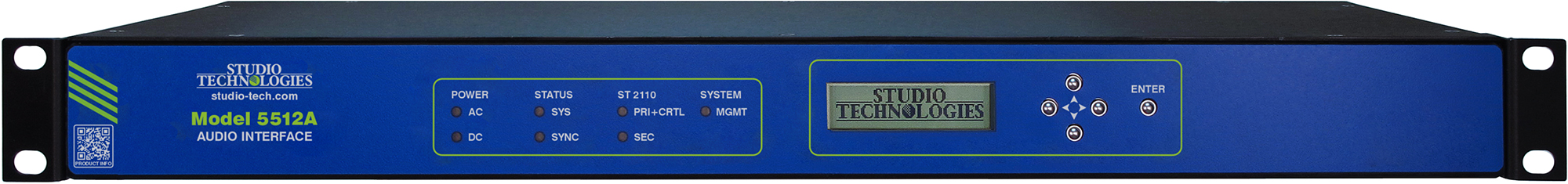

Model 5512A-DC【NEW】

ST2110 to ライン インターフェース

8入力/8出力chモデル

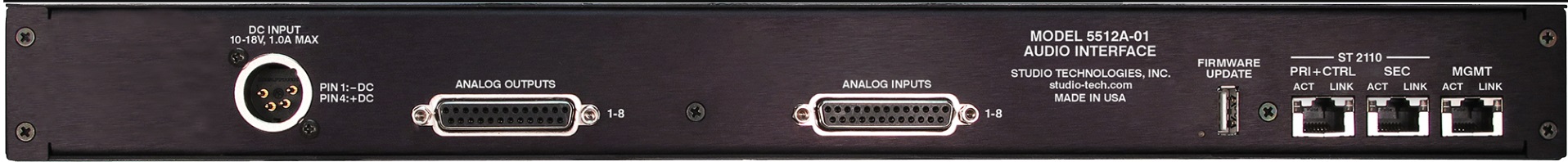

Model5512A-01-DC

16入力/16出力chモデル

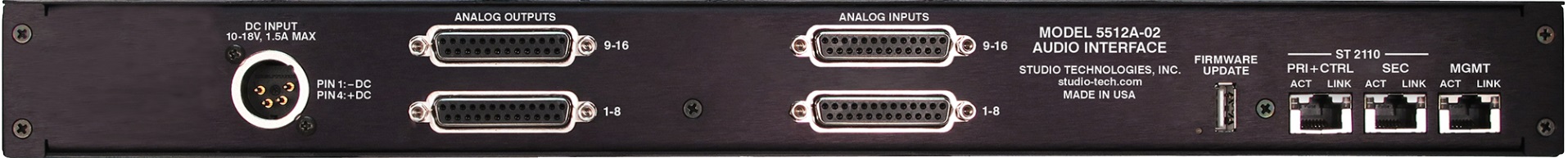

Model5512A-02-DC



Model 5512A-DC オーディオインターフェースは、SMPTE ST 2110規格スイートを活用し、Audio-over-Ethernetネットワーク接続を実装するアプリケーションとアナログ信号をインターフェースする、シンプルかつ高性能なソリューションを提供します。 冗長ストリームのパフォーマンスは、ST 2022-7標準に基づいてサポートされています。ラインレベルのアナログソースを本ユニットに接続し、イーサネットインターフェースを介してデジタルドメインに出力できます。また、デジタルオーディオ信号はイーサネット経由で受信され、アナログに変換された後、バランスラインレベル信号として出力されます。 アプリケーションのトラブルシューティングでは、設定を変更することで、正弦波トーンまたはアナログ入力をアナログ出力チャンネルのソースとして選択できます。 Model 5512A-DCには、8入力/8出力チャンネルのバージョン(Model 5512A-01-DC)と、16入力/16出力チャンネルのバージョン(Model 5512A-02-DC)の2種類があります。

主な特長
  • SMPTE ST 2110、AMWA NMOS IS-04、IS-05に対応
  • アナログ・ライン・レベル入力からST 2110-30出力
  • ST 2110-30入力からアナログラインレベル出力へ
  • 2つのバージョンが利用可能:8または16の入力および出力チャンネル
  • WebページやANEMANによる接続管理
  • 3 つのギガビット イーサネット インターフェイス3 つのギガビット イーサネット インターフェイス
  • 標準コネクタ
  • 優れたオーディオ品質
  • 12V DC電源 (PS-DC-02J付属)
  • 軽量エンクロージャ、シングルラックスペース(1U)マウント
技術仕様

Versions Available:

  • Model 5512A-01-DC: 8 line-level analog inputs and 8 line-level analog outputs
  • Model 5512A-02-DC: 16 line-level analog inputs and 16 line-level analog outputs

Network Audio Technology: SMPTE ST 2110-10:2017, ST 2110-30:2017; supports conformance level A (48 kHz streams with 1-8 audio channels at packet times of 1 ms) and level B (48 kHz streams with 1-8 audio channels at packet times of 125 us)

AMWA NMOS Support: IS-04 Discover & Registration, IS-05 Device Connection Management

Redundant Streams: compliant with Level B, SMPTE ST 2022-7:2013 Seamless Protection Switching (8-channel stream at 48 kHz sample rate, packet time 125 us)

Synchronization: per SMPTE ST 2110-10, Precision Time Protocol (PTP) IEEER 1588-2008 Version 2; supported profiles include SMPTE ST 2059-2, AES67, and IEEE 1588

Discovery, Control, and Connection Management: includes web user interface, JSON API, NMOS, and Merging Technologies’ ANEMAN Audio Network Manager

Remote Control of Input and Output Parameters: webpages provided by internal web server

Audio Performance and Transport:

  • Digital Audio Type: pulse-code modulation (PCM)
  • Bit Depth: 24
  • Sampling Rate: 48 kHz
  • Number of Sender (Output) Channels: 8 (Model 5512A-01) or 16 (Model 5512A-02)
  • Number of Receiver (Input) Channels: 8 (Model 5512A-01) or 16 (Model 5512A-02)

Network Interfaces:

  • Qty: 3; primary, secondary, and management
  • Type: 1000BASE-T (Gigabit Ethernet (GigE)) per IEEE 802.3ab
  • NIC Status LEDs: one link and one activity for each Ethernet interface

Analog Inputs:

  • Type: electronically balanced, capacitor coupled, intended for connection to balanced (differential) or unbalanced signal sources
  • Impedance: 20 k ohms
  • Nominal Level: +4 dBu, reference -20 dBFS, adjustable ±20 dB in 1-dB steps
  • Maximum Level: +24 dBu, results in digital output level of 0 dBFS
  • Dynamic Range: 120 dB, A-weighted
  • Distortion (THD+N): <0.0004% (?108 dB), ref 1 kHz, +23 dBu input/?1 dBFS output
  • Frequency Response: ±0.2 dB, 14 Hz to 20 kHz

Analog Outputs:

  • Type: electronically balanced, capacitor coupled, intended to drive balanced or unbalanced loads of 2 k ohms or greater
  • Source Impedance: 200 ohms
  • Nominal Level: +4 dBu, reference ?20 dBFS, adjustable ±20 dB in 1-dB steps
  • Maximum Level: +24 dBu
  • Gain: 0 dB (line), 10-60 dB in 1-dB steps
  • Maximum Level: +24 dBu, 0 dB gain selected (results in digital output level of 0 dBFS)
  • Dynamic Range: >119 dB, A-weighted
  • Distortion (THD+N): <0.001% (?101 dB), reference 1 kHz, ?1 dBFS input/+23 dBu output
  • Frequency Response: ±0.1 dB, 6 Hz to 20 kHz

Remote Configuration Capability: analog input and analog output nominal level adjustable ±20 dB (uses webpages accessible by way of management port)

Front-Panel Display: backlit LCD

Software Updating: USB flash drive supports updating of application and FPGA firmware (embedded software)

Power Sources:

  • AC Mains: 100 to 240 V, 50/60 Hz, 20 W maximum
  • DC: 10 to 18 V, 1.5 A maximum

Connectors:

  • Analog Inputs and Analog Outputs: 25-pin female D-subminiature (DB-25F), AES59-2012-compliant
  • Ethernet Interfaces: RJ45
  • USB: type A receptacle (used only for firmware updates)
  • AC Mains Input: 3-blade, IEC 320 C14-compatible (mates with IEC 320 C13)
  • DC Input: 4-pin male XLR (pin 1 negative, pin 4 positive)

Environmental:

  • Operating Temperature: 0 to 50 degrees C (32 to 122 degrees F)
  • Storage Temperature: -40 to 70 degrees C (-40 to 158 degrees F)
  • Humidity: 5 to 95%, non-condensing
  • Altitude: not characterized

Dimensions - Overall:

  • 19.0 inches wide (48.3 cm)
  • 1.72 inches high (4.4 cm)
  • 7.8 inches deep (19.8 cm); 8.3 inches (21.1 cm) overall

Mounting: one space (1U) in a standard 19-inch rack

Weight: 3.2 pounds (1.5 kg)



※仕様および情報は予告なく変更されることがあります。
