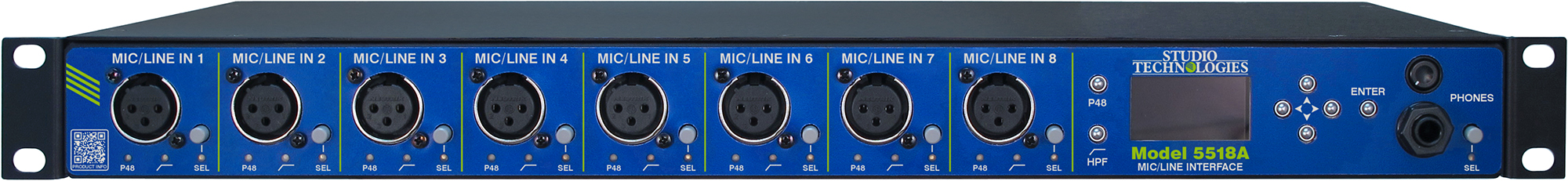

Model 5518A-DC【NEW】

ST2110 to マイク/ライン インターフェース



Model 5518A-DC マイク/ラインインターフェースは、SMPTE ST2110規格スイートを活用し、Audio-over-Ethernet（オーディオオーバーイーサネット）ネットワーク接続を実装するアプリケーションとアナログ信号を接続する、シンプルかつ高性能なソリューションを提供します。 冗長ストリームのパフォーマンスは、ST2022-7標準に基づいてサポートされています。8系統のアナログマイクまたはラインレベルの音源を本ユニットに接続し、イーサネットインターフェースを介してデジタルドメインに出力できます。また、イーサネット経由で受信した8系統のデジタルオーディオ信号はアナログに変換され、バランスラインレベル信号として出力されます。 アプリケーションのトラブルシューティングでは、設定を変更することで、正弦波トーンまたはマイク/ライン入力をアナログ出力チャンネルのソースとして選択できます。 モニターセクションでは、メーター機能、ヘッドフォン出力、および必要に応じて2系統のラインレベルアナログ出力を使用し、入力信号と出力信号を選択的にモニタリングできます。

主な特長
  • SMPTE ST 2110、AMWA NMOS IS-04、IS-05に対応
  • 8つのマイク/ライン入力と8つのアナログ出力
  • メータリングとヘッドフォン出力による柔軟なモニタリング
  • WebページやANEMANによる接続管理
  • 3 つのギガビット イーサネット インターフェイス
  • 標準コネクタ
  • 優れたオーディオ品質
  • 12V DC電源 (PS-DC-02J付属)
  • 軽量エンクロージャ、1Uラックスペースマウント
技術仕様

Network Audio Technology - ST 2110:

  • Type: SMPTE ST 2110-10:2017 and ST 2110-30:2017
  • Supports Conformance Levels:
  • A: 48 kHz streams with 1-8 audio channels at packet times of 1 ms
  • B: 48 kHz streams with 1-8 audio channels at packet times of 125 us
  • C: 48 kHz streams with 1-64 audio channels at packet times of 1 ms
  • AX: 96 kHz streams with 1-4 audio channels at packet times of 1 ms
  • BX: 96 kHz streams with 1-8 audio channels at packet times of 125 us
  • CX: 96 kHz streams with 1-32 audio channels at packet times of 125 us
  • AMWA NMOS Support: IS-04 Discover & Registration ("Discovery") and IS-05 Device Connection Management ("Routing")
  • Redundant Streams: compliant with Level B, SMPTE ST 2022-7:2013 Seamless Protection Switching (8-channel stream at 48 kHz sample rate, packet time 125 us)
  • Synchronization: per SMPTE ST 2110-10, Precision Time Protocol (PTP) IEEER 1588-2008 Version 2; supported profile IEEE 1588:2008
  • Compatibility: JT-NM TR-1001 (System Environment and Device Behavior)
  • Discovery, Control, and Connection Management: includes web user interface, NMOS, Merging
  • Technologies' ANEMAN Audio Network Manager, and JSON API
  • Audio Performance and Transport: digital
  • Audio Type: pulse-code modulation (PCM)
  • Sampling Rate: 48 kHz
  • Bit Depth: 24
  • Number of Sender (Output) Channels: 8
  • Number of Receiver (Input) Channels: 8

Remote Control of Mic/Line Input Parameters: webpages provided by internal web server

Network Interfaces:

  • Qty: 3; ST 2110 Primary + Control, ST 2110 Secondary, and Management
  • Type: 1000BASE-T (Gigabit Ethernet (GigE)) per IEEE 802.3ab
  • NIC Status LEDs: one link and one activity for each Ethernet interface

Mic/Line Inputs: 8

  • Compatibility: dynamic, ribbon, or phantom-powered mics; mic/line-level sources
  • Type: analog, electronically balanced, capacitor coupled
  • Impedance - Mic Setting: 3.0 k ohms, nominal
  • Impedance - Line Setting: 6.4 k ohms, nominal
  • Gain: 0 dB (line), 10-60 dB in 1-dB steps
  • Maximum Level: +24 dBu, 0 dB gain selected (results in digital output level of 0 dBFS)
  • EIN: -126 dBu, 22 kHz bandwidth, 49 dB gain, 150 ohms source resistance
  • Dynamic Range: >117 dB, 0 dB gain, A-weighted
  • Distortion (THD+N): <0.001% (?101 dB) at ?1 dBFS, 40 dB gain, 22 kHz bandwidth
  • Frequency Response: +0.0/?0.1 dB, 20 Hz to 22 kHz, HPF off
  • High-Pass Filter (HPF): ?6 dB at 75 Hz, 18 dB per octave, on/off selectable per channel
  • Phantom Power: P48 per IEC 61938:2013 standard, +46 volts DC nominal, on/off selectable per channel
  • Metering: part of OLED display function
  • Status LEDs per Input Channel: 3; P48, HPF, and input channel selected
  • Remote Configuration Capability: preamplifier gain, P48 phantom power on/off status, and high-pass filter (HPF) on/off status (uses webpages accessible by way of Ethernet interface)

Analog Outputs: 8

  • Type: line-level, electronically balanced, capacitor coupled, intended to drive balanced or unbalanced loads of 2 k ohms or greater Source Impedance: 200 ohms
  • Nominal Level: +4 dBu, reference ?20 dBFS, adjustable ±20 dB in 1-dB steps
  • Maximum Level: +24 dBu
  • Dynamic Range: >119 dB, A-weighted
  • Distortion (THD+N): 0.001% (-100 dB), reference 1 kHz, measured at +23 dBu output (-1 dBFS input)
  • Frequency Response: ±0.1 dB, 6 Hz to 20 kHz

Audio Monitoring:

  • Source: mic/line inputs or analog outputs, selectable as monaural (one channel) or stereo (two channels)
  • Meter Function: part of OLED display function

Headphone Output:

  • Type: stereo (dual-channel)
  • Compatibility: intended for connection to stereo headphones with nominal impedance of 100 ohms or greater
  • Maximum Output Voltage: 4.9 volts RMS, 1 kHz, 150 ohms load
    • Frequency Response: +0/?1.4 dB, 20 Hz to 20 kHz
  • Distortion (THD+N): 0.005%
  • Dynamic Range: >100 dB

Front-Panel Display: OLED

Software Updating: USB flash drive supports updating of main and FPGA firmware (embedded software); webpages via PRI+CRTL interface used to update ZMAN module used for ST 2110

Power Sources:

  • AC Mains: 100 to 240 V, 50/60 Hz, 20 W maximum
  • DC: 10 to 16 V, 1.6 A max at 10 V; 1.5 A max at 12 V

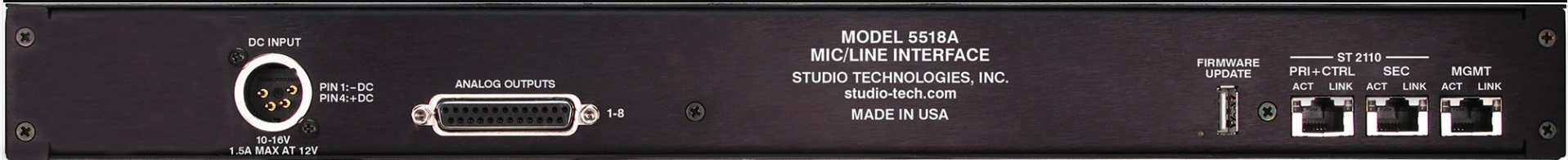

Connectors:

  • Mic/Line Inputs: 3-pin female XLR
  • Analog Outputs: 25-pin female D-subminiature (DB-25F), AES59-2012 compliant
  • Ethernet Interfaces: RJ45
  • Headphone Output: 3-conductor 1/4-inch jack
  • USB: type A receptacle (used only for main and FPGA firmware updates)
  • AC Mains Input: 3-blade, IEC 320 C14-compatible (mates with IEC 320 C13)
  • DC Input: 4-pin male XLR (pin 1 negative, pin 4 positive)

Environmental:

  • Operating Temperature: 0 to 50 degrees C (32 to 122 degrees F)
  • Storage Temperature: -40 to 70 degrees C (-40 to 158 degrees F)
  • Humidity: 5 to 95%, non-condensing
  • Altitude: not characterized

Dimensions - Overall:

  • 19.0 inches wide (48.3 cm)
  • 1.72 inches high (4.4 cm)
  • 7.8 inches deep (19.8 cm); 8.3 inches (21.1 cm) overall

Mounting: one space (1U) in a standard 19-inch rack

Weight: 3.5 pounds (1.6 kg)



※仕様および情報は予告なく変更されることがあります。
