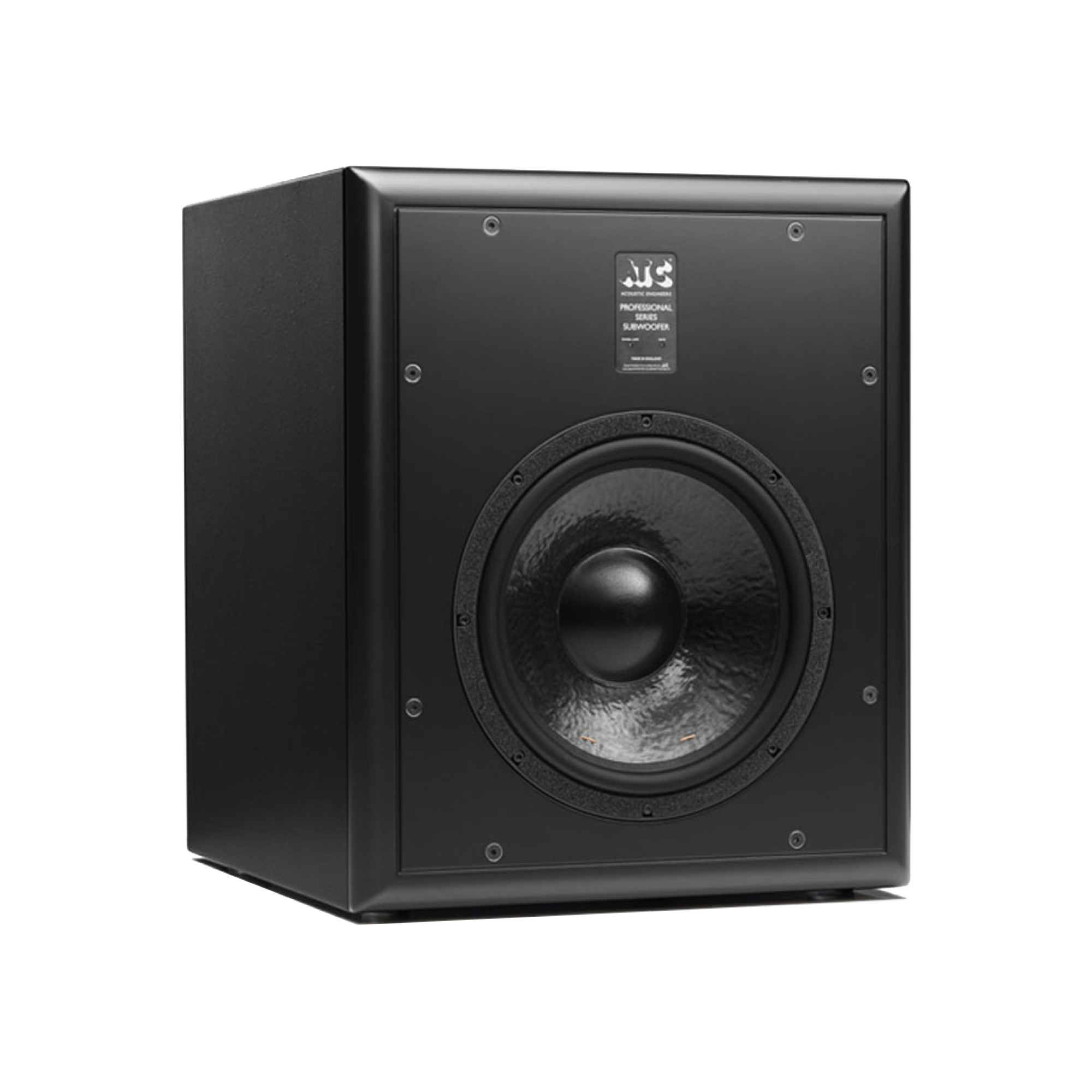

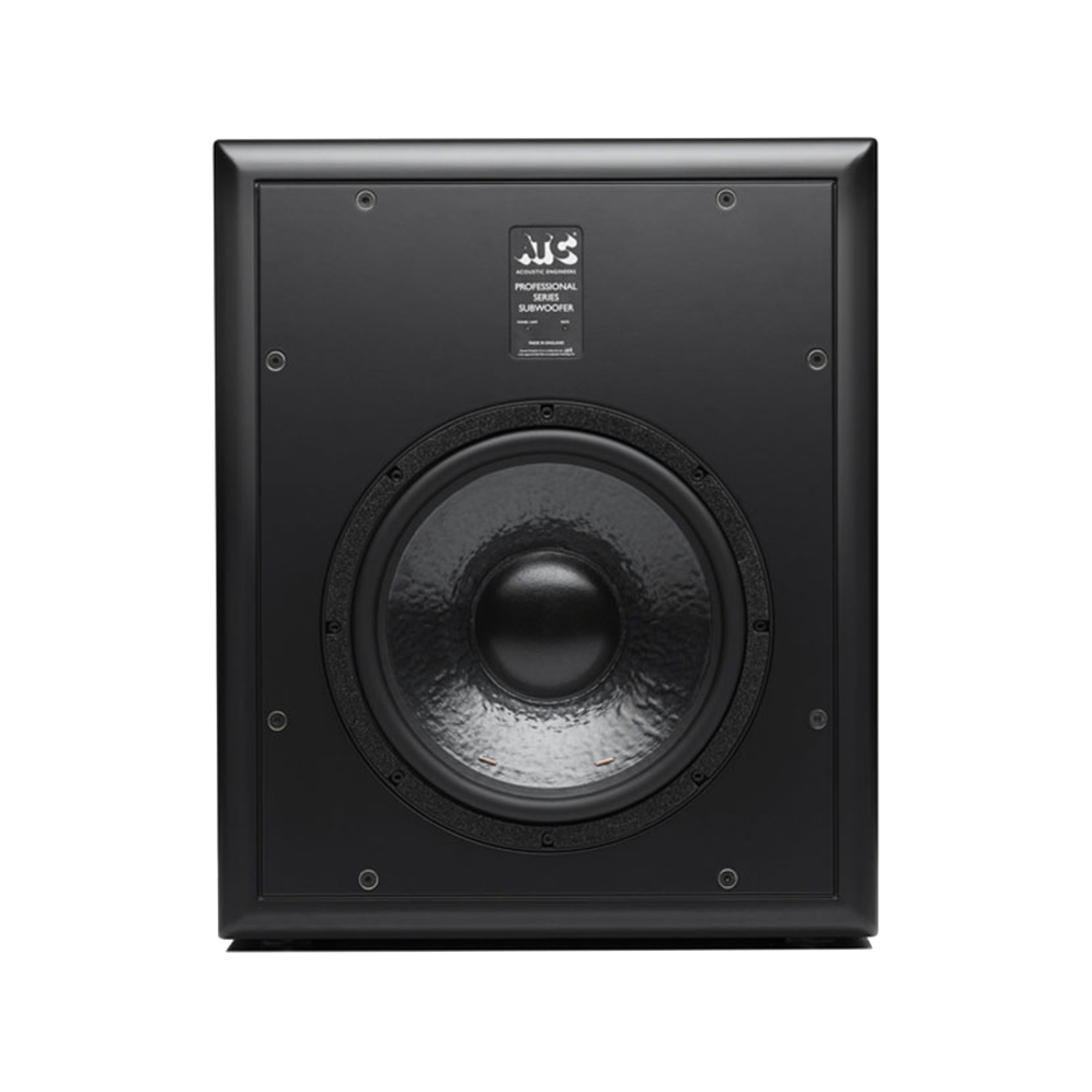

SCS70 Pro
12インチ アクティブ・サブウーファー
主な特長
- 専用設計の12インチ / 300 mm SS75-314SCサブウーファードライバー
- 高SPL、低カットオフ、低歪の優れたバランス
- ディスクリートMOSFET Class A/Bパワーアンプ
- ステレオバランス入力およびステレオバランス出力
- レベル、ローパス周波数、位相のユーザーコントロール
- フットスイッチによるリモートミューティング（ラッチ式、1/4インチ端子）
技術仕様
| アコースティック | |
|---|---|
| 使用ユニット | SS75-314SC 8 Ω（x1） |
| カットオフ周波数 | 22 Hz（-6 dB、半無響室、ローパスフィルタ @ 80 Hz） |
| ローパスフィルタ | 50 Hz、65 Hz、80 Hz、320 Hz（-6 dB、4th order Linkwitz Riley） |
| 最大音圧レベル | 110 dB 連続 / 116 dB ピーク（IEC Weighted ピンクノイズ、1m、半無響室、ローパスフィルタ @ 80 Hz） |
| 感度 | +4 dBu ref 88 dBC（1入力駆動、1m、ゲイン +6 dB、レベル 0 dB、ピンクノイズ、ローパスフィルタ @ 80 Hz） |
| エレクトロニクス | |
| アンプ形式 | クラスA/B MOSFET、対流冷却 |
| 出力 | 300 W（8 Ω） |
| THD+N | <0.003% / -90 dB、@ 100 Hz、300 W（8 Ω） |

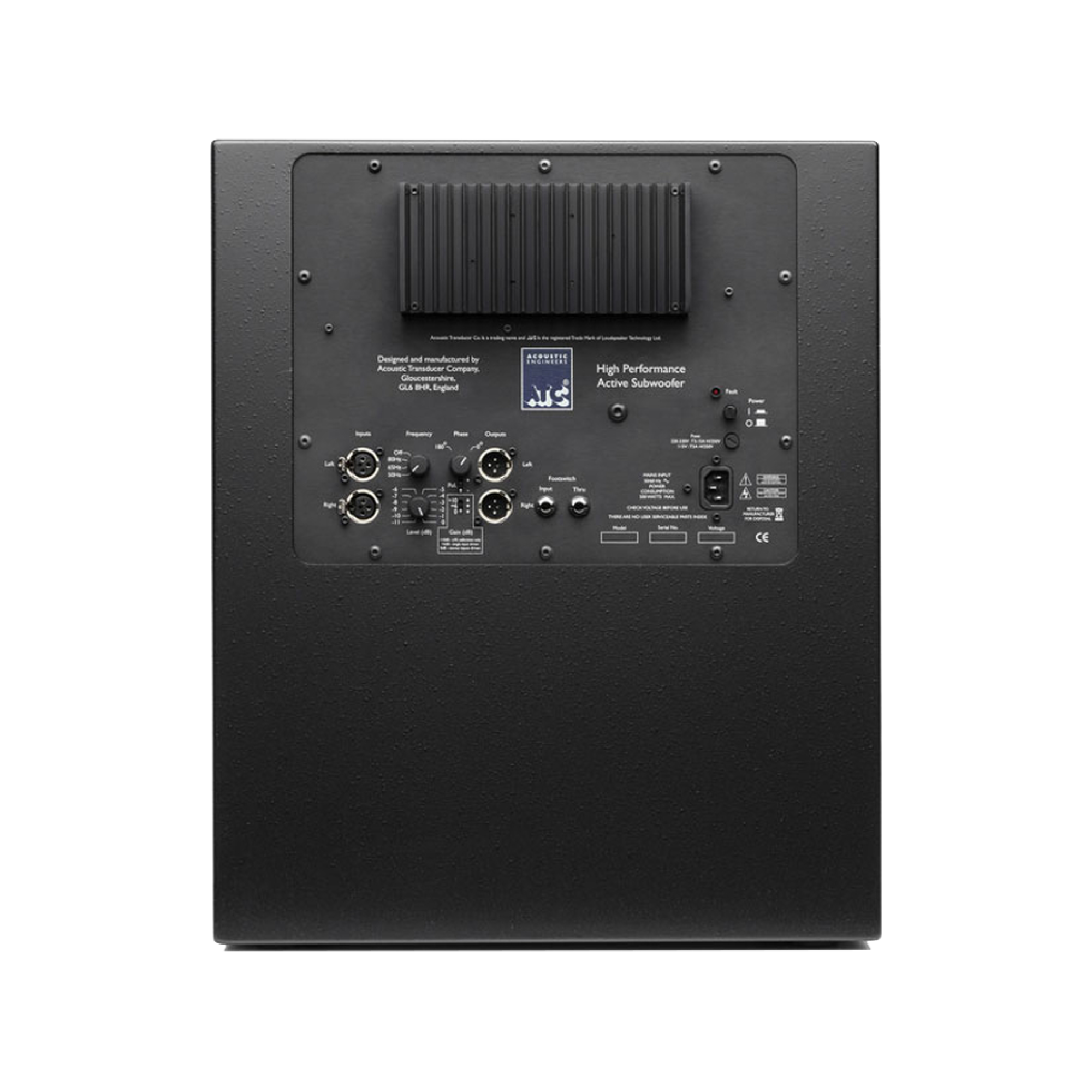

| バランス入力 | Female XLR（x2）、2番ホット |
| バランス出力 | Male XLR（x2）、2番ホット |
| ゲインコントロール | 0、+6 dB、+10 dB |
| レベルコントロール | 0 dBから-11 dBの範囲で1 dBステップの調整、ゲインスイッチを使用することでトータル21 dBの調整が可能 |
| 位相コントロール | 0-180° |
| 極性コントロール | In-Phase / Out-of-Phase |
| 消費電力 | アイドル時 8 W / 14 VA、1/8パワー 170 W / 230 VA、フルパワー 500 W / 600 VA |
| その他 | フットスイッチによるリモートミューティング（ラッチ式、1/4インチ端子） |
| 寸法 | |

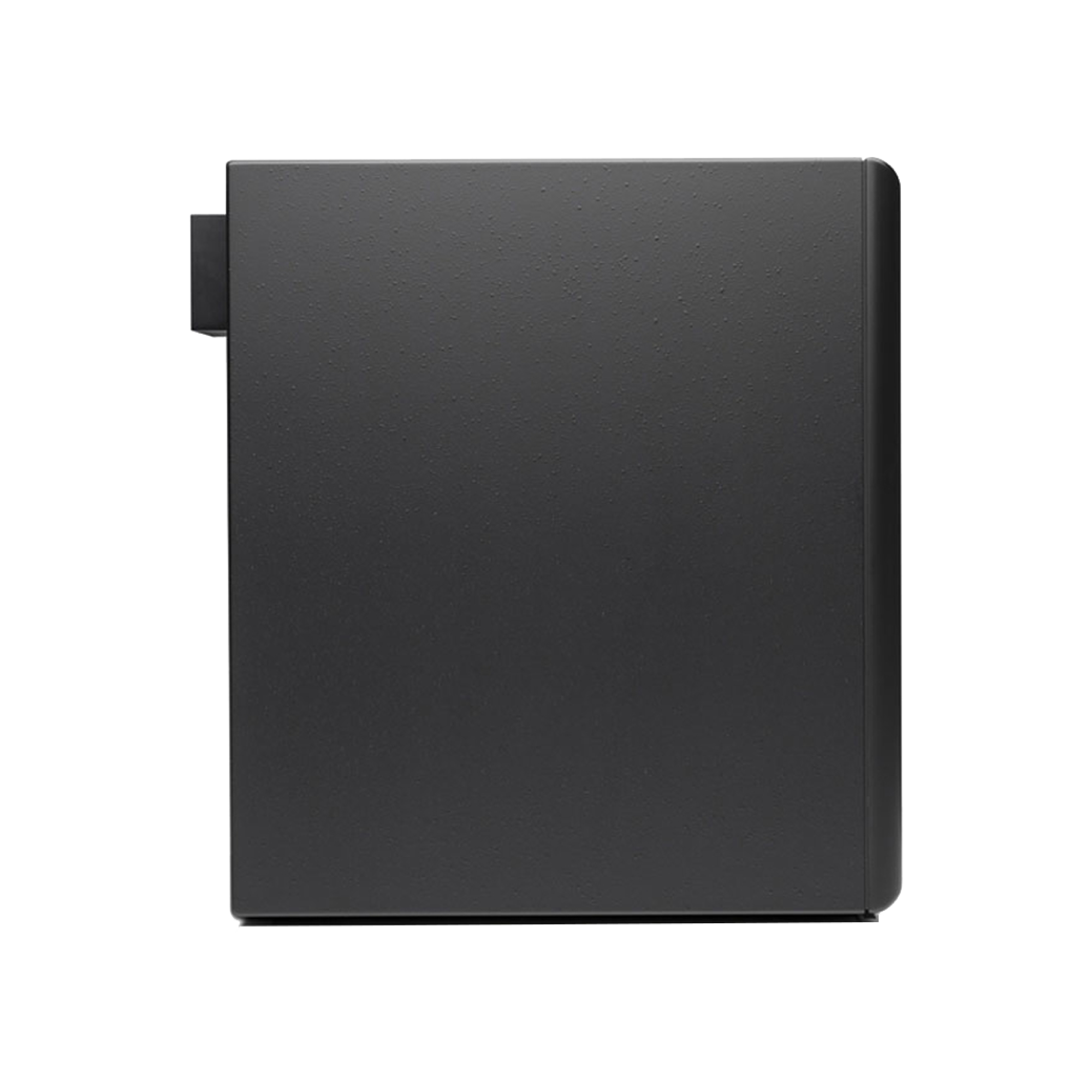

| 外形寸法（高さ x 幅 x 奥行き） | 568 x 464 x 500（mm）※背面にヒートシンク分として+40 mm |
| 重量 | 44 kg |
SCS70iW Pro
ウォールマウント型 12インチ アクティブ・サブウーファー
主な特長
- スクエアエッジ形状のバッフルを採用したキャビネットデザイン
- 19インチラックにマウント可能な7Uリモートアンプ
- NL4-スピーカーケーブルおよび5ピンXLR-LEDケーブルの長さを指定（オプション）
- 専用設計の12インチ/300 mm SS75-314SCサブウーファードライバー
- 高SPL、低カットオフ、低歪の優れたバランス
- ディスクリートMOSFET Class A/Bパワーアンプ
- ステレオバランス入力およびステレオバランス出力
- レベル、ローパス周波数、位相のユーザーコントロール
- フットスイッチによるリモートミューティング（ラッチ式、1/4インチ端子）
技術仕様
| アコースティック | |
|---|---|
| 使用ユニット | SS75-314SC 8 Ω（x1） |
| カットオフ周波数 | 22 Hz（-6 dB、半無響室、ローパスフィルタ @ 80 Hz） |
| ローパスフィルタ | 50 Hz、65 Hz、80 Hz、320 Hz（-6 dB、4th order Linkwitz Riley） |
| 最大音圧レベル | 110 dB 連続 / 116 dB ピーク（IEC Weighted ピンクノイズ、1m、半無響室、ローパスフィルタ @ 80 Hz） |
| 感度 | +4 dBu ref 88 dBC（1入力駆動、1m、ゲイン +6 dB、レベル 0 dB、ピンクノイズ、ローパスフィルタ @ 80 Hz） |
| スピーカーレベル入力 | ノイトリック NL4（x1） |
| パワー / クリップおよびミュートLED入力 | 5ピン Female XLR（x1） |
| エレクトロニクス | |
| アンプ形式 | クラスA/B MOSFET、対流冷却 |
| 出力 | 300 W（8 Ω） |
| THD+N | <0.003% / -90 dB、@ 100 Hz、300 W（8 Ω） |
| バランス入力 | Female XLR（x2）、2番ホット |
| バランス出力 | Male XLR（x2）、2番ホット |
| ゲインコントロール | 0、+6 dB、+10 dB |
| レベルコントロール | 0 dBから-11 dBの範囲で1 dBステップの調整、ゲインスイッチを使用することでトータル21 dBの調整が可能 |
| 位相コントロール | 0-180° |
| 極性コントロール | In-Phase / Out-of-Phase |
| スピーカーレベル入力 | ノイトリック NL4（x1） |
| パワー / クリップおよびミュートLED入力 | 5ピン Female XLR（x1） |
| 消費電力 | アイドル時 8 W / 14 VA、1/8パワー 170 W / 230 VA、フルパワー 500 W / 600 VA |
| その他 | フットスイッチによるリモートミューティング（ラッチ式、1/4インチ端子） |
| 寸法（サブウーファー） | |
| 外形寸法（高さ x 幅 x 奥行き） | 568 x 464 x 450（mm）※ケーブル接続のために+25 mm以上の隙間が必要 |
| 重量 | 32.5 kg |
| 寸法（リモートアンプ） | |
| 外形寸法（高さ x 幅） | 7U x 19インチラック、奥行き 133 mm ※ケーブル接続のために+90 mm以上の隙間が必要 |
| 重量 | 12 kg |
