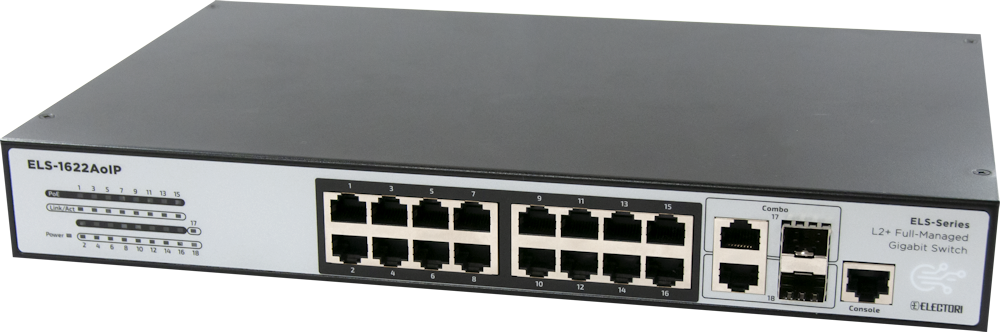

AoIP対応 16ポート L2フルマネージド・PoE+ネットワークスイッチ

ELS-1622AoIP

価格: オープンプライス

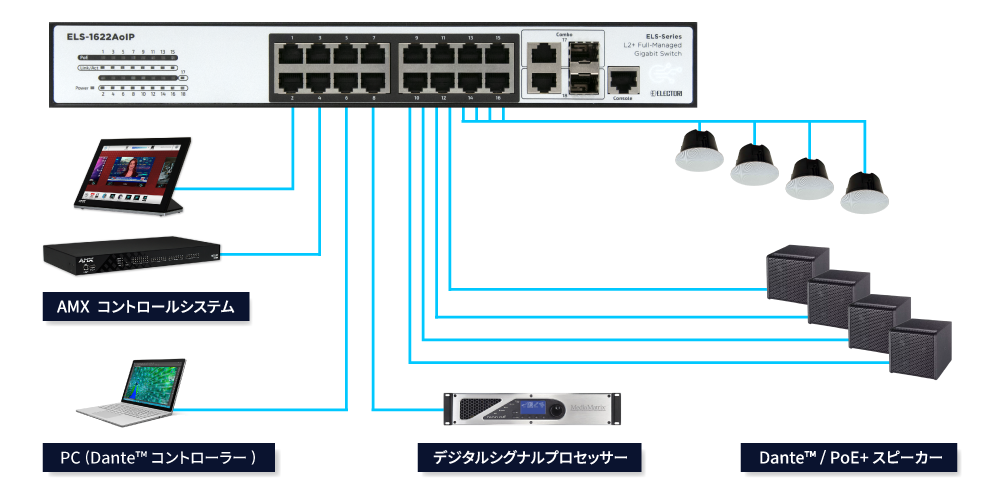

ELS-1622AoIPは、Danteをはじめとするオーディオネットワークでの運用に最適化された、音響設備用のネットワークスイッチです。 L2+のフルマネージメント機能を搭載し、アップリンクポートとしてSFPスロットを2ポート搭載。 Dante（AoIP）、PoE+（30W）スピーカーなどのデバイスにマッチした最大270Wの給電能力を備え、同時に9台まで稼働可能です。
スイッチのコンフィグレーションはネットワークオーディオ用の最適な設定を出荷時に弊社でインストール。 対応デバイスをそのまま接続し、PC上でパッチをするだけで簡単に音が出るようになっています。

さらに、これまで専用のPoEインジェクターでのみの動作保証であった、AMXのMT- / MD- シリーズG5タッチパネルとも 弊社にて接続/給電動作を確認しておりますので、コントロールシステムネットワークのスイッチングハブとしても運用可能です。

主な特長
  • 16port 10/100/1000Base-T PoE, Gigabit SFP/RJ45 Copper Combo Ports x2
  • PoE機能搭載(IEEE 802.3at/af)、ポート毎に最大30W給電可能
  • PoE+(IEEE802.3at/af)で最大270Wの給電に対応
  • Layer2+フルマネージドソフトウエアー（MSTP, LACP, LLDP, sFlow, 802.1X, RADIUS, TACAS+, and ACL）
  • DHCPサーバー/Relay/Snooping対応
  • Voice VLAN対応
  • PDアライブチェック
  • Voice VLAN対応
技術仕様

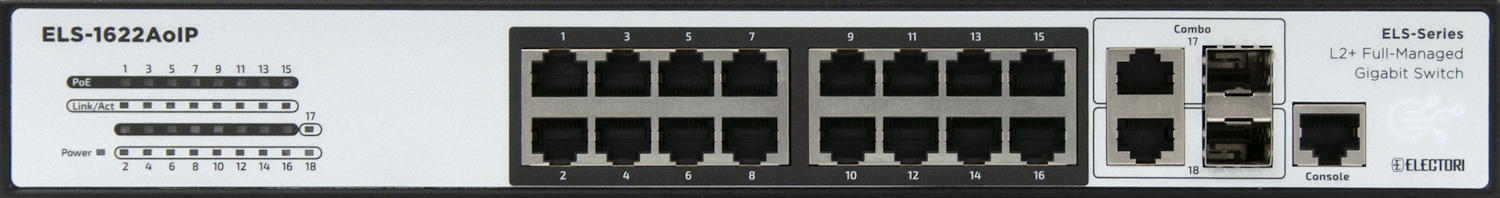

Interface

  • 10/100/1000 Base RJ45 Ports 16
  • 100/1000Base-X SFP and 1000 RJ45 Combo Port 2
  • Console Port for CLI Management 1

System Performance

  • Packet Buffer 4Mbit
  • MAC Address Table Size 8K
  • Switching Capacity 36Gbps
  • Forwarding Rate 26.784Mpps

PoE Features

  • IEEE 802.3 af/at IEEE 802.3 af/at
  • Number of PSE Ports 16
  • Max. Power Budget 270W
  • External/Internal Internal Power
  • Power Feeding Detecting Capability on PD ●
  • PD Alive Check ●
  • PD Classification ●
  • Power Management (per-port)
    　Enable/Disable PoE Per Port ●
    　Priority Setting Per Port ●
    　Power Level Setting Per Port ●
    　Overloading Protection ●

L2 Features

  • Auto-negotiation ●
  • Auto MDI/MDIX ●
  • Flow Control (duplex)
    　802.3x (Full) ●
    　Back-Pressure (Half) ●
  • Spanning Tree
    　IEEE 802.1D (STP) ●
    　IEEE 802.1w (RSTP) ●
    　IEEE 802.1s (MSTP) ●
  • VLAN
    　VLAN Group 4K
    　Tagged Based ●
    　Port-based ●
    　Voice VLAN Voice VLAN with OUI
  • Link Aggregation
    　IEEE 802.3ad with LACP ●
    　Static Trunk ●
    　Max. LACP Link Aggregation Group 5
    　Max. Port per Link Aggregation Group 8
  • IGMP Snooping
    　IGMP Snooping v1/v2/v3 Supports 1024 IGMP groups
    　IGMP Static Multicast Addresses Supports 1024 static multicast addresses
    　IPv6 MLD Snooping Supports 1024 MLD groups
    　MLD Static Multicast Addresses Supports 1024 static multicast addresses
    　Querier, Immediate Leave ●
  • Storm Control (Broadcast/Multi-cast/Un-known Unicast) ●
  • Jumbo Frame Support 9.6KB

QoS Features

  • Number of priority queue 8 queues/port
  • Rate Limiting
    　Ingress Yes, 1KBps/1pps
    　Egress Yes, 1KBps/1pps
  • DiffServ (RFC2474 Remarking) ●
  • Scheduling (WRR, Strict, Hybrid) ●
  • CoS
    　IEEE 802.1p ●
    　IP ToS precedence, IP DSCP ●

Security

  • Management System User Name/Password Protection ●
  • User Privilege Set user privilege up to 15 Level
  • Port Security (MAC-based) ●
  • IEEE 802.1x Port-based Access Contro ●
  • ACL (L2/L3/L4) ●
  • IP Source Guard ●
  • RADIUS (Authentication, Authorization, Accounting) ●
  • TACACS+ ●
  • HTTP & SSL (Secure Web) ●
  • SSH v2.0 (Secured Telnet Session) ●
  • MAC/IP Filter ●

Management

  • Command Line Interface (CLI) ●
  • Web Based Management ●
  • Telnet ●
  • Access Management Filtering SNMP/WEB/SSH/TELNET
  • Firmware Upgrade via HTTP ●
  • Dual Firmware Images ●
  • Configuration Download/Upload ●
  • SNMP (v1/v2c/v3) ●
  • RMON (1,2,3,&9 groups) ●
  • DHCP (Client/Relay/Option82/Snooping) ●
  • System Event/Error Log ●
  • NTP/LLDP ●
  • Cable Diagnostics ●
  • IPv6 Configuration ●
  • Port Mirroring One to One or Many to One

Mechanical

  • Power Input 100∼240VAC
  • Dimension (HxWxD) 44x330x210mm
  • LED Power, PoE, Link/Act, SFP
  • Operating Temperature 0∼50°C
  • Storage Temperature -10∼70°C
  • Operating Humidity 10∼90% (Non-condensing)
  • Storage Humidity 10∼90% (Non-condensing)
  • Weight 3.5kg
  • Certification VCCI, CE, FCC Class A

Standard

  • IEEE 802.3-10BaseT ●
  • IEEE 802.3u-100BaseTX ●
  • IEEE 802.3ab-1000BaseT ●
  • IEEE 802.3z 1000GBaseSX/LX ●
  • IEEE 802.3af Power over Ethernet (PoE) ●
  • IEEE 802.3at Power over Ethernet (PoE+) ●
  • IEEE 802.3az-Energy Efficient Ethernet (EEE) ●
  • IEEE 802.3x-Flow Control ●
  • IEEE 802.1Q-VLAN ●
  • IEEE 802.1v-Protocol VLAN ●
  • IEEE 802.1p-Class of Service ●
  • IEEE 802.1D-Spanning Tree ●
  • IEEE 802.1w-Rapid Spanning Tree ●
  • IEEE 802.1s-Multiple Spanning Tree ●
  • IEEE 802.3ad-Link Aggregation Control Protocol (LACP) ●
  • IEEE 802.1AB-LLDP (Link Layer Discovery Protocol) ●
  • IEEE 802.1X-Access Control ●

記載されている仕様および情報は、予告なしに変更されることがあります。
