V120 1.5-inch Truss Clamp
V120トラスマウント用クランプ
V120 Mountにトラスに取り付ける

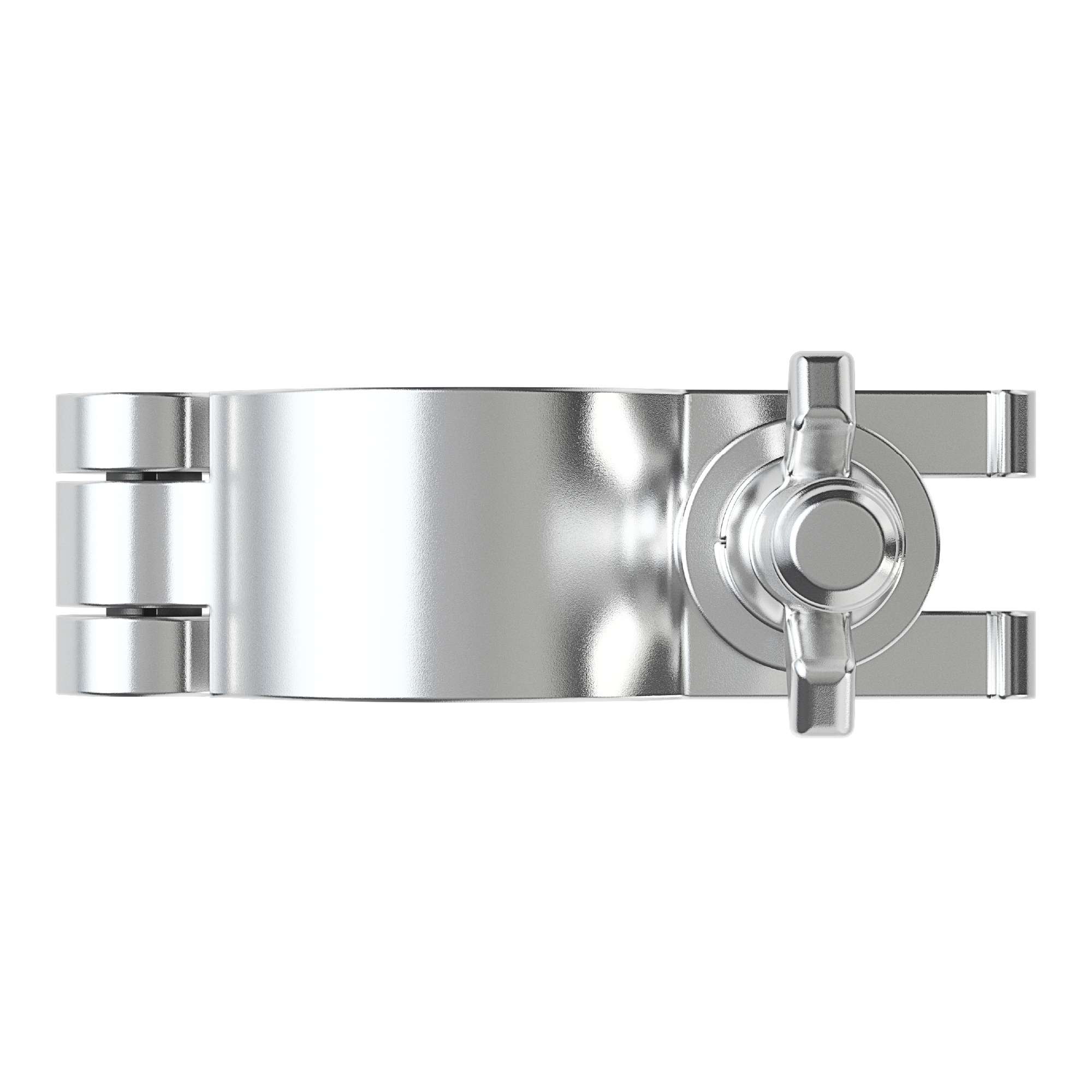

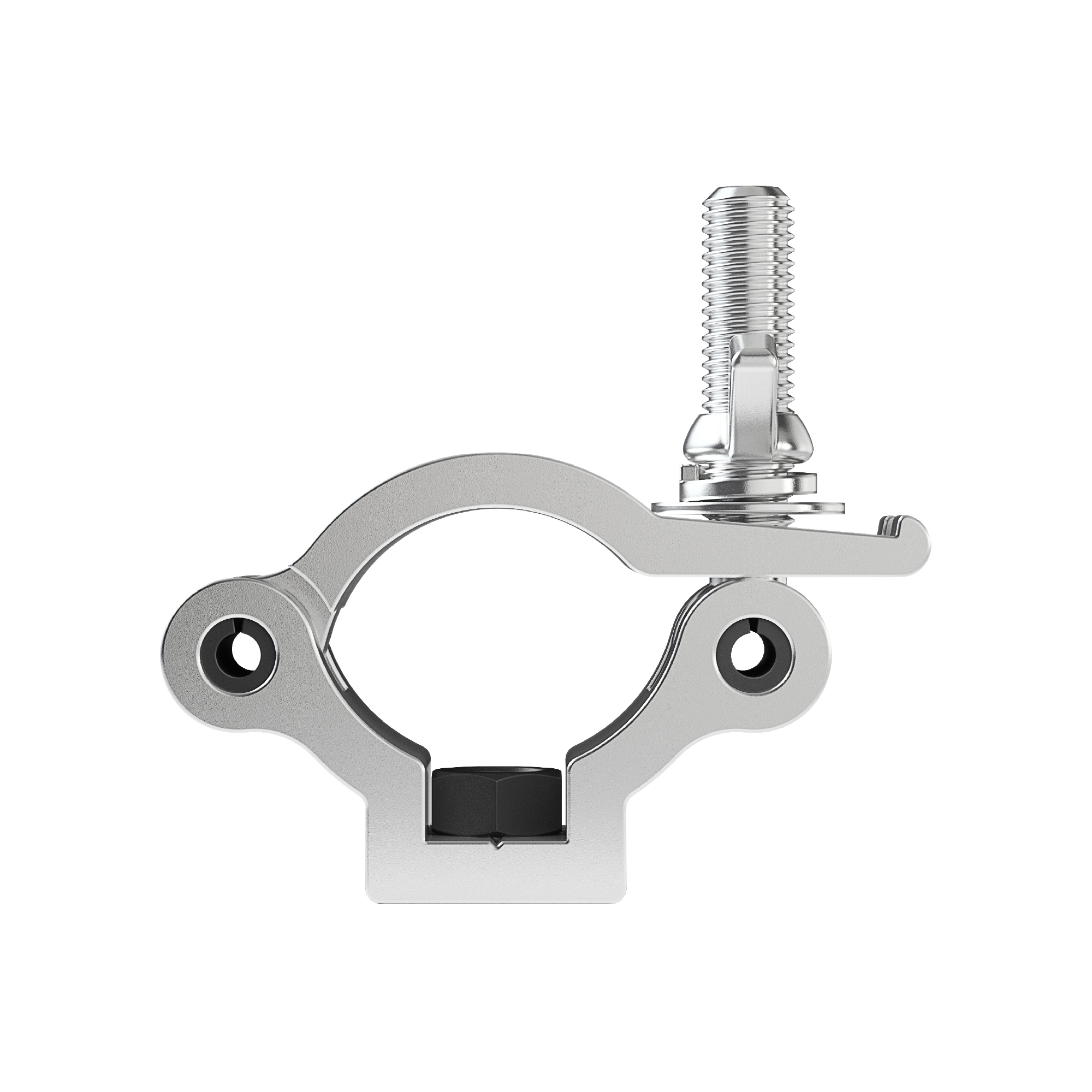

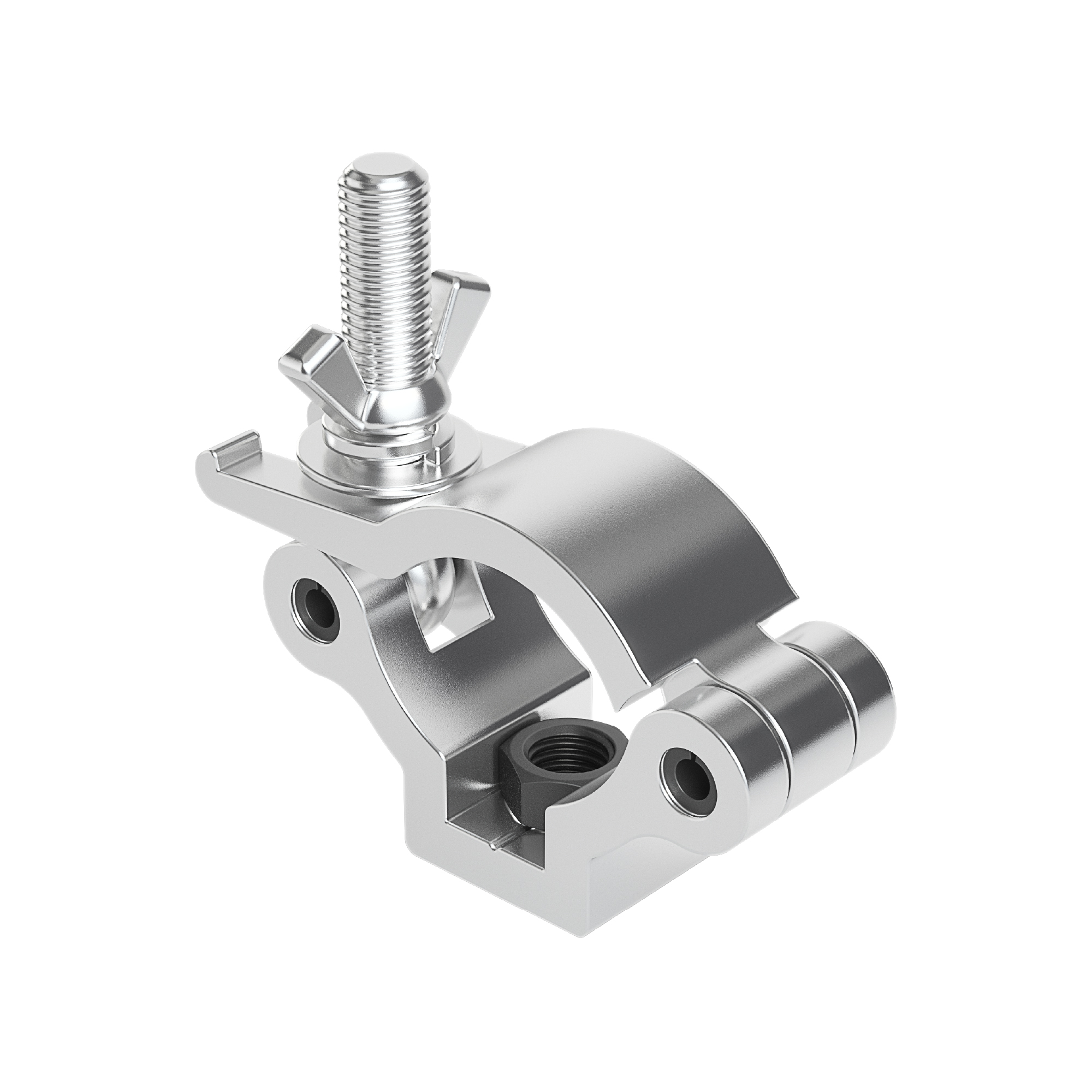

V120 Mountを38 mm径のトラスにマウントするためのクランプです。
V120 Mountを取り付けるためのM10ナットを付属しています。
主な特長
- アルミニウム製トラスマウント用クランプ
- 直径38〜45 mmに対応
仕様
- 高さ：64 mm
- 幅：95 mm
- 奥行き：38 mm
- 重量：0.21 kg
- 製品コード（UPC）：810514001253
V120 Mountのインストール手順
① V120 Mountに対応するスピーカーの確認
IsoAcousticsのホームページにある「on-line calculator」で、インストールするスタジオモニターのメーカー名・モデル名を選択し、必要なコンポーネントを判断するための簡単なリファレンスを提供します。
IsoAcoustics社 on-line calculator（外部リンク）
② 天井および壁面への設置

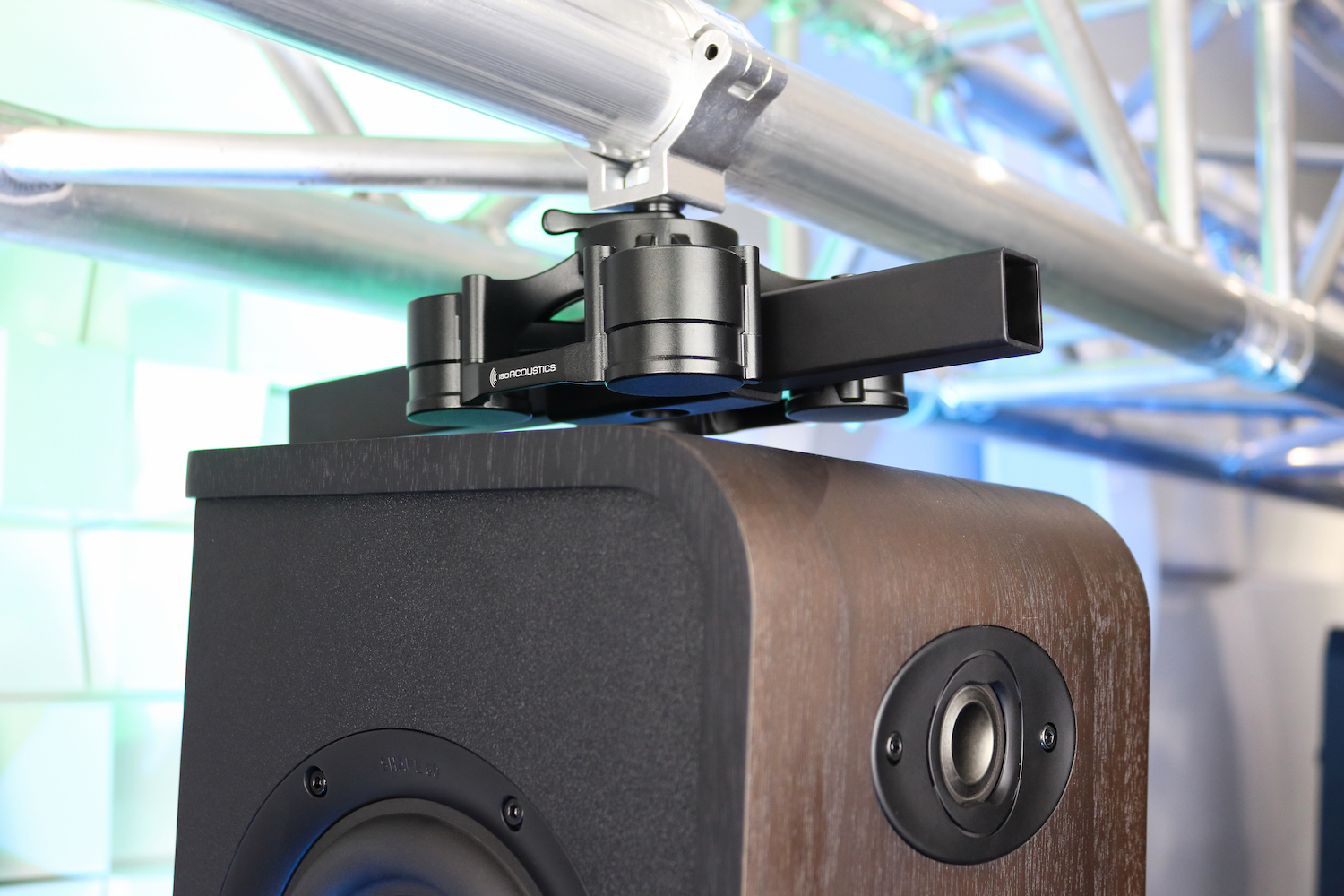

V120 Mountには、天井のような平らな面に直接固定するためのシーリングプレートが取り付けられています。そのシーリングプレート部を取り外して、オプションのV120 Wall Bracket、Truss Clampなどに取り付けることであらゆる支持構造に対応することができます。
③ スタジオモニターの取り付け
スタジオモニターは、V120 Mountのボトムフランジへの取り付け、もしくはボトムフランジを取り外してオプションのブラケットを使用して取り付けを行います。ブラケットを使用することで、スタジオモニターの重量バランスをアイソレーターの下に保ち、角度の調整も簡単に行えます。アダプターとブラケットは、18 kg以下の一般的なスタジオモニターで使用できます。
インストレーション動画
取り扱い説明書
V120 Mount 日本語マニュアル（PDF）安全上のご注意
本製品を使用する際は、安全に関する基本的な注意事項を必ず守ってください。
高所での作業には安全装置を使用し、特に注意してください。
- V120 Mountを取り付ける前に、V120 Mount 日本語マニュアル（PDF）をよく読み、記載されている内容に注意してください。
- 設置は、適切なトレーニングを受けた設置作業者が行ってください。
- V120 Mountとスタジオモニターの合計重量を支えるのに適した天井や構造物にのみ設置してください。
- ファスナー・アンカーメーカーが、V120 Mountとスタジオモニターの重量を支える定格であることを確認してください。
- 電気や配管のある天井や壁には取り付けないでください。
- 特に調整時には、ネジの締め付けに注意してください。
- V120 Mountは、屋内設置専用です。
- 調整項目があるため、取り扱いに注意が必要です。
