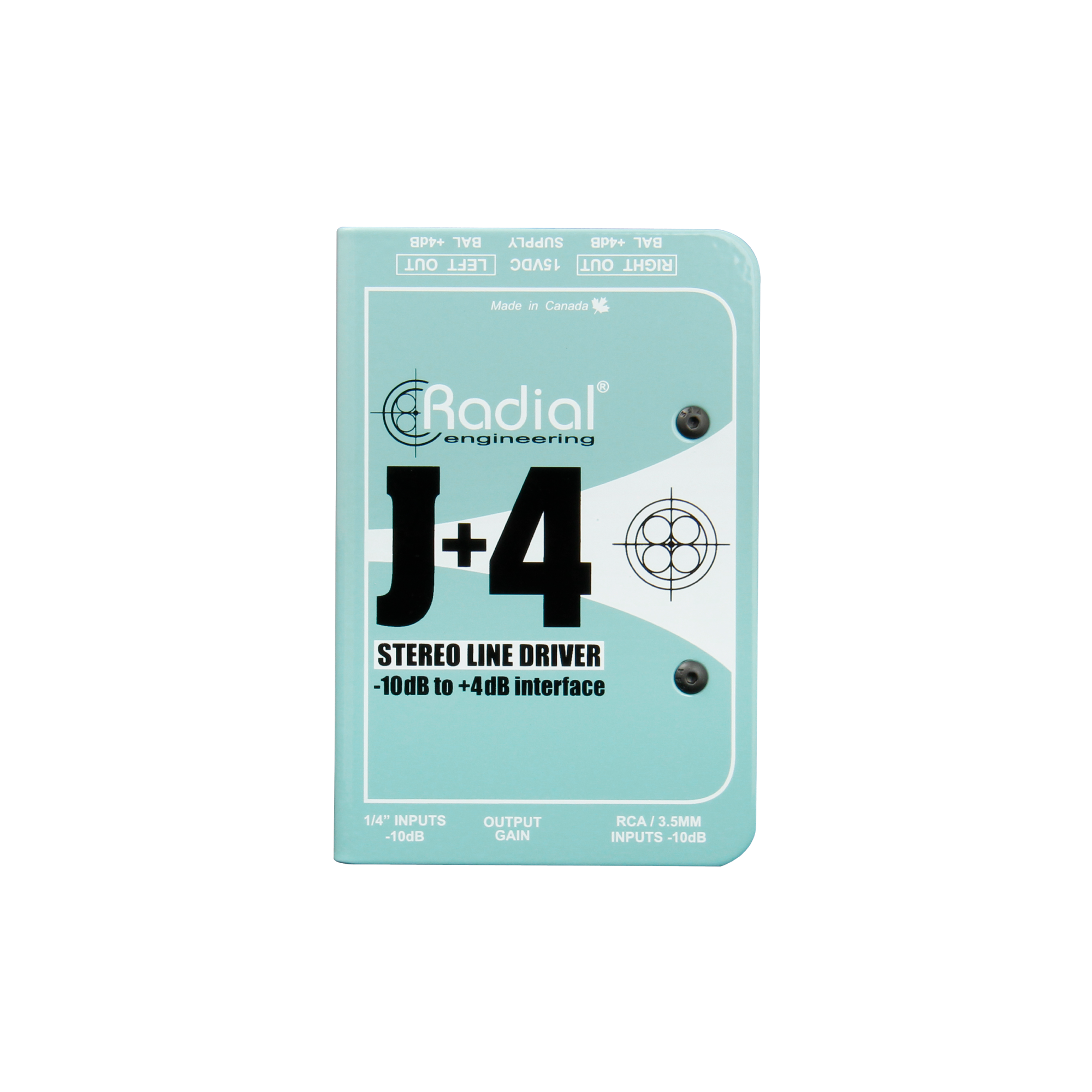

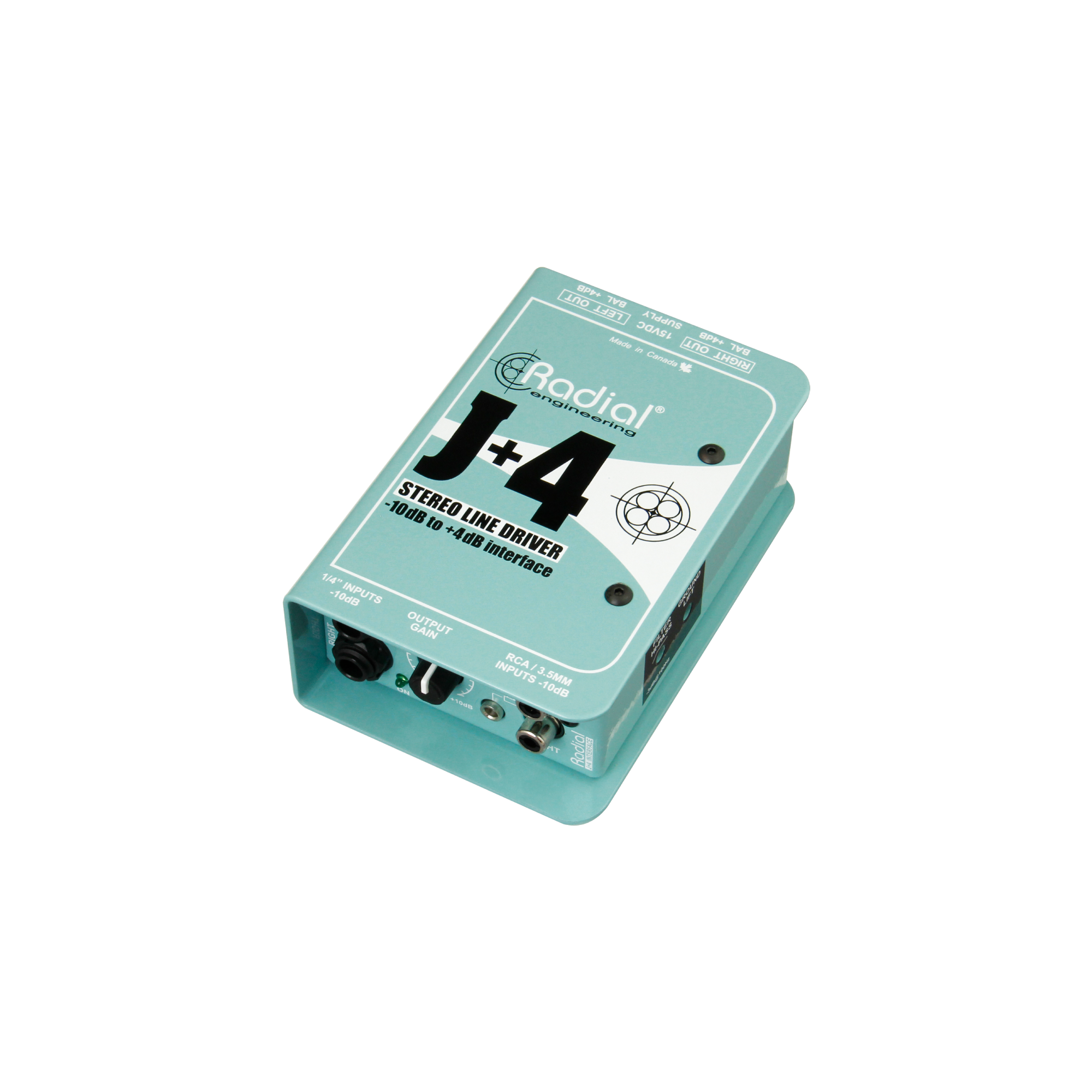

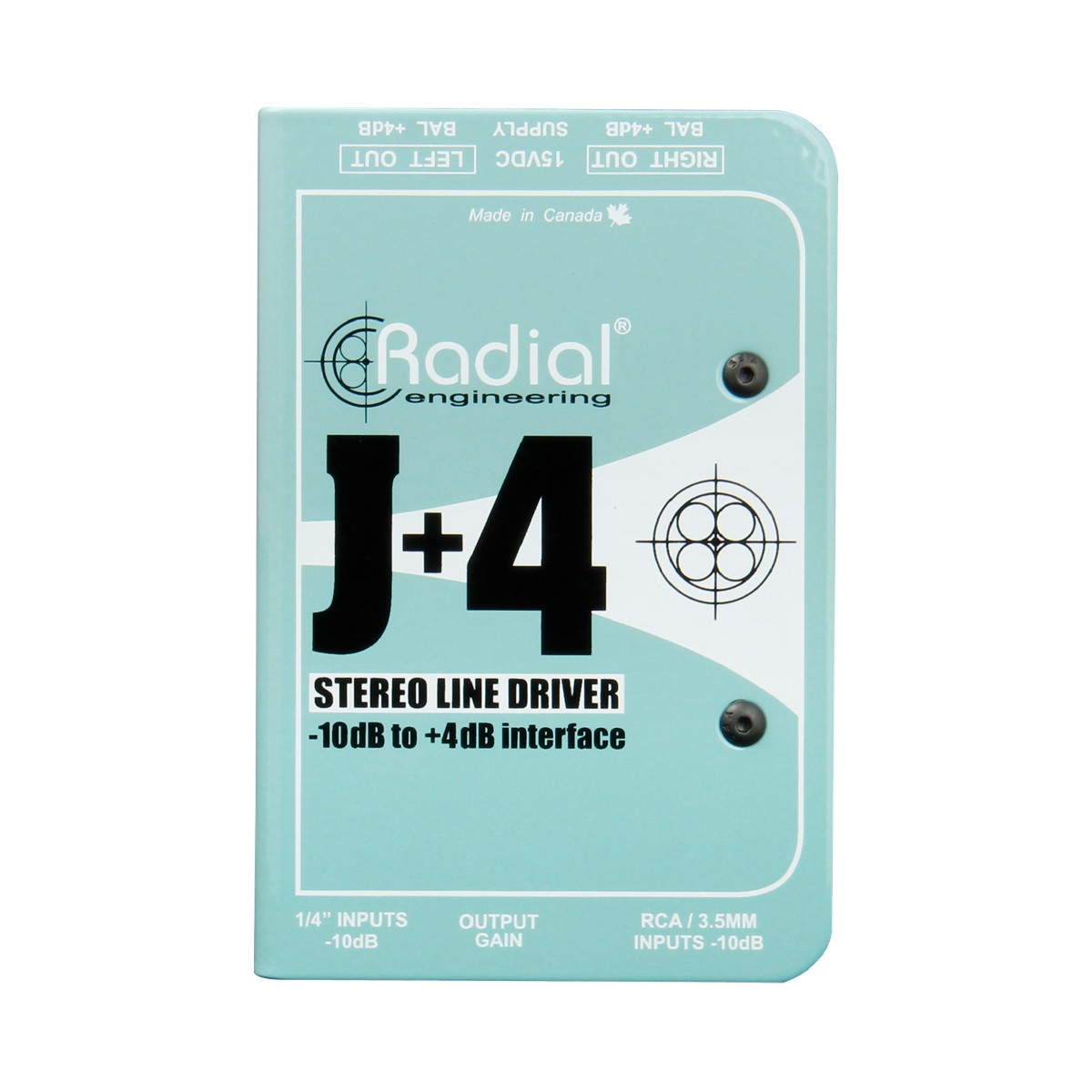

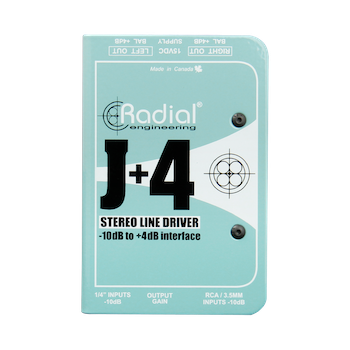

J+4
-10dB to 4dB ステレオコンバーター
製品紹介

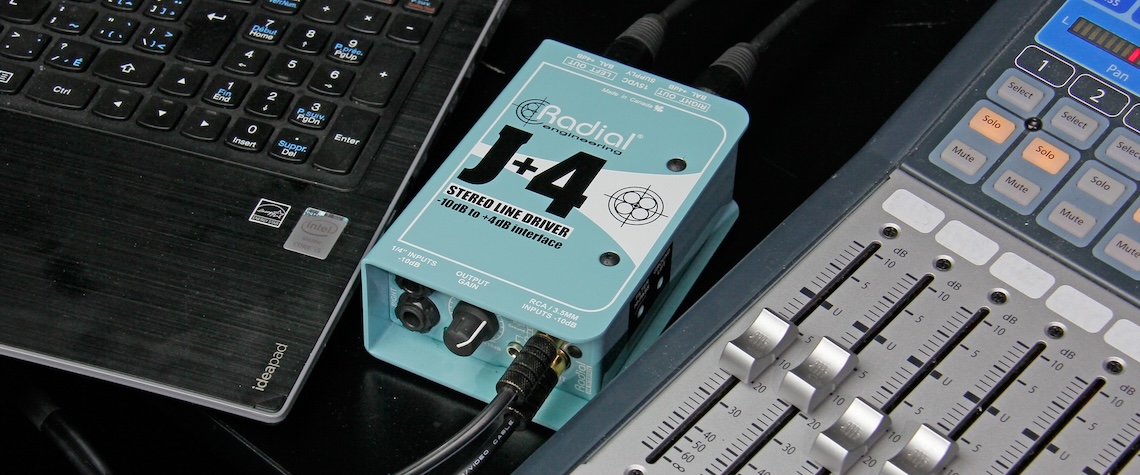

本機は、民生機等で用いられる-10dB等のレベルの低いアンバランス信号を、プロオーディオで用いられる+4dBのバランス信号に変換する、ステレオ・インターフェイスです。
ディスクリート回路を搭載し、ノイズ対策には細心の注意を払い、バッファー・アンプとトランスによるアイソレートを組み合わせています。S/N比は95dBを超え、グランド・ループが原因によるハムやバズを取り除きます。十分なヘッドルームと非常に低いノイズをを実現し、最高の音質で変換します。

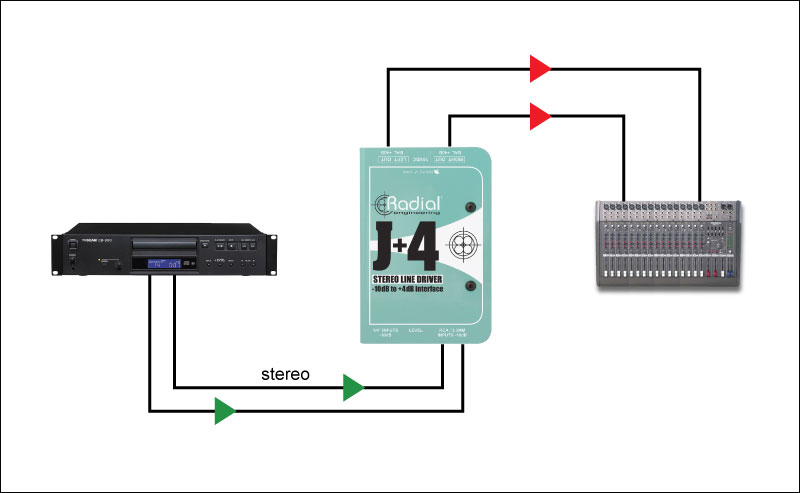

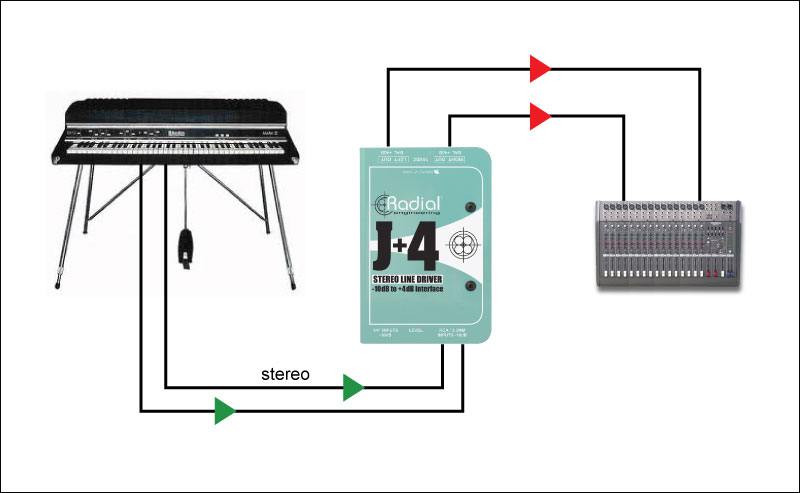

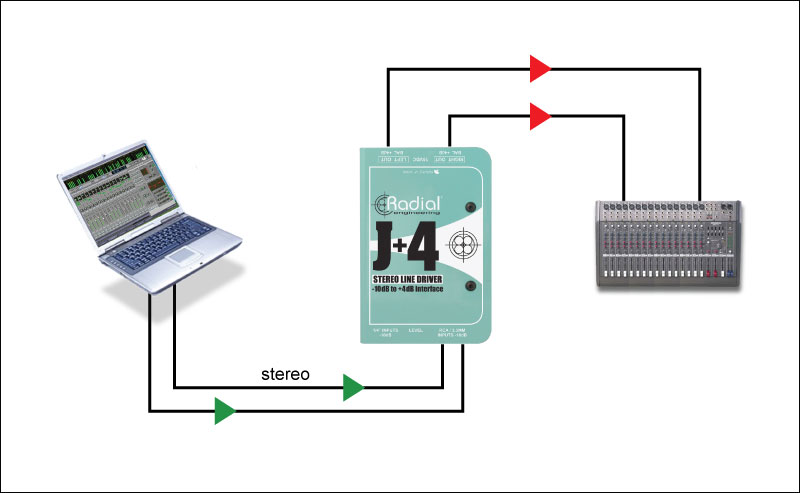

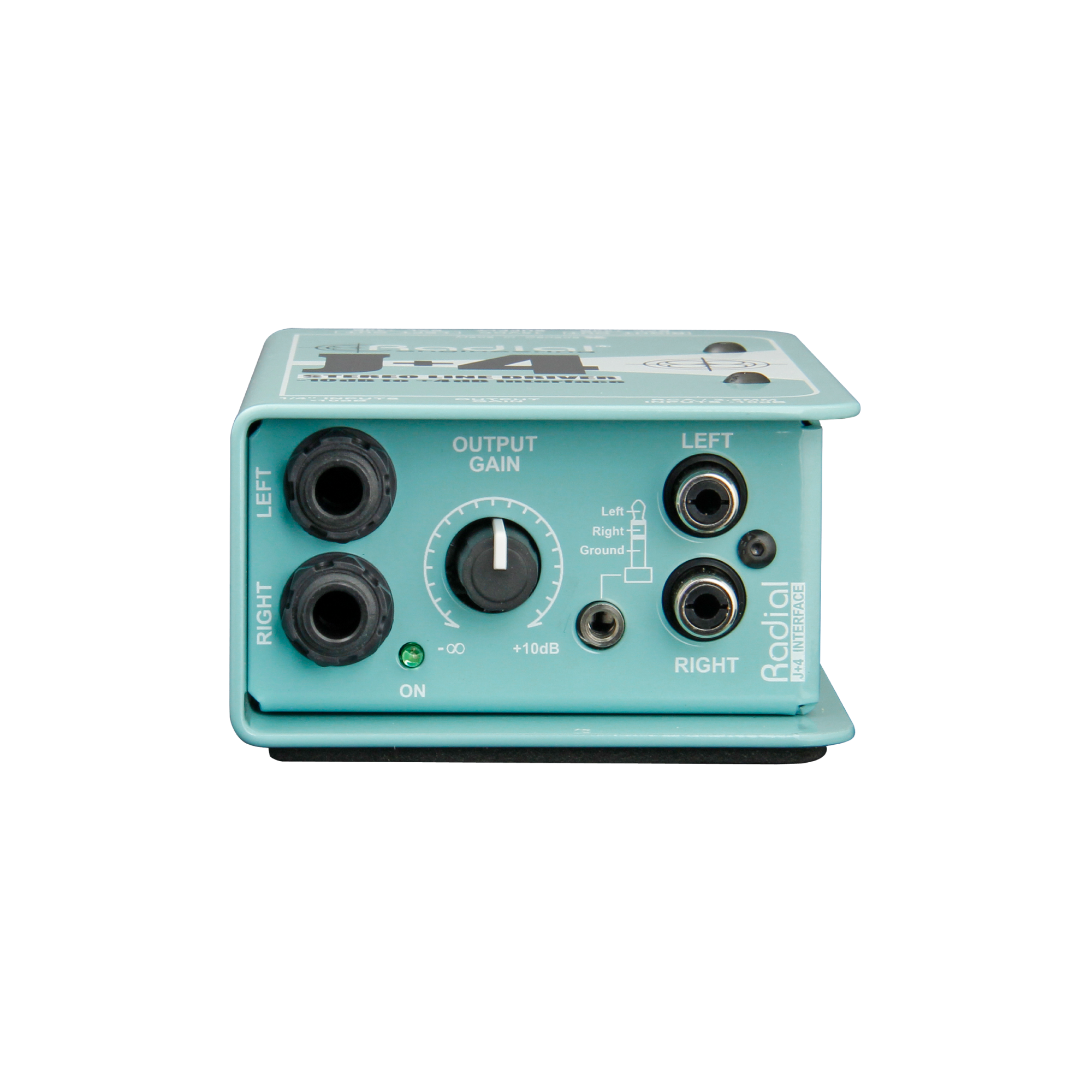

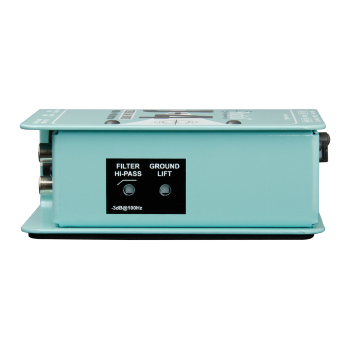

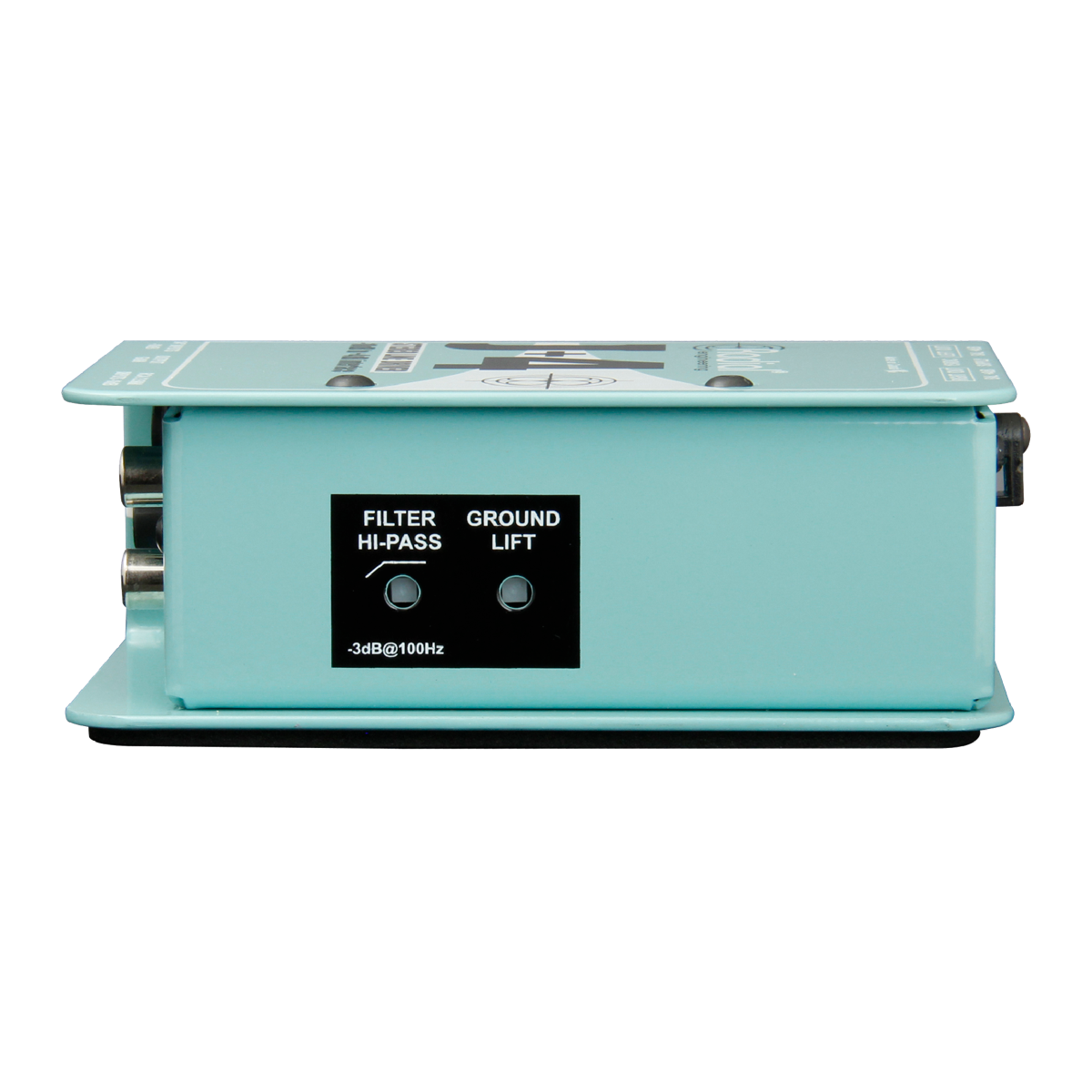

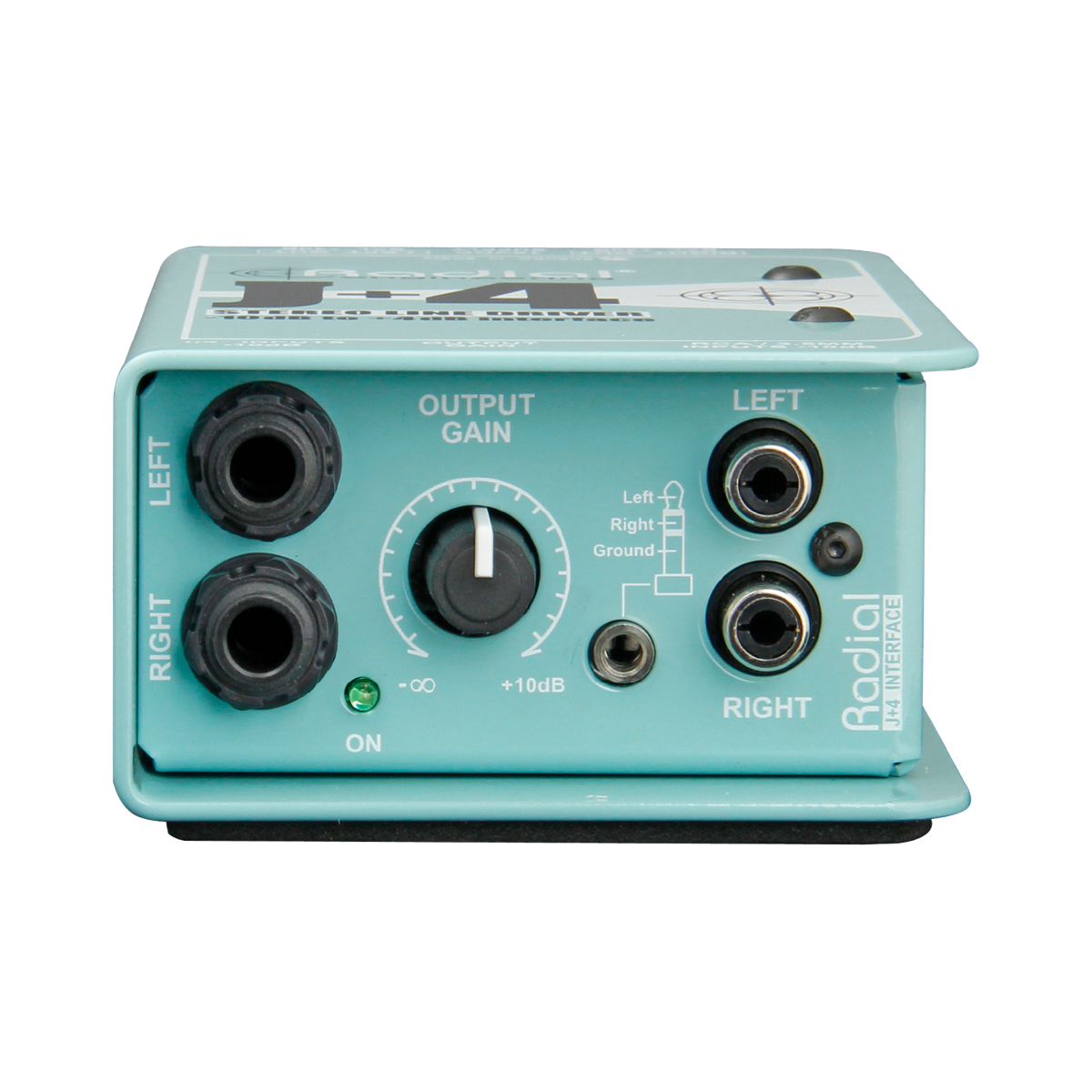

コントロールはステレオ・レベル・コントロール、ハイパス・フィルター、グランド・リフトと最小限なので、使いやすく素早く設定できます。入力端子は、1/4"(DJミキサーやキーボード等)、RCA(CDプレイヤー等)、3.5mm(iPod等)を装備しています。

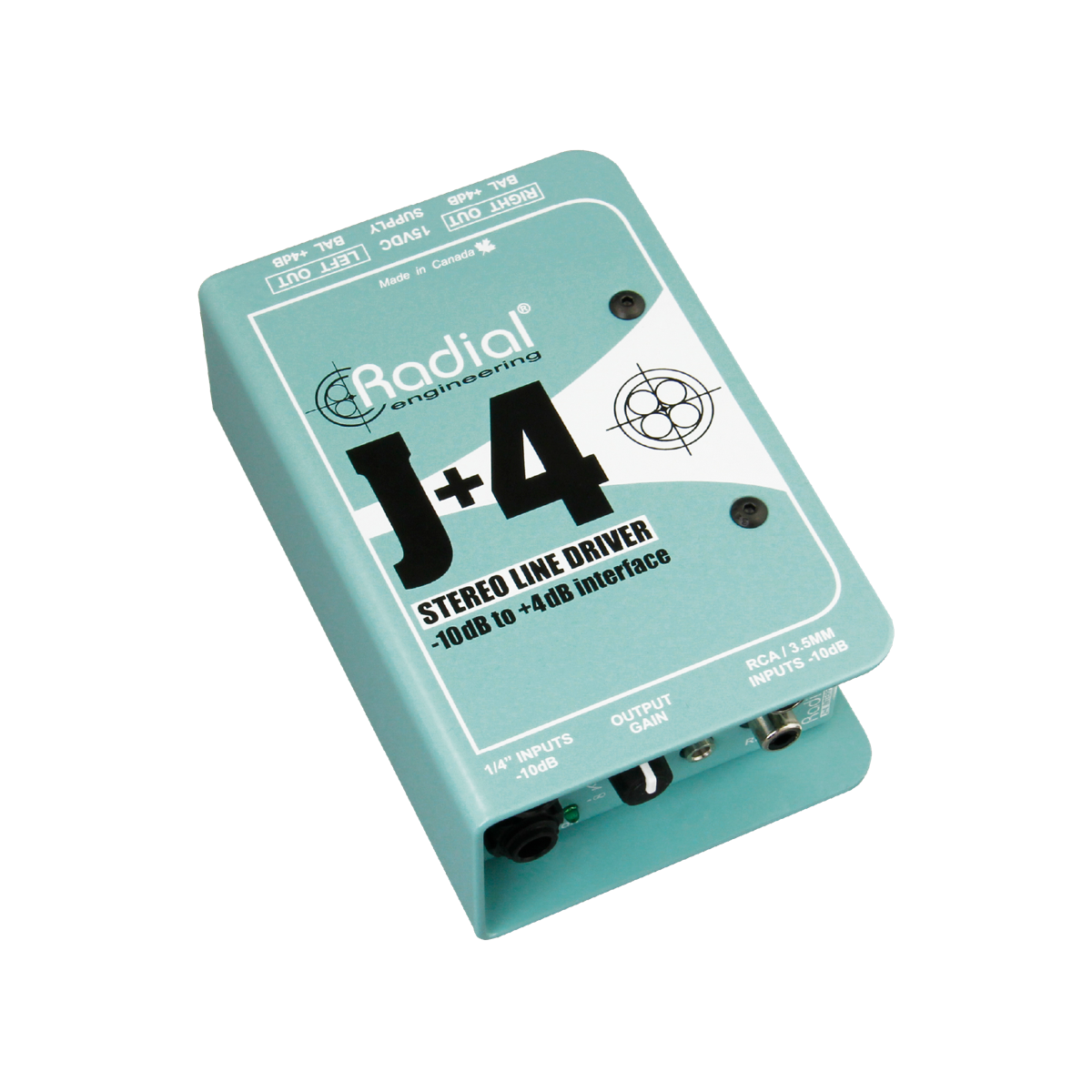

プロの現場での過酷な使用にも耐える非常にタフな作りです。14ゲージ・スチール製のケースと、衝撃に強い基板を採用しています。スイッチの周りが張り出した独特なブックエンド・スタイルのケースにより、コントロールやスイッチもしっかりと保護します。
主な特長
- アンバランス-10dB信号を+4dBバランス・ライン信号に変換
- 信号レベルの低い楽器や音楽プレイヤーのゲインを増幅
- トランスでアイソレートしグランドループが原因のノイズを除去
- 様々な端子を搭載し、繋ぐだけで使用可能
技術仕様
Specifications

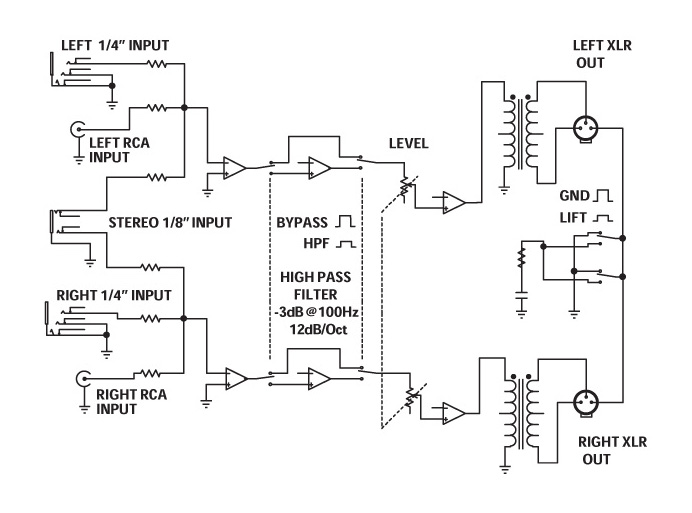

- Audio circuit type: Active -10dB ~ +4dB line converter, transformer isolated
- Number of channels: Stereo
- Frequency response: 20Hz ~ 20KHz (± 2dB)
- Dynamic range: 102dB
- Maximum input: +17dBu @ 1kHz, 1% THD+N
- Total harmonic distortion: 0.004% @ 1kHz, +10dBu output
- Phase deviation: 0.5° @ 100Hz; 4° @ 20Hz
- Input impedance: 10k Ohms, unbalanced
- Output impedance: 1.6k Ohms, balanced
Features
- J+4 transformer: Radial custom transformer

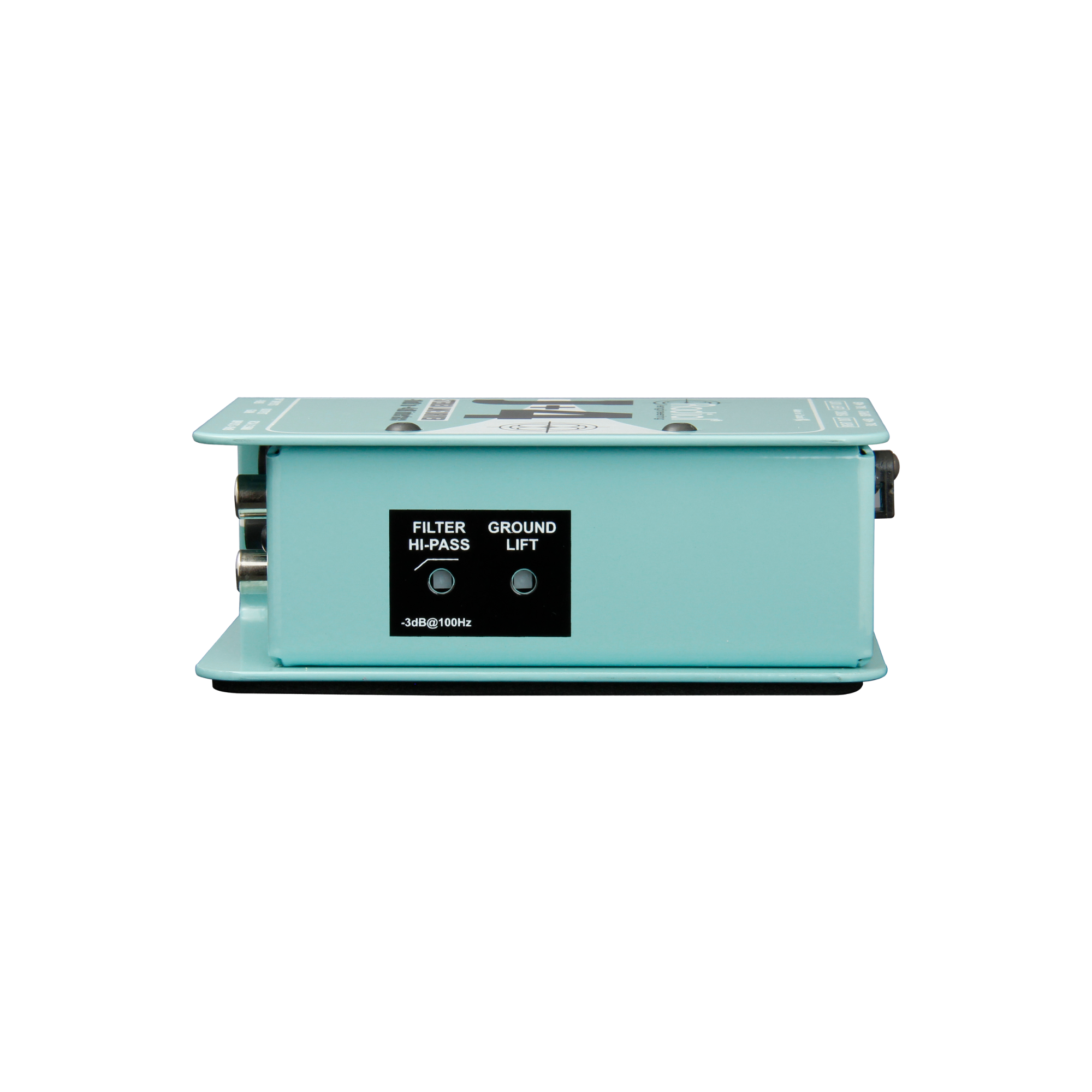

- High pass filter: -3dB @ 100Hz (12dB.Oct.)
- Ground lift: Disconnects XLR pin-1 at isolated output
- XLR configuration: AES standard (pin-2 hot)

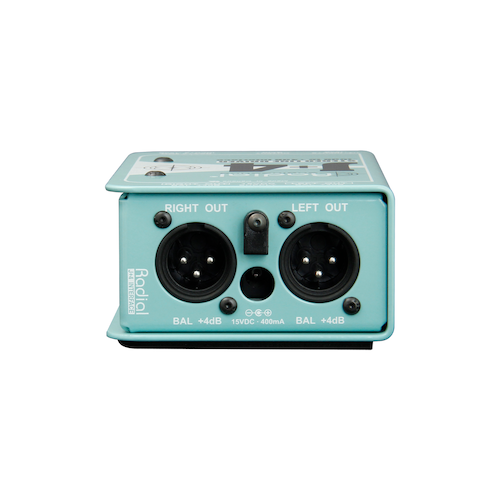

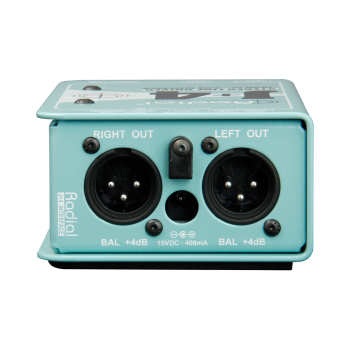

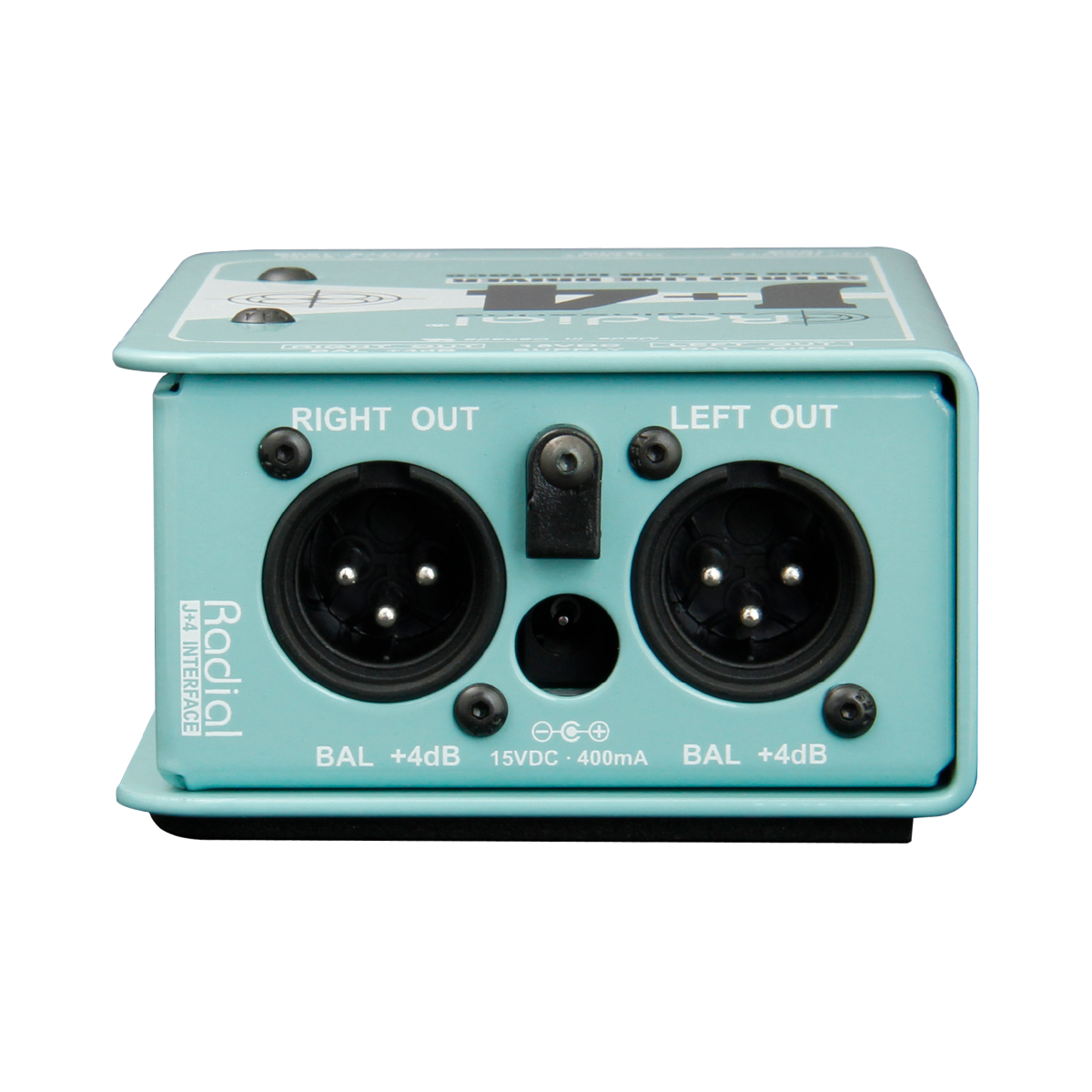

- Connectors: ¼", RCA, 3.5mm inputs; XLR-F outputs
General
- Construction: 14 gauge steel chassis & outer shell
- Finish: Durable powder coat
- Size: (W x H x D) 84 x 127 x 48mm (3.3" x 5.0" x 2")
- Weight: 0.70 kg (1.55 lbs)
- Shipping size: W x H x D: 102 x 76 x 165mm (4" x 3" x 6.5")
- Shipping weight: .87 kg (1.92 lbs)
- Power: +15VDC/400mA adapter Included
- Conditions: For use in dry locations only between 5°C and 40°C
商品コード
EANコード: 0676101039692
