MIX 2:1

製品紹介

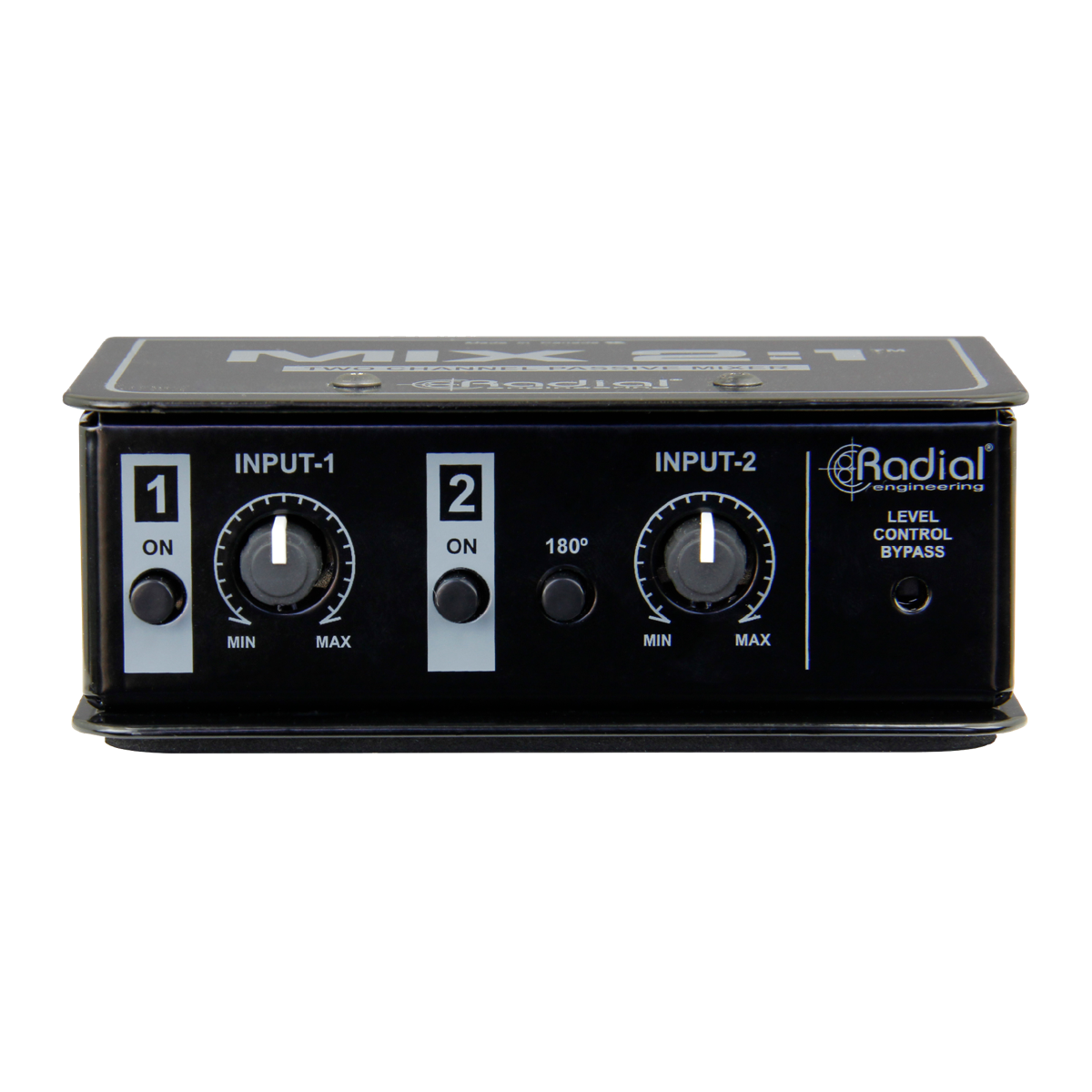

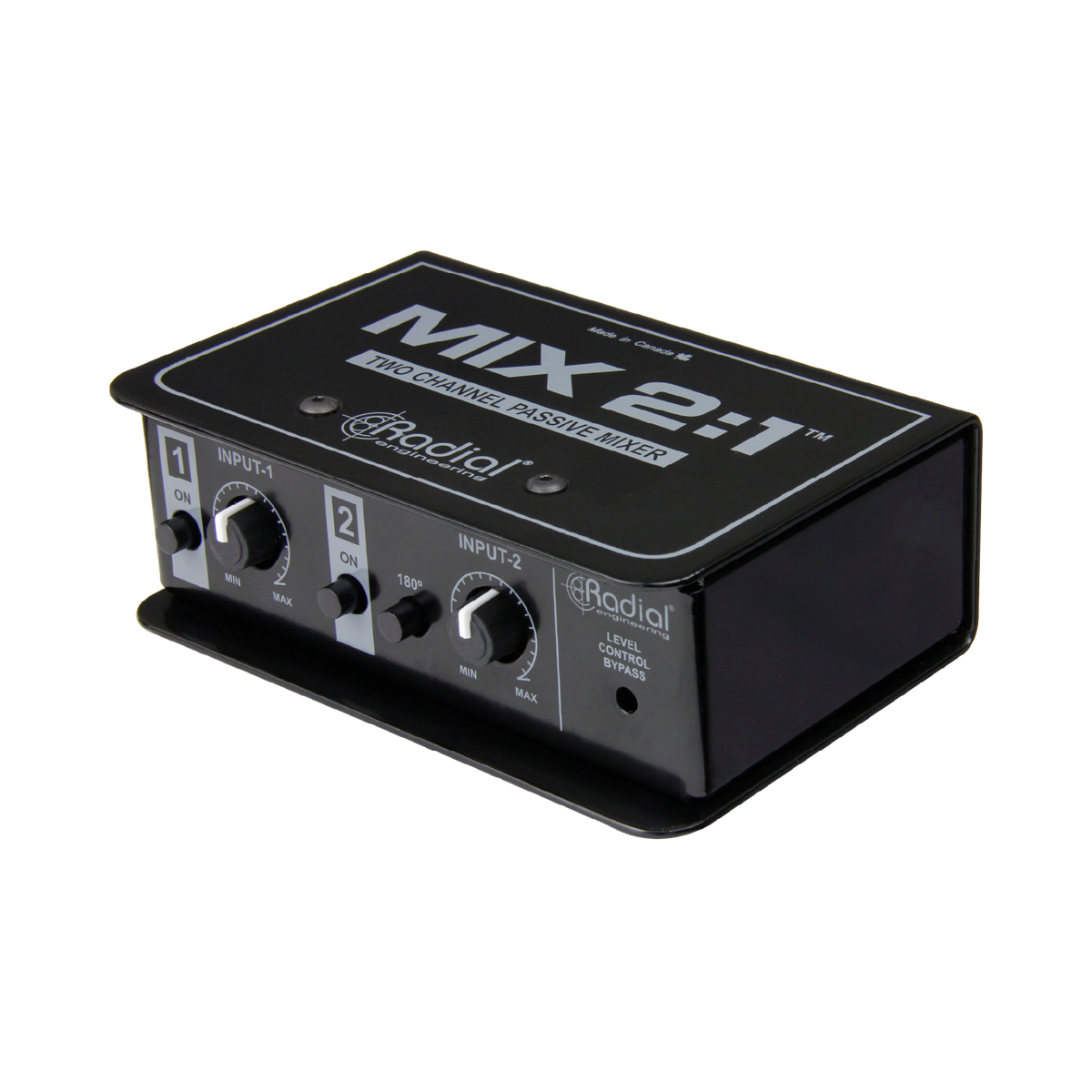

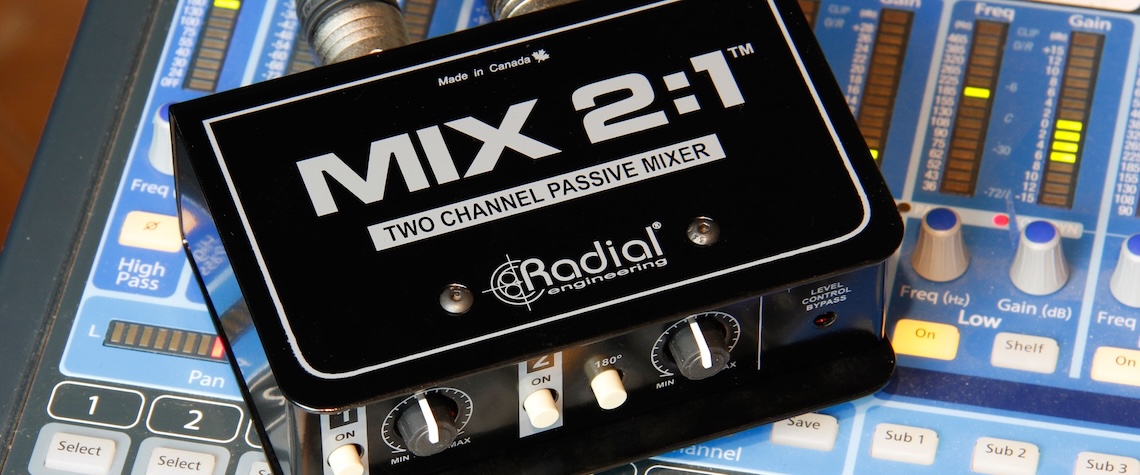

MIX 2:1は、2つのオーディオ信号を1つの出力にミックスする便利なミキサーです。これにより、コンソール、オーディオ・インターフェイス、またはポータブル・プレーヤーのステレオ出力を簡単にモノ・ミックスし、さらにミックスする2つの信号のバランスを調整することができます。

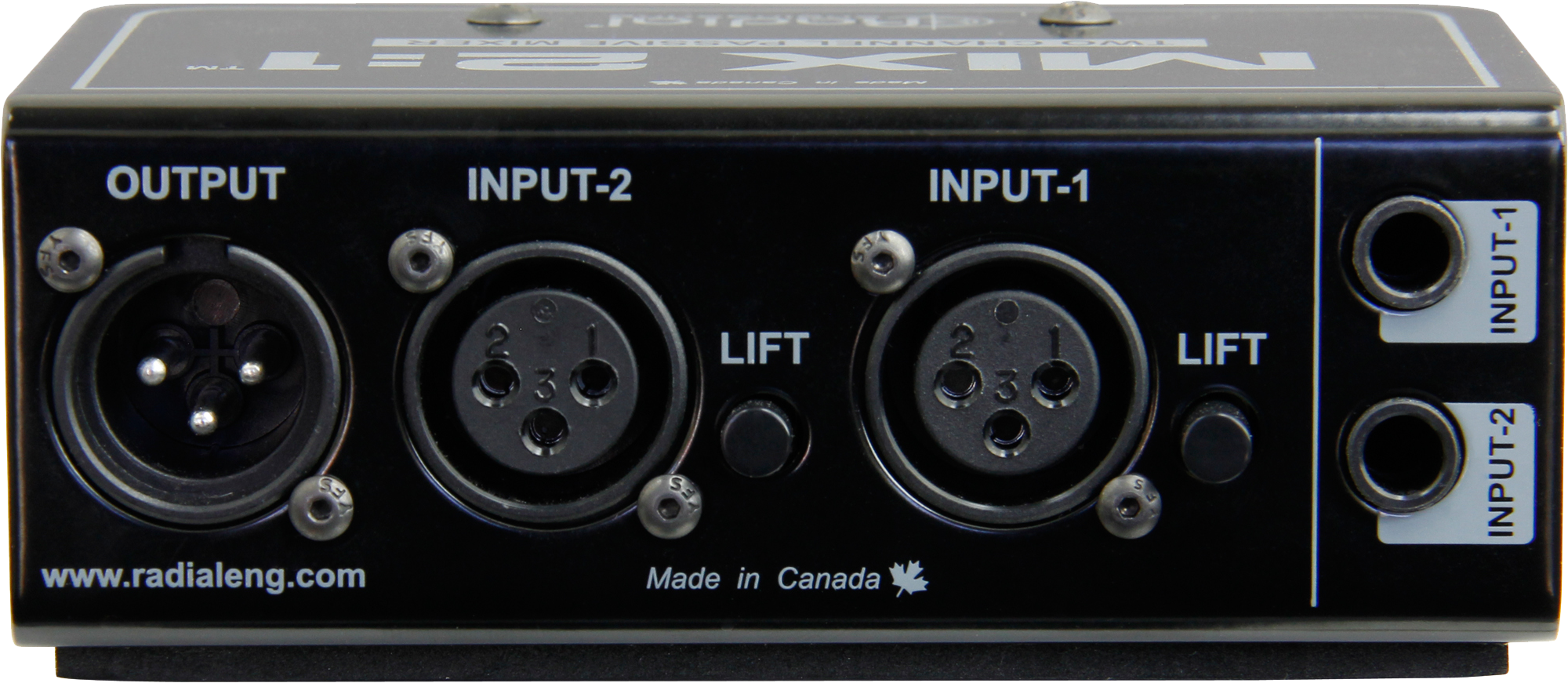

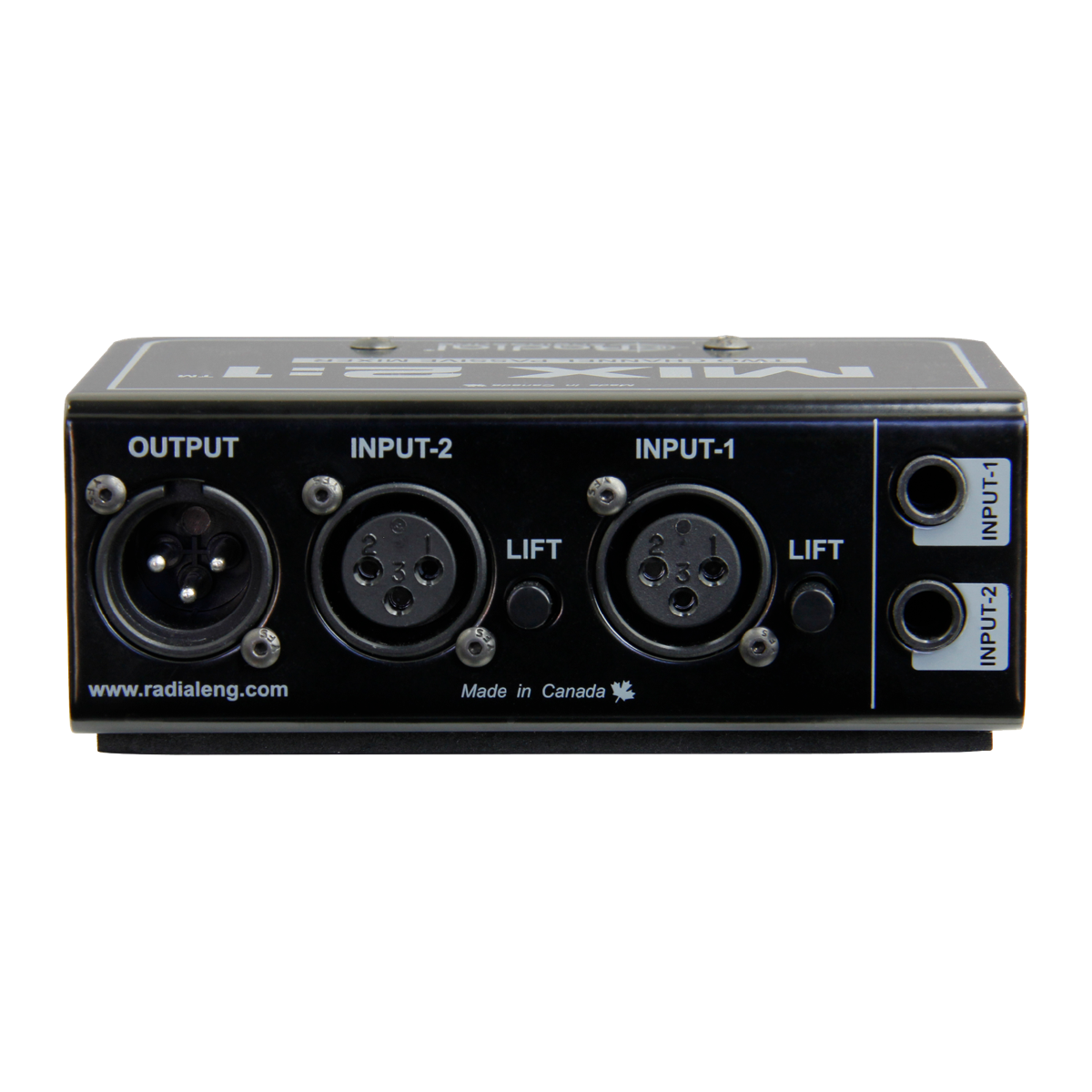

MIX 2:1の入力端子には、1/4インチTRSフォーンとXLRのコネクタがあり、これらの入力はグランドリフト・スイッチを使用してグランドループによるノイズを除去します。2つの別々のモノ・ソースを接続する場合は、必要に応じてそれぞれのレベルを調整することができます。両方のレベルコントロールを完全にバイパスして、入力1と2を同レベルでミックスし、不要なレベル調整を防ぐこともできます。パッシブ回路により2つの信号をミックスした後、パワード・スピーカー、ミキシング・コンソールオーディオ・インターフェイスの入力に接続します。

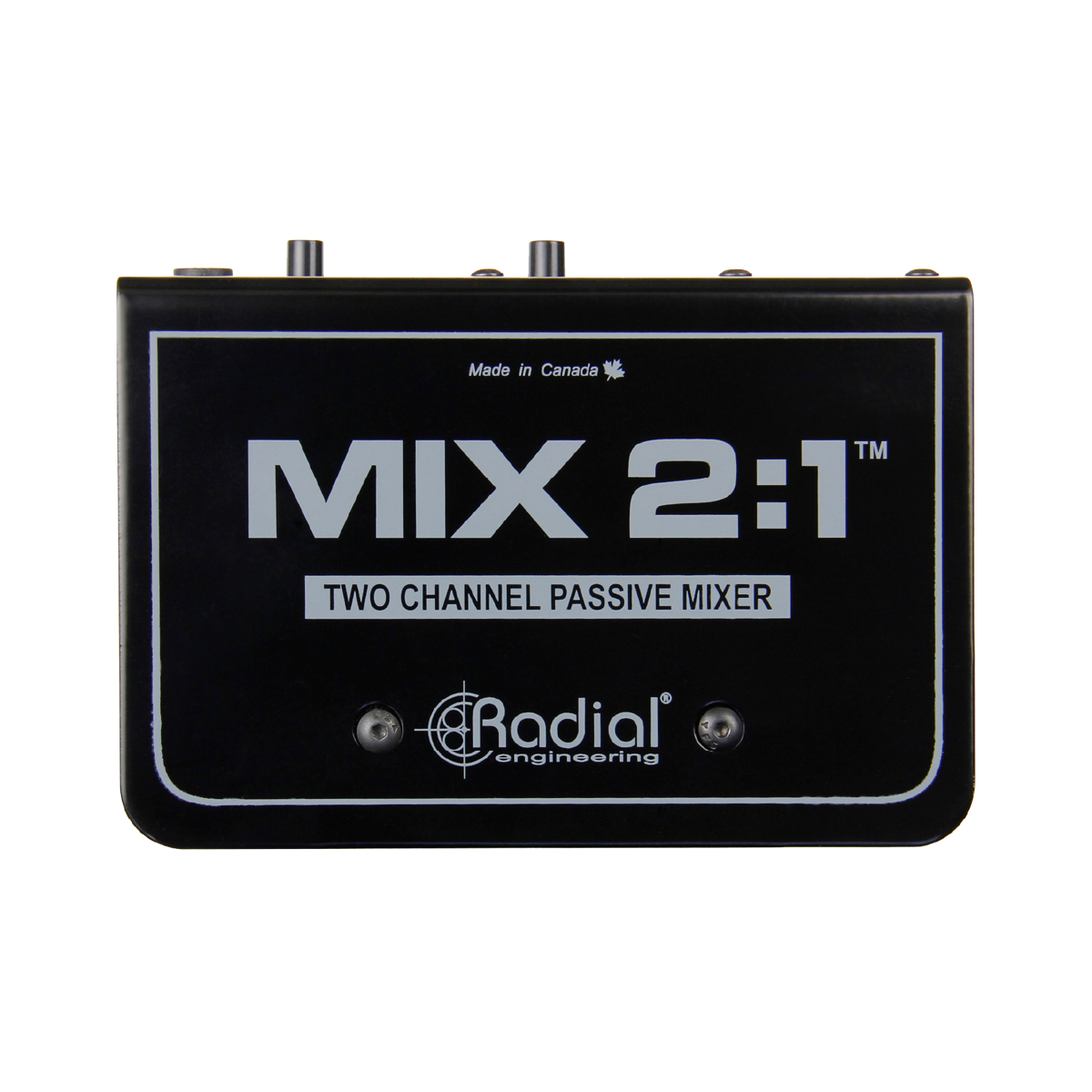

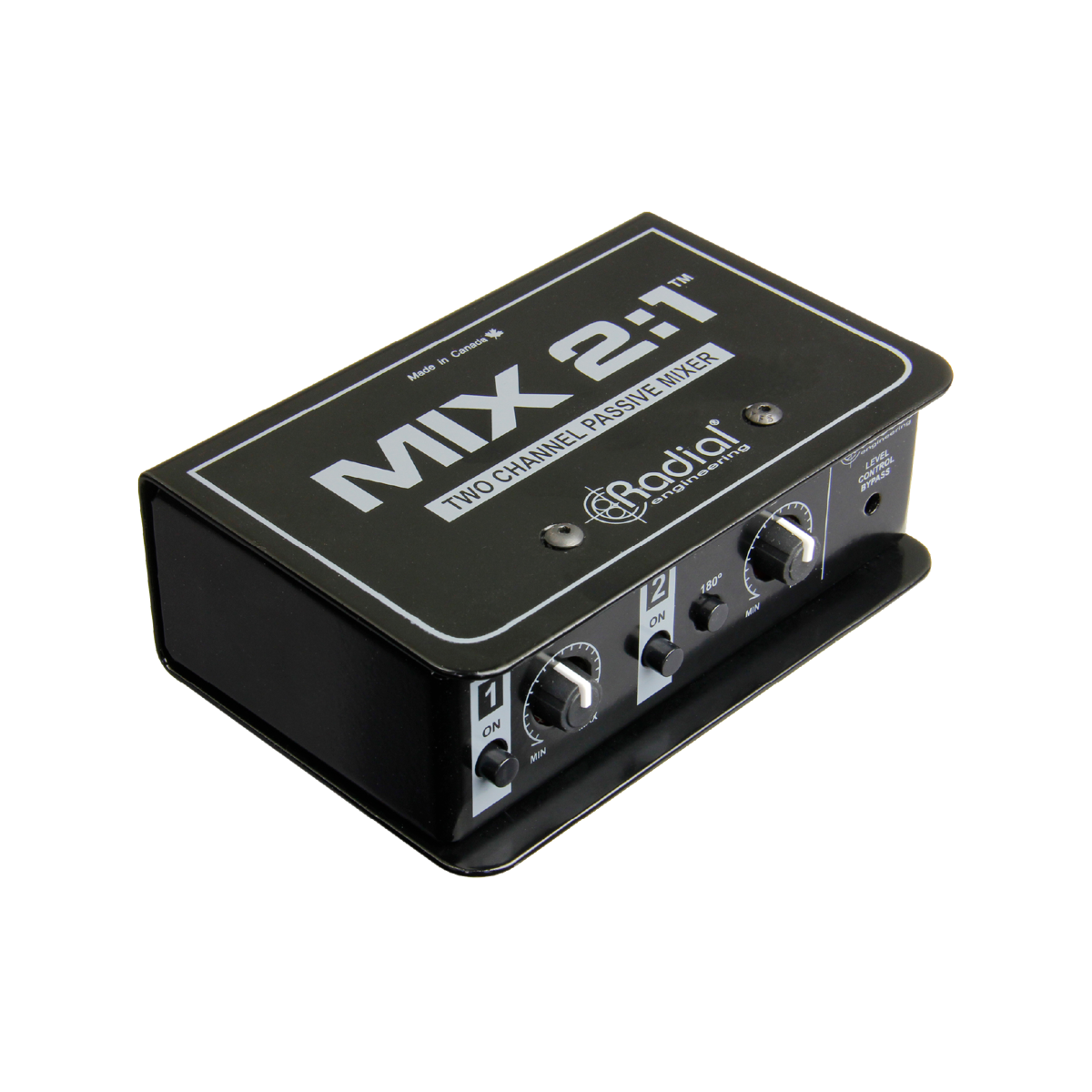

MIX 2:1は、過酷なライブツアー等にも耐えられるように、14ゲージのスチール製Ｉ-ビーム・インナーフレームと独特なブックエンド形状のアウターシェルを使用しています。この設計により、PCBへのストレスが除去され、はんだ接合部の状態を安定させ、アウターシェルがスイッチ部や端子部への保護を行います。

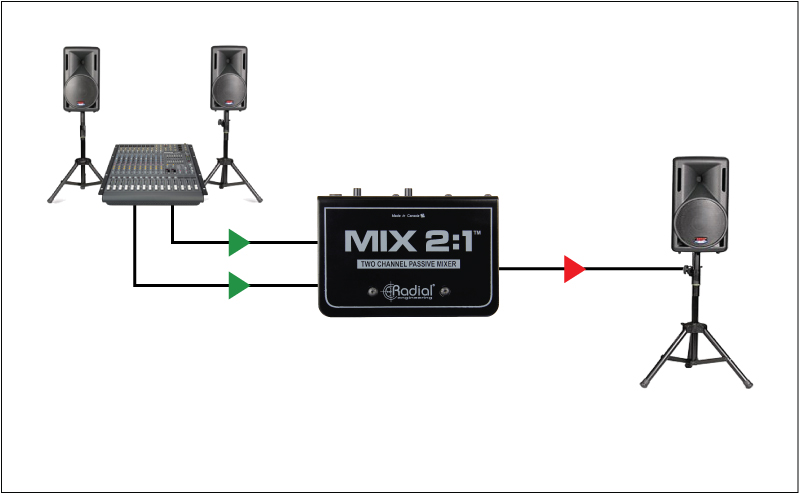

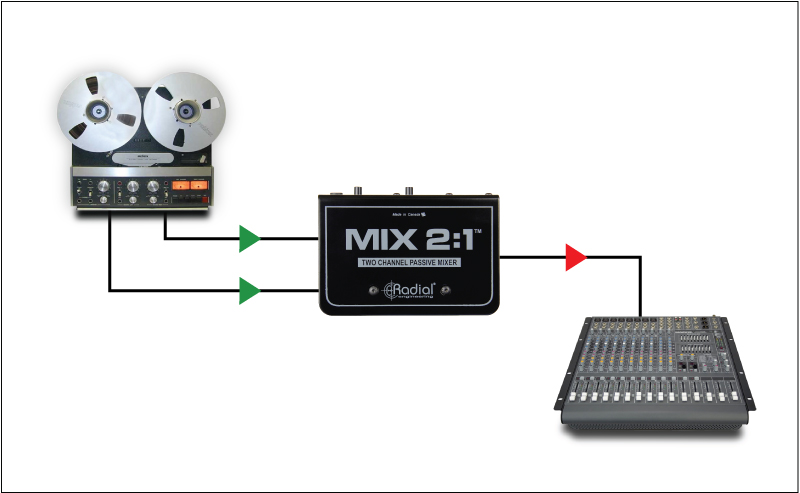

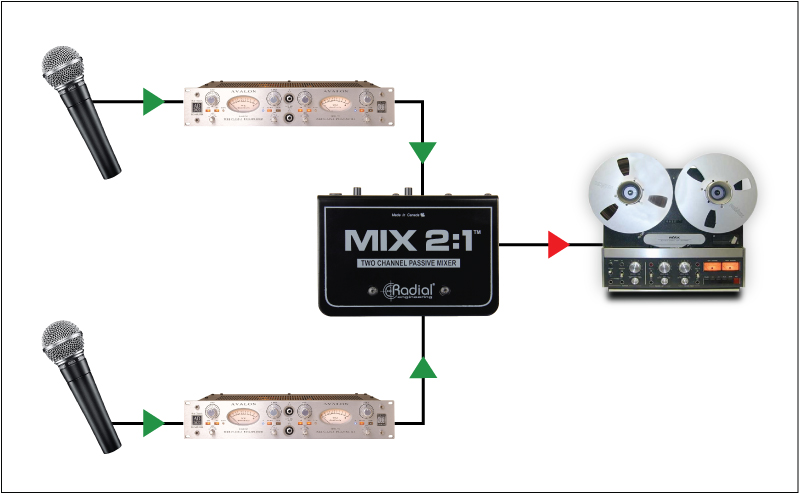

接続例

技術仕様

• Audio Circuit Type: Passive mixer
• Frequency Response: 20Hz to 20kHz
• Noise Floor: -113dBu
• Dynamic Range: >133dB
• Maximum Input: >+ 20dBu
• Gain: N/A
• Intermodulation Distortion: >0.002% @ 0dBu
• Total Harmonic Distortion: >0.005% @ 0dBu
• Common-Mode Rejection Ratio: >80dB
• Phase Deviation: 0° @ 20Hz, 0° @ 1kHz, +2° @10kHz
• Input Impedance: 8 kΩ
• Output Impedance: 1 kΩ
• Insertion Loss: -6dBu
• Input Connections: ¼" / XLR
• Switches: 180° phase, ground lift
• Output Connector: XLR
• Extras: Level Control with defeat
• On/Off switch for each input
• Power: Passive, no power required
• Construction: 14-gauge steel chassis and outer shell
• Finish: Durable powder coat
• Size (L x W x H): 12.7 x 8.3 x 4.7 cm
• Weight: 0.67kg
