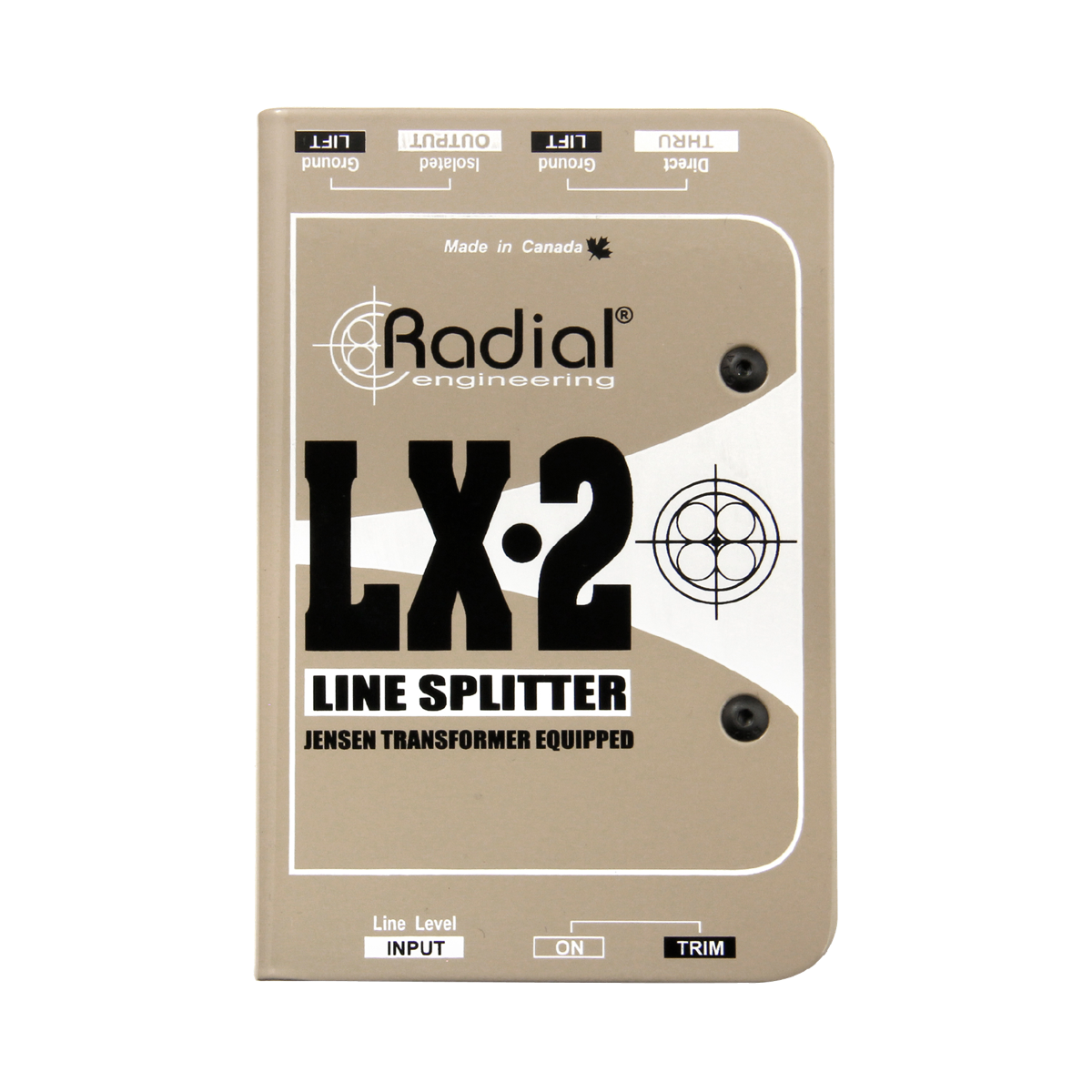

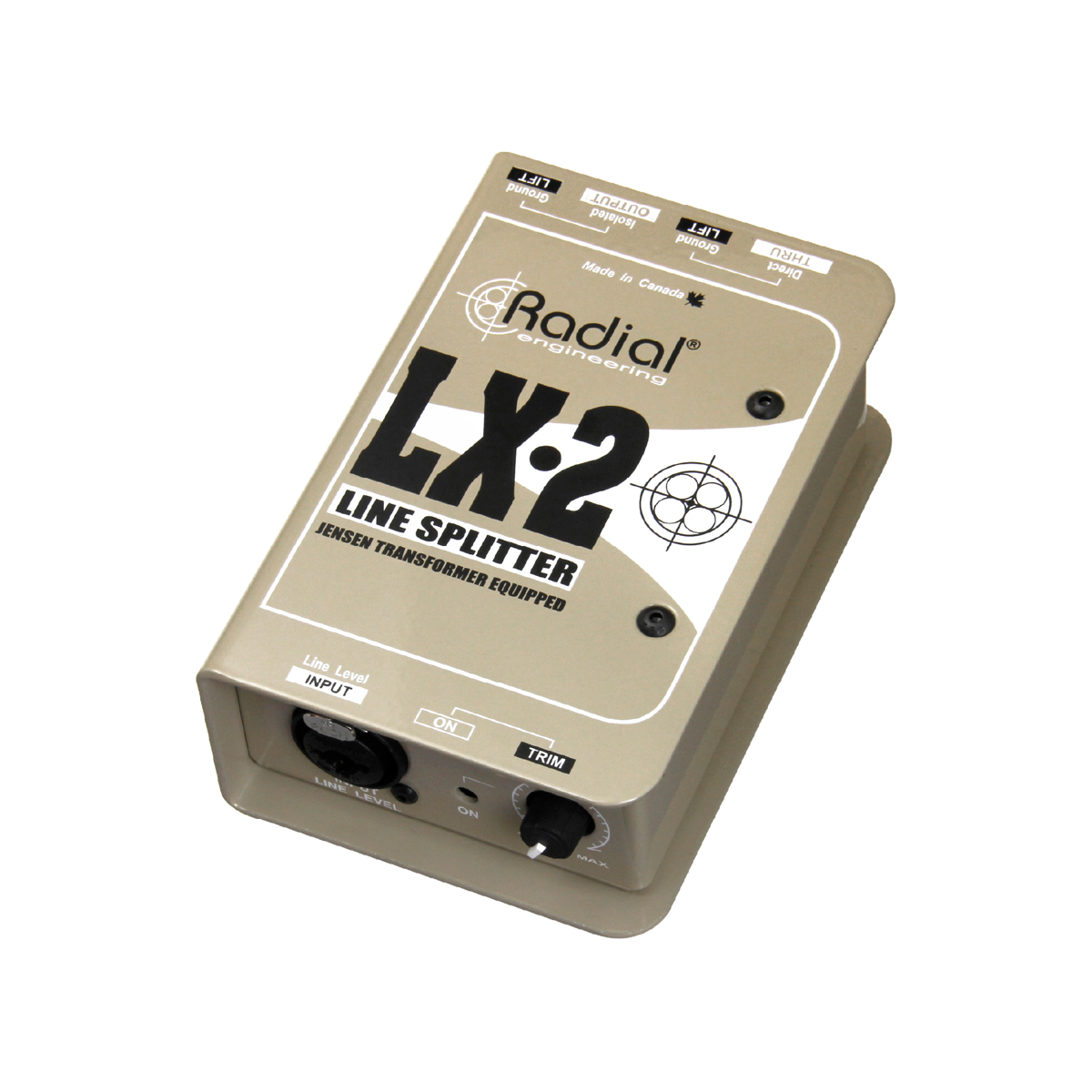

LX2

Jensenトランス搭載パッシブラインスプリッター

製品紹介

LX-2はパッシブのバランスラインレベルオーディオスプリッターで、信号を同時に2つの異なる出力先へノイズなく送出可能です。必要に応じて信号レベルの調整も行えます。
Jensen®トランスフォーマーを内蔵し、優れた周波数特性と位相特性を実現。 2つの出力間をアイソレートすることでグラウンドループ由来のハム・バズを除去します。信号が強すぎる場合はトリムコントロールで適切に減衰させ、マイクプリアンプのオーバードライブは保持しながらオーディオインターフェースへのクリッピングを防止可能。トリムコントロールはセット＆フォーゲット方式のスイッチで簡単に有効・無効切り替えができ、不用意なレベル変更を防ぎます。

主な特長

1つの信号を2つの出力に同時分配
Jensen JT-11-FLPCHトランスフォーマー搭載による優れた音質と位相特性
グラウンドループ起因のハム・バズ除去
トリムコントロールによる信号減衰機能（セット＆フォーゲットスイッチ付き）
グラウンドリフト機能搭載

技術仕様

オーディオ回路タイプ：パッシブ、トランスフォーマーベース
トランスフォーマー：Jensen JT-11-FLPCH
チャンネル数：1入力、1アイソレート出力、1ダイレクト出力
周波数特性：20Hz～20kHz（±0.5dB）
ダイナミックレンジ：140dB
ゲイン：-1.5dBu
全高調波歪み率：<0.001% @ 1kHz
位相偏差：+0.3° @ 20Hz
入力インピーダンス：716Ω
出力インピーダンス：116Ω
コモンモード除去比：94dB @ 60Hz、83dB @ 3kHz
ノイズフロア：-119dBu
最大入力レベル：+21dBu

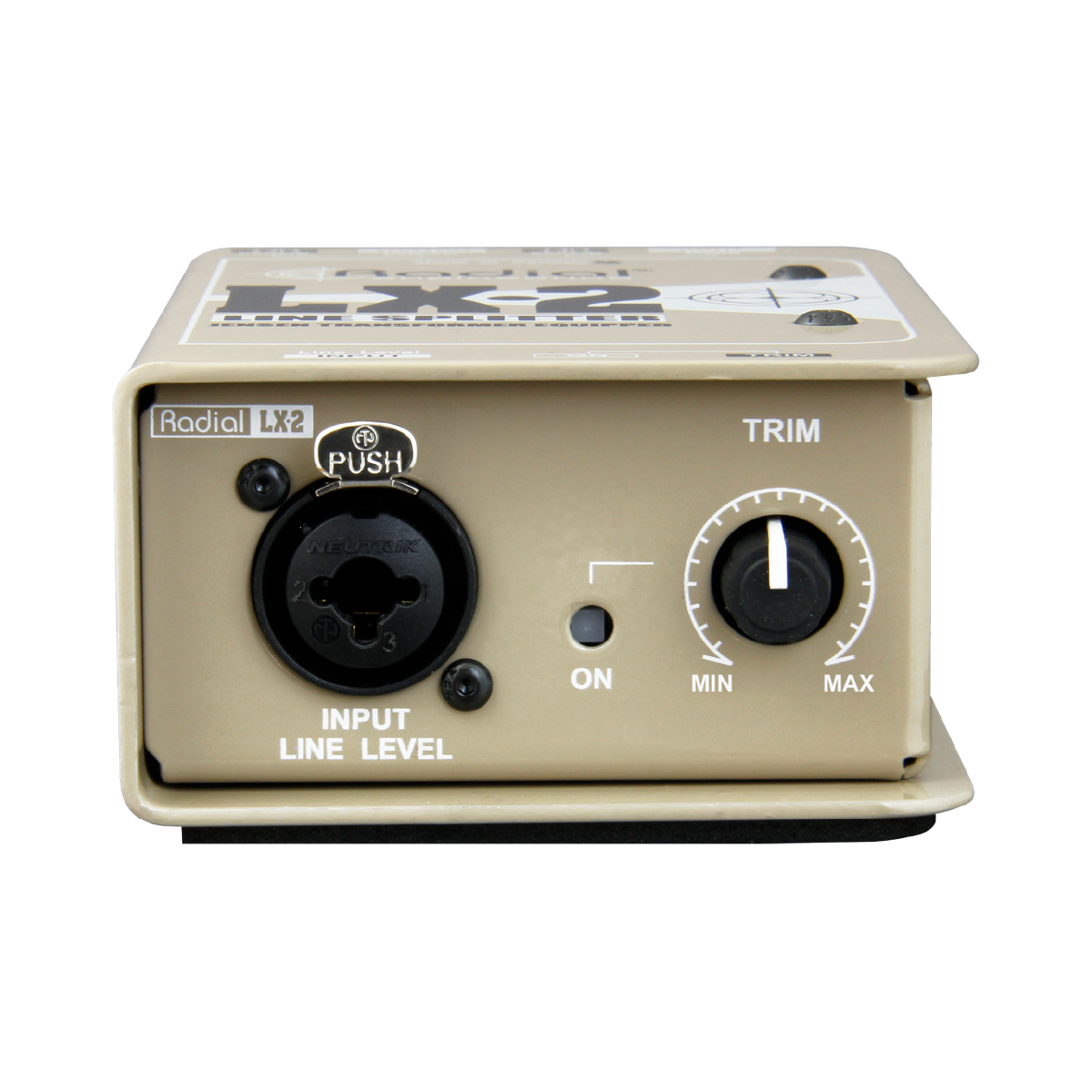

入力端子：コンボXLR / 1/4インチ

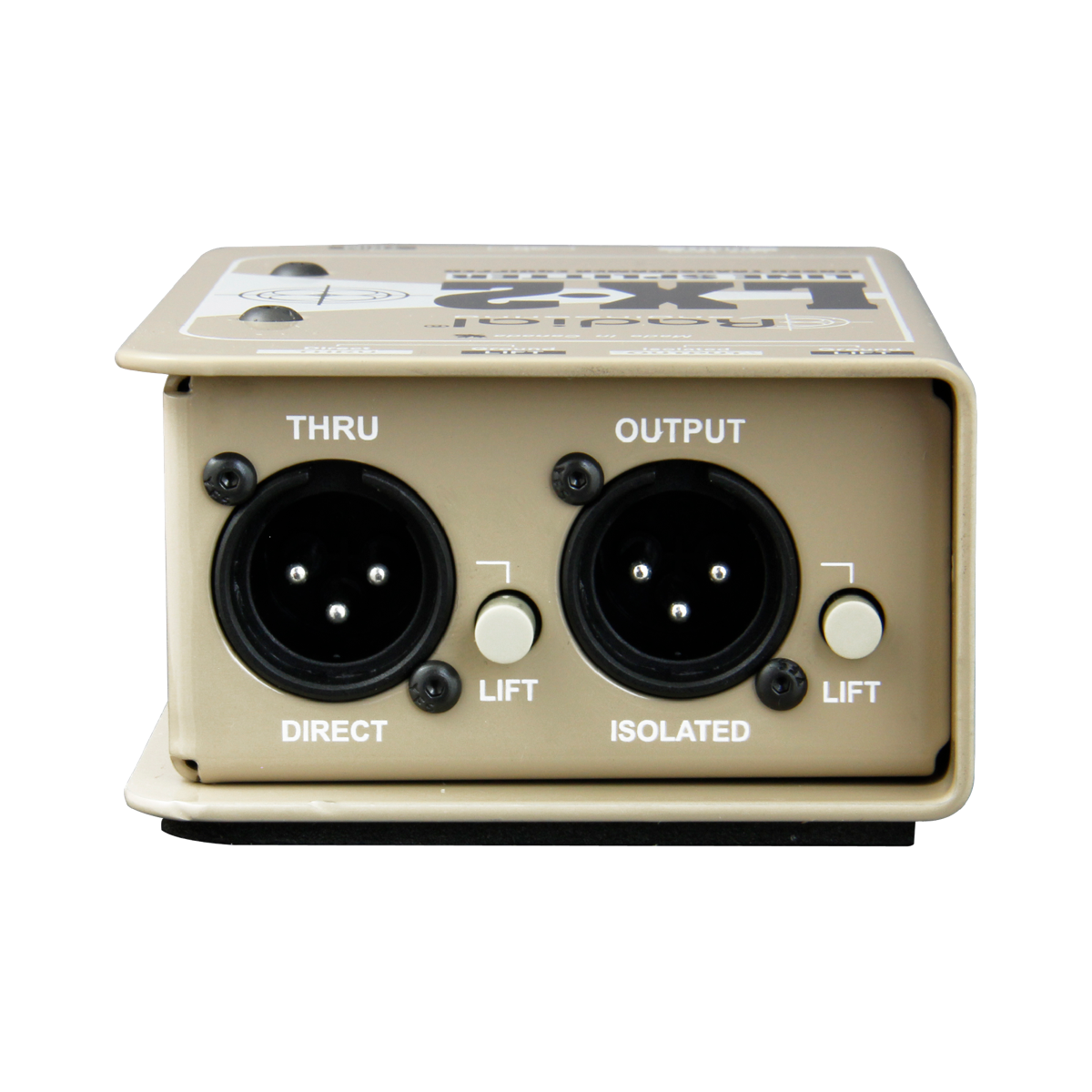

出力端子：アイソレートXLR、ダイレクトXLR
筐体：14ゲージ鋼製
サイズ（長さ×幅×高さ）：84 × 127 × 48 mm
重量：約0.7kg
梱包サイズ：102 × 76 × 165 mm
梱包重量：約0.87kg
電源：パッシブ（電源不要）
使用環境：乾燥した5℃～40℃の環境で使用

よくある質問と回答

LX-2をマイク信号で使えますか？

いいえ、LX-2はラインレベル信号用に設計されており、マイクレベル入力では最適なパフォーマンスを発揮しません。マイクの出力を分配する場合は、RadialのJS2やJS3マイクスプリッターをお勧めします。

48Vのファンタム電源はLX-2に害がありますか？

いいえ、ファンタム電源による影響はありません。LX-2内のトランスフォーマーとブロッキングコンデンサーが48Vが通過するのを防ぎます。

LX-2はアンバランス信号で使えますか？

もちろんです。LX-2は入力信号を自動的にバランス信号に変換してアイソレート出力から出します。ダイレクト出力は入力信号をそのまま反映し、アンバランス入力の場合はアンバランス出力になります。

LX-2は電源が必要ですか？

いいえ、LX-2は完全にパッシブ設計で電源は不要です。

LX-2はJ-Rakに取り付けられますか？

はい、LX-2はJ-RAK 4やJ-RAK 8に取り付け可能で、J-clampを使えばデスクトップやロードケースにも固定できます。

LX-2の最大入力レベルはどのくらいですか？

トリムコントロールを完全にバイパスした状態で+21dBuまで対応可能です。

LX-2を逆方向に使って2つの信号をまとめることはできますか？

推奨しません。2つの信号をまとめる場合はMIX 2:1の使用をお勧めします。

LX-2を使って1つの信号を複数のパワードスピーカーに分配できますか？

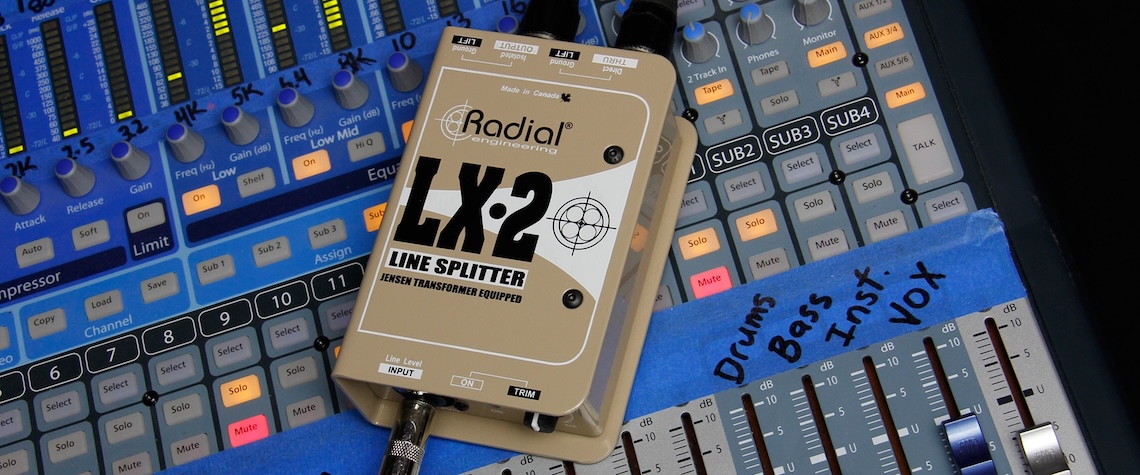

はい、可能です。ミキサーからのモノラル出力を2台のパワードスピーカーに送ることができます。

トリムコントロールは完全にバイパスできますか？

はい、TRIM ONのくぼみスイッチがオフの場合、トリムコントロールは回路から完全にバイパスされるため、ノブが誤って触れられたりぶつかったりしても問題ありません。

商品コード

EANコード: 0676101044528
