StageBug SB-5

パソコン/タブレット向けDI

製品紹介

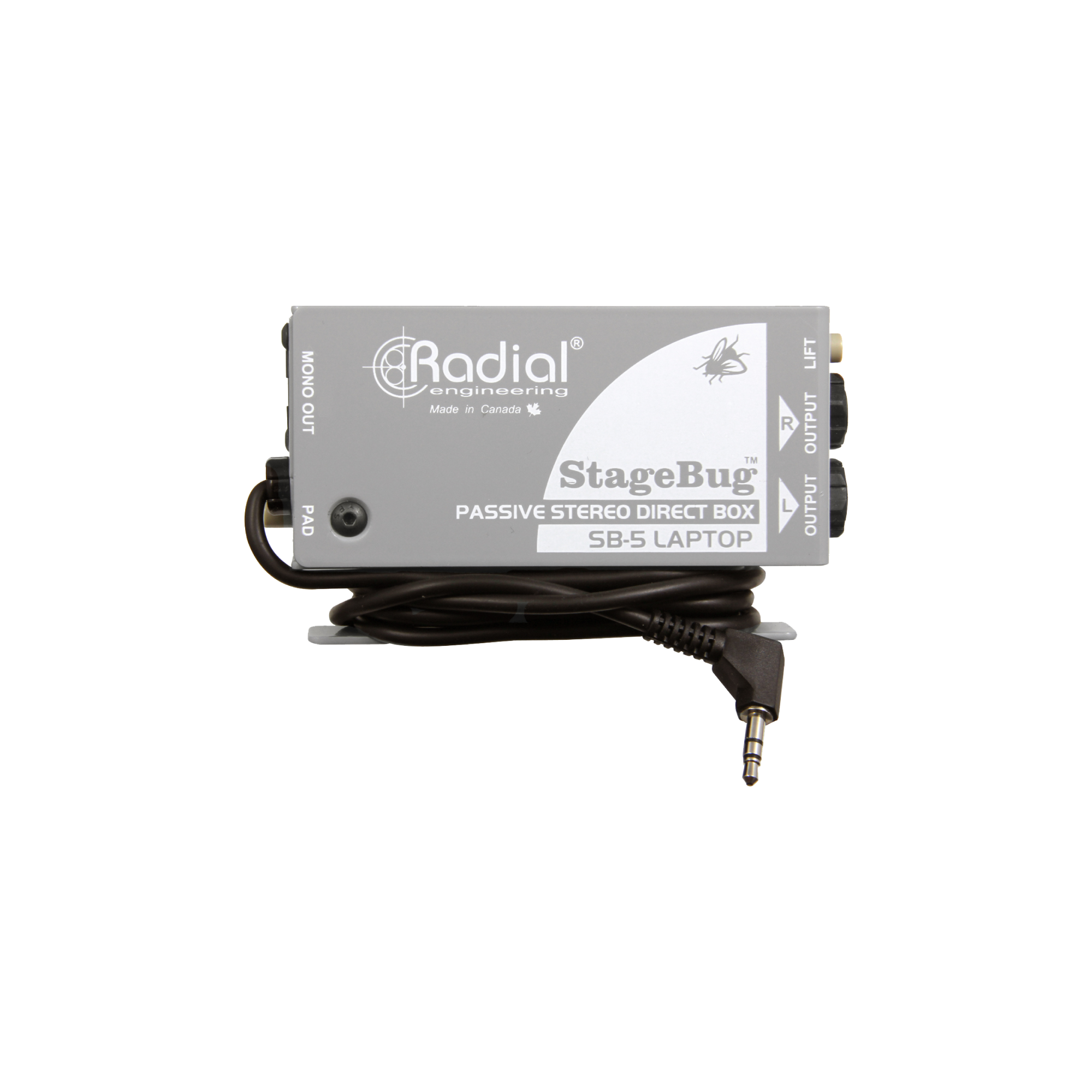

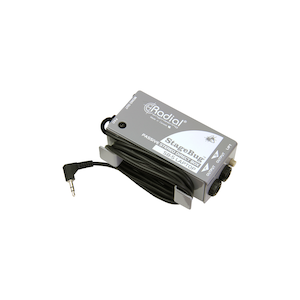

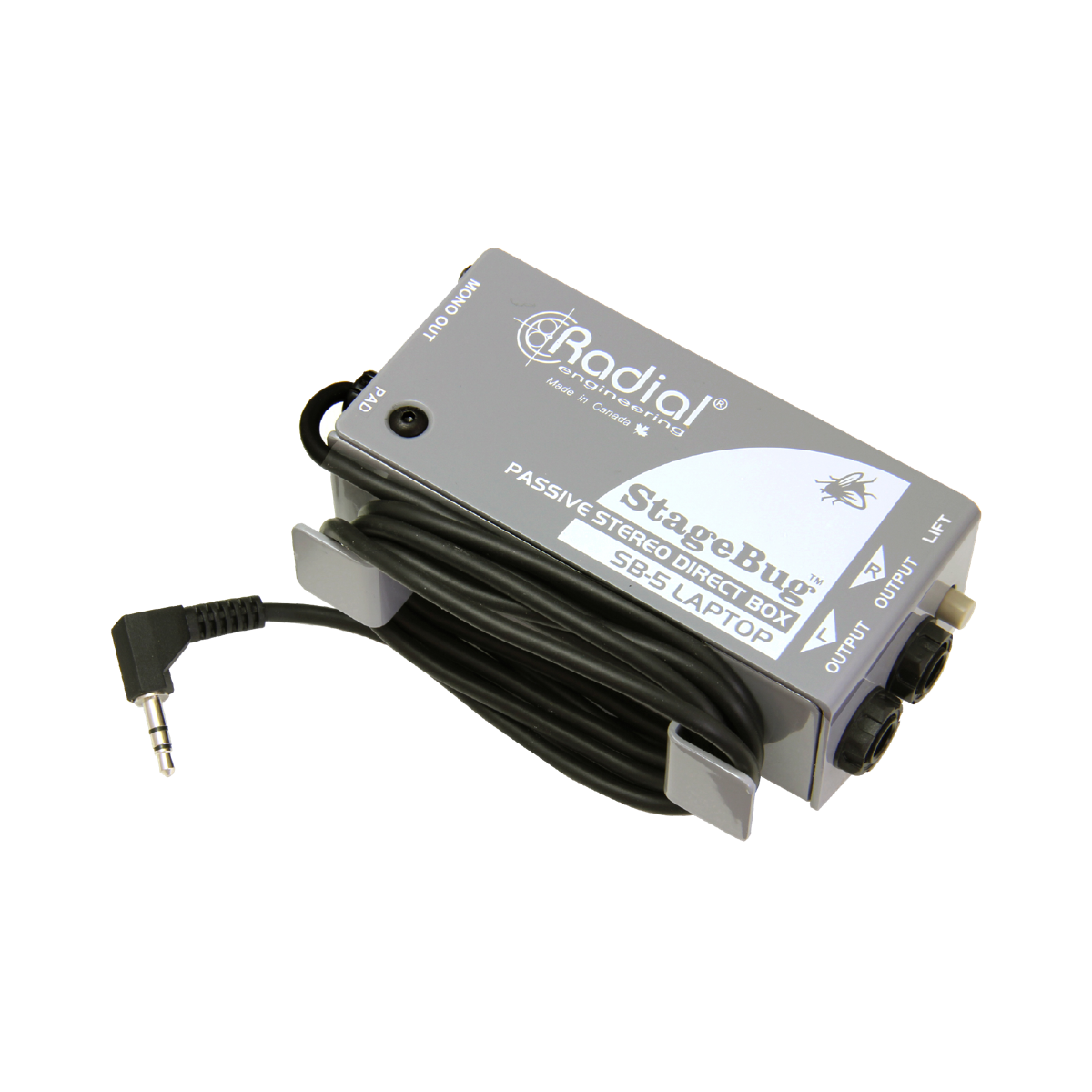

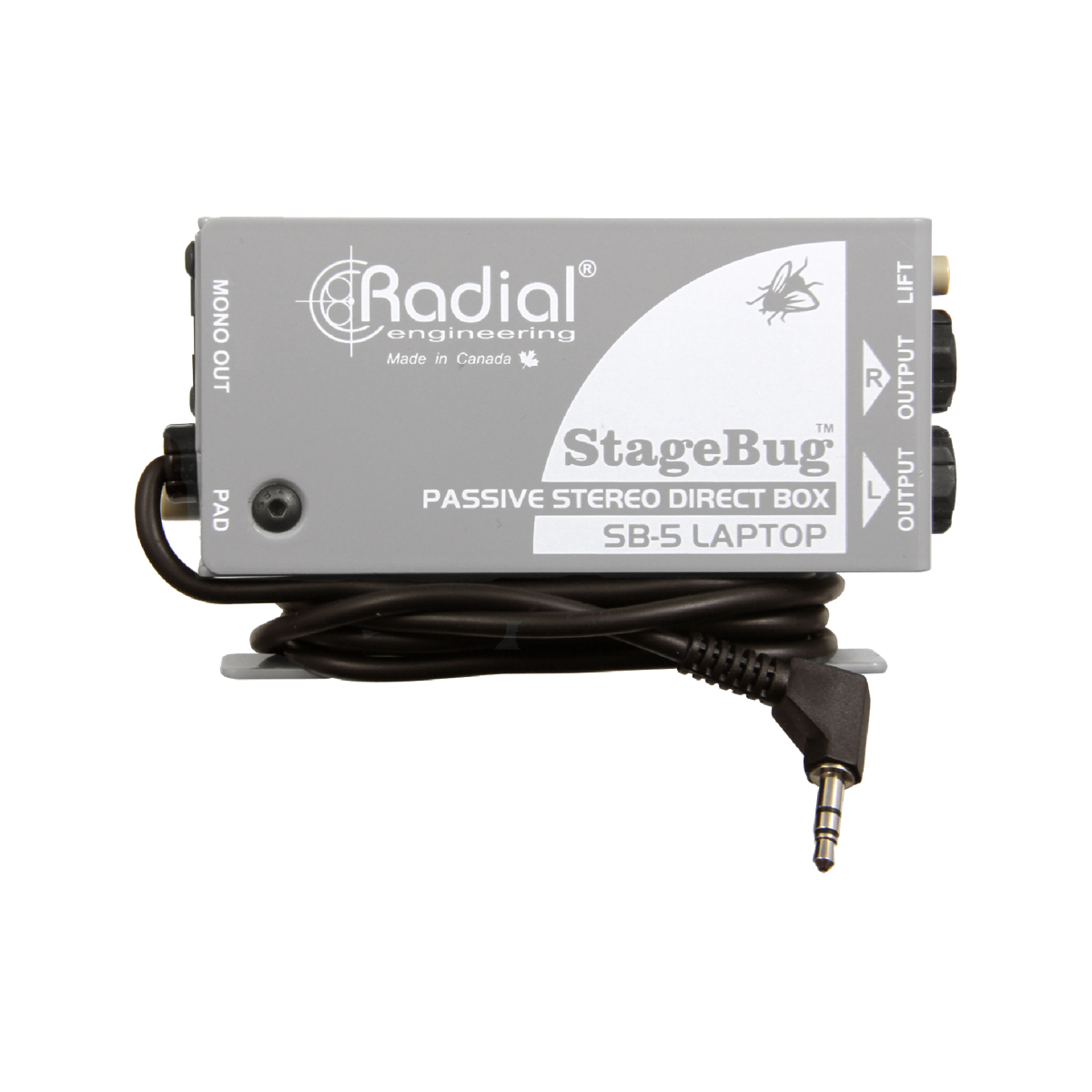

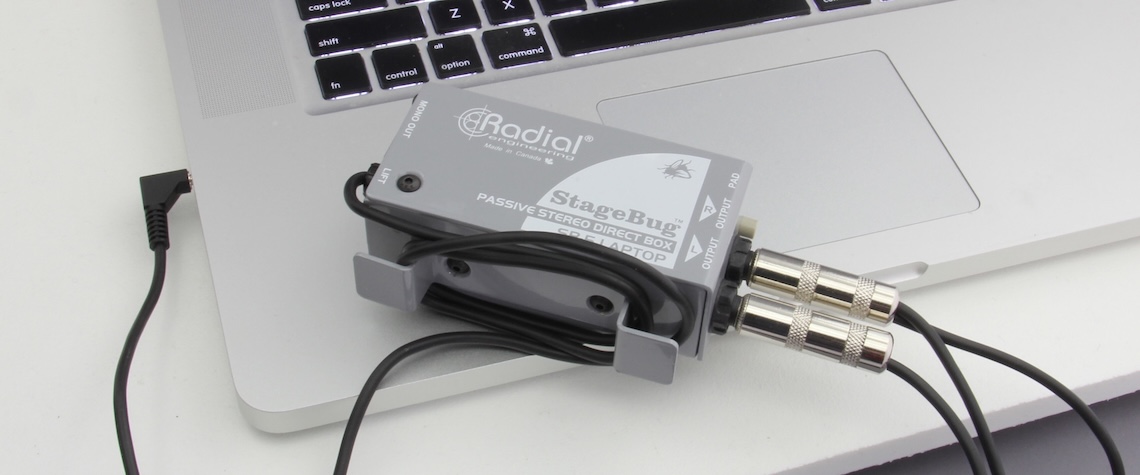

本機は、パソコン、タブレット、スマホ、音楽プレイヤー等に適したパッシブDIボックスです。特長はミニTRS端子付きのケーブルで、本体にはケーブルをまとめておける金具も付いています。本機を使えば、モバイル機器で長いケーブルを使ってもノイズを減らせ、インピーダンスもPAに最適化できるのでサウンドのクオリティが上がります。パッシブなので電源不要、これも大きな利点です。本機ではこれらの機能を2つのカスタム・トランスによって実現しました。

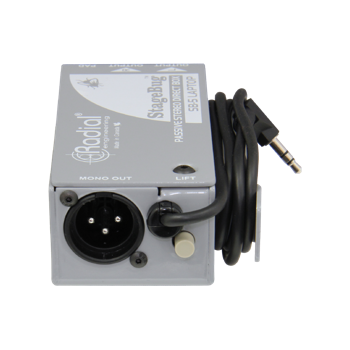

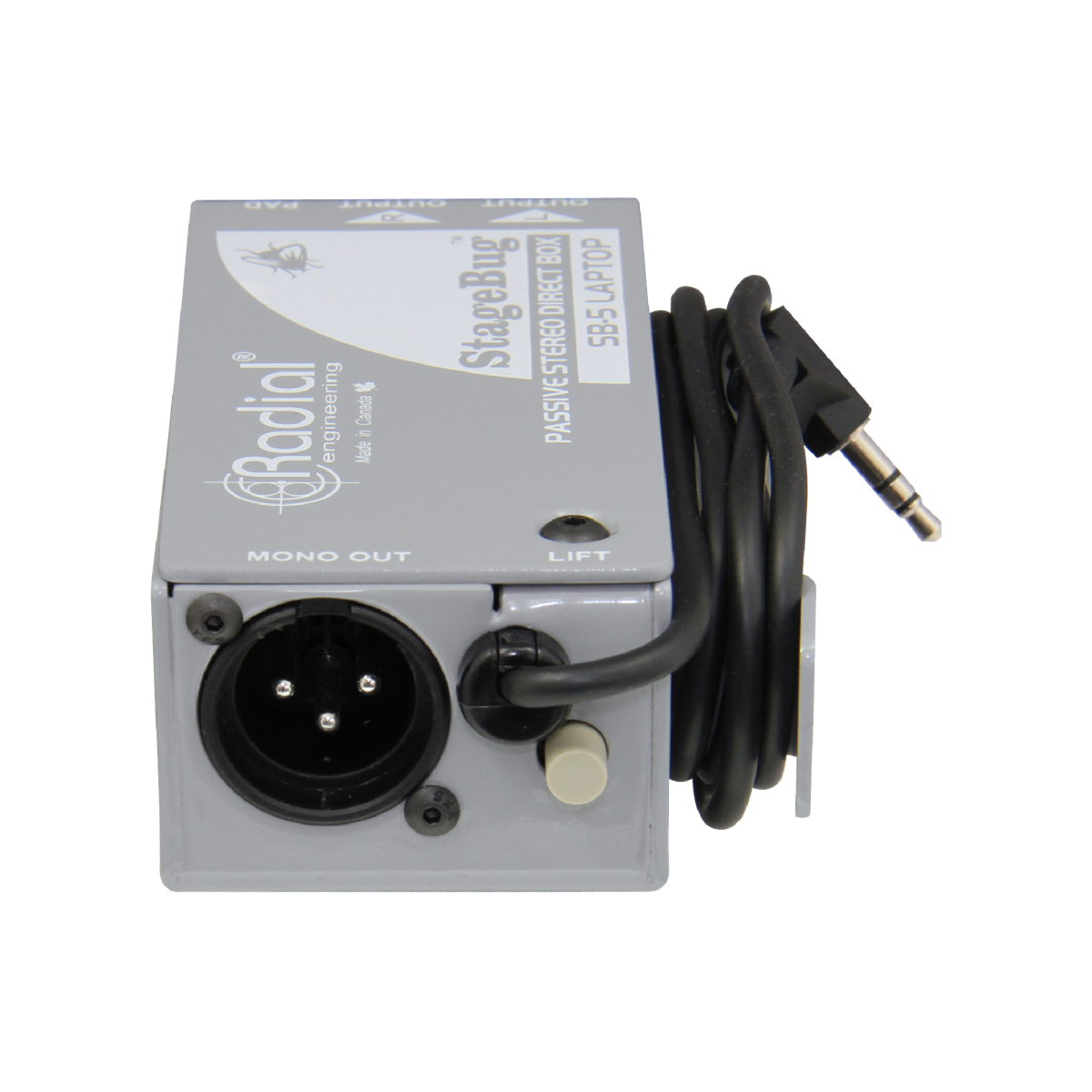

グランド・リフト
アンプとPAを同時に接続すると、うなるようなノイズが出る場合があります。ハムやバズがある場合、その殆どはグランドループが原因です。本機のパッシブ回路に搭載しているトランスによりこの問題を解決出来ます。

音が歪まないようにPADスイッチを押す
-10dB PADを押すと本機の入力感度を減らします。これにより信号レベルを下げます。オーディオ・プレイヤーのヘッドホン出力のような高出力の機器を繋ぐ場合、PADによりオーバーロードを避けることができます。これにより歪みを減らし、フィードバックを減らせます。

デスクトップに取り付けて使う
別売りでデスクトップ用L型金具があります。これにより本機を固定して使えるようになります。取り付けにはケーブル巻きつけ用の金具を取り外して、専用金具を取り付けます。

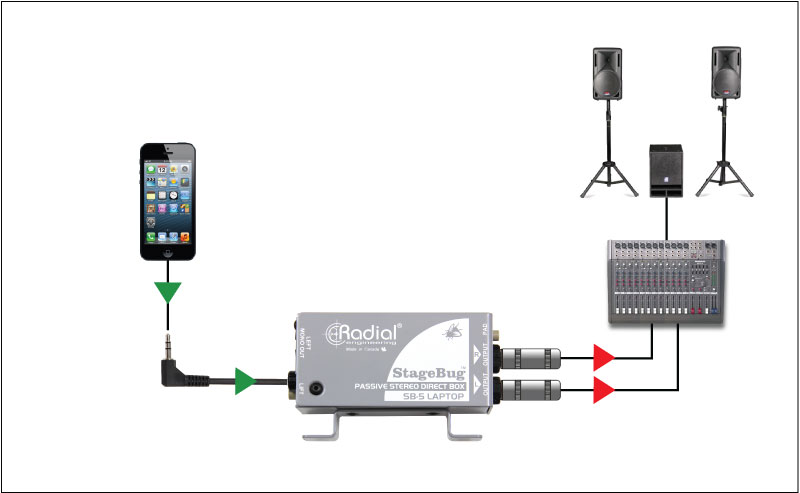

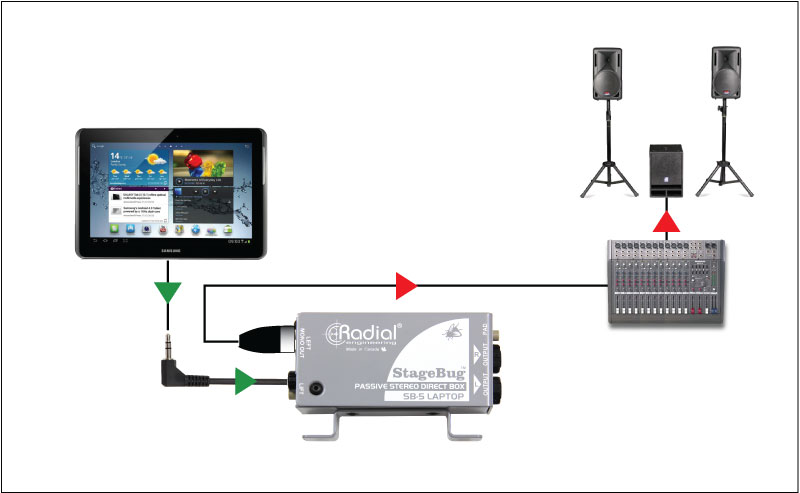

接続例

技術仕様

• Audio circuit type: Passive, transformer based
• Number of channels: Two channels, mono or stereo outputs
• Frequency response: 20Hz ~ 20KHz (± 1dB)
• Dynamic range: 100dB
• Maximum input: +20dB
• Total harmonic distortion: 0.01% @ 1kHz
• Phase deviation: 2° @ 100Hz; 5° @ 50Hz
• Input impedance: 40k Ohms, unbalanced
• Output impedance: 2.8k Ohms, balanced

• Transformer: Custom design
• Input pad: -10dB
• Auto Merge: Sums left & right sources to mono at XLR
• Ground lift: Disconnects pin-1 at 1/4" TRS outputs
• XLR configuration: AES standard (pin-2 hot)
• Input connector: 3.5mm (1/8") integrated 1.5m (5') cable

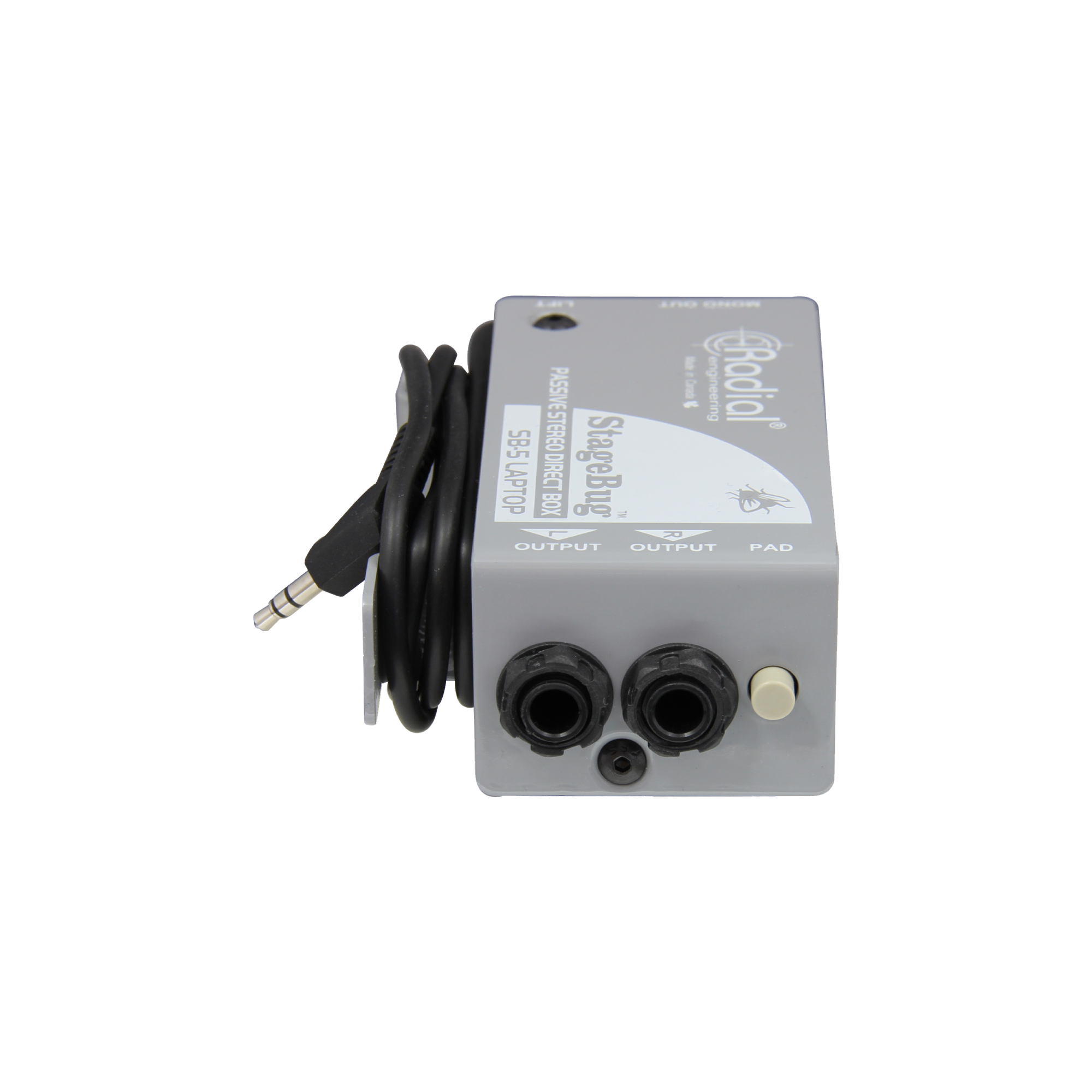

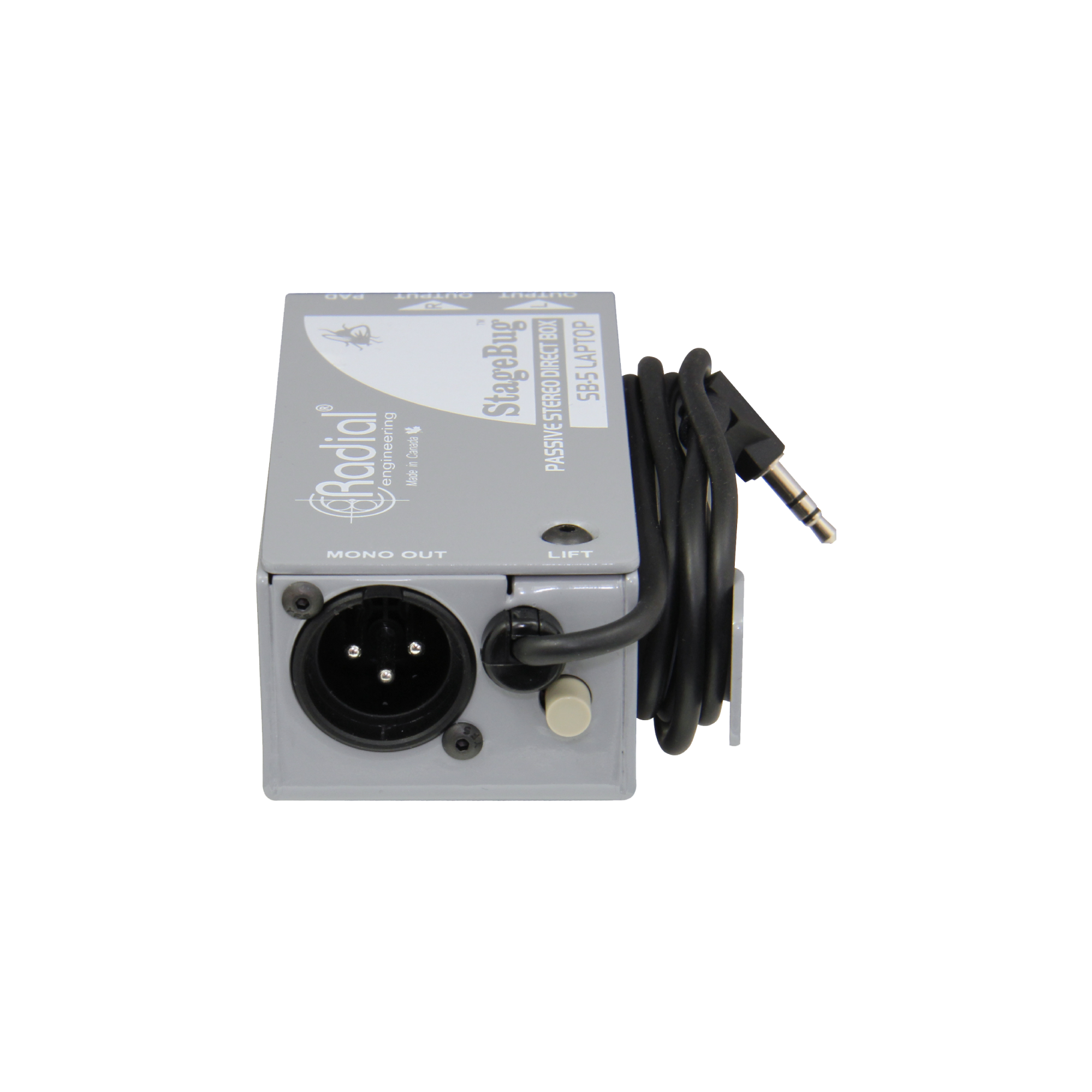

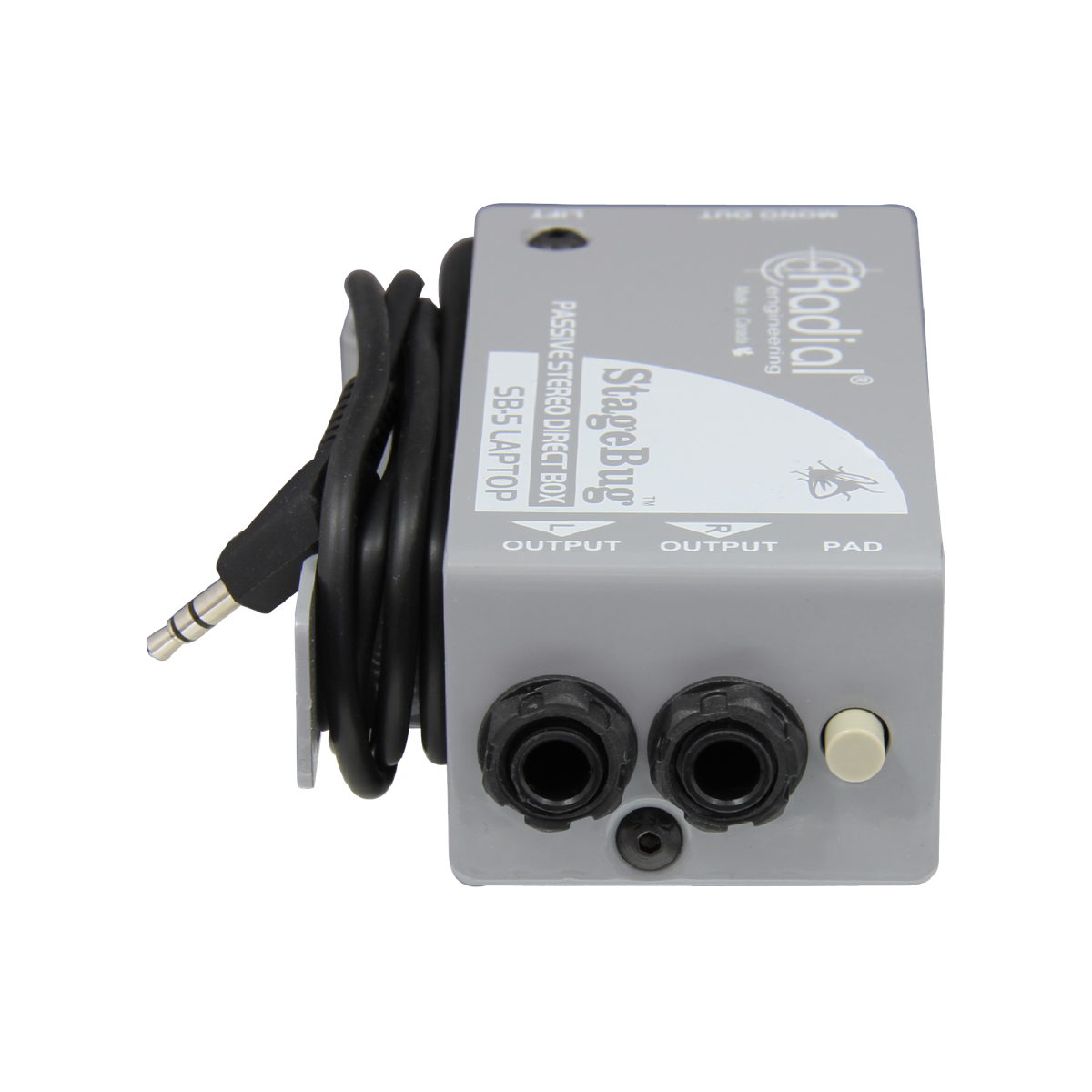

• Output connectors: 1/4" TRS stereo / XLR-M mono merge

• Construction: 14 gauge steel chassis & outer shell
• Finish: Durable powder coat
• Size: (L x W x D) 4.5" x 1,85" x 1.35" (114mm x 47mm x 34mm)
• Weight: 0.55 lbs (250 grams)
• Shipping size: (L x W x D): 8" x 5" x 3" (203mm x 127mm x 76mm)
• Shipping weight: 0.8 lbs (365 grams)
• Power: Passive, no power required
• Conditions: For use in dry locations only between 5°C and 40°C
