PD Dante (Package)

製品概要

PD Danteは、48kHzで最大64チャンネル（96kHz時は32チャンネル）のDanteオーディオネットワークのモニタリングを可能にするポータブルタイプのDanteモニターです。オーディオ信号は、内蔵スピーカーまたはヘッドフォンジャックでモニターできます。ヘッドフォンジャックが挿入されると、スピーカーは自動的にミュートされます。同時出力は、D-Sub15コネクタからステレオバランスライン出力とAES出力が利用できます。
スピーカーとヘッドフォンには独立した音量設定があり、スピーカーとヘッドフォンを切り替えるときに最後に使用した設定が使用できます。
バランスライン出力とAES出力は、スピーカーまたはヘッドフォンの音量設定に従うように構成できます。または、それぞれを個別のトリムコントロールで独立したレベルに設定できます。
予備入力は、3.5mmジャックのアンバランスステレオライン入力、D-Sub15コネクタのAES入力、およびヘッドフォンコネクタ（標準の携帯電話ヘッドセットに対応）のマイク入力として利用可能です。
これらの入力はすべて、任意のDante出力チャンネルにルーティングできます。

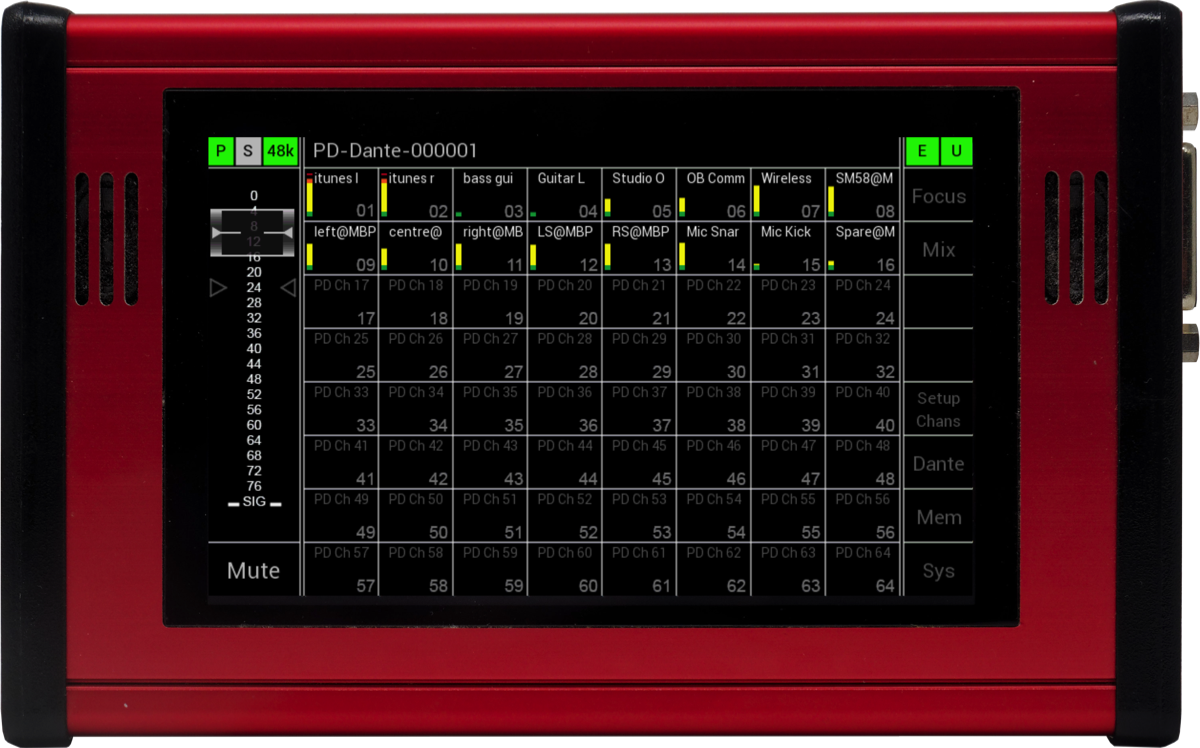

PD Danteは、5.0インチの24ビットカラーLCD静電容量式タッチパネルで操作および制御されます。
シンプルでエレガントなメニューシステムは、直感的に操作できるように設計されており、ユーザーはすべての機能にすばやくアクセスできます。
高解像度の画面は読みやすく、ユーザーに包括的な計測、ルーティング、およびステータス情報を提示します。

技術仕様

モニタリング
・48kHzでの64 Danteチャンネルのモニタリング。（96kHzで32チャンネル）
チャンネル出力
・48kHzで最大64のDanteチャンネルを出力。（96kHzで32チャンネル）
サンプリングレート
・44.1 / 48 / 88.2 / 96kHz
ビット長
・16 / 24 / 32　Bits
互換
・AES67互換
・DDM互換
主要な動作モード
・LRへのユーザー定義ミックス
・選択されたチャネルが2つのモードでLRに送信されるPFLモード
64チャンネルメーター
・高解像度メーター
・ユーザー定義可能なトリガーレベルを備えたピークインジケーター
メインLRメーター
・1dBステップで0～-72dBFSまでを表示する大型高解像度メーター
・オプションのピークホールド
・ユーザー定義可能なレベルによる作業レベルインジケーター
出力
・2W/チャンネル内蔵スピーカーx2
・ヘッドフォン出力

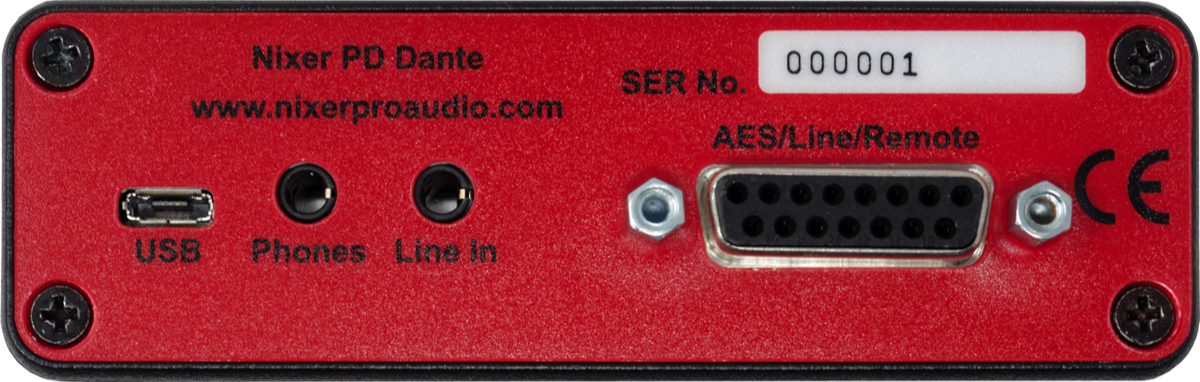

D-Sub15 I/O
・ライン出力（最大出力：0dBFS = +21dBu最大出力＠600Ω）
　　メインステレオLRバスから供給
　　オプションでメインボリュームコントロールに従うよう変更可
　　ユーザー調整可能なトリム（1dBステップで0dB～-60dB）
　　出力ミュートリレー
・ステレオAES出力
　　メインステレオLRバスから供給
　　オプションでメインボリュームコントロールに従うよう変更可
　　ユーザー調整可能なトリム（1dBステップで0dB～-60dB）
・ステレオAES入力
　　Dante出力へのユーザー選択可能ルーティング
ステレオアンバランスライン入力（3.5mmステレオジャック）
・iPod、iPhone、MP3プレーヤーなどの一般的な音楽再生での使用に適した入力レベルトリムコントロール
・最大入力レベル +8.5dBu
3.5mmヘッドフォンソケットとマイク入力
・8Ω～600Ωの負荷を駆動するヘッドフォン出力
・ゲイン制御（最大40dB）とレベル調整を備えたマイク入力
・ソケット配線は、一般的な携帯電話のヘッドセットと同じになります

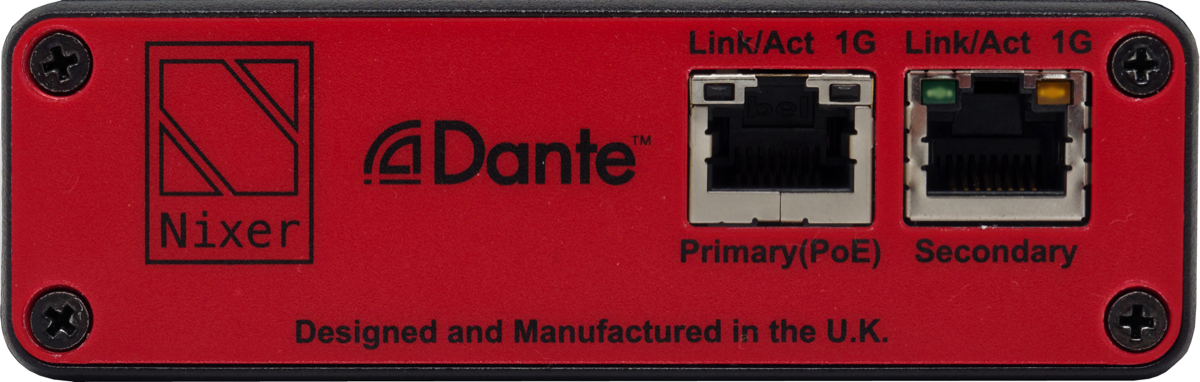

デュアル1GHz RJ45 Dante入力
・1GHzまたは100MHz動作
・スイッチモードまたはリダンダントモードにユーザーが変更可能
・メニューからネットワーク構成情報を利用可能
電源入力
・プライマリRJ45コネクタのPoE（13W）
・USB入力（1.5A）接続されたUSBポートと自動ネゴシエートします
　i. 1.5Aを供給できるMac / PC USBコネクタから直接
　ii. USBメインアダプター
　iii. USBバッテリーパック
・リダンダントのために、両方の電源入力を同時にアクティブにできます
USBポート
・製品ファームウェアの更新にも使用されます
D-Sub15コネクターのリモートコントロールオプション
・RS485バランスTXおよびRXペア
・接続されたデバイスへの5V給電（最大300mA）
Dante出力への選択可能なルーティングとレベル制御を備えた内部オシレーター
・周波数設定可能な正弦波/三角波ジェネレーター
（50Hz、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz）
・ホワイトノイズジェネレーター
・ピンクノイズジェネレーター
LCD
・800x480 5インチ 24ビットカラーLCD
・LEDバックライト（ソフトウェアで輝度調整可能）
・ジェスチャーサポートする5ポイントタッチ静電容量式タッチオーバーレイ
サイズ
・173mmW、106mmD、34mmH
重量
・0.5kg
アクセサリー（Package 付属品）
・ロゴ入りバッグ
・15way Dタイプコネクタ用ブレークアウトケーブル
・デスクトップブラケット
