RD Dante
製品概要

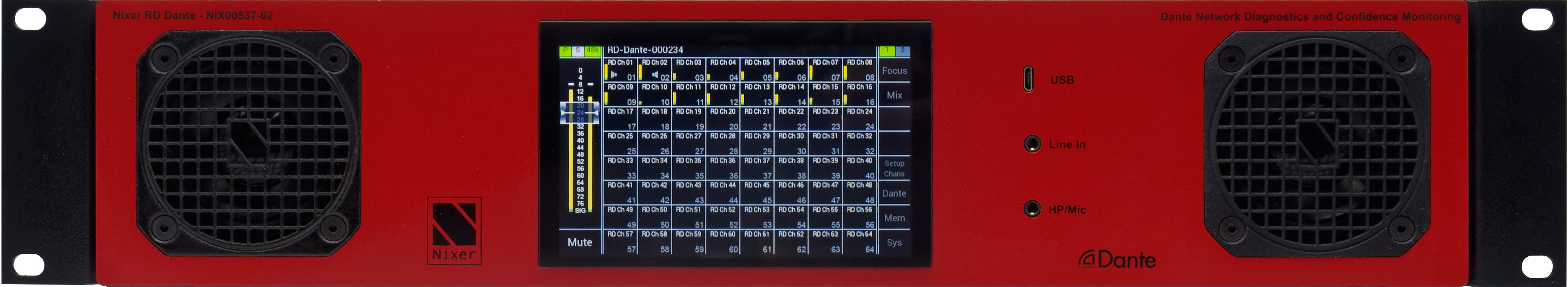

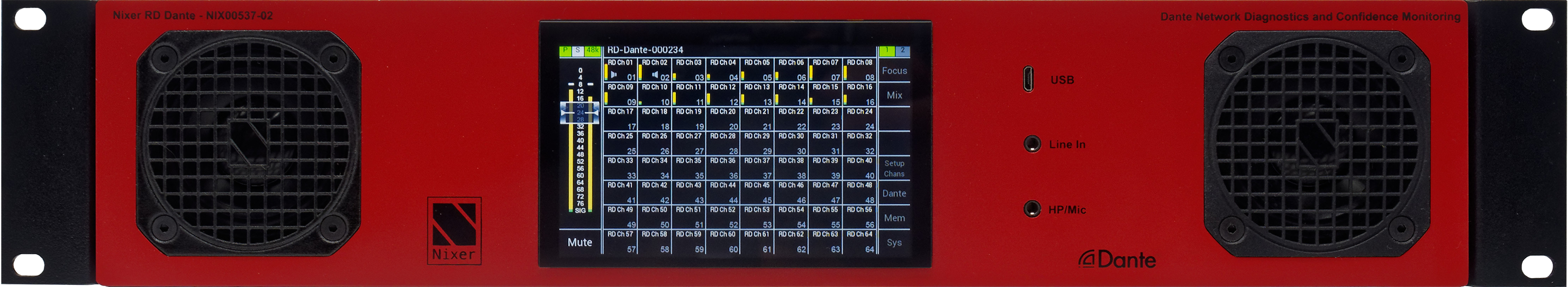

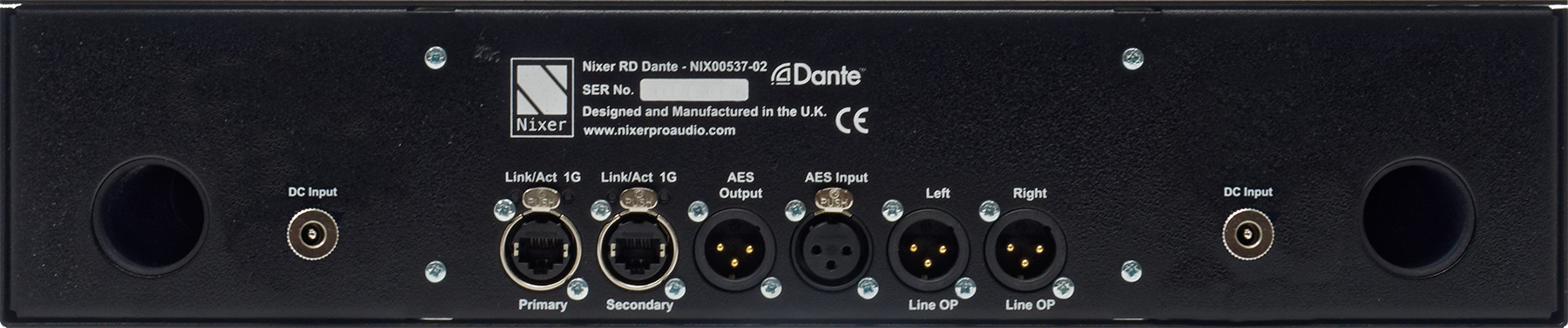

RD Danteは、48kHzで最大64チャンネル（96kHz時は32チャンネル）のDanteオーディオネットワークのモニタリングを可能にする2UラックマウントタイプのDanteモニターです。オーディオ信号は、前面の63.5mmフルレンジスピーカーまたはヘッドフォンジャックでモニターできます。ヘッドフォンジャックが挿入されると、スピーカーは自動的にミュートされます。同時出力は、背面コネクタからステレオバランスライン出力とAES出力が利用できます。
スピーカーとヘッドフォンには独立した音量設定があり、スピーカーとヘッドフォンを切り替えるときに最後に使用した設定が使用できます。
バランスライン出力とAES出力は、スピーカーまたはヘッドフォンの音量設定に従うように構成できます。または、それぞれを個別のトリムコントロールで独立したレベルに設定できます。
予備入力は、3.5mmジャックのアンバランスステレオライン入力、背面コネクタのAES入力、およびヘッドフォンコネクタ（標準の携帯電話ヘッドセットに対応）のマイク入力として利用可能です。
これらの入力はすべて、任意のDante出力チャンネルにルーティングできます。
RD Danteは5.0インチの24ビットカラーLCD、静電容量式タッチパネルで操作および制御されます。
シンプルでエレガントなメニューシステムは、直感的に操作できるように設計されており、ユーザーはすべての機能にすばやくアクセスできます。
高解像度の画面は読みやすく、ユーザーに包括的な計測、ルーティング、およびステータス情報を提示します。
技術仕様
モニタリング
・48kHzでの64 Danteチャンネルのモニタリング（96kHzで32チャンネル）
チャンネル出力
・48kHzで最大64のDanteチャンネルを出力（96kHzで32チャンネル）
サンプリングレート
・44.1 / 48 / 88.2 / 96kHz
ビット長
・16 / 24 / 32 Bits
互換
・AES67互換
・DDM互換
主要な動作モード
・LRへのユーザー定義ミックス
・選択されたチャネルが2つのモードでLRに送信されるPFLモード
64チャンネルメーター
・高解像度メーター
・ユーザー定義可能なトリガーレベルを備えたピークインジケーター
メインLRメーター
・1dBステップで0～-72dBFSまでを表示する大型高解像度メーター
・オプションのピークホールド
・ユーザー定義可能なレベルによる作業レベルインジケーター
25W/チャンネル内蔵スピーカー
・63.5mmフルレンジドライバーx2内蔵
・ヘッドフォン出力
デュアルバランスライン出力（最大出力：0dBFS = +21dBu最大出力＠600Ω 3pinオスXLRコネクターx2）
・メインステレオLRから供給
・オプションでメインボリュームコントロールに従うよう変更可
・ユーザー調整可能なトリム（1dBステップで0dB～-60dB）
・出力ミュートリレー
ステレオAES出力（3pinオスXLRコネクター）
・メインステレオLRから供給
・オプションでメインボリュームコントロールに従うよう変更可
・ユーザー調整可能なトリム（1dBステップで0～-60dB）
ステレオAES入力（3pinオスXLRコネクター）
・入力されたAES信号をDante出力へユーザーがルーティングを選択可能
ステレオアンバランスライン入力（35mmステレオジャック）
・一般的な音楽再生デバイスでの使用に適した入力レベルトリムコントロール
・最大入力レベル +8.5dBu
3.5mmヘッドフォンソケットとマイク入力
・8Ω～600Ωの負荷を駆動するためのヘッドフォン出力
・ゲイン制御（最大40dB）とレベルトリムを備えたマイク入力
・ソケット配線は、一般的な携帯電話のヘッドセットと同じになります
デュアル1GHz RJ45 Dante入力
・1GHzまたは100MHz動作
・スイッチモードまたはリダンダントモードにユーザーが変更可能
・メニューからネットワーク構成情報を利用可能
電源入力
・2.1mm DC入力ソケットx2
外部24V 2Amp DCアダプターから給電する必要があります
（アダプター付属）
・リダンダントのために、両方の電源入力を同時にアクティブにできます
USBポート
・製品ファームウェアの更新にも使用されます
D-Sub15コネクタの有線リモートコントロールオプション
・RS485バランスTXおよびRXペア
・接続されたデバイスへの5V給電（最大300mA）
Dante出力への選択可能なルーティングとレベル制御を備えた内部オシレーター
・周波数設定可能な正弦波/単形波/三角波ジェネレーター
（50Hz、100Hz、200Hz、500Hz、1kHz、2kHz、5kHz、10kHz）
・ホワイトノイズジェネレーター
・ピンクノイズジェネレーター
LCD
・800x480 5インチ 24ビットカラーLCD
・LEDバックライト（輝度調整可能）
・5ポイントタッチ静電容量式オーバーレイ
サイズ
・494mmW、300mmD、88mmH
重量
・7.5kg
*19インチラックマウントイヤーは、デスクトップ用に取り外し可能
