RLC64 Dante / RLC64 Ravenna

製品概要

RLC64 Dante/Ravennaは、48kHzで最大64チャンネル（96kHz時は32チャンネル）のDanteおよびRavennaオーディオネットワークのモニタリングを可能にする1Uラックマウントタイプのモニタリングツールです。
オーディオ信号は、前面の4mmx9mmフルレンジスピーカーまたはヘッドフォンジャックでモニターできます。

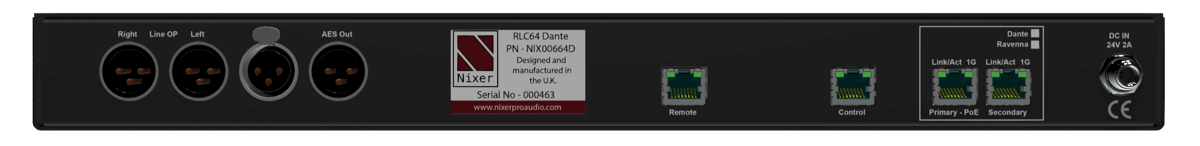

ヘッドフォンジャックが挿入されると、スピーカーは自動的にミュートされます。同時出力は、背面コネクタからステレオバランスライン出力とAES出力が利用できます。
スピーカーとヘッドフォンには独立した音量設定があり、スピーカーとヘッドフォンを切り替えるときに最後に使用した設定が使用できます。
バランスライン出力とAES出力は、スピーカーまたはヘッドフォンの音量設定に従うように構成できます。または、それぞれを個別のトリムコントロールで独立したレベルに設定できます。
予備入力は、3.5mmジャックのアンバランスステレオライン入力、背面コネクタのAES入力、およびヘッドフォンコネクタ（標準の携帯電話ヘッドセットに対応）のマイク入力として利用可能です。
これらの入力はすべて、任意のDante出力チャンネルにルーティングできます。
RLC64 Dante/Ravennaは6.6インチの24ビットカラーLCD静電容量式タッチパネルで操作および制御されます。
シンプルでエレガントなメニューシステムは、直感的に操作できるように設計されており、ユーザーはすべての機能にすばやくアクセスできます。
高解像度の画面は読みやすく、ユーザーに包括的な計測、ルーティング、およびステータス情報を提示します。

技術仕様

AoIPモニタリングユニット
・1Gbitネットワークポートで64チャネル
AoIP対応（購入時に選択）
・Dante
　 DanteController / DanteDomainManager / AES67、SMPTE2110（限定サポート）
・Ravenna
　 AES67 / SMPTE2110 / NMOS
サンプルレート
・44.1 / 48 / 88.2 / 96 kHz
ビット深度
・16 / 24 / 32ビット
コントロール
・最大259x2ミキサー
・PAN / Level / PFL / ステレオペアリンク
出力
・内蔵スピーカー/ヘッドフォン出力
・ライン出力
・AES3出力
最大64チャンネルメーター（一度に16ch表示）
・切り替え可能なスケール機能を持つ高解像度メーター
　 EBU / SMPTE ・画面を左右にスワイプして、すべてのメーターを表示可能
・画面を下にスワイプして、ナビゲーションコントロールを表示可能
　 ±16chジャンプ / 先頭chまでジャンプ / 最終chまでジャンプ
メインLRメーター
・1dBステップで-60dBFS～+10dBFSを表示する大型の高解像度メーター
・ピークホールド
・リミッターインジケーター
内部2W/チャンネルアンプ
・4mmx9mm
・ヘッドフォン出力
デュアルバランスライン出力（0dBFS = +21dBu最大出力 600Ω、3pinオスXLRコネクタx2）
・メインステレオLRバスから供給
・メインボリュームコントロールに従うオプション
・出力ミュートリレー
ステレオAES3出力（3pinオスXLRコネクタx1）
・メインステレオLRバスから供給
・メインボリュームコントロールに従うオプション
ステレオAES3入力（3pinメスXLRコネクタx1）
・SRCは、44.1、48、49kHzからRL64-256のサンプルレートに変換
・AES3入力はレベル-PFLを介してメインミックスへルーティングされます
・Level / PFL
3.5mmヘッドフォンソケットとマイク入力
・8Ω～600Ωの負荷を駆動するためのヘッドフォン出力
・マイク入力は以下を経由メインミックスにルーティング
　 入力ゲイン制御 0dB～30dB
　 PAN
　 レベル
　 PFL
・ソケット配線は、一般的な携帯電話のヘッドセットと同じになります。
最大2x1Gbps RJ45AoIP入力
・1GHz動作
・スイッチモードまたはリダンダントモードにユーザーが変更可能
・メニューから利用可能なネットワーク構成情報を表示
電源入力
・プライマリRJ45コネクタのPoE（13W）
・ネジロック付き2.5mm DCインプットソケット（外部24V2Aアダプターで使用）
USBポート
・製品ファームウェアの更新にも使用されます
LCD
・解像度1440xRGBx240の6.6インチ（168mm）対角24ビットカラーLCD
・LEDバックライト（ソフトウェアで明るさを調整可能）
・ジェスチャーをサポートするマルチタッチ静電容量式タッチオーバーレイ
サイズ
・494mmW、120mmD、44mmH
重量
・2.0kg
*19インチラックマウントイヤーは、デスクトップ用に取り外し可能
