Model 348

Danteインターカムステーション

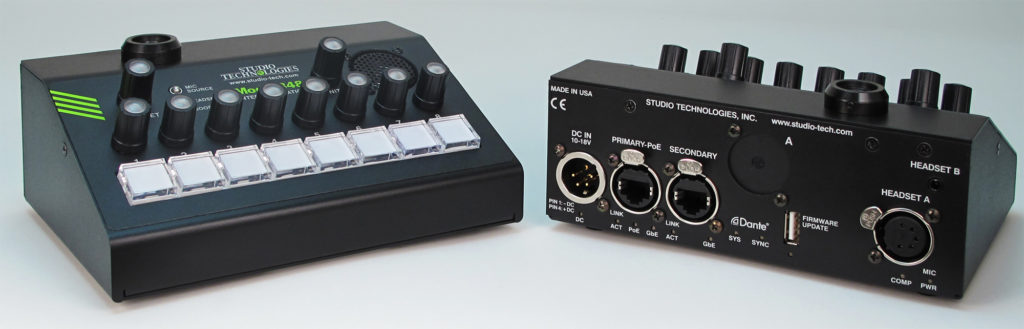

Model348インターカムステーションは、DanteRネットネットワークオーディオと互換性のある8つの独立したTalkチャネルとListenチャネルを提供します。 デスクトップユニットは、オンエアテレビスポーツやニュース放送、ライブイベント、劇場、企業のAVルームなど、さまざまなアプリケーションの制作およびサポート担当者の オーディオコントロールセンターとして機能するように設計されています。 Model348のチャネルは、他の互換性のあるデバイスで作成されたパーティーラインの一部にすることも、ポイントツーポイントインターカムで直接使用することもできます。 インターカムアプリケーションに加えて、ユニットは複数の独立したIFB(talent cue)チャネルを作成できます。 他のアプリケーションでは、 Model348のユーザーが8つの入力オーディオチャンネルからモニターミックスを簡単に作成できるというメリットがあります。

主な特長
  • Dante audio-over-Ethernet テクノロジー
  • 高音質設計
  • 8つの独立したTalkおよびListenチャネル
  • XLR5ピンメス ヘッドセットコネクタ
  • 3.5mm 4芯TRRS ヘッドセットコネクタ
  • 1/4inchグースネックマイクコネクタ
  • 内蔵スピーカー
  • IFB(talent cueing)機能
  • 送受信機能の呼び出し
  • IFB(talent cueing)機能
  • 本体の設定はSTcontrollerを使用
  • 冗長イーサネット接続
  • PoEおよびDC12V給電
技術仕様

アプリケーション

  • Danteベースのインターホン、IFB(割り込みフォールドバック)マスターステーション、オーディオモニターミキサー、専用トーンジェネレーター

電源

  • PoE:クラス0 (分類未実装、≦12.94W)IEEER 802.3af準拠
  • External: DC10・8V, 最大DC10V 0.65A(パワーサプライユニット(別売):PS-DC-02)

ネットワークオーディオテクノロジー

  • Type: Danteオーディオネットワーク
  • AES67-2013: 対応
  • Dante Dommein Manager: 対応
  • Ethernet Interface Configuration: Switched または Redundant
  • Bit Rate: 16, 24, 32
  • Sample Rate: 48kHz
  • Dante Receiver (Input) Channel: 16
  • Dante Transmitter (Output) Channel: 11
  • Dante Flows: 16 transmitter, 16 receiver
  • Internal Digital Audio Processing: 32bit, 固定
  • Input-to-Output Audio Processing Latency: <200 uSec
  • Nominal Input and Output Level: -20 dBFS

ネットワークインターフェース

  • Type:1000BASE-T(ギガビットイーサネット(「GigE」))IEEE 802.3abに準拠(10および100Mb/sは非対応)
  • PoE: IEEE 802.3に準拠af(プライマリ側のネットワークにのみ適用可能)

マイク入力-ヘッドセット

  • Compatibility ・Headset A: ダイナミックまたはエレクトレット(低電圧DC電源)マイクを備えたシングルまたはデュアルイヤーブロードキャストスタイル: Pin1 Mic common, Pin2 Mic, Pin3 phone common, Pin4 phone Left, Pin5 phone Right,
  • Compatibility ・Headset B: CTIA・AHJ Configuration(エレクトレットパワーマイクを使用): tip phone Left, ring1 phone Right ring2 common, sleeve mic,
  • Type: アンバランス
  • Impedance: 公称 1kΩ(マイク電源オフ時); 公称 690Ω(マイク出力時)
  • Gain: 26、32、38、44、50dBの中から選択
  • Frequency Response: 30Hzで-4dB、40Hzで-2.6dB、50 Hzで-1.8 dB、-2.4dB 10kHz、20kHzで-3.8dB
  • Distortion (THD+N): <0.09%、・0dBFSで測定、22Hz・2kHzの帯域幅、38dB GAIN
  • Dynamic Range: > 93dB, Aウェイト, 26dB GAIN

マイク入力-グースネック

  • Compatibility: Studio Technologies' GME-3-12
  • Microphone Power: DC5V (4.99k抵抗時)
  • Impedance: 公称 3.3kΩ
  • Gain: 12、18、24、30、36dBの中から選択
  • Frequency Response: ・0Hzで3.0dB、50Hzで-2.0dB、16kHzで-2.0dB、20kHzで-3.0dB
  • Distortion (THD+N):<0.04%、・0dBFS、22Hz・2kHz帯域幅で測定、36dBのGAIN
  • Dynamic Range: > 97dB, Aウェイト, 12dB GAIN

スピーカーモニター出力

  • Type: シングルチャンネル(モノラル)
  • Speaker: 直径1.3インチ(32 mm)
  • Maximum Power: 4W RMS、公称
  • Frequency Response: 150 Hz to 20 kHz, ±3 dB

トーン出力(18 kHzおよび20 kHz)

  • Type: sine wave
  • Level: -20 dBFS
  • Frequency Accuracy: <10 ppm
  • Distortion: <0.0001%

呼び出し機能

  • Receive Frequency: 20 kHz、±800 Hz、オーディオチャネル内
  • Receive Level: 最小 -27 dBFS
  • Send Frequency: 20 kHz
  • Send Level: -20 dBFS
  • Audible Alert: 3バーストシーケンス、524 Hz、正弦波、選択可能なレベル範囲

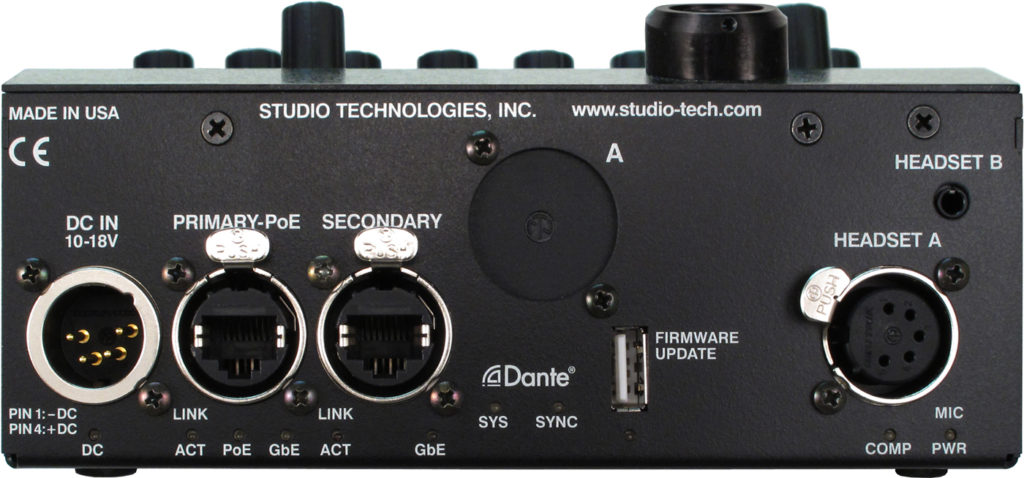

コネクタ

  • Headset A: 5ピンメスXLR
  • Headset B: 3.5 mm 4コンダクターTRRSジャック、JEITA/EIAJ RC-5325A
  • Gooseneck Microphone: <Cンチ 3コンダクター 7/16-20 UNFねじ込みブッシュ付き, 4-40六角穴付き止めねじにより, マイクをブッシングに固定可能。
  • Ethernet: Neutrik NE8FBH etherCON RJ45レセプタクル
  • External DC: 4PINオスXLR(Pin1マイナス、Pin4プラス)
  • USB: タイプAレセプタクル(ファームウェアの更新のみに使用)

構成

  • Studio Technologies社製「STcontroller」ソフトウェアアプリケーション、バージョン2.06.00以降が必要

環境

  • Operating Temperature: 0・0℃
  • Storage Temperature: ・0・0℃
  • Humidity: 0・5%、結露なきこと
  • Altitude: 特徴なし

スペアコネクタ(1)

  • Studio Technologiesのケーブルアセンブリまたはオプションモジュールを取り付けることができます。Neutrik NC * DL-1コネクタ(* = 3F、3M、5M、6F、6FSなど)とも互換性があります。

寸法

  • Wide 165mm
  • High 74mm
  • Deep 125mm

重量

  • 0.95kg

    仕様および情報は予告なしに変更されることがあります。
