J-Iso

製品紹介

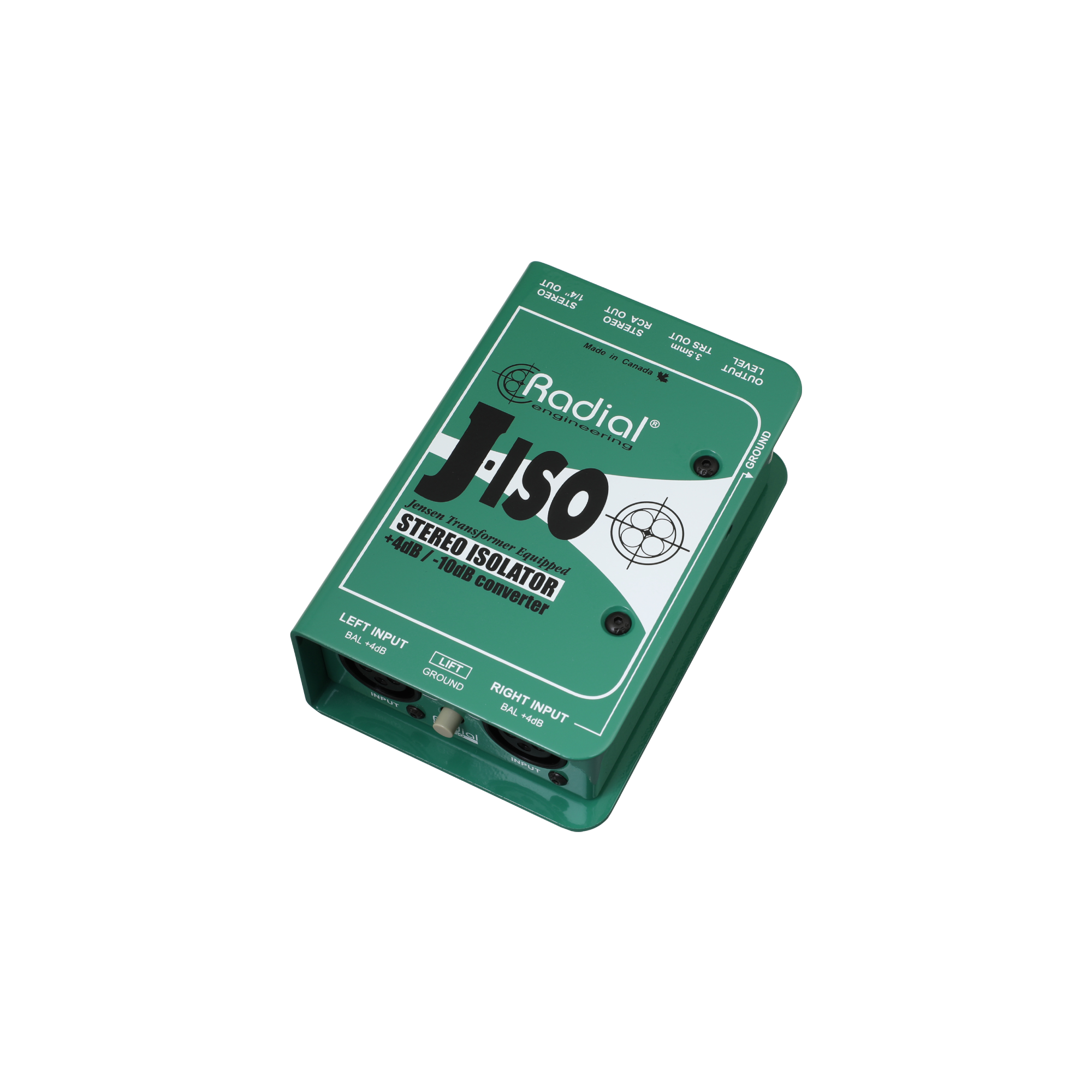

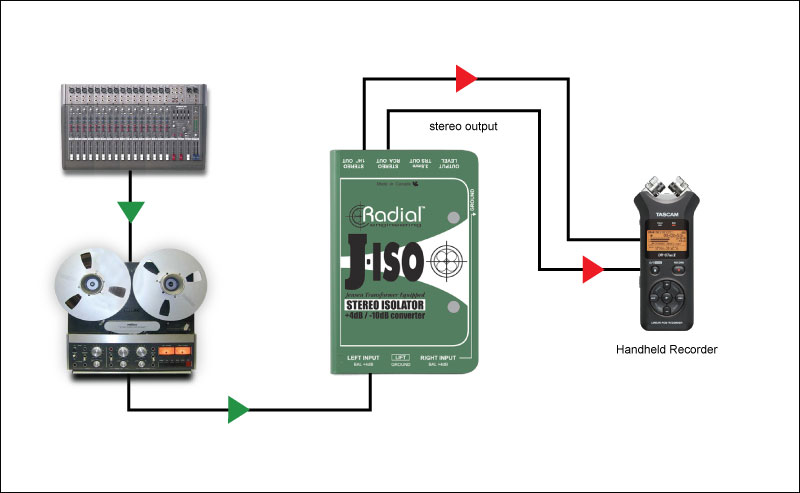

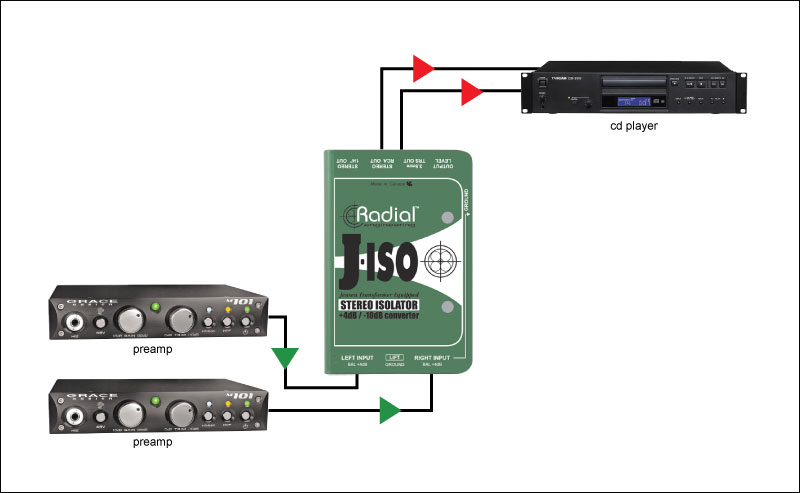

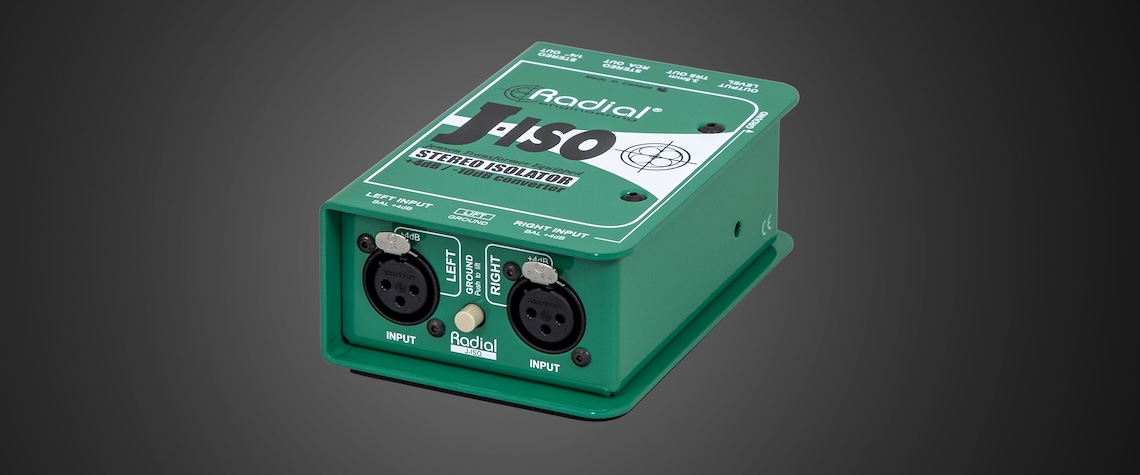

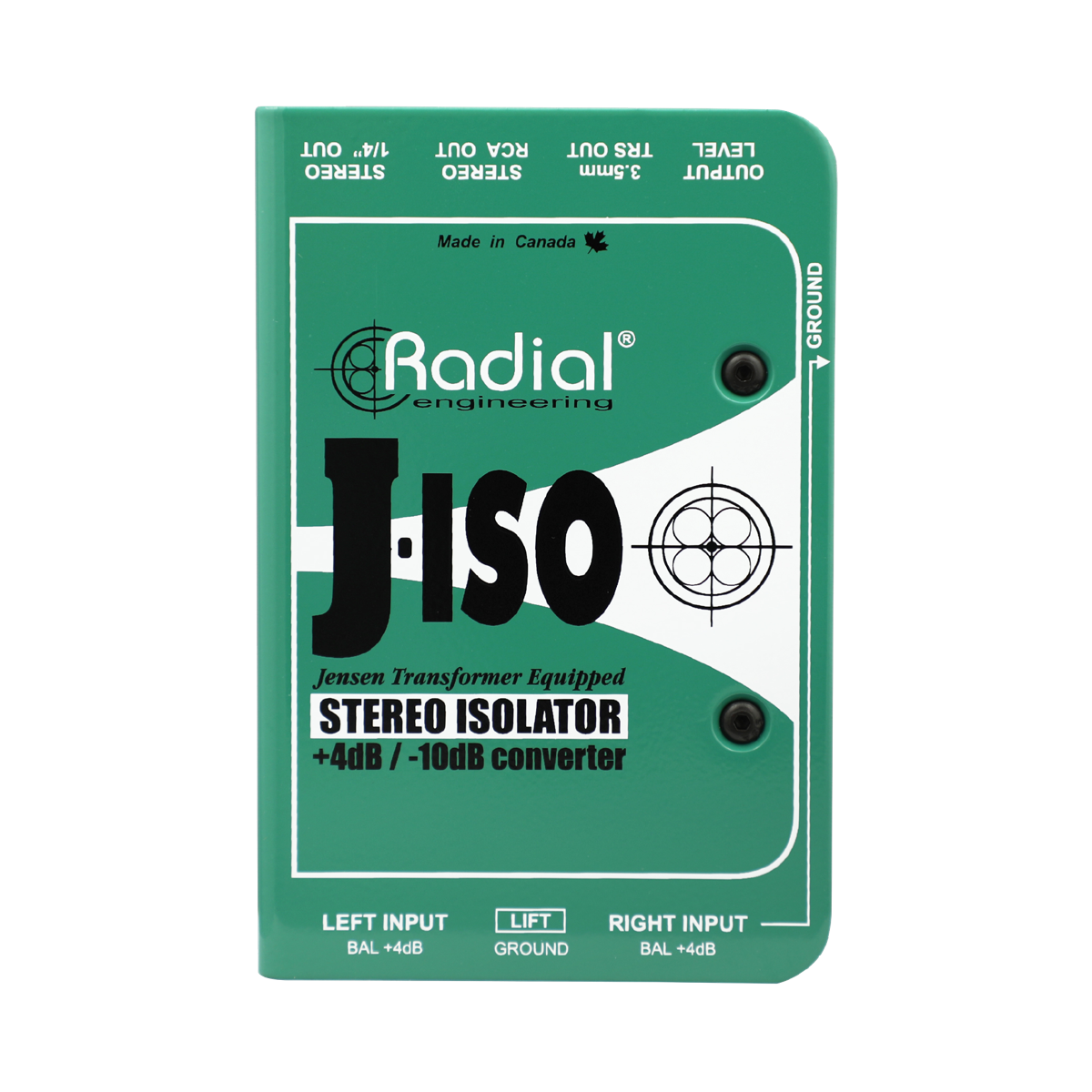

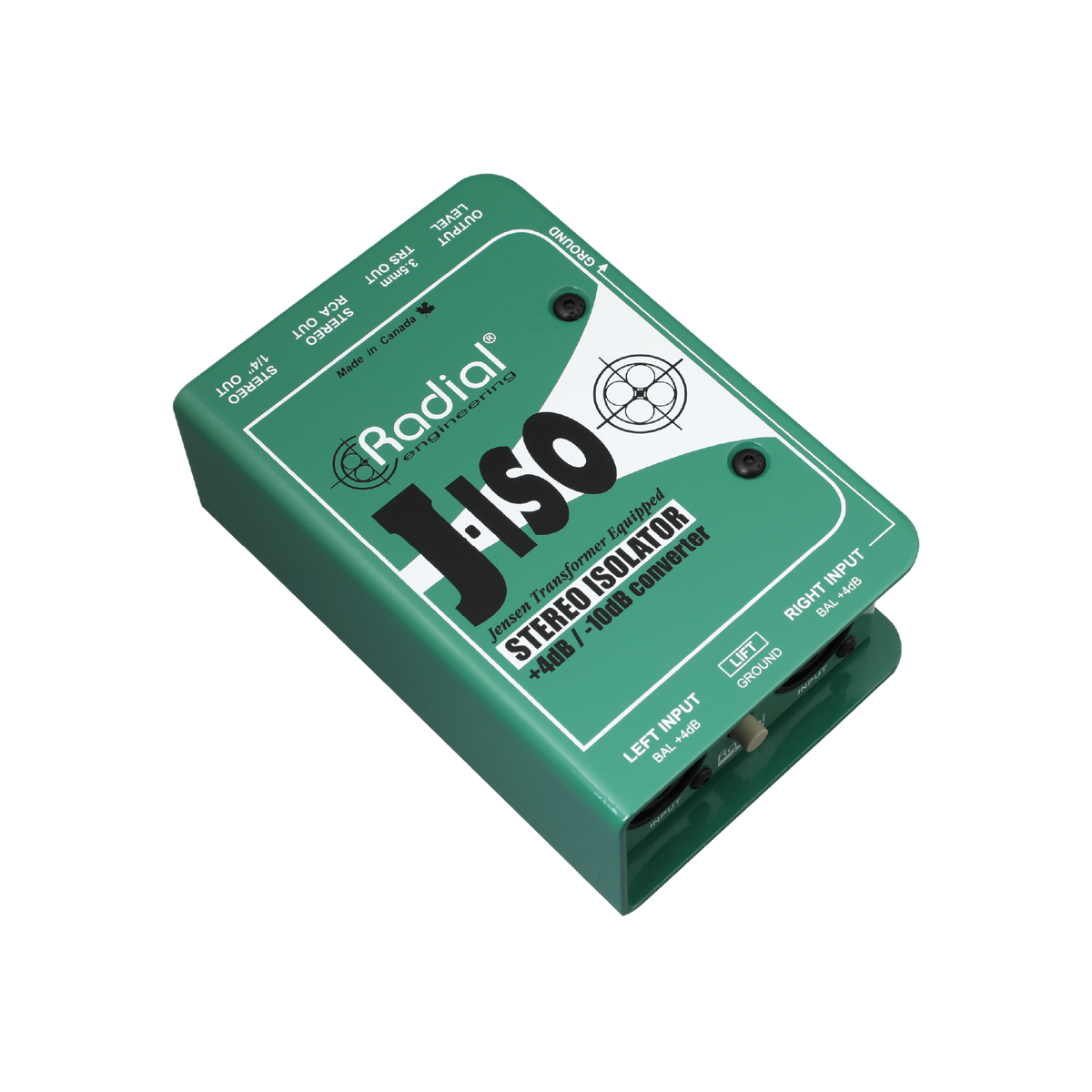

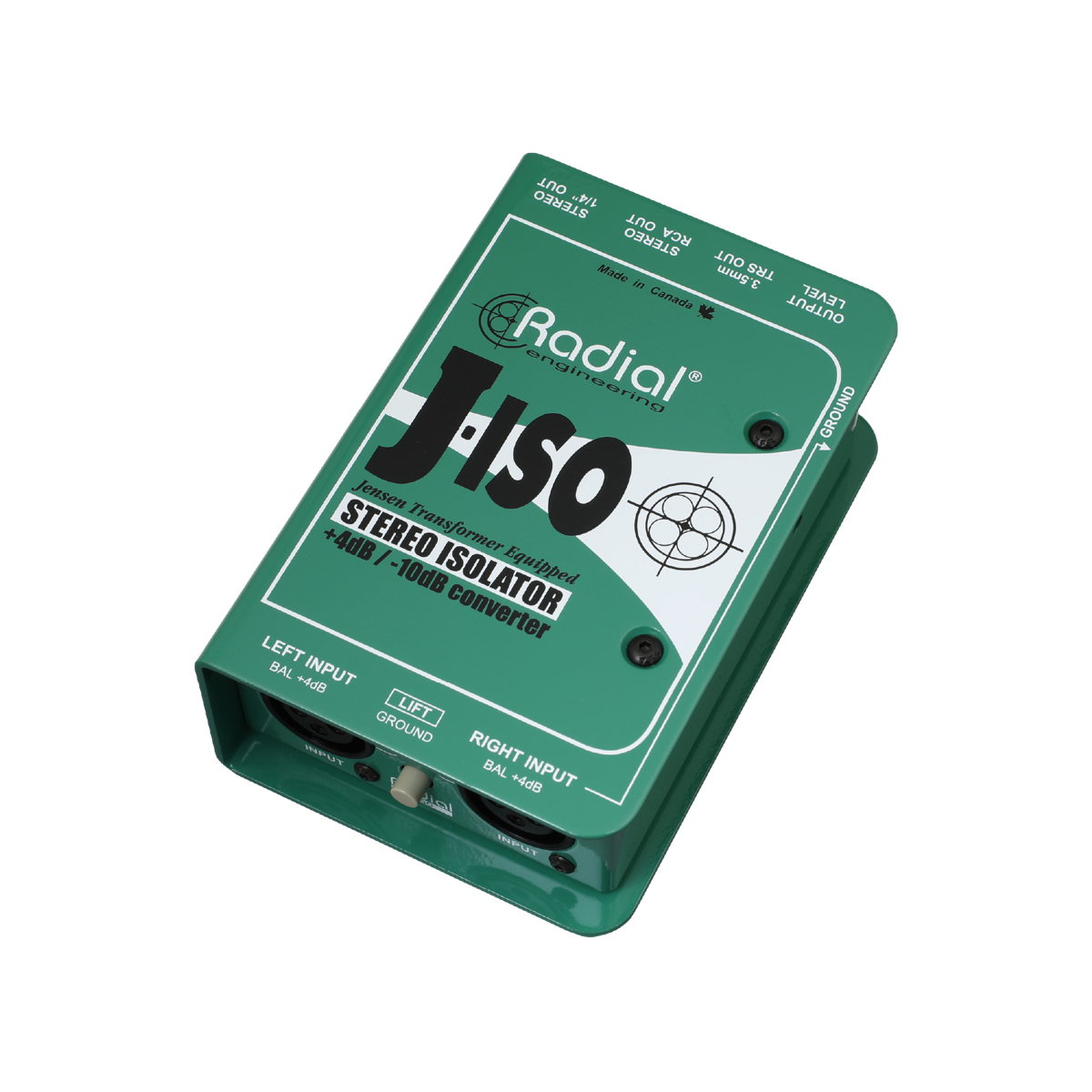

Radial J-Isoは、プロ仕様の+4dBラインレベルのバランス信号を、アンバランスの-10dBコンシューマーレベル機器に変換するためのステレオラインアイソレーターです。これにより、ミキサーのバランス出力をコンシューマーレベルのレコーダーやパソコンのオーディオ入力に入力できます。

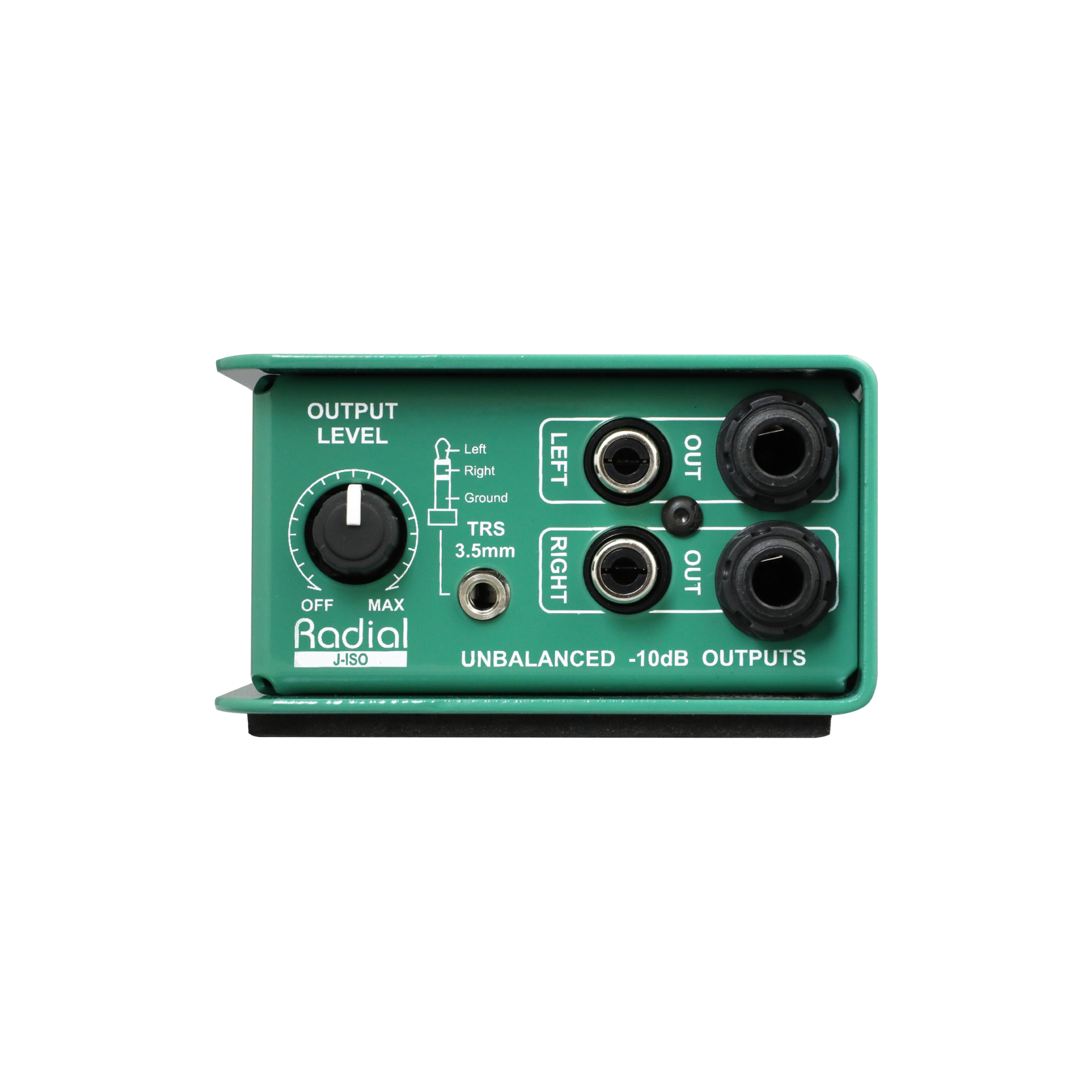

パッシブ設計のJ-Isoは100％ディスクリート部品で構成され、セット＆フォーゲット方式のレベルコントロールで入力信号を適切に減衰させ、接続先機器のオーバーロードを防ぎます。出力端子にはステレオ1/4インチジャックペア、RCA端子セット、ミニ3.5mm（1/8インチ）を備え、ミニレコーダーやノートパソコンとの接続を容易にします。トランスアイソレーションにより、グラウンドループによるハム・バズや不要な直流電流を遮断。14ゲージ鋼製の堅牢な筐体とRadial独自のブックエンド構造で、端子やコントロールを保護し、耐久性を高めています。また、筐体はトランスを外部磁界からシールドし、内部には画期的なIビーム構造のスケルトンインサートを備え、PCB板のねじれを防止し、はんだ接合部の破損を防ぎます。

主な特長

• バランスラインレベル信号をアンバランスに変換
• ステレオ信号パスとセット＆フォーゲット方式のレベルコントロール
• トランスアイソレーションによりハム・バズを除去
• Jensenトランスフォーマー搭載による最適なシグナルパス
• グラウンドリフトとレベルコントロール機能搭載
• 1/4インチ、RCA、3.5mm TRSアンバランス出力対応

技術仕様

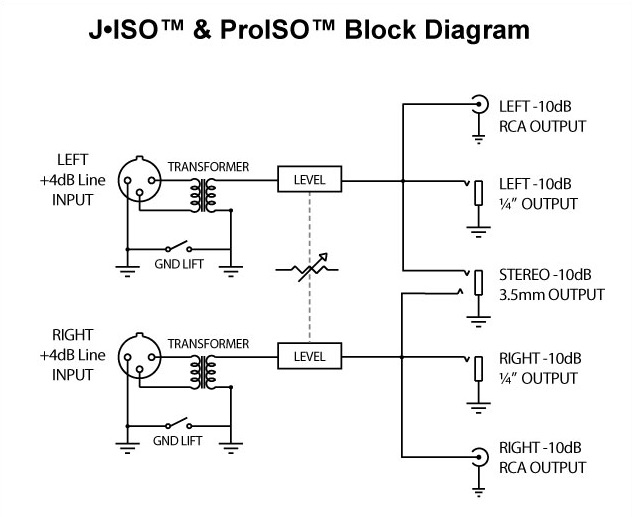

• オーディオ回路タイプ：パッシブ、トランスフォーマー方式
• トランスフォーマー：Jensen JT-11-YMPC
• チャンネル数：ステレオ（デュアルモノ）
• 周波数特性：20Hz～20kHz（+0dB / -1.5dB）
• ダイナミックレンジ：130dB
• 全高調波歪み：0.001%（1kHz時）
• 位相偏差：0.5°（100Hz時）、1°（20Hz時）
• 入力インピーダンス：1.3kΩ（バランス）
• 出力インピーダンス：200Ω（アンバランス、最大出力時）
• コモンモード除去比（CMRR）：−58dB
• 最大入力レベル：+20dBu（1kHz、1% THD+N）
• 機能：グラウンドリフト、レベルコントロール

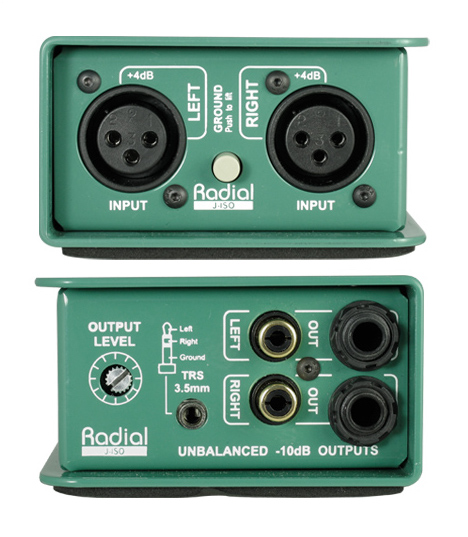

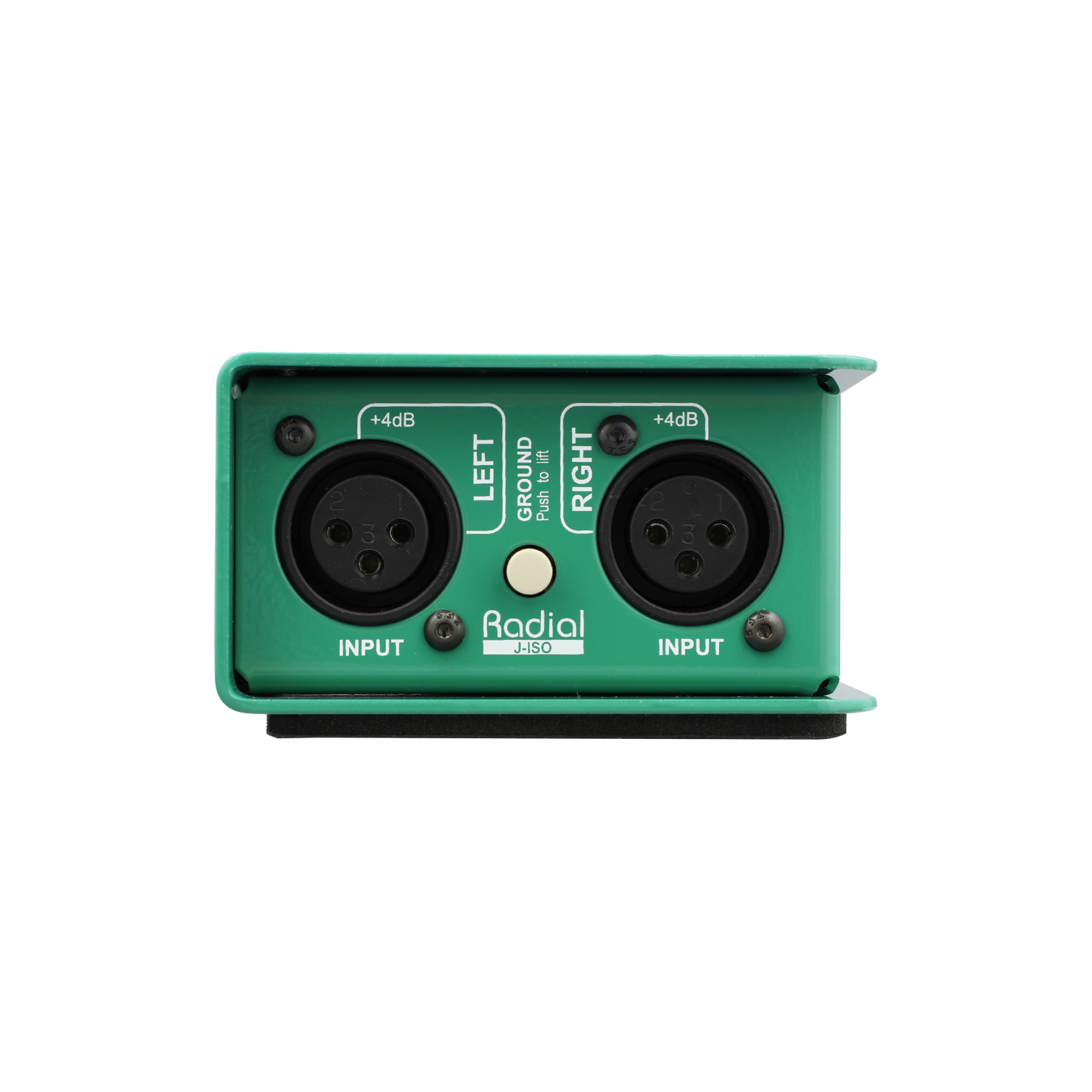

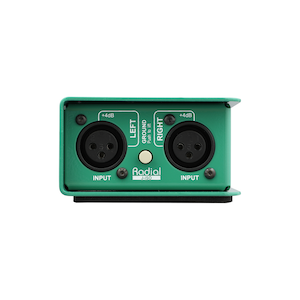

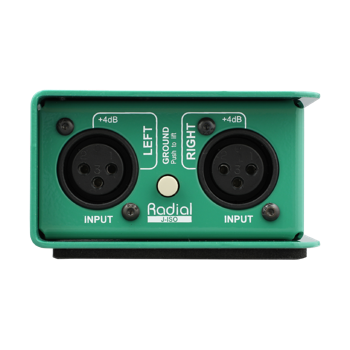

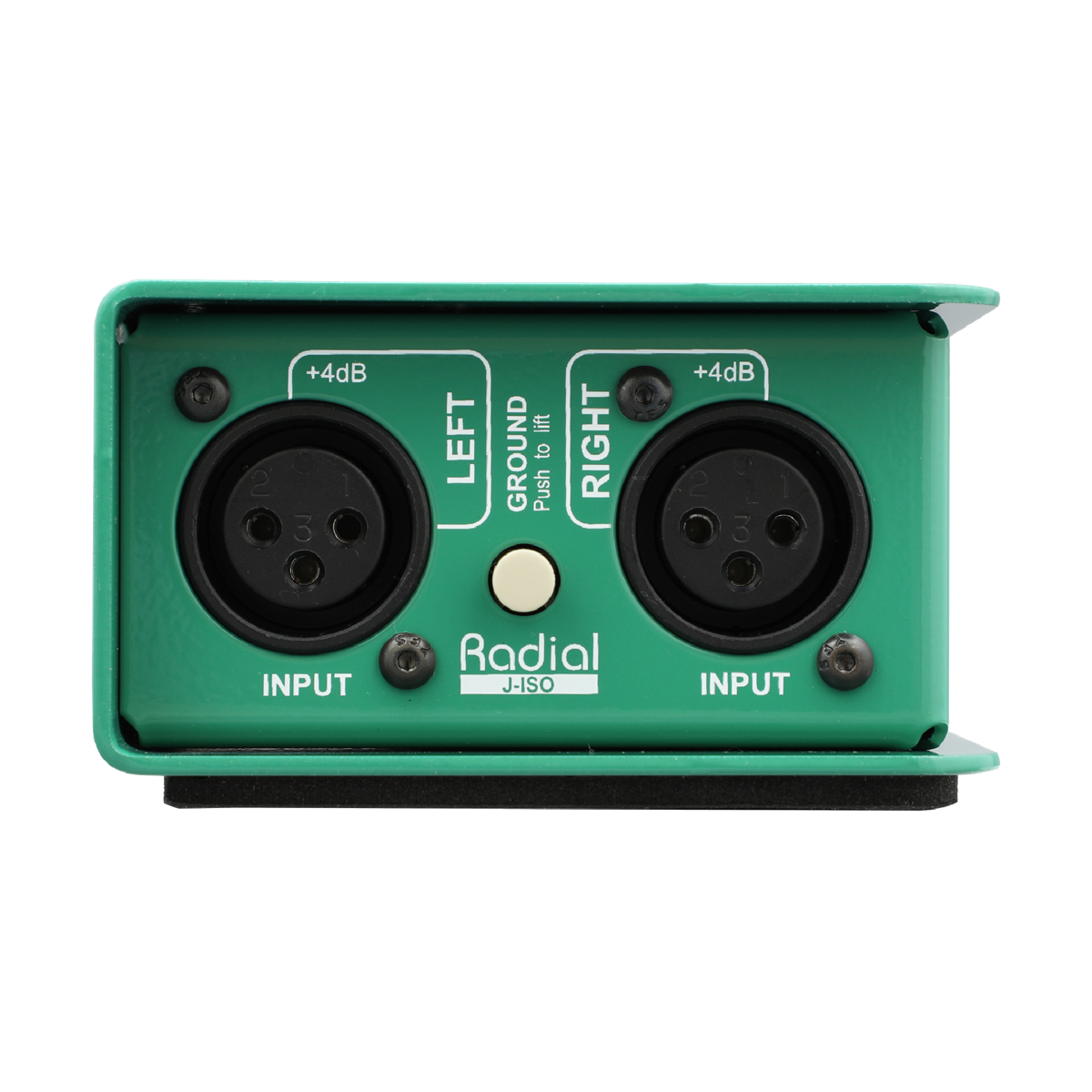

• 入力端子：XLR

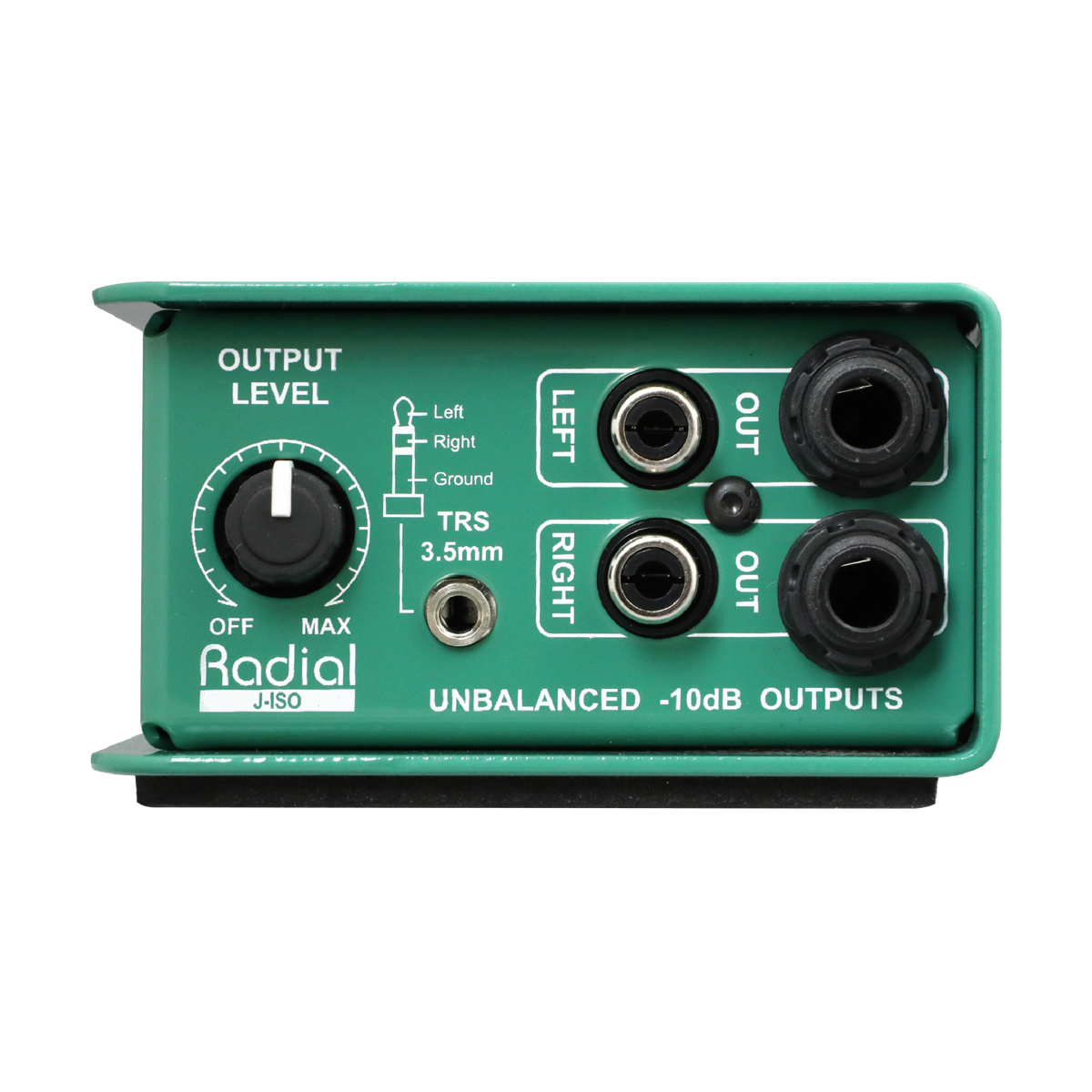

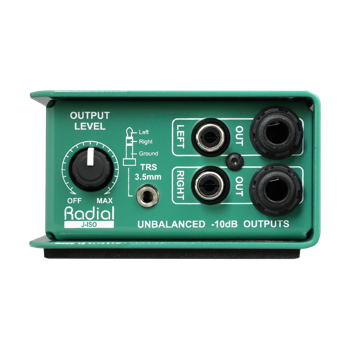

• 出力端子：1/4インチ、RCA、3.5mm TRS（アンバランス）
• 筐体：14ゲージ鋼製シャーシ
• サイズ（長さ×幅×高さ）：84mm × 127mm × 48mm
• 重量：約700g
• 梱包サイズ（長さ×幅×高さ）：102mm × 76mm × 165mm
• 梱包重量：約870g
• 電源：パッシブ（電源不要）
• 使用条件：乾燥した5℃～40℃の環境下で使用

商品コード

EANコード: 0676101038626
