Pro-Iso

製品紹介

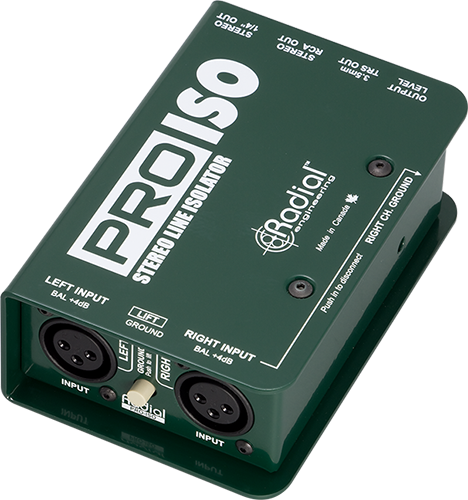

本機は、ステレオのラインレベル・コンバーターです。プロオーディオの+4dBのバランス信号を、民生用の-10dBアンバランス信号に変換します。これで、バランス信号のミキサー等を、アンバランス信号のレコーダーやパソコン等に接続できます。

このPro Isoは、ラジアルJ-Isoの姉妹機です。J-Isoとの違いは搭載するトランスです。J-Isoは、音楽向けに最高品質のジェンセン・トランスを搭載しています。それに対して、このPro-Isoはコストパフォーマンスに優れたオリジナル・トランスを搭載し、より講話や取材等の声の音域に最適化されています。本機は、パッシブの100%ディスクリート回路です。出力レベルを調整できるので、後に繋ぐ機器のオーバーロードを防げます。

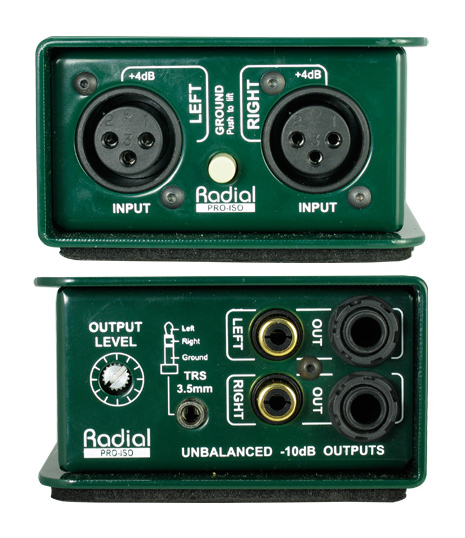

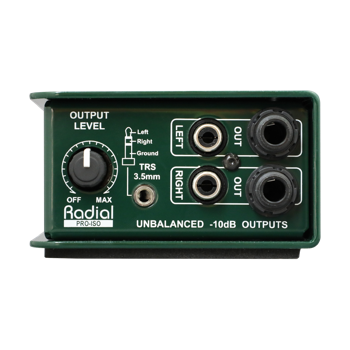

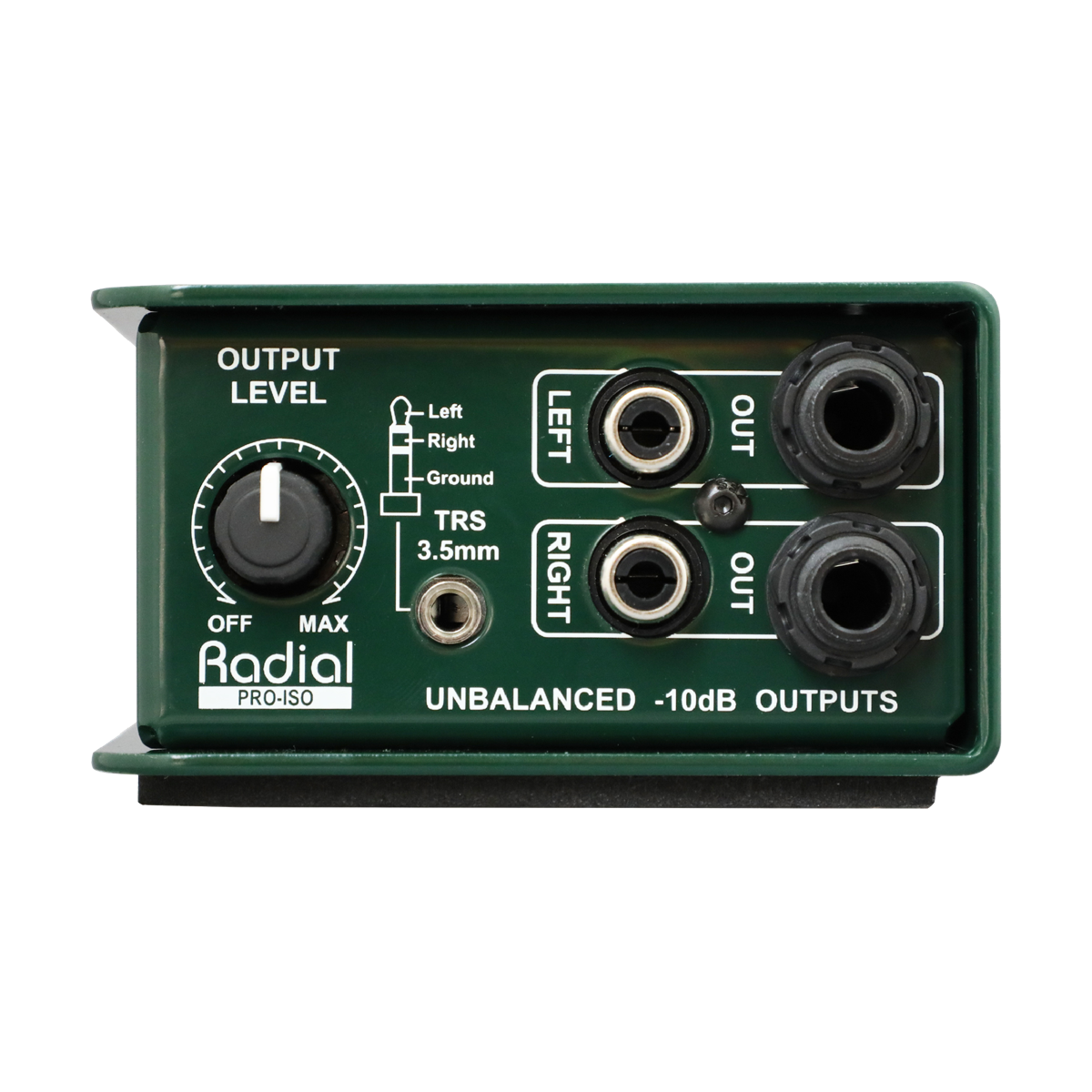

出力は、1/4インチ・フォーン端子（L/R）とRCA端子（L/R）に加え、1/8インチ・ミニフォーン端子（ステレオ）をパソコン用に装備しています。それぞれのチャンネルの入出力は、グランド・ループによるノイズを防ぐためにトランスで絶縁されています。

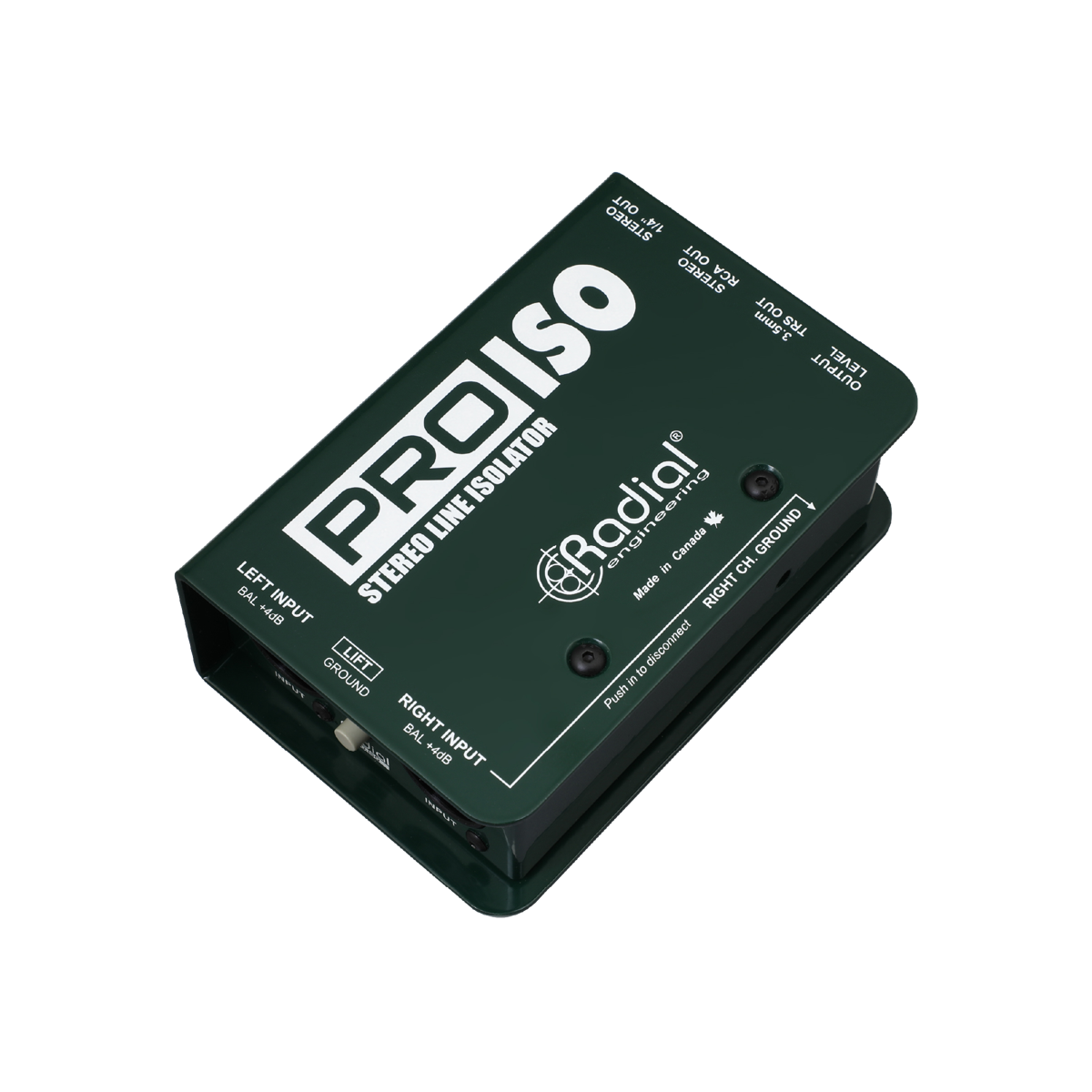

プロの現場での過酷な使用にも耐える非常にタフな作りです。14ゲージ・スチール製のケースは外部の磁気からトランスを守ります。衝撃やねじれに強く、ハンダ剥がれも起こりにくい基板を使用しています。スイッチの周りが張り出した独特なブックエンド・スタイルのケースにより、コントロールやスイッチもしっかりと保護します。

接続例

技術仕様

• Audio circuit type: Passive, transformer based
• Number of channels: Stereo (dual mono)
• Frequency response: 20Hz ~ 18KHz (+0dB/ -3dB)
• Dynamic range: 130dB
• Maximum input: +20dBu @ 1kHz/1% THD+N
• THD + Noise: 0.005% @ 1kHz
• Phase deviation: 1.5° @ 100Hz; 3° @ 20Hz
• CMRR: -76dB
• Input impedance: 1.3k Ohms
• Output impedance: 1.9k Ohms

• Transformer: Radial transformer
• Ground lift: Disconnects XLR pin-1 at XLR input
• XLR configuration: AES standard (pin-2 hot)

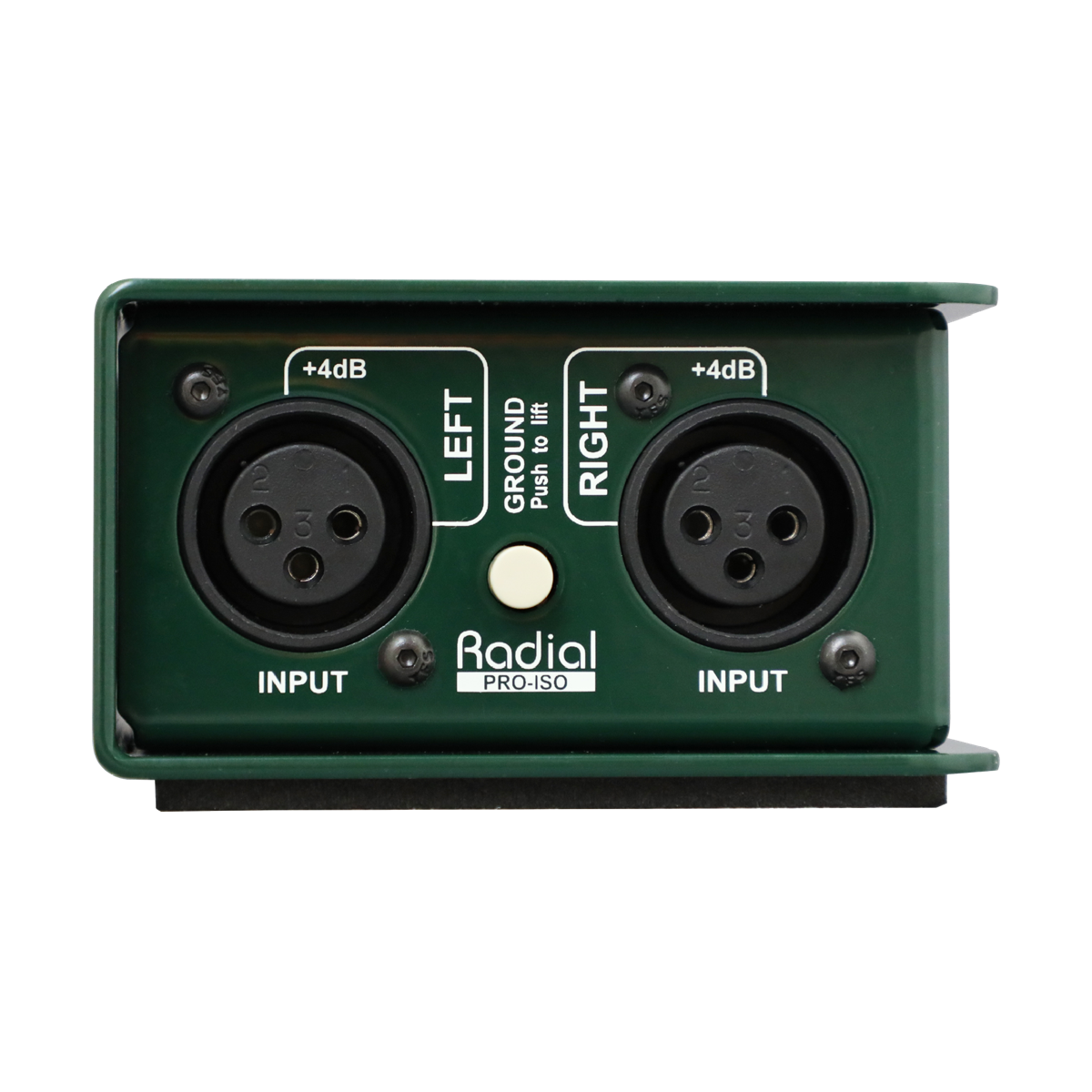

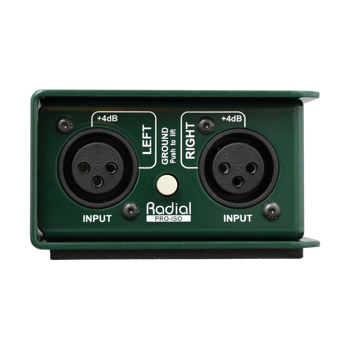

• Connectors: Balanced XLR-F in; ¼", RCA and 3.5mm TRS unbalanced outputs

• Construction: 14 gauge steel chassis
• Finish: Durable powder coat
• Size: 84 x 127 x 48mm (3.3" x 5.0" x 2")
• Weight: 0.70 kg (1.55 lbs)
• Shipping size: 102 x 76 x 165mm (4" x 3" x 6.5")
• Shipping weight: .87 kg (1.92 lbs)
• Power: Passive, no power required
• Conditions: For use in dry locations only between 5°C and 40°C
