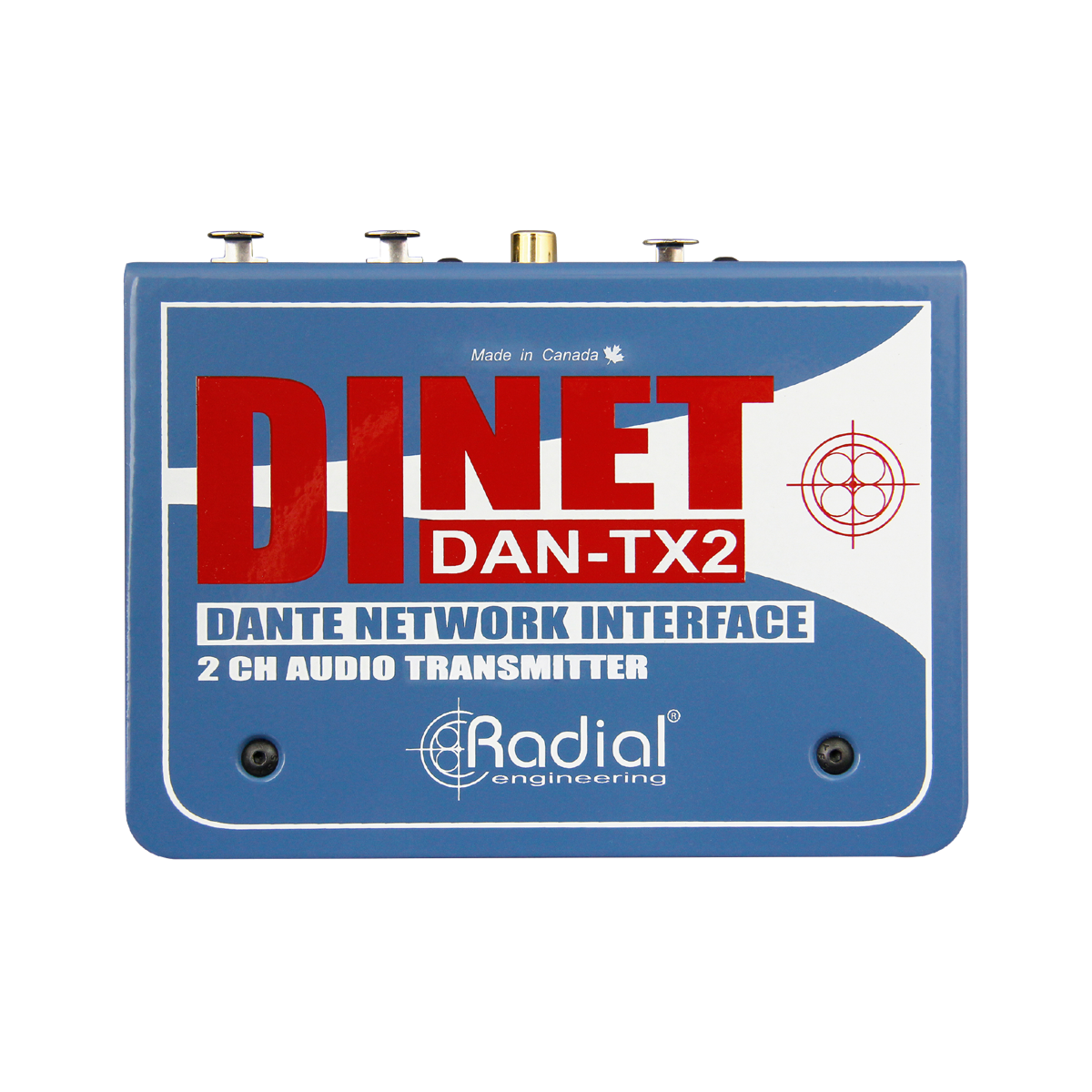

DiNET DAN-TX

製品紹介

Radial DAN-TXは、ギター/ベースなどの楽器、ノートPC、タブレット、ラインレベルのソースなどをDanteネットワークに接続するために設計されたステレオDIボックスです。Audinateによって開発されたDanteは、現在プロオーディオの現場においてデジタルオーディオ配信の標準となっています。イーサネットネットワークを介して接続されたDanteデバイスは、僅かなレイテンシで機器間のオーディオを通信、ルーティングすることができます。DAN-TXは、Danteネットワーク上に簡単にアナログオーディオソースを追加することができます。

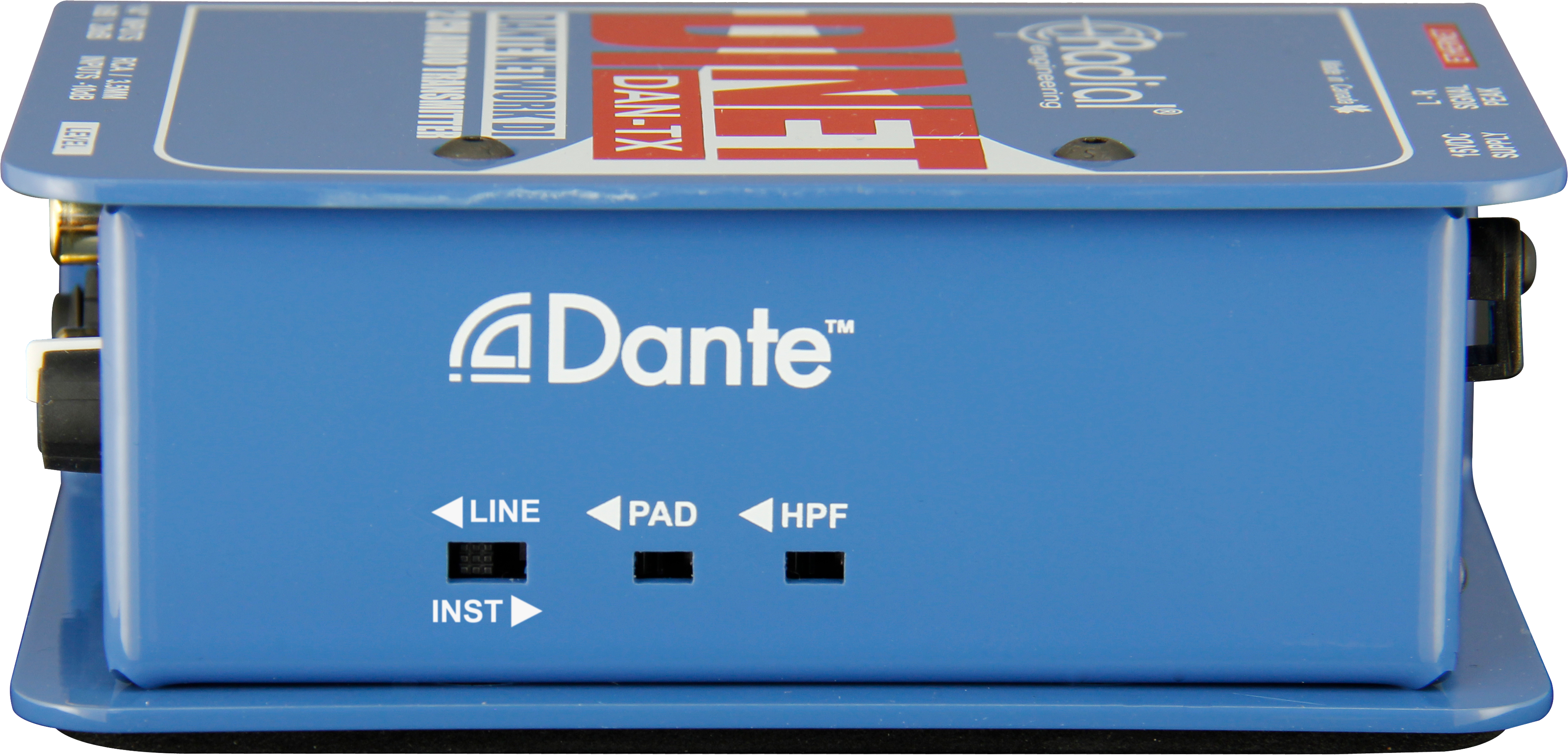

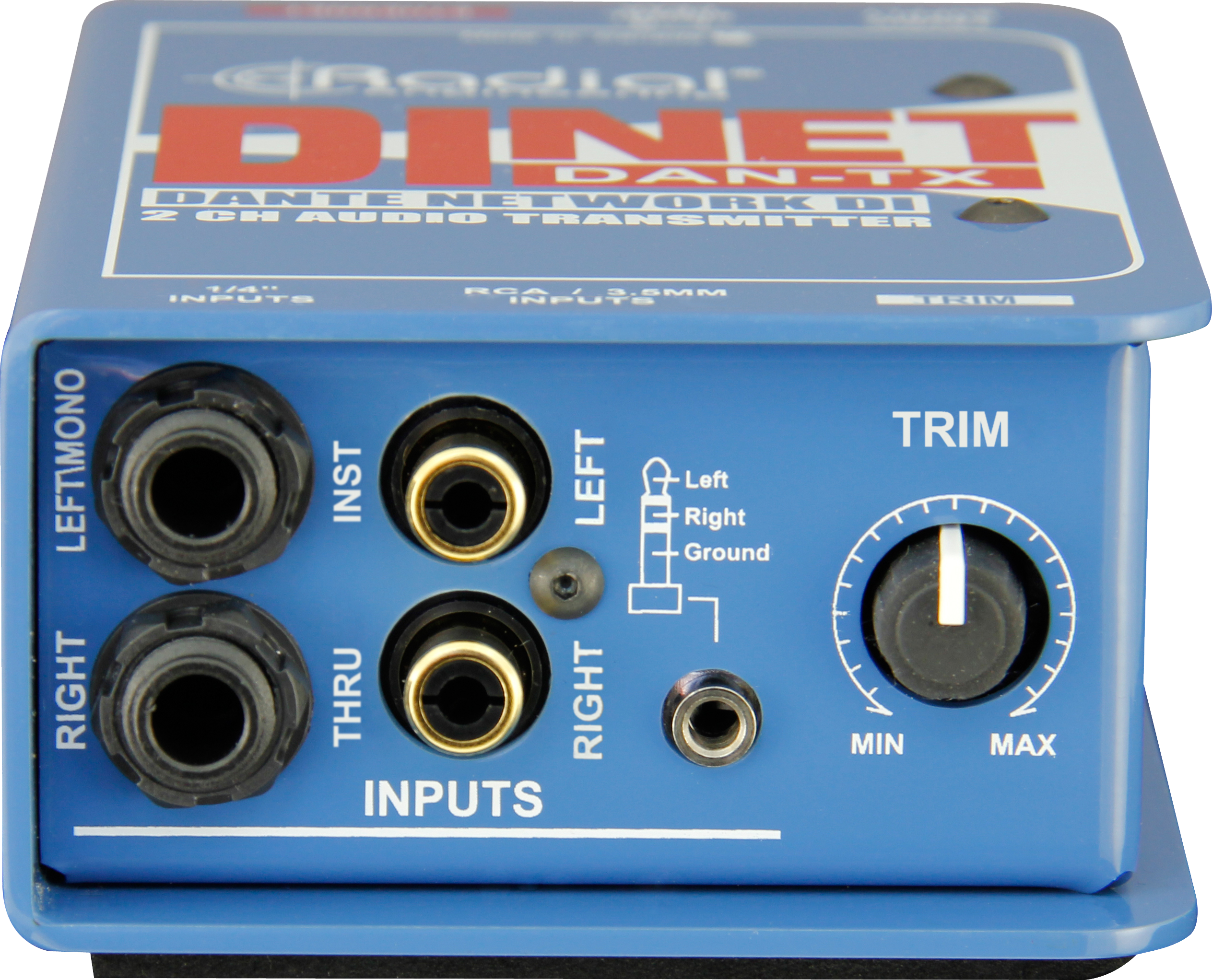

DAN-TXには、1/4"フォーン、RCA、3.5mmステレオミニの入力が用意されています。ベースやアコースティックギターなどのシングルチャンネルの楽器を接続するときは、本体側面にあるLINE/INSTスイッチをINSTにします。この設定により1/4"のLEFTがモノ入力、RIGHTがスルーアウトになります。スルーアウトは一般的なDIボックスと同じようにアンプなどを接続することができます。ステレオソースを接続する場合は、ステレオキーボード、タブレット、ノートPCなどデバイスに適した入力に接続します。プロ機器用のバランス（TRS）および楽器、コンシューマー機器用のアンバランス（TS）のどちらも入力可能です。また-10dBから+10dBの調整を行うTRIMつまみ、高い入力信号に対応するPADスイッチ、不要な低域をロールオフするHPFスイッチを装備しています。

DAN-TXは、24-bit/96kHz A/Dコンバータを搭載しており、優れたオーディオクオリティを実現します。Danteネットワークへの接続は、標準のCat5eまたはCat6ケーブルを使用してネットワークオーディオシステムに接続するだけです。DAN-TXはPoE（Power over Ethernet）に対応していますが、もしPoEが利用できないときのために電源アダプタを同梱しています。DAN-TXがDanteネットワークに接続されると、Dante Controllerソフトウェア上では2チャンネルトランスミットデバイスとして表示されます。

Audinate®はAudinate Pty Ltd.の登録商標です。Dante®はAudinate Pty Ltd.の商標です。

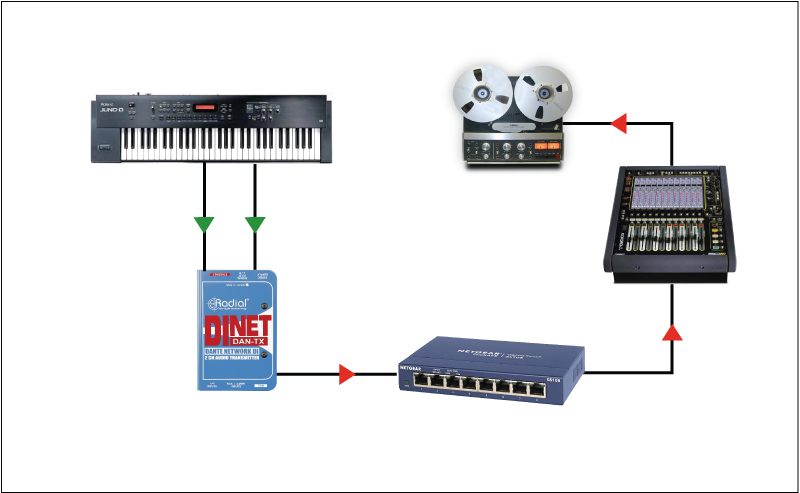

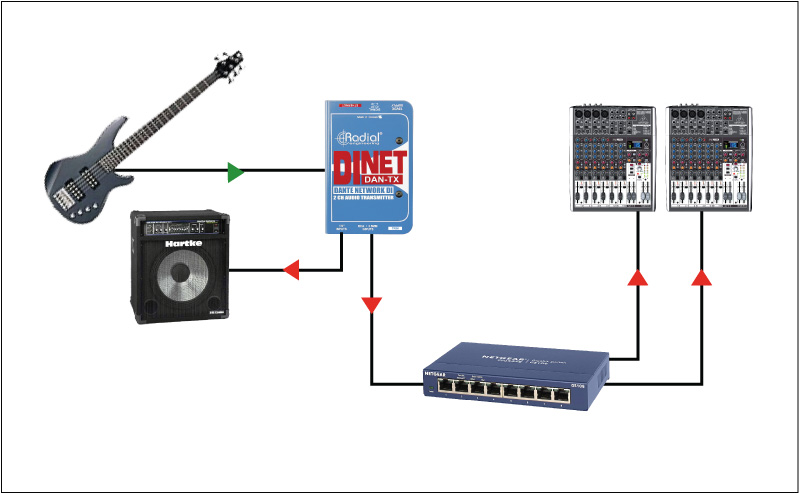

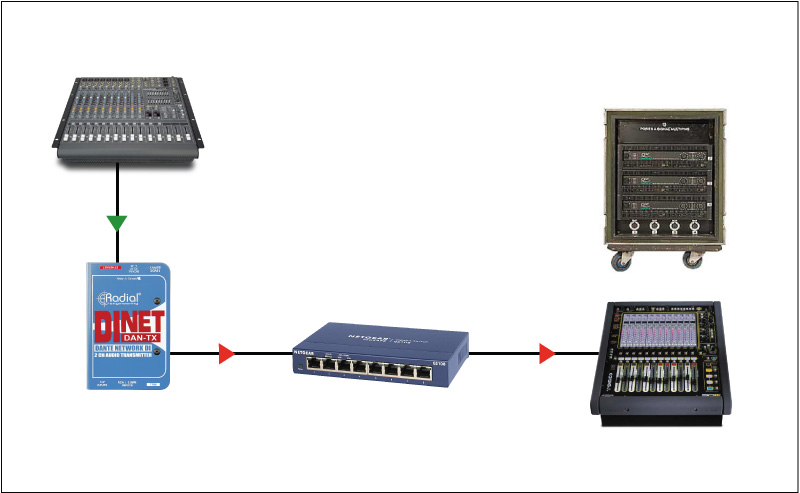

接続例

技術仕様

• Audio Circuit Type: High current balanced active input device
• Number of Channels: 2
• Sample Rate: 44.1kHz, 48kHz, 88.2kHz, and 96kHz
• Bit Depth: 24 bit
• Frequency Response: 20Hz - 20kHz
• Idle Channel Noise: -108dB
• Dynamic Range: >103dB
• Channel Separation: >85dB
• Equivalent Input Noise: -98dB
• Total Harmonic Distortion + Noise: 0.008% @ -6dBfs
• IMD: 0.0017% -10dBfs
• Unbalanced Input Impedence - Instrument Mode 240kΩ
• Balanced Input Impedence - Line Mode 40kΩ
• Unbalanced Input Impedence - Line Mode 20kΩ
• Power Consumption: 1.25W
• Input Connections: 2x ¼" TS/TRS, 3.5mm TRS, 2x RCA
• Output Connectors: RJ45 Ethernet

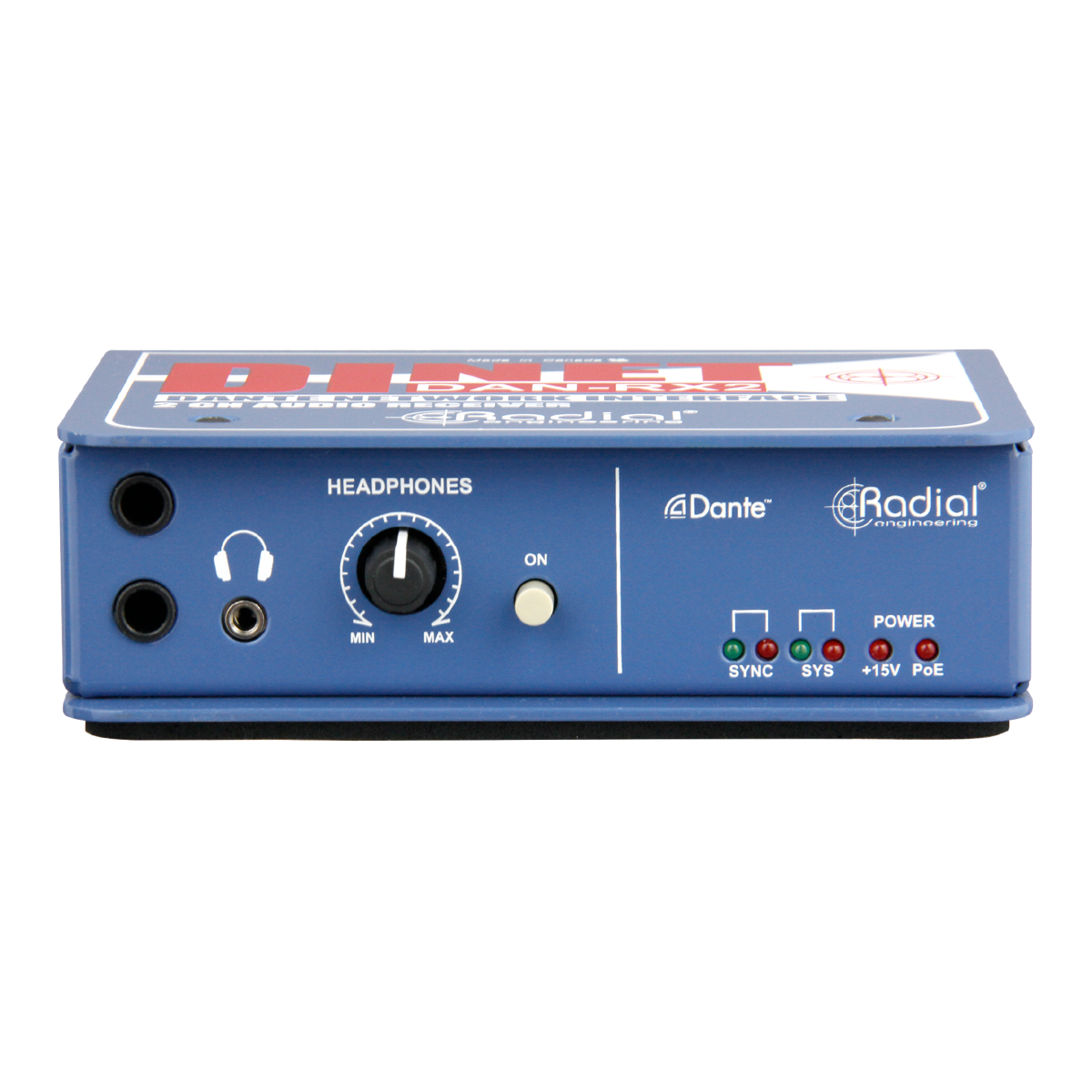

• LED Indicators: SYNC, SYS, +15V and PoE
• Pad: -18dB
• HPF: -12dB/octave @ 80Hz
• Power 15VDC 400mA (included) or PoE
• Power over Ethernet (PoE): Class 1 IEEE 802.3af
• Construction: 14-gauge steel
• Finish: Durable Powder Coat
• Size (L x W x H): 12.7cm x 8.4cm x 4.8cm
• Weight: 0.66kg
