製品紹介
本機はロードボックス/アッテネーターで、出力120W RMS(180W Peak)のアンプヘッドまで接続できます。アンプヘッドとスピーカー・キャビネットの間に接続すれば、ハードにドライブさせたアンプの音質はそのままで、音量を下げることができます。これによりステージ上で最適な音量に設定したり、スタジオで音を出さずにレコーディングすることが可能となります。加えて、ギタリストの耳を大音量から守れます。
ロードボックス/アッテネーター
音量の減衰量は、LOADロータリー・スイッチで設定します(100%〜20%/OFFの6段階)。20%以下の微調整は隣にあるRANGEツマミで行います。OFFにすれば、スピーカーから音が出ないロードボックスとして使用できます。この場合出力がオフになり、ステージやレコーディングで使用したり、ヘッドホンでの練習もできます。
アンプ用DIボックス
本機は、ライブでの使用に便利なRadial JDXアンプ用DIボックスも搭載しています。これにより、アンプヘッドからのダイレクト信号と、スピーカー・キャビネットからのより自然な信号の、両方が得られます。
キャビネット・シミュレーション・サウンドは、VOICINGロータリー・スイッチで6種類から選べます。LOWとHIGHのイコライザーで音色を調節できます。
尚、オリジナルJDXはメガデス、エアロスミス、ラスカル・フラッツ、スティング、レディオヘッド等の多彩なミュージシャンの好評を博しています。
バランス出力端子
リアパネルのXLR出力端子から、ライン・レベルのバランス・ロー・インピーダンス信号を出力します。PRE-EQ出力からはメインのミキサーに、POST-EQ出力からはステージのモニターに送ります。それぞれにグランドリフト・スイッチがあり、PRE-EQには位相反転スイッチもあります。
アンバランス出力端子
リアパネルの1/4インチ・フォーン端子から、アンバランス信号を出力します。POST-EQ出力からはスピーカー・シミュレーター回路を通った音を、DIRECT出力からはスピーカー・シミュレーター回路を通っていない音を出力します。
フェイズ(位相)を調節
多くのエンジニアは、最も自然なトーンを得るために、ダイレクト出力の音と、マイキングした音をミックスしています。そのための便利な機能として位相を調整できるRadial Phazerも搭載しています。このフェイズ調整機能により、JDX のダイレクト出力と、マイクで収音した自然なトーンとの位相差を合わせることができます。
ヘッドホン出力
1/4インチ・ヘッドホン端子があります。LEVELツマミでボリュームを調整します。
アンプ接続用端子
アンプからFROM AMPLIFIER端子に繋ぎます。本機は8Ω専用です。TO SPEAKER端子からスピーカーに繋ぎます。1台繋ぐ場合は8Ωを、2台繋ぐ場合は16Ω( × 2台)を繋ぎます。

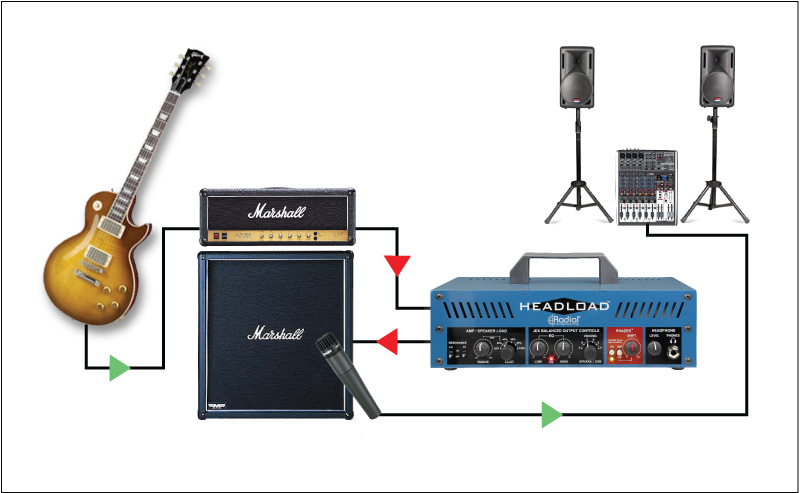

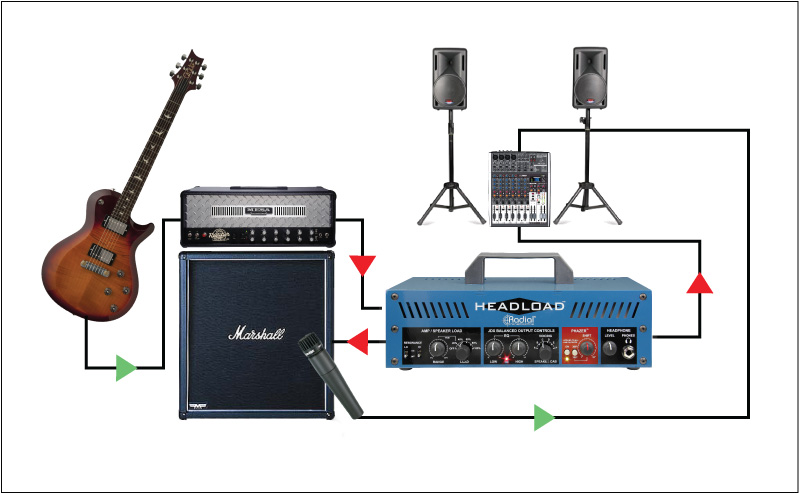

接続例
技術仕様
- Audio Circuit Type: Passive attenuation circuit with active equalization
- Frequency Response: 90Hz at -3dB to 4KHz at -6dB
- Low EQ: +/- 9dB @ 80Hz
- High EQ: +/- 9dB @ 6Khz
- Low & high resonance: 60Hz & 6.5KHz, shelving filter 6dB/octave slope
- +12dB at 20% load setting
- +9dB at 40% load setting
- +6dB at 60% load setting
- +3dB at 80% load setting
- None at 100% load setting
- Headphone output power: 400mW into 32 Ω
- Headphones impedance: 32 Ω or higher recommended
- Gain: -40dB typical
- Intermodulation distortion: <0.05%
- Noise: -104dbu Unweighted
- Input impedance: 8 Ω
- Output impedance: 250 Ω
- Total harmonic distortion: <0.05%
- Gain reduction: Variable from 100% to 0%
- Equalization: Low & high frequency shelving
- Load: Available in 4 Ω, 8 Ω, and 16 Ω
- Power: Radial +/-15V 400mA power supply
- Construction: 14 gauge steel chassis & outer shell
- Finish: Durable powder coat
- Size: (L x W x D) 6.05" x 12" x 3.45" (154mm x 305mm x 87.6mm)
- Weight: 8lbs. (3.63kg)
- Shipping size: (L x W x D) 8" x 14" x 5" (203mm x 365mm x 127mm)
- Shipping weight: 10lbs. (4.5kg)
- Conditions: For use in dry locations only between 5°C and 40°C
