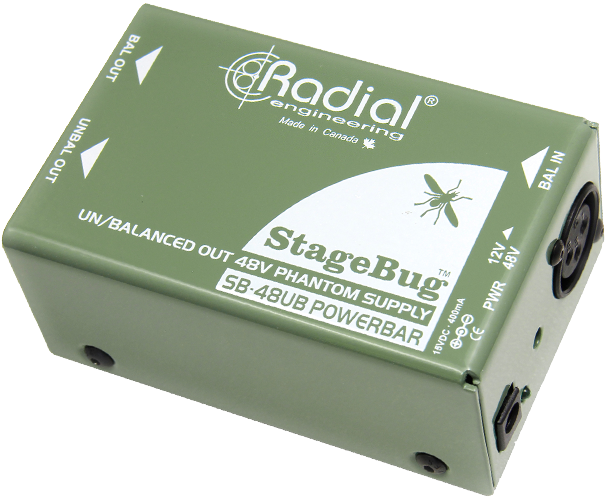

StageBug SB-48 UB
48Vファンタムパワー/楽器出力
主な特長
- ファントム電源非搭載機器でもコンデンサーマイクを使用可能
- アンバランス出力の1/4インチ・フォーン端子を搭載
- チャージポンプ回路により高品質な電源を供給
- 12V or 48Vを供給
- 15VDC 400 mA電源アダプター付属
- カナダ製
製品紹介
本機は、インスト出力を搭載したファントム電源供給機です。XLR入出力端子を装備し、ファントム電源を供給する他、アンバランス出力の1/4インチ・フォーン端子を搭載しています。
ファントム電源非搭載機器でもコンデンサーマイクを使用可能
通常コンデンサー・マイクを、ペダル型プリアンプ|DIボックス|ステージ用アンプ等で使おうにも、これらの機器には通常アンバランス入力しかありません。加えて、殆どのファントム電源供給機はバランスXLR入出力端子しかないので、インピーダンスやレベルを合わるのが困難です。
そんな時でも本機なら、1/4インチ出力端子があるので、Radial PZ-Pre等の楽器用プリアンプ|ペダル・エフェクター|楽器用アンプ等、ファントム電源を供給することの出来ない機器でも、コンデンサー・マイクを使用することができます。
ファントム電源供給機能

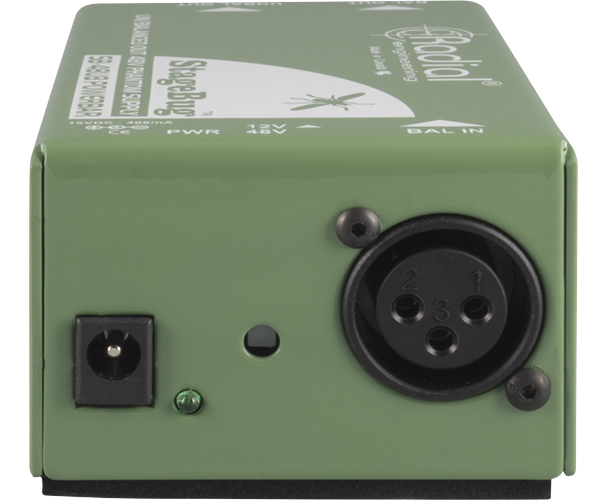

本機は15VDCを48Vのファントム電源に変換し、コンデンサー・マイクやアクティブDIボックスに供給します。ファントム電源は、48V or 12Vを選択可能です。これにより12Vの電源を必要とする特殊なマイクに対応できます。スイッチは不意に設定が変わらないように凹んでいます。
音声信号の流れ

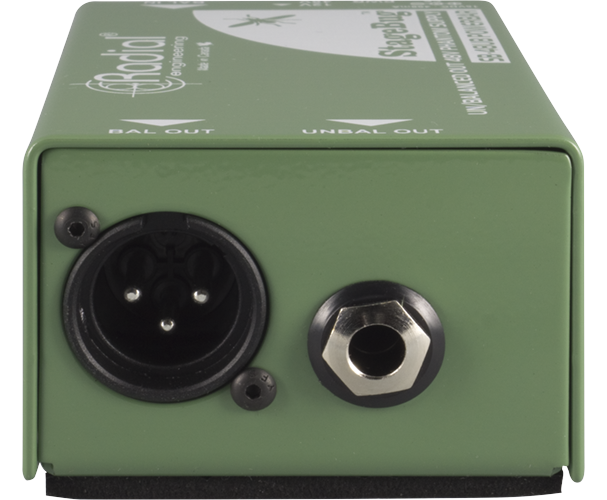

マイクから入力した信号は、XLR端子からバランスのロー・インピーダンス信号を、1/4インチ・フォーン端子からアンバランスのハイ・インピーダンス信号を出力します。2つの出力は同時使用できます。これにより、XLR出力からマイクのドライ信号を直接PAシステムに送ると同時に、1/4インチ出力からアンプやペダボードにも信号を送ることが出来ます。
今までになかった、痒いところに手が届く的な発想を持った、新しいタイプのファントム電源供給機です。
技術仕様
- 回路 ファントム電源供給器
- チャンネル数(マイク用) 1
- XLR端子 ロー・インピーダンス・バランス・マイクレベル出力;AES準拠、pin-1=Ground、pin-2=(+)、pin-3=(-)
- 1/4 インチ端子 ハイ・インピーダンス・インストレベル出力;tip=hot、sleeve=ground
- ファントム出力 切り替え可能(+48/+12 VDC)
- 電源 電源アダプター付属(15V DC 400mA、センター+)
- 寸法105W × 46H × 64D mm
- 重量 370g
