製品紹介

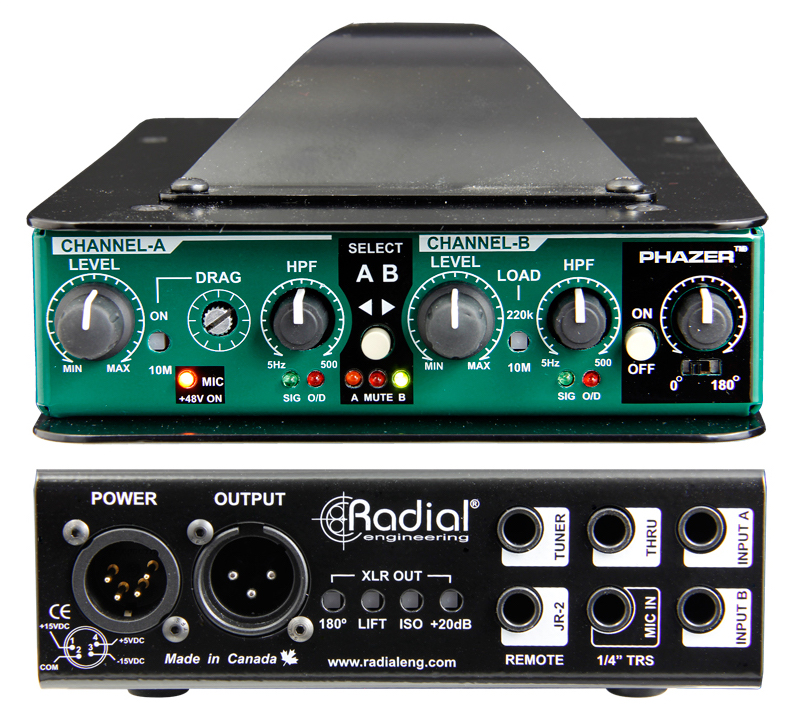

本機は、様々な機能を持ったDIボックスです。様々なピックアップや楽器の出力を繋げられるのは勿論、クリップ式マイクを繋ぐこともできます。入力は2系統あり、それらを切り替え or ミックスが可能です。他にも、DRAGコントロール|ハイパス・フィルター|PHASER|+20dBスイッチ|180°極性反転|グランドリフトを始め、様々な機能を搭載しています。
入力は2系統(A|B)あり、それらを切り替えて、もしくはミックスして出力できます。切り替えは本体で行う他、別売りのデュアル・フットスイッチでも行えます。フットスイッチを使えばミュートも可能です。
各種ピックアップ|楽器|マイクから入力
各種ピックアップ(パッシブ|アクティブ|ピエゾ)を搭載したベースやアコギ、キーボードの様な高出力のライン・レベル楽器、アコースティク楽器用のクリップ式マイク(CH Aのみ)等、様々な機器から入力できます。コンデンサー・マイク用に48Vファントム電源の供給も可能です。両CHともピエゾ・ピックアップに最適な10MΩに設定できます。
DRAG(ドラッグ)コントロール
チャンネルAにあるDRAGコントロールをONにすれば、インピーダンスを調節しアンプ直で繋いだサウンドを再現することができます。特にパッシブ・ピックアップの楽器を繋いだ場合に効果を発揮します。チャンネルBはインピーダンス切替(220k|10M)のみが可能です。
ハイパス・フィルター
A|B両チャンネルに搭載しているハイパス・フィルターは、不要な低域をカットし、すっきりとしたサウンドにします。特に、ウッドベース|アコギ|バンジョー|フィドル|マンドリン等、違うサイズのアコースティック楽器を一緒に演奏する際に便利です。
PHASER(フェイザー)
2系統の入力(A|B)をミックスする際、位相を調節できます。アコギのピックアップをAに、マイクをBに入力した場合、位相を揃えて一致させれば、生々しく輝きのあるサウンドになります。
+20dBスイッチ
出力をマイク・レベルからライン・レベルに切り替えます。プリアンプを使わず、本機からダイレクトに録音する際に便利です。
その他
ビンテージ機器用に180°極性反転、ハムノイズ対策用のグランド・リフトとアイソレート機能、アンプ接続用のスルー端子、チューナー用の専用端子もあります。

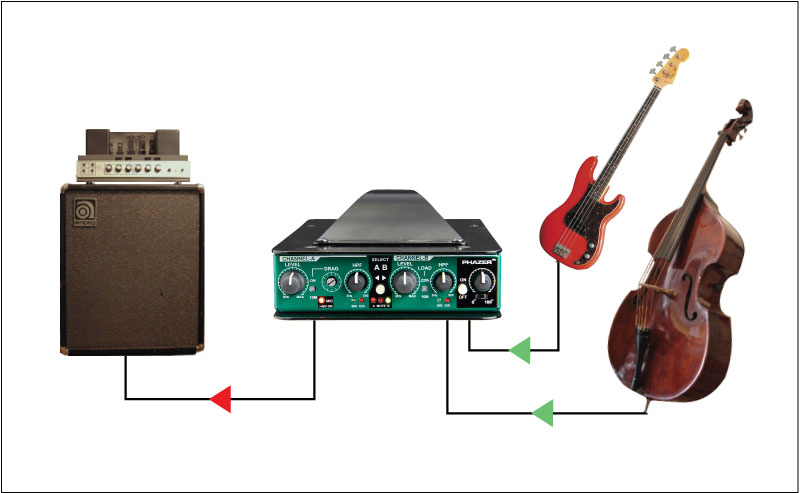

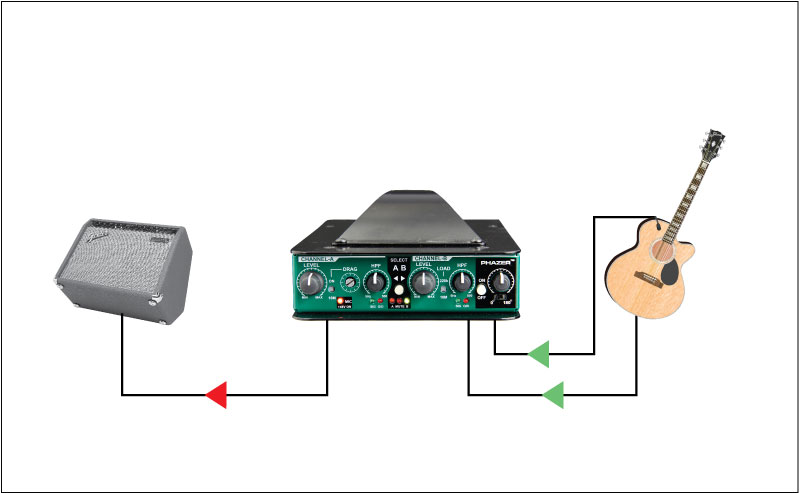

接続例

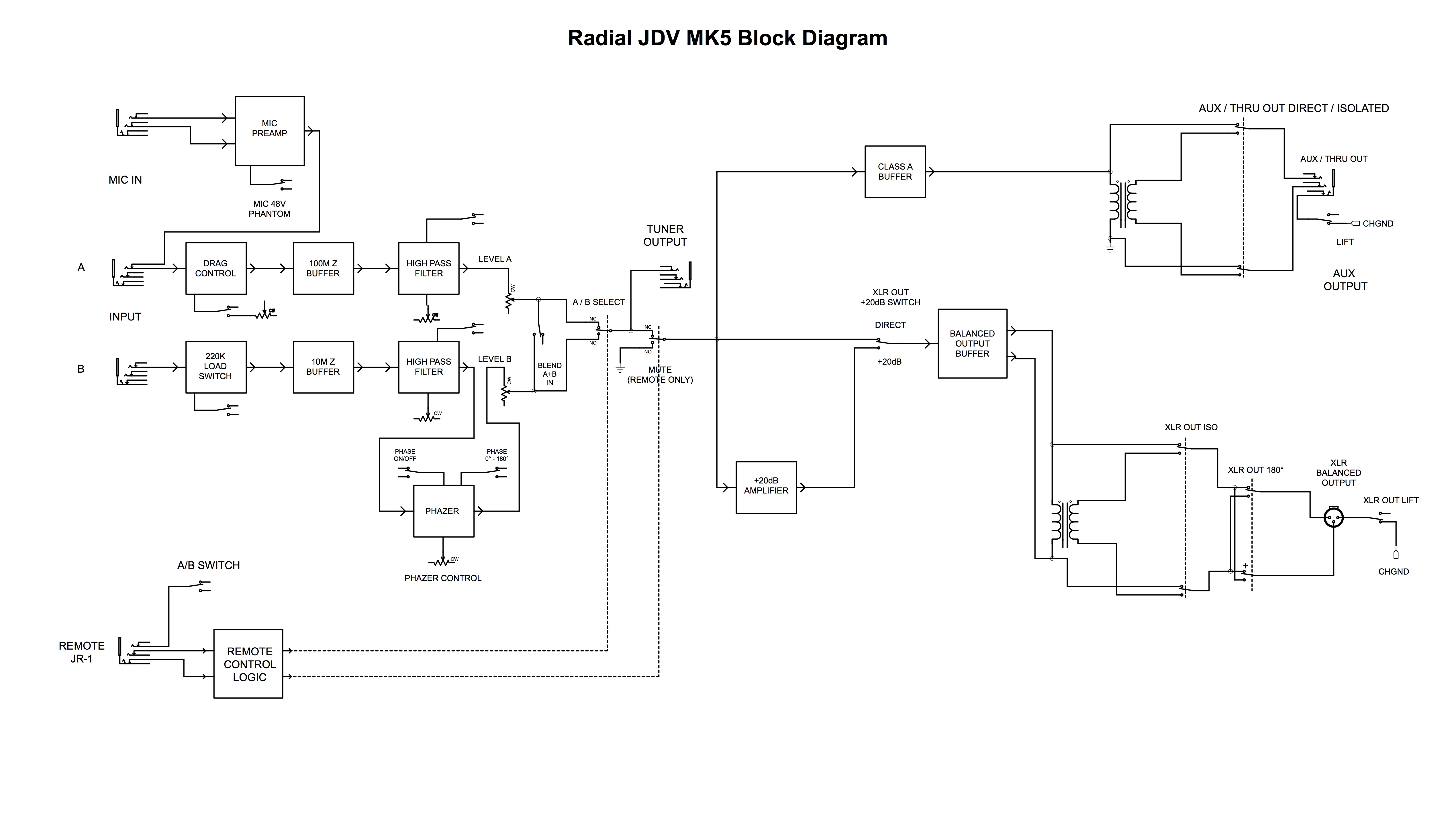

技術仕様
- Specifications are subject to change without notice.
- Instrument input circuit:
- Instrument clip level:
- without negative feedback
- +18dBu
- Microphone input circuit:
- Microphone clip level:
- Low noise integrated circuit
- -11dBu
- Frequency response 20Hz - 20KHz
- Dynamic range: 107db
- Equivalent input noise: -90dbu
- Common mode rejection: -80dB
- THD+N: 0.004%
- Clip level - output: +17dBu
- Gain - instrument input: +25db
- Gain - line level boost : +20dB
- Gain - microphone input: +25db
- Input Impedance: Drag on: Variable from 22K Ω ~ 500K Ω
- Drag off: 10M Ω
- Output impedance at XLR: 400 Ω
- Instrument inputs: 1/4" selectable A or B with front panel switch or remote
- Blend: Mixes both A and B channels together
- Drag Control: Load correction for 1/4" instrument inputs
- High-pass filter: Variable from 5Hz ~ 500Hz @ -3dB
- Remote footswitch: Optional JR-2 for mute and channel select
- Mic input: 1/4" TRS on channel-A

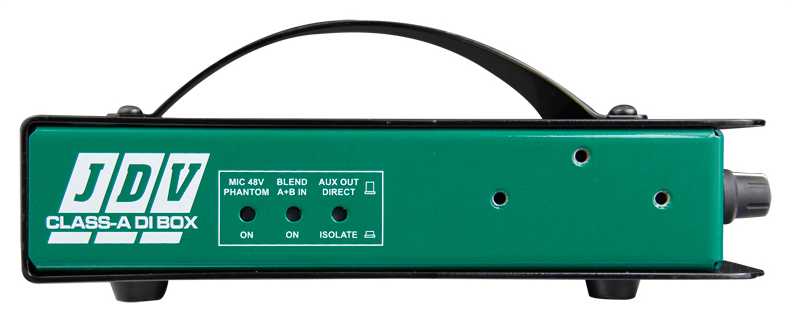

- Phantom power: 48V on mic input, side access switch
- Phase adjustment: Phazer on channel-B, variable from 0° ~ 360°
- Throughput: Buffered THRU with direct or isolated setting
- XLR output: Balanced mic level with 20dB line booster switch
- Isolation: Transformer isolation option for XLR output
- 180° Polarity: Reverses pin-2 and pin-3 on the XLR output
- Ground lift: Disconnects pin-1 at XLR output
- XLR configuration: AES standard pin-1 (ground), pin-2 (+), pin-3 (-)
- Power: External 100V - 240V AC with 48V phantom
- Construction: 14-gauge steel chassis and outer shell
- Finish: Durable powder coat
- Size: Size: 5" x 6.25" x 2" (127 x 159 x 51mm)
- Weight: 2.80lbs (1.28 kg)
- Conditions: For use in dry locations only between 5°C and 40°C
