Decoder

製品紹介

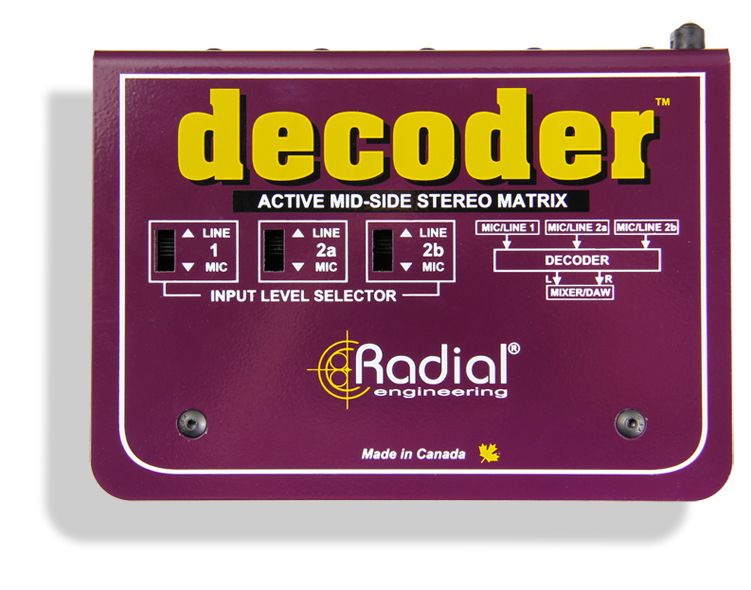

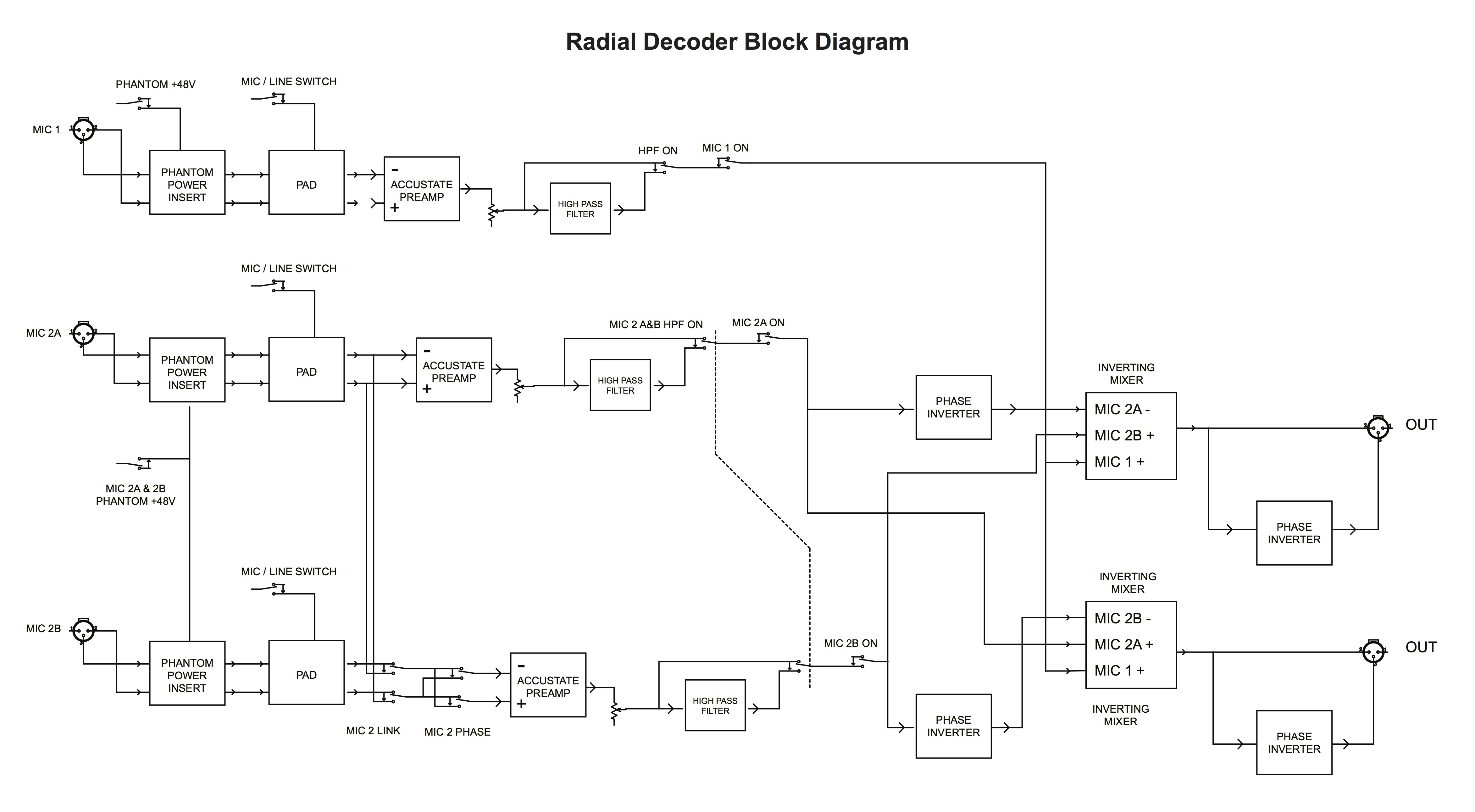

マイク・プリアンプを搭載したM/S方式デコーダーです。本機があれば、ミキサーを使わなくてもM/S録音ができます。搭載するプリアンプは、ファントム電源を供給でき、レベル調整が可能です。放送用のモノラル信号にも変更し易い、広がりのあるステレオ・イメージに、自動で変換することができます。デコーダー部にはノイズのほとんど無いマイク・プリアンプを3基（Mid用に1基、Side用に2基）搭載しています。
入力1にはMid用として単一指向性マイクを繋ぎ、入力2aにはSide用として双指向性マイクを繋ぎます。双指向性の代わりに2本の単一指向性マイクを使う場合は、それぞれ入力2aと2bに繋ぎます。この方法ではマイク同士の幅を変える等、より多彩なテクニックを使えます。

+4dBuライン信号を入力
本機は入力レベルを切り替えて、+4dBuライン信号を受けることもできます。これで、リアンプの様に、すでに録音してあるサウンドを、ミックス時に再録音することも出来ます。
この場合は、まずミッド用とサイド用の音を単に録音しておき、後で本機を通してステレオM/Sとして処理します。

ハイパス・フィルター
低周波の音のこもりを解消するハイパス・フィルターを搭載しています。

ファントム電源
コンデンサー・マイクやアクティブDIボックスに電源を供給するファントム電源を搭載しています。

位相反転スイッチ
入力2b用に位相反転スイッチを装備しています。

耐久性抜群

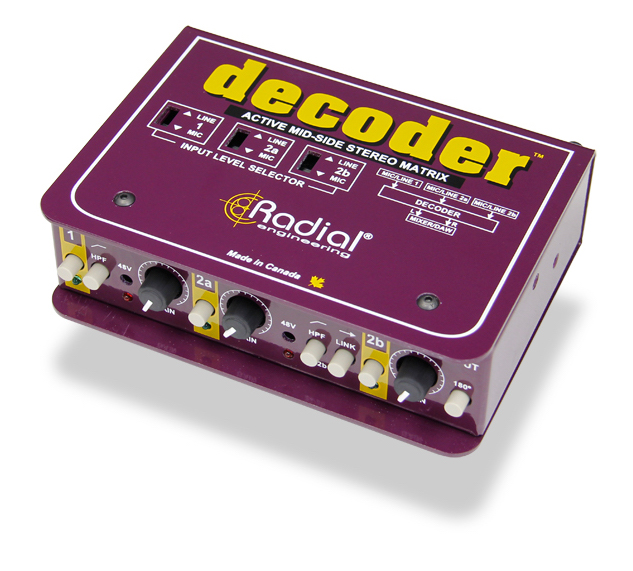

プロの現場での過酷な使用にも耐える非常にタフな作りです。ケースは14ゲージ・スチール製で、スイッチの周りが張り出した独特なブックエンド・スタイルにより、コントロールやスイッチもしっかりと保護します。内部フレームは衝撃やねじれに強く、ハンダ剥がれの起こりにくい基板を使用しています。底面のパッドは滑り止めに加え、絶縁効果があります。

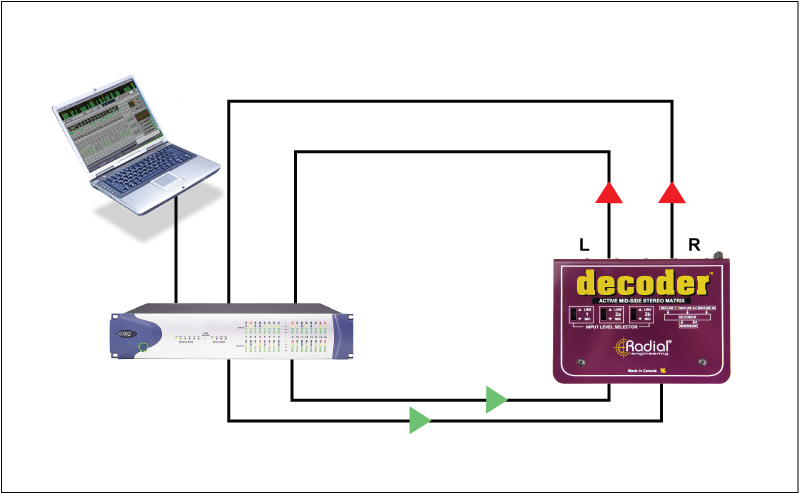

接続例

技術仕様

• Audio circuit type: High grade Mic Preamp & Op-amp based M-S Matrix
• Frequency response: 20Hz to 20kHz
• Total harmonic distortion: <0.005%
• Dynamic range: 96dB
• Input impedance: 10K
• Mic input gain: +65dB
• Line input gain: +25dB
• Max output: +17dBu
• Output impedance: 300 Ω
• Equivalent input noise (EIN): <-115dBu
• Noise floor: -80dBu @ 40dB of gain
• Intermodulation distortion: <0.01%

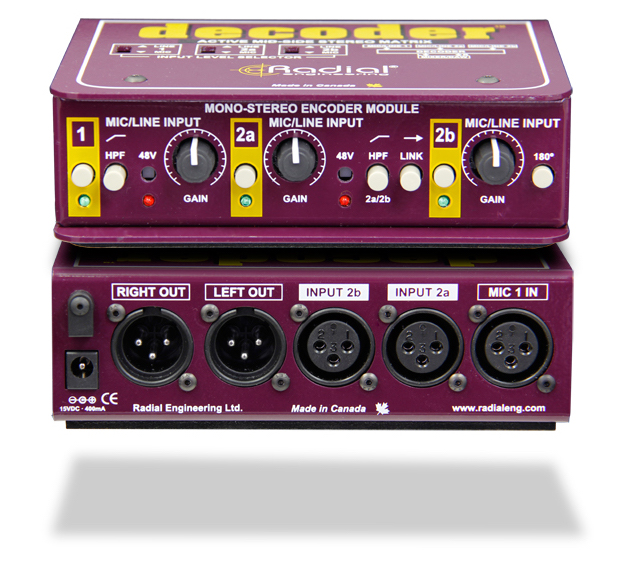

• Controls: Mic/Line Gain 1, 2a & 2b
• Switches: Mic ON, HPF, Phantom Power,2a to 2b link, 2b phase invert
• High pass filter: 100Hz, -12dB / octave

• Construction: 14-gauge steel chassis & outer shell
• Finish: Durable powder coat
• Size: (W x H x D) 4.5 x 2 x 6" (114 x 57 x 147mm)
• Weight: 2.8lbs (1.3Kg)
• Shipping size: (L x W x D): 4.75 x 2.5 x 10.75" (121 x 64 x 273mm)
• Shipping weight: 3.05lbs (1.4Kg)
• Power: 15V 400mA Power Adapter
• Conditions: For use in dry locations only between 5°C and 40°C
